公開番号2025054908
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023164128
出願日2023-09-27
発明の名称ラッチ錠
出願人マツ六株式会社,技研金物株式会社
代理人個人,個人
主分類E05C 1/12 20060101AFI20250401BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】ラッチ錠のラッチボルトが突出状態になる時に発生する衝撃音を確実に低減できる消音機構を備えたラッチ錠を提供すること。

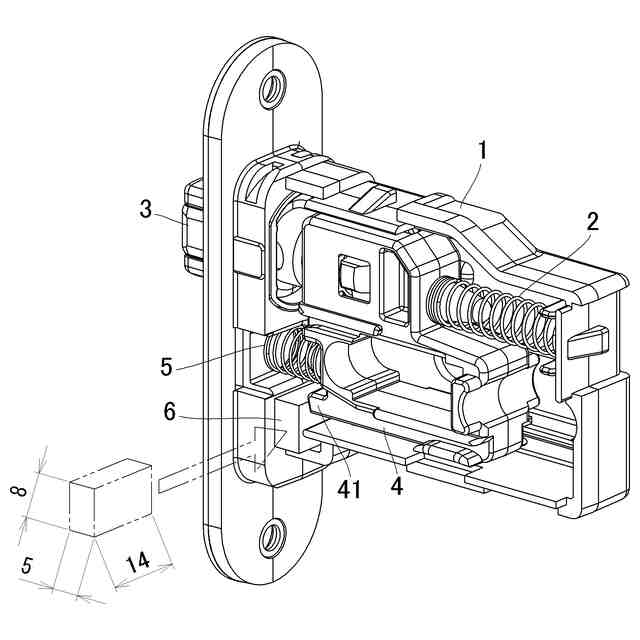

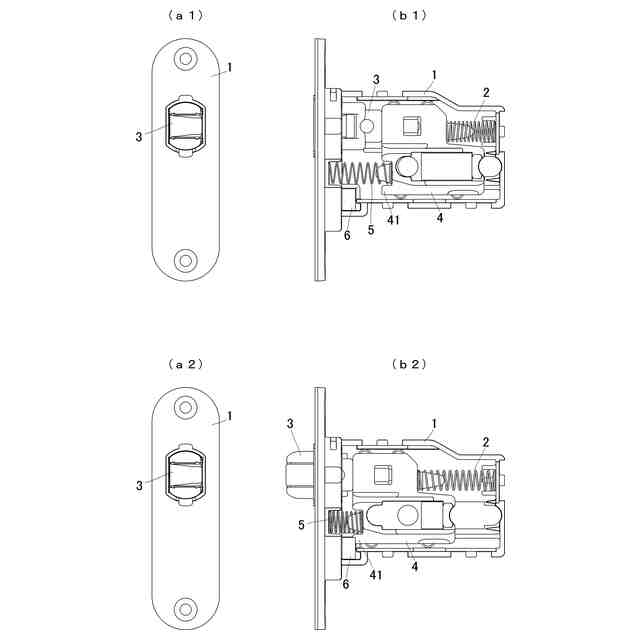

【解決手段】ラッチボルト3と共に移動する連動部材4と、錠ケース1と連動部材4の間に配設されて、ラッチボルト3が突出する方向に移動した時に、圧縮される緩衝用ばね5と、ラッチボルト3が突出する方向に移動した時に、連動部材4の当接部41が当接し、圧縮された状態で平衡するようにした錠ケース1に配設した発泡ゴムからなる弾性部材6とを備える。
【選択図】図2
特許請求の範囲【請求項１】
錠ケースから突出する方向にばねの付勢力を受けるラッチボルトをハンドルによって出没操作するようにしたラッチ錠において、前記ラッチボルトと共に移動する連動部材と、ラッチボルトが突出する方向に移動した時に、連動部材が当接し、圧縮された状態で平衡するようにした錠ケースに配設した発泡ゴムからなる弾性部材とを備えるようにしたことを特徴とするラッチ錠。
続きを表示（約 220 文字）【請求項２】
前記連動部材が当接する弾性部材の当接面の大きさが、連動部材の当接面より大きいことを特徴とする請求項１に記載のラッチ錠。
【請求項３】
前記弾性部材が、エチレンプロピレンゴム製の独立気泡発泡ゴムからなることを特徴とする請求項１又は２に記載のラッチ錠。
【請求項４】

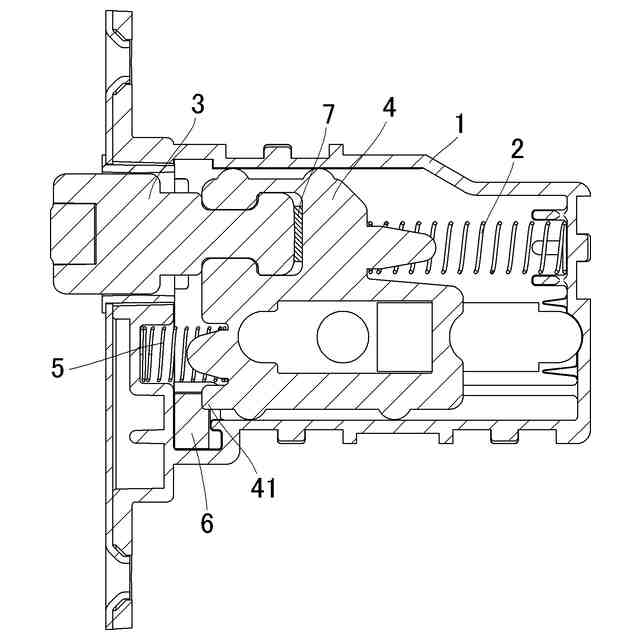

前記ラッチボルトの後端面と連動部材との間に緩衝部材を介在させるようにしたことを特徴とする請求項１又は２に記載のラッチ錠。

発明の詳細な説明【技術分野】
【０００１】
本発明はラッチ錠に関し、より詳しくは、ラッチ錠のラッチボルトが突出状態になる時に発生する衝撃音を低減する消音機構を備えたラッチ錠に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
ラッチ錠は、扉の木口に出没自在に設けられたラッチボルトを戸当たりに取り付けた受座の角孔に嵌入させることによって扉を閉止するように構成したもので、特に、この種のラッチ錠においては、ラッチボルトが角孔に突入する際に、すなわち、ラッチ錠のラッチボルトが突出状態になる時に「カチィ」という高音の衝撃音が発生するといった問題があった。
【０００３】
この衝撃音は、ラッチ錠から扉に共鳴して増巾されるため、特に寝静まった夜間においては、この音によって安眠が妨げられるといった問題を有している。
【０００４】
この問題に対処するために、従来のラッチ錠においては、ラッチボルトが突出状態になる時に発生する衝撃音を低減するための消音機構として弾性部材を設けることが提案され、実用化されている（特許文献１～２参照。）。
【先行技術文献】
【特許文献】
【０００５】
特開平１０－１８６６６号公報
特開２０２２－１４４０１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
このように、従来のラッチ錠においては、ラッチボルトが突出状態になる時に発生する衝撃音を低減するための消音機構として弾性部材を設けるようにしているが、この弾性部材には、装着性等を考慮して、比較的硬質のゴム部材が用いられている。このため、「カチィ」という高音の衝撃音を低減できるものの、「コン」という低音の衝撃音が発生することを完全には防止できなかった。
【０００７】
本発明は、従来のラッチ錠の有する問題点に鑑み、ラッチ錠のラッチボルトが突出状態になる時に発生する衝撃音を確実に低減できる消音機構を備えたラッチ錠を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記目的を達成するため、本発明のラッチ錠は、錠ケースから突出する方向にばねの付勢力を受けるラッチボルトをハンドルによって出没操作するようにしたラッチ錠において、前記ラッチボルトと共に移動する連動部材と、ラッチボルトが突出する方向に移動した時に、連動部材が当接し、圧縮された状態で平衡するようにした錠ケースに配設した発泡ゴムからなる弾性部材とを備えるようにしたことを特徴とする。
【０００９】
この場合において、前記連動部材が当接する弾性部材の当接面の大きさが、連動部材の当接面より大きいようにすることができる。
【００１０】
また、前記弾性部材が、エチレンプロピレンゴム製の独立気泡発泡ゴムからなるようにすることができる。
（【００１１】以降は省略されています）
