公開番号
2025044060
公報種別
公開特許公報(A)
公開日
2025-04-01
出願番号
2023151753
出願日
2023-09-19
発明の名称
開閉装置及び建具
出願人
株式会社LIXIL
代理人
個人
,
個人
,
個人
主分類
E05F
11/10 20060101AFI20250325BHJP(錠;鍵;窓または戸の付属品;金庫)
要約
【課題】トルクを抑制しつつ窓を高速で開閉できる開閉装置及び建具を提供する。
【解決手段】操作によって第1軸線を中心として回転可能であり、外周に第1軸線を中心とする螺旋状にウォーム歯が設けられたスパイラルギヤと、第1軸線と交差する第2軸線を中心として回転可能であり、外周にウォーム歯と噛み合う歯部を有し、スパイラルギヤの回転に伴い生じた駆動力を開閉窓に出力するギヤプレートと、を有する。ウォーム歯は、複数条で設けられている。
【選択図】図10
特許請求の範囲
【請求項1】
操作によって第1軸線を中心として回転可能であり、外周に前記第1軸線を中心とする螺旋状にウォーム歯が設けられたスパイラルギヤと、
前記第1軸線と交差する第2軸線を中心として回転可能であり、外周に前記ウォーム歯と噛み合う歯部を有し、前記スパイラルギヤの回転に伴い生じた駆動力を開閉窓に出力するギヤプレートと、
を有し、
前記ウォーム歯は、複数条で設けられている、開閉装置。
続きを表示(約 330 文字)
【請求項2】
前記スパイラルギヤを回転可能に連結されたハンドルを有する、
請求項1に記載の開閉装置。
【請求項3】
前記ハンドルは、前記スパイラルギヤの回転操作を行う操作位置から、前記回転操作を行わない収容位置に折り畳み可能である、
請求項2に記載の開閉装置。
【請求項4】
前記ギヤプレートは、前記開閉窓に設けられた枠体に回転可能に設置され、
前記枠体における前記第2軸線と直交し前記ハンドルと対向する対向面に対する前記第1軸線の交差角度は、40度以上である、
請求項2又は3に記載の開閉装置。
【請求項5】
請求項1から3のいずれか一項に記載の開閉装置を備える建具。
発明の詳細な説明
【技術分野】
【0001】
本開示は、開閉装置及び建具に関する。
続きを表示(約 1,300 文字)
【背景技術】
【0002】
例えば、建具において滑り出し窓を開閉するための開閉装置は、特許文献1に開示されているように、ハンドルの先端に設けられ外周に歯車を有する回転軸と、歯車と噛み合う係合歯を有するギヤプレートとを有している。
【0003】
特許文献1に開示された開閉装置は、ハンドルを操作して回転軸を介してギヤプレートを回転させることにより、窓を開閉している。
【先行技術文献】
【特許文献】
【0004】
特開2016-89571号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
窓の開閉を高速・短時間で行うことが求められている。窓の開閉を高速で行うためには、ギヤプレートにおける歯数を減らしてギヤ比を小さくすればよいが、トルクが大きくなりハンドルの操作が重くなるという問題が生じる。
【0006】
本開示は、以上のような点を考慮してなされたもので、トルクを抑制しつつ窓を高速で開閉できる開閉装置及び建具を提供することを目的とする。
【課題を解決するための手段】
【0007】
本開示の第1の態様は、操作によって第1軸線を中心として回転可能であり、外周に前記第1軸線を中心とする螺旋状にウォーム歯が設けられたスパイラルギヤと、前記第1軸線と交差する第2軸線を中心として回転可能であり、外周に前記ウォーム歯と噛み合う歯部を有し、前記スパイラルギヤの回転に伴い生じた駆動力を開閉窓に出力するギヤプレートと、を有し、前記ウォーム歯は、複数条で設けられている、開閉装置である。
【図面の簡単な説明】
【0008】

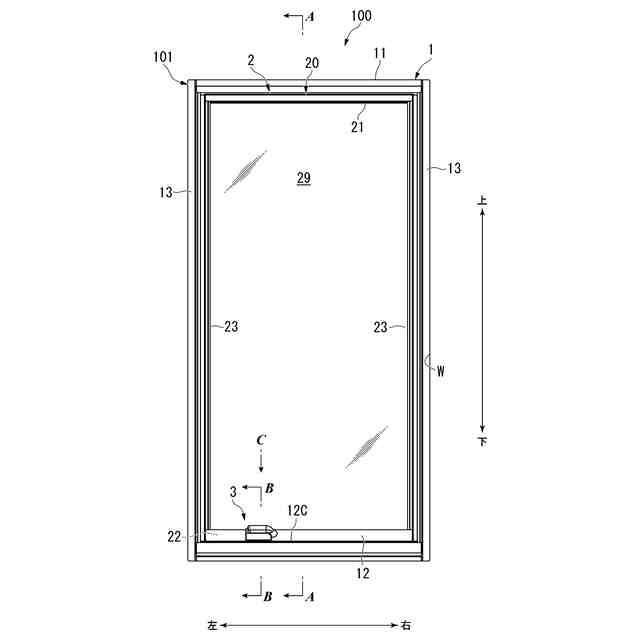

本開示の実施形態を示す図であって、開閉装置を有する建具の正面図。
図1におけるA-A断面図。
図1におけるB-B断面図。

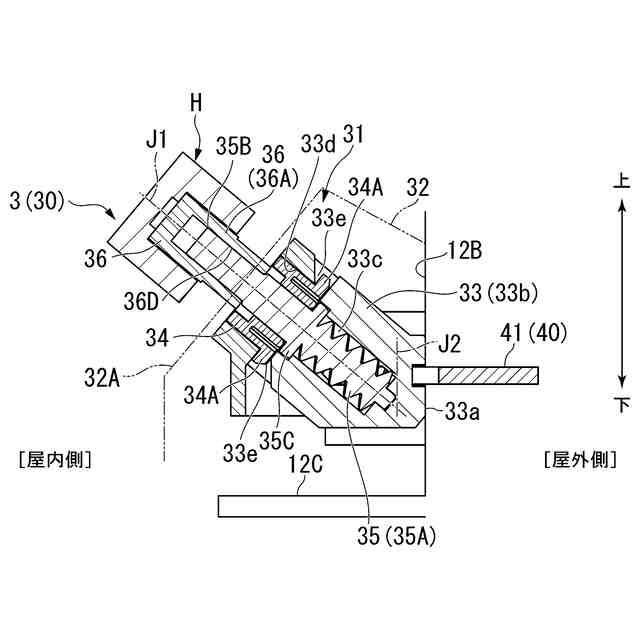

図1におけるC矢視図。

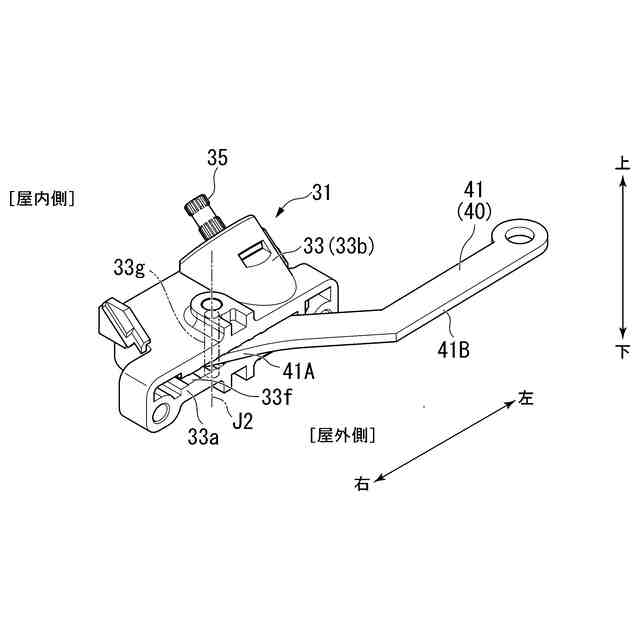

入力ユニットを屋外側から見た斜視図。
スパイラルギヤの正面図。
コネクタ及びハンドルを屋内側の下側から見た斜視図。
ハンドルが収容位置にある図。

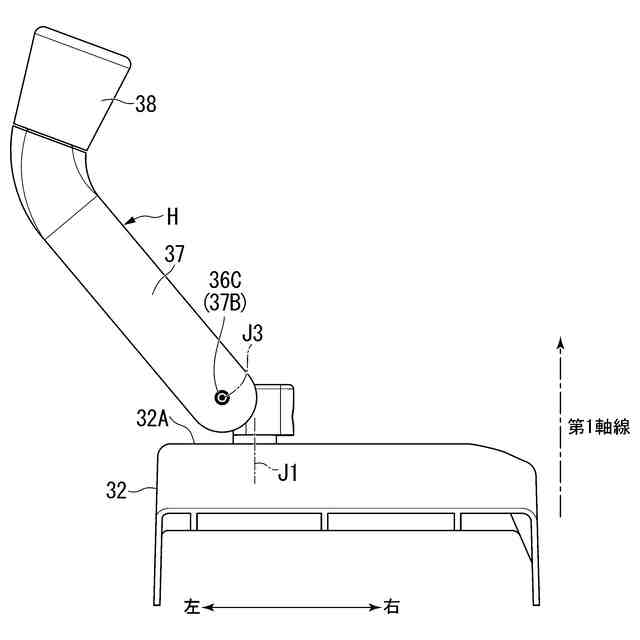

ハンドルが操作位置にある図。

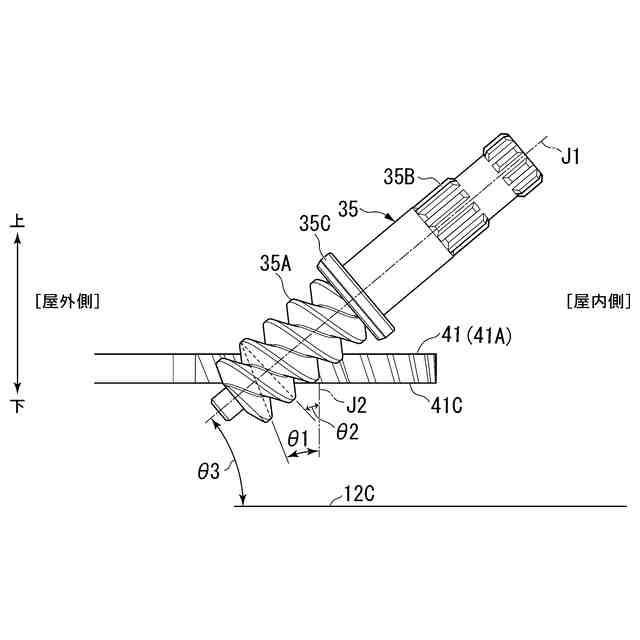

スパイラルギヤ及びギヤ板を左側から見た図。
開閉窓が開いた状態を示す図。
スパイラルギヤ、ギヤ板及びハンドルを左側から見た図。
【発明を実施するための形態】
【0009】
以下、本開示の開閉装置及び建具の実施の形態を、図1から図12を参照して説明する。以下の実施形態は、本開示の一態様を示すものであり、この開示を限定するものではなく、本開示の技術的思想の範囲内で任意に変更可能である。また、以下の図面においては、各構成をわかりやすくするために、実際の構造と各構造における縮尺等を異ならせている。
【0010】
図1に示すように、建具100は、開閉窓101を有している。開閉窓101は、一例として、縦方向を中心として戸先が開閉する縦滑り出し窓である。
(【0011】以降は省略されています)
