公開番号2025003219
公報種別公開特許公報(A)
公開日2025-01-09
出願番号2023103765
出願日2023-06-23
発明の名称防護シート及び防護衣
出願人東洋紡エムシー株式会社
代理人
主分類B32B 25/10 20060101AFI20241226BHJP(積層体)
要約【課題】日射による輻射熱の影響を抑制することで、防護衣の内部温度の上昇を抑制することが可能な、防護シートおよび防護衣を提供することを目的とする。
【解決手段】内側と外側とを備える防護シートであって、内側に位置する第1ゴム層と、外側に位置する第2ゴム層と、前記第1ゴム層と前記第2ゴム層との間に積層配置される補強布と、を備え、前記第1ゴム層と前記第2ゴム層とでは異なる種類のゴムが用いられ、前記第2ゴム層に、又は、前記第1ゴム層と前記第2ゴム層の両方に、赤外線反射剤が5wt%以上30wt%以下の配合量で含有されている。

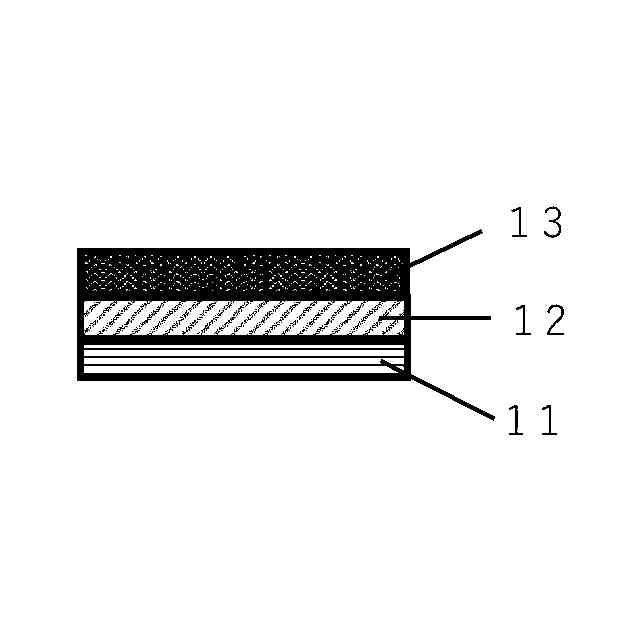

【選択図】図1
特許請求の範囲【請求項１】
内側と外側とを備える防護シートであって、
内側に位置する第１ゴム層と、外側に位置する第２ゴム層と、前記第１ゴム層と前記第２ゴム層との間に積層配置される補強布と、を備え、
前記第１ゴム層と前記第２ゴム層とでは異なる種類のゴムが用いられ、
前記第２ゴム層には、赤外反射剤が、当該第２ゴム層の全固形分のうち当該赤外反射剤を除いた固形分に対して、５ｗｔ％以上３０ｗｔ％以下含有されている、防護シート。
続きを表示（約 530 文字）【請求項２】
前記第１ゴム層には、赤外線反射剤が、当該第１ゴム層の全固形分のうち当該赤外反射剤を除いた固形分に対して、５ｗｔ％以上３０ｗｔ％以下含有されている、請求項１に記載の防護シート
【請求項３】
前記第１ゴム層及び前記第２ゴム層の一方は、アクリロニトリルブタジエンゴムが用いられ、他方は、クロロブチルゴムが用いられている、請求項１に記載の防護シート。
【請求項４】
前記アクリロニトリルブタジエンゴムは、アクリロニトリル含有量が３６ｗｔ％以上である、請求項３に記載の防護シート。
【請求項５】
前記赤外線反射剤は、粒子状であり、その粒子径は５００ｎｍ以上１５００ｎｍ以下である、請求項１に記載の防護シート。
【請求項６】
前記赤外線反射剤粒子は、チタン、マンガン、カルシウム、鉄、ビスマス、クロム、ニッケルの金属元素を少なくとも１種類以上含む顔料である、請求項１に記載の防護シート。
【請求項７】
前記補強布は、織物、編物、または不織布である、請求項１に記載の防護シート。
【請求項８】
請求項１から７のいずれか１項に記載の防護シートを用いた、防護衣。

発明の詳細な説明【技術分野】
【０００１】
本開示は、有毒なガスや液体等から人体を防護すると共に、炎天下等で使用される場合にも表面温度上昇抑制が可能な防護シートおよび防護衣に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
有毒なガスや液体等から人体を保護する防護シートに関する技術が、たとえば、特許第５７８４８１２号公報（特許文献１）に開示されている。このような防護シートには、材料表面の良好な耐ガス浸透性および耐液防護性が求められ、材料の表面処理に関する技術が、たとえば、特開２００３－２９０３号公報（特許文献２）および特開２０１０－２４２７９号公報（特許文献３）に開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第５７８４８１２号公報
特開２００３－２９０３号公報
特開２０１０－２４２７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
防護シートを用いた防護衣は、全身が覆われることから、屋外での使用時には、日射による輻射熱の影響で、防護衣の内部は高温となる。そのために、長時間にわたる防護衣の着用は困難であり、その結果、防護衣を着用して行う作業の作業効率が低下する。
【０００５】
本開示では、上記課題を解決することにあり、日射による輻射熱の影響を抑制することで、防護衣の内部温度の上昇を抑制することが可能な、防護シートおよび防護衣を提供することを目的とする。
【課題を解決するための手段】
【０００６】
［１］本開示の防護シートは、内側と外側とを備える防護シートであって、内側に位置する第１ゴム層と、外側に位置する第２ゴム層と、前記第１ゴム層と前記第２ゴム層との間に積層配置される補強布と、を備え、前記第１ゴム層と前記第２ゴム層とでは異なる種類のゴムが用いられ、前記第２ゴム層には、赤外反射剤が、当該第２ゴム層の全固形分のうち当該赤外反射剤を除いた固形分に対して、５ｗｔ％以上３０ｗｔ％以下含有されている、防護シート。
【０００７】
［２］：［１］に記載の防護シートであって、前記第１ゴム層には、赤外線反射剤が、当該第１ゴム層の全固形分のうち当該赤外反射剤を除いた固形分に対して、５ｗｔ％以上３０ｗｔ％以下含有されている。
【０００８】
［３］：［１］又は［２］に記載の防護シートであって、前記第１ゴム層及び前記第２ゴム層の一方は、アクリロニトリルブタジェンゴムが用いられ、他方は、クロロブチルゴムが用いられている。
［４］：［３］に記載の防護シートであって、前記アクリロニトリルブタジェンゴムは、アクリロニトリル含有量が３６ｗｔ％以上である。
【０００９】
［５］：［１］～［４］のいずれか１に記載の防護シートであって、前記赤外線反射剤は、粒子状であり、その粒子径は平均粒子径は６００ｎｍ以上１５００ｎｍ以下である。
【００１０】
［６］：［１］～［５］のいずれか１に記載の防護シートであって、前記赤外線反射剤は、チタン、マンガン、カルシウム、鉄、ビスマス、クロム、ニッケルの金属元素を１種類以上含む顔料である。
（【００１１】以降は省略されています）
