公開番号2024142802
公報種別公開特許公報(A)
公開日2024-10-11
出願番号2023055135
出願日2023-03-30
発明の名称印刷装置
出願人ブラザー工業株式会社
代理人個人
主分類B41J 29/13 20060101AFI20241003BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】開閉カバーが外れにくい印刷装置を提供する。

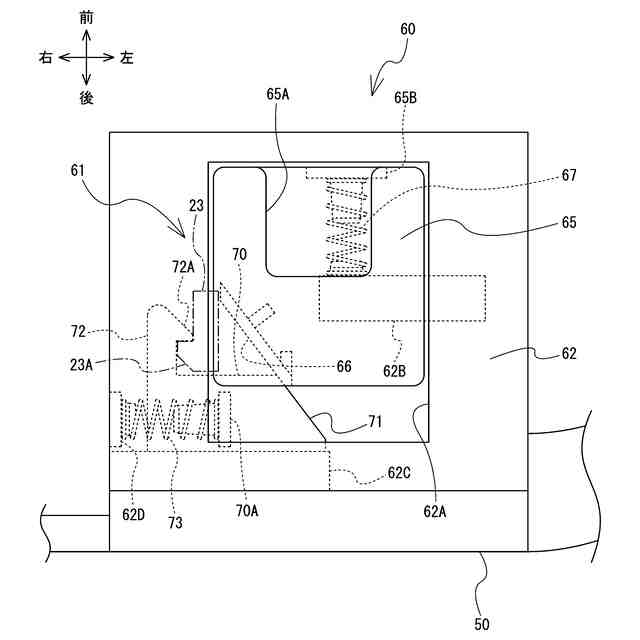

【解決手段】開閉カバーは固定部60を後方に移動して開く。固定部60は天壁の爪掛部23に係合するロック機構61を有する。ロック機構61は左右方向に移動する第2スライド部70を有する。開閉カバーの閉塞時、第2スライド部70はばね73に左方へ付勢され、固定位置にある。第2スライド部70のフック部72は前方に延び、左方に突出する突出部72Aを有する。固定位置において、突出部72Aは爪掛部23の右方に突出する突出部23Aの前側に位置し、前後方向に並ぶ。開閉カバーを開くとき、第2スライド部70を右方に移動する。フック部72の突出部72Aは、爪掛け部23の突出部23Aに対し前後方向に並ぶ位置から外れる。故に固定部60は後方に移動でき、開閉カバーを開くことができる。
【選択図】図4
特許請求の範囲【請求項１】

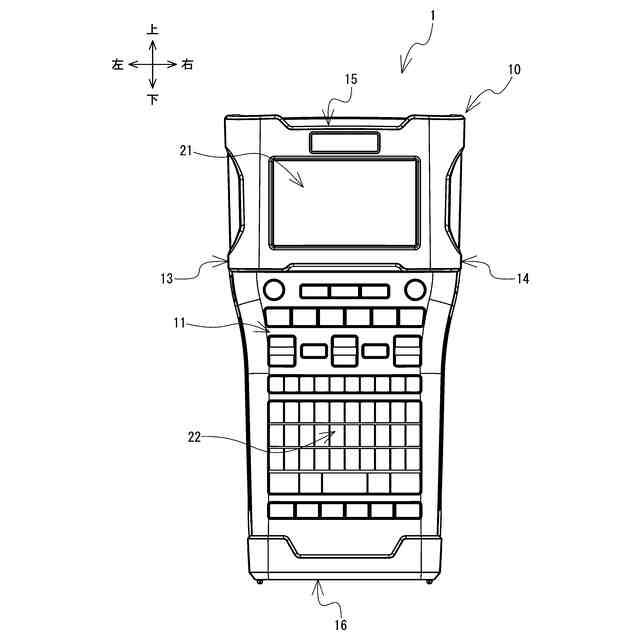

印刷ヘッドにより印刷媒体に印刷する印刷装置であって、
前記印刷ヘッドを収容し、前壁と、前記前壁と対向する位置に配され開口が形成された後壁と、前記前壁と前記後壁とを連結し被係合部が形成された側壁とを有する筐体と、
前記開口を閉塞可能な第１領域と、前記被係合部と係合可能な第１係合部を有し前記第１領域と交差する第１方向に延びる第２領域とを有する開閉カバーと
を備え、
前記第１係合部は、前記第１方向と交差する第２方向の異なる第１位置と第２位置との間で移動可能なスライド部を備え、
前記スライド部は、前記スライド部が前記第１位置にある場合に前記被係合部に対して前記第１方向に並び且つ前記被係合部に接触する位置に配置され、前記スライド部が前記第２位置にある場合に前記被係合部に対して前記第１方向に並ぶ位置から外れ且つ前記被係合部に非接触となる位置に配置される係合爪を備えたこと
を特徴とする印刷装置。
続きを表示（約 1,100 文字）【請求項２】
前記開閉カバーが前記開口を閉塞した状態において、前記第１係合部は、前記第１方向の異なる第３位置と第４位置との間で移動可能な第１スライド部を備え、
前記第４位置は、前記第３位置よりも前記第１方向の一方側に位置し、
前記スライド部は、前記第２方向の前記第１位置と前記第２位置との間で移動可能な第２スライド部であり、
前記第２スライド部は、前記第１スライド部に従動し、
前記第１スライド部が前記第３位置にある場合に前記第１位置に位置し、
前記第１スライド部が前記第４位置にある場合に前記第２位置に位置すること
を特徴とする請求項１に記載の印刷装置。
【請求項３】
前記第１係合部は、前記第２スライド部を前記第１位置に位置するように付勢する第１付勢部材を備えたこと
を特徴とする請求項２に記載の印刷装置。
【請求項４】
前記第１係合部は、前記第１スライド部を前記第３位置に位置するように付勢する第２付勢部材を備えたこと
を特徴とする請求項３に記載の印刷装置。
【請求項５】
前記第１スライド部は、前記第１方向の一方側、且つ前記第２方向において前記第１位置から前記第２位置へ向かう側を向く第１傾斜面を有し、
前記第２スライド部は、前記第１傾斜面と反対側を向き、前記第１傾斜面に当接する傾斜面７１を有すること
を特徴とする請求項４に記載の印刷装置。
【請求項６】
前記スライド部は、前記スライド部を前記第１位置から前記第２位置へ移動させる操作を受け付ける操作部を有すること
を特徴とする請求項１に記載の印刷装置。
【請求項７】
前記第１係合部は、前記スライド部を前記第１位置に位置するように付勢する第３付勢部材を備えたこと
を特徴とする請求項６に記載の印刷装置。
【請求項８】
前記第２方向は、前記側壁の外面に沿う方向であること
を特徴とする請求項１から７のいずれかに記載の印刷装置。
【請求項９】
前記開閉カバーは、前記第１領域において前記第１係合部とは反対側の端部に設けられ、前記開口を閉塞する場合に前記開口に係合する第２係合部を備えたこと
を特徴とする請求項８に記載の印刷装置。
【請求項１０】
前記開口を開閉する場合、前記開閉カバーは、前記第１係合部を前記第１方向に移動し、前記第２係合部を支点に回動すること
を特徴とする請求項９に記載の印刷装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷装置に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】

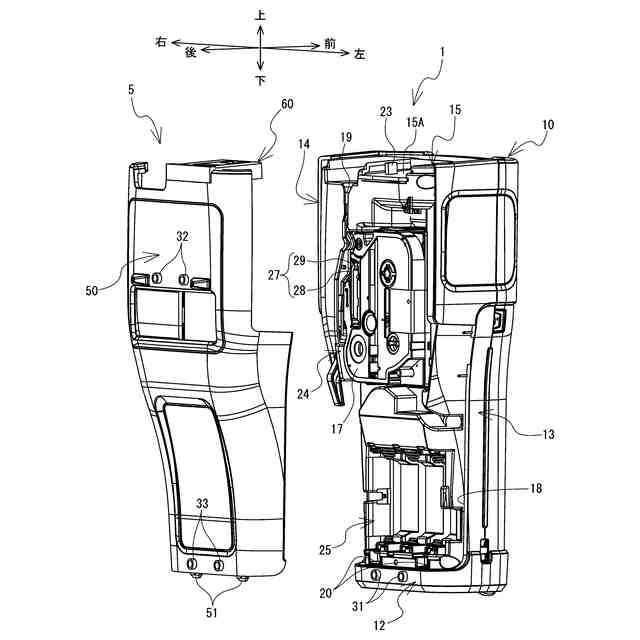

特許文献１に開示されたテープ作成装置は、下側装置本体の背面に、テープカセットを装着するカセット収納部と電池を装着する電池収納部を開口し、背面カバーで閉塞する。背面カバーは、下端に第１差込部を備え、上端に第２差込部を備える。背面カバーの第２差込部は上方に突出する爪部を有する。下側装置本体の開口を背面カバーで閉塞する場合、下側装置本体の開口下端の差込溝に第１差込部が差し込まれ、第１差込部を支点に背面カバーの上端が下側装置本体の開口上端に近づけられる。下側装置本体の天面下部には爪固定部が形成されている。背面カバーの第２差込部の爪部が開口内で下方から爪固定部に嵌合することで、背面カバーは下側装置本体の開口を閉塞状態にする。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－２２２９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

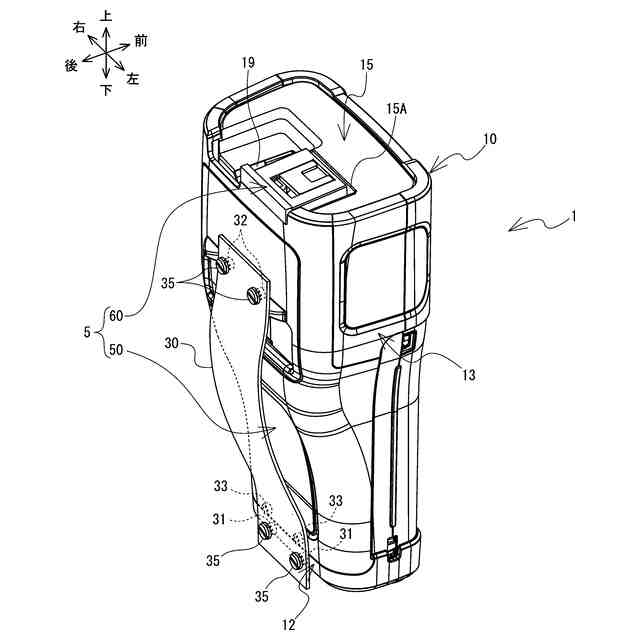

例えば、テープ作成装置の片手持ちを補助するため、背面カバーの上部と下部にベルトの両端を夫々取り付ける場合がある。テープ作成装置を持ち運ぶ際にユーザがベルトを把持し、テープ作成装置をぶら下げて持った場合、背面カバーはテープ作成装置の重みによってベルトの両端間がアーチ形に撓む可能性がある。撓みが生ずると第２差込部は開口内で下側装置本体の天面から離れる方向に移動するため、爪部が爪固定部から離れ、下側装置本体から背面カバーが外れてしまう可能性があった。また、ベルトを取り付けない場合であっても、何らかの衝撃で背面カバーが撓み、下側装置本体から背面カバーが外れてしまう可能性があった。
【０００５】
本発明は、開閉カバーが外れにくい印刷装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様によれば、印刷ヘッドにより印刷媒体に印刷する印刷装置であって、前記印刷ヘッドを収容し、前壁と、前記前壁と対向する位置に配され開口が形成された後壁と、前記前壁と前記後壁とを連結し被係合部が形成された側壁とを有する筐体と、前記開口を閉塞可能な第１領域と、前記被係合部と係合可能な第１係合部を有し前記第１領域と交差する第１方向に延びる第２領域とを有する開閉カバーとを備え、前記第１係合部は、前記第１方向と交差する第２方向の異なる第１位置と第２位置との間で移動可能なスライド部を備え、前記スライド部は、前記スライド部が前記第１位置にある場合に前記被係合部に対して前記第１方向に並び且つ前記被係合部に接触する位置に配置され、前記スライド部が前記第２位置にある場合に前記被係合部に対して前記第１方向に並ぶ位置から外れ且つ前記被係合部に非接触となる位置に配置される係合爪を備えたことを特徴とする印刷装置が提供される。
【０００７】
第１係合部の係合爪は、スライド部を第２方向において第１位置から第２位置に移動しなければ、被係合部との係合が解除されない。例えば、ユーザが開閉カバーに取り付けられた補助具を持ち、重みにより開閉カバーが撓んだ場合、第１係合部は側壁から離れる方向に変形する可能性がある。スライド部が移動する第２方向は第１係合部が側壁から離れる方向とは異なるので、第１係合部は、仮に開閉カバーが撓んだとしても、係合爪が被係合部に係合した状態を維持することができる。よって印刷装置は、筐体から開閉カバーを外れにくくすることができる。
【０００８】

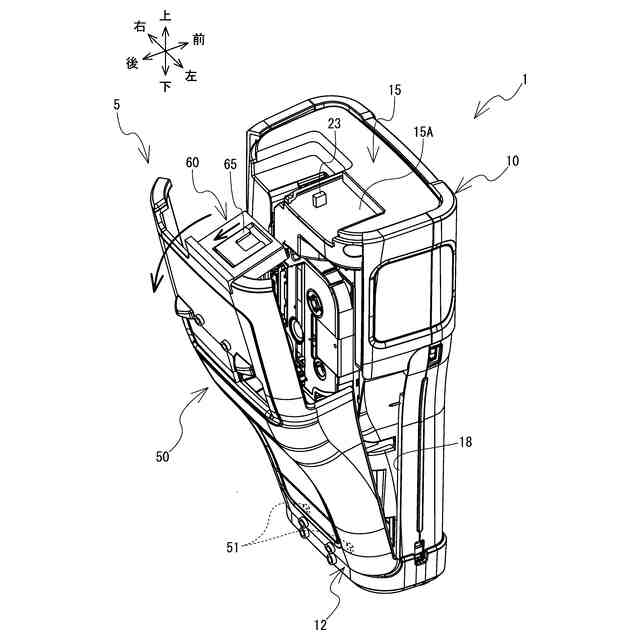

本態様において、前記開閉カバーが前記開口を閉塞した状態において、前記第１係合部は、前記第１方向の異なる第３位置と第４位置との間で移動可能な第１スライド部を備え、前記第４位置は、前記第３位置よりも前記第１方向の一方側に位置し、前記スライド部は、前記第２方向の前記第１位置と前記第２位置との間で移動可能な第２スライド部であり、前記第２スライド部は、前記第１スライド部に従動し、前記第１スライド部が前記第３位置にある場合に前記第１位置に位置し、前記第１スライド部が前記第４位置にある場合に前記第２位置に位置してもよい。開閉カバーを開放する場合、第１係合部を第１方向の一方側に移動する。また、第１スライド部が第３位置から第４位置へ移動する向きは、第１方向の一方側である。この場合に、第１スライド部に従動する第２スライド部は、第１位置から第２位置へ移動し、係合爪と被係合部との係合を解除する。即ち、係合爪と被係合部との係合を解除するために第１スライド部を移動させる方向と、開閉カバーの開放開始時における第１係合部の移動方向とは、同じ方向である。故にユーザは、第１スライド部を、開閉カバーを開く向きに移動させるだけで、容易に開閉カバーを閉塞した状態から開放することができる。
【０００９】
本態様において、前記第１係合部は、前記第２スライド部を前記第１位置に位置するように付勢する第１付勢部材を備えてもよい。第２スライド部は、第１位置に位置するように付勢される。故に、開閉カバーを閉塞する場合に、係合爪は確実に、被係合部に係合することができる。よって印刷装置は、筐体から開閉カバーを外れにくくすることができる。
【００１０】
本態様において、前記第１係合部は、前記第１スライド部を前記第３位置に位置するように付勢する第２付勢部材を備えてもよい。第１スライド部は、第３位置に位置するように付勢される。故に、開閉カバーを閉塞する場合に、第１スライド部に従動する第２スライド部の係合爪は確実に、被係合部に係合することができる。よって印刷装置は、筐体から開閉カバーを外れにくくすることができる。
（【００１１】以降は省略されています）
