公開番号2024137778
公報種別公開特許公報(A)
公開日2024-10-07
出願番号2024033222
出願日2024-03-05
発明の名称印刷装置
出願人株式会社リコー
代理人個人
主分類B41J 11/06 20060101AFI20240927BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】印刷範囲にある印刷対象の高さを簡単に調整可能な印刷装置を提供する。
【解決手段】印刷対象を支持可能な第1平面を有する第1支持体であって、第1支持体の第1平面の所定複数個所に位置決め部(溝部40a)を有する第1支持体(第1プラテン40)と、印刷対象を支持可能な第2平面を有する第2支持体であって、第2平面を第1平面よりも高い位置に保持した状態で、所定複数個所の位置決め部に対して選択的に位置決め可能な被位置決め部(突起部46a)を有する第2支持体と(第2プラテン46)、を有することを特徴とする印刷装置1である。
【選択図】図2D-B
特許請求の範囲【請求項１】
印刷対象を支持可能な第１平面を有する第１支持体であって、当該第１支持体の前記第１平面の所定複数個所に位置決め部を有する第１支持体と、
印刷対象を支持可能な第２平面を有する第２支持体であって、前記第２平面を前記第１平面よりも高い位置に保持した状態で、前記所定複数個所の位置決め部に対して選択的に位置決め可能な被位置決め部を有する第２支持体と、
を有することを特徴とする印刷装置。
続きを表示（約 1,100 文字）【請求項２】
前記第1支持体の前記位置決め部が、前記第１平面にマトリックス状に形成されていることを特徴とする請求項１の印刷装置。
【請求項３】
前記位置決め部がマトリックス状の溝部によって形成され、当該マトリックス状の溝部によって前記第１平面がマトリックス状に並んだ複数の矩形板状部に形成されていることを特徴とする請求項２の印刷装置。
【請求項４】
前記位置決め部がマトリックス状に並んだ複数の円柱状の凸部によって形成され、当該凸部の上面に前記第１平面が円形に形成されていることを特徴とすることを特徴とする請求項２の印刷装置。
【請求項５】
前記第２支持体が、前記所定複数個所の位置決め部の少なくとも２つに対して位置決め可能な２つの前記被位置決め部を有することを特徴とする請求項１の印刷装置。
【請求項６】
前記第２支持体が、前記第１支持体の矩形板状部に対応した大きさの矩形板状に形成されると共に、当該矩形板状の第２支持体の四辺の下部に、前記矩形板状部の周囲の前記マトリックス状の溝部に嵌合可能であって前記被位置決め部となる突起部が形成されていることを特徴とする請求項３の印刷装置。
【請求項７】
前記第２支持体が、前記第１支持体の前記円柱状の凸部に嵌合可能な円筒状の前記被位置決め部を有することを特徴とする請求項４の印刷装置。
【請求項８】
前記第１支持体の前記円柱状の凸部の外周面に雄ネジが形成されていると共に、前記第２支持体の前記円筒状の被位置決め部の内周面に雌ネジが形成され、前記第２支持体の前記円筒状の被位置決め部を回転させて前記雄ネジと前記雌ネジを螺合させることで、前記円筒状の被位置決め部を前記位置決め部である円柱状の凸部に位置決め可能とされていることを特徴とする請求項７の印刷装置。
【請求項９】
前記第２平面の一端部が柱部を介して前記第２支持体の本体に連結されていることを特徴とする請求項１の印刷装置。
【請求項１０】
液体を吐出する吐出部を備え、前記第１支持体の上方において水平方向に移動可能なキャリッジと、
前記第１支持体を水平移動及び上下移動する移動手段と、
前記第１支持体にセットされた印刷対象の高さを検知する高さセンサと、
前記高さセンサの検知結果に基づいて前記移動手段によって前記第１支持体を上下移動することで前記キャリッジと前記印刷対象との間隔を調整可能にしたことを特徴とする請求項１の印刷装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷対象を支持可能な第１支持体と第２支持体を有する印刷装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
印刷装置として、例えばＴシャツなどの布地に印刷を行う捺染装置がある。印刷対象としてのＴシャツ、靴下、ハンカチなどは、形状やサイズが必ずしも一定ではない。そのため、印刷対象を保持部材（プラテン）にセットするときに皺が発生し易くなるという課題がある。
【０００３】
そこで、この種の捺染装置として、従来、特許文献１（特開２０２１‐１３８０４２号公報）のように、印刷対象を支持する複数の支持体を備え、複数の支持体は、第１方向及び当該第１方向と交差する第２方向に並べて配置され、支持体は、少なくとも、第１位置と、当該第１位置とは異なる第２位置とに移動可能であることを特徴とする印刷装置が知られている。
【０００４】
また、特許文献２（特開２００３－３１１９３８号公報）のように、被印刷体の印刷面がセットされる平板状のプラテンが、印刷面に印刷をする印字ヘッドに対して所定の間隙を保持して、第１の位置と第２の位置の間を水平に移動して印刷が行われるインクジェットプリンタの印字ヘッド干渉物検出方法において、プラテン移動時に移動方向に直交する前記印刷面上の干渉物をセンサで検出することを特徴とする印字ヘッド干渉物検出方法が知られている。
【０００５】
また、特許文献３（特開２００４－２９１３９９号公報）のように、布帛の表面に対しインクを吐出するインクジェットヘッドと、布帛をセット可能で、セットしたときにインクが吐出される第１の表面を形成する第１のプラテンとを備え、インクジェットヘッドと第１のプラテンとが所定の距離を維持しながら相対的に移動することにより、第１のプラテンにセットされた第１の表面に所望の画像を印刷するインクジェット式布帛印刷装置において、第１のプラテンには、布帛（Ｔシャツ）に形成されたポケット部をセット可能であって、ポケット部をセットしたときにインクが吐出される第２の表面を形成される第２のプラテンを、着脱可能に備えた印刷装置が知られている。
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、印刷対象における印刷範囲がポケットや釦のような隆起部すなわち干渉物の近くに設定されていると、当該隆起部（干渉物）をセンサが検知する結果、印刷範囲の上方に位置するキャリッジと印刷対象との間隔が大き過ぎて印刷不良となることがあった。
【０００７】
そこで本発明は前記の課題に鑑みてなされたものであり、印刷範囲にある印刷対象の高さを簡単に調整可能な印刷装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
前記の課題を解決するため、本発明における印刷装置は、印刷対象を支持可能な第１平面を有する第１支持体であって、当該第１支持体の前記第１平面の所定複数個所に位置決め部を有する第１支持体と、印刷対象を支持可能な第２平面を有する第２支持体であって、前記第２平面を前記第１平面よりも高い位置に保持した状態で、前記所定複数個所の位置決め部に対して選択的に位置決め可能な被位置決め部を有する第２支持体と、を有することを特徴とする。
【発明の効果】
【０００９】
本発明によれば、印刷範囲にある印刷対象の高さを、第２支持体の第２平面によって簡単に調整することができる。
【図面の簡単な説明】
【００１０】

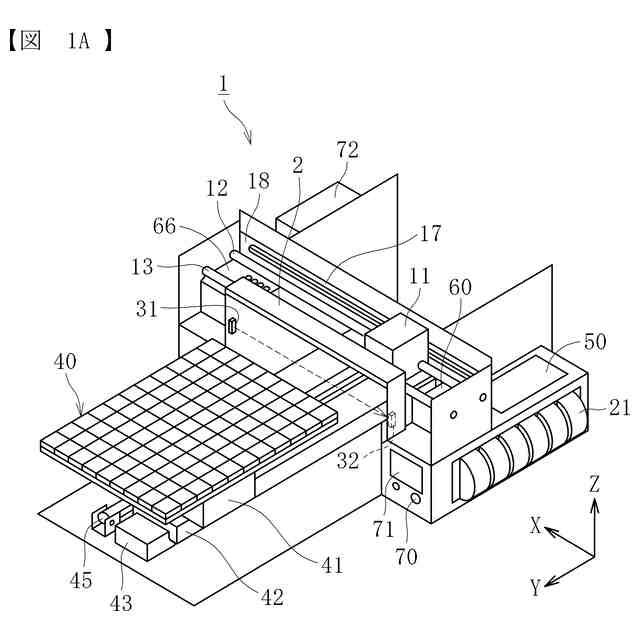

本発明の実施形態に係る印刷装置の斜視図である。

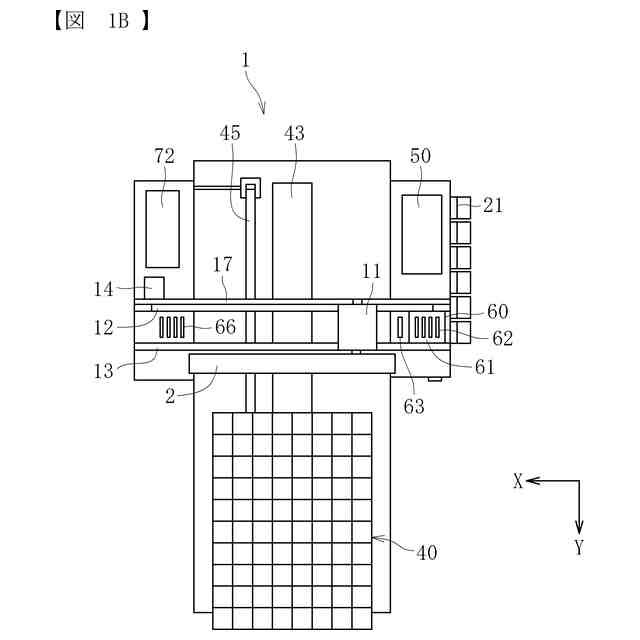

本発明の実施形態に係る印刷装置の平面図である。
本発明の実施形態に係る印刷装置の正面図である。

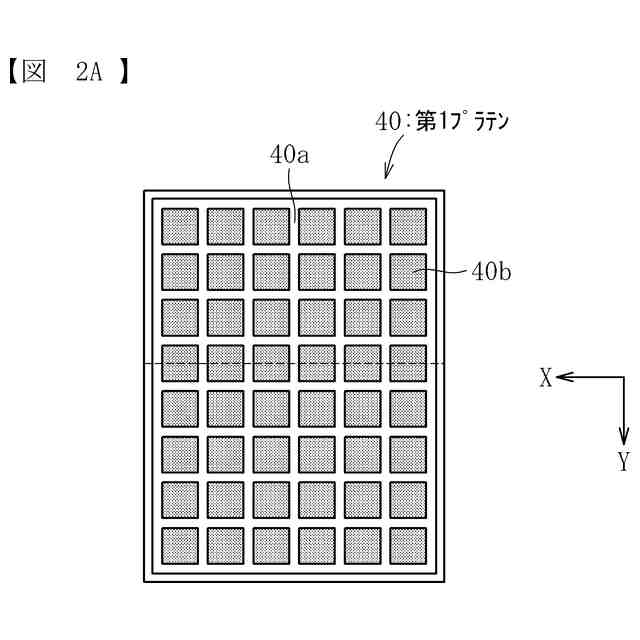

第１プラテンの平面図である。

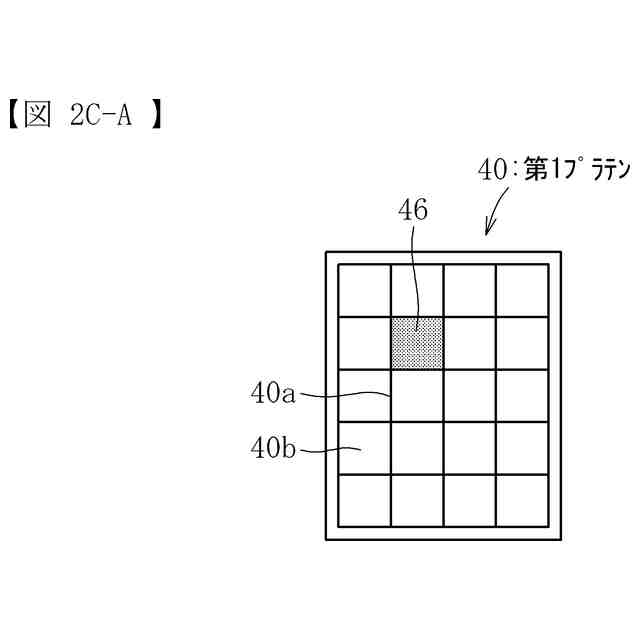

第１プラテンの平面略図である。
第１プラテンの平面略図である。

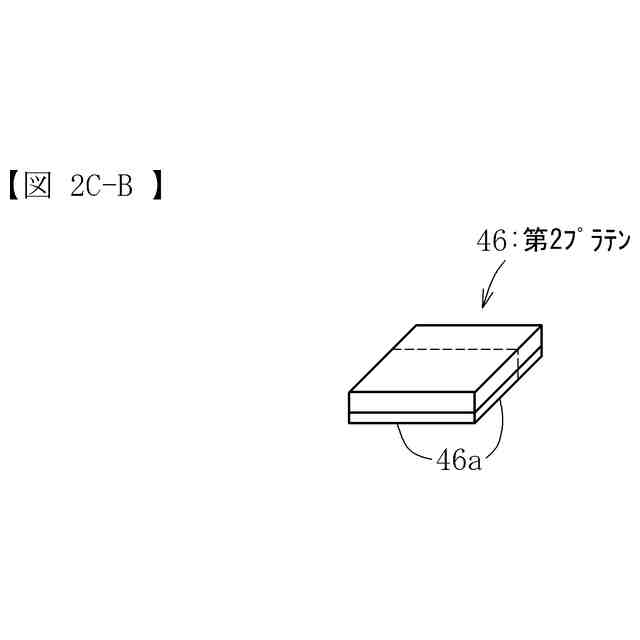

第２プラテンの斜視図である。

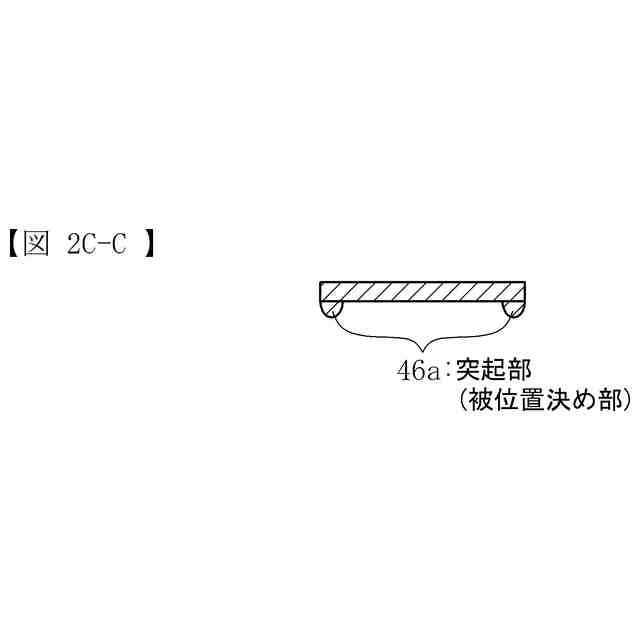

第２プラテンの断面図である。

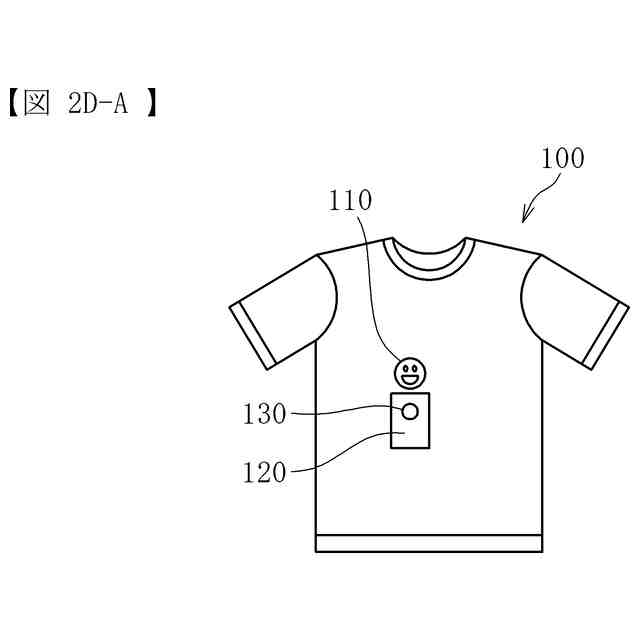

Ｔシャツの平面図である。

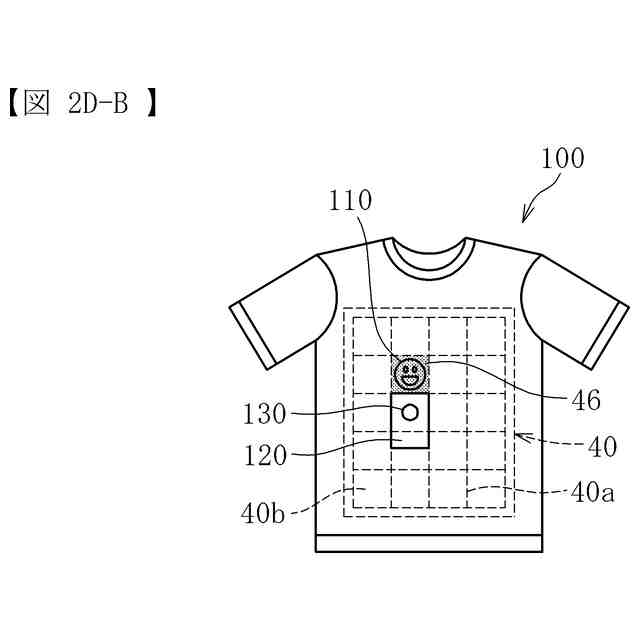

プラテンにＴシャツをセットした状態を示す平面図である。
印刷装置の操作画面を示す図である。
印刷装置の制御部のハードウェア構成を示すブロック図である。
第１プラテン上に第２プラテンを配置した状態の平面図である。
印刷用ジョブに書き込むデータを説明する図である。
印刷用ジョブに書き込むデータを説明する図である。
第２プラテンの高さを高さセンサで検知する状態を示す平面図である。
第２プラテンの高さを高さセンサで検知する状態を示す平面図である。
第２プラテンの高さを高さセンサで検知する状態を示す平面図である。
第２プラテンの高さを高さセンサで検知する状態を示す平面図である。
印刷工程を説明するためのフローチャートである。
第２実施形態に係る印刷装置の第１プラテンの正面図である。
第２実施形態に係る印刷装置の第２プラテンの斜視図である。
第２実施形態に係る印刷装置の第２プラテンの側面図である。
第２実施形態に係る印刷装置の第１プラテンに第２プラテンを嵌合する状態を示す正面図である。
第１プラテンと第２プラテンを装着した第２実施形態に係る印刷装置の平面図である。
第２プラテンに靴下をセットした状態の平面図である。
第３実施形態に係る印刷装置の第１プラテンの平面図である。
第１プラテンに第２プラテンを装着した状態の正面図である。
第４実施形態に係る印刷装置の第１プラテンの平面図である。
第２プラテンの斜視図である。
第５実施形態に係る印刷装置の第１プラテンの平面図である。
第２プラテンの斜め上方から見た斜視図である。
第１プラテンに第２プラテンを装着する状態を示す正面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
