公開番号2024063659
公報種別公開特許公報(A)
公開日2024-05-13
出願番号2022171786
出願日2022-10-26
発明の名称ハウジングの抜取治具
出願人磯川産業株式会社,アトムリビンテック株式会社
代理人弁理士法人パテントボックス
主分類E05D 15/06 20060101AFI20240502BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】カップからハウジングを引き抜きやすくする、ハウジングの抜取治具を提供する。
【解決手段】戸板9に埋設されるカップ1であって、凹部11を有する、カップ1と、ランナ3に連結軸5を介して連結されるハウジング2であって、凹部11に嵌合可能な嵌合アーム21を有し、カップ1に嵌め込まれるハウジング2と、を備えるハウジングの取付構造に適用される、ハウジングの抜取治具4である。そして、ハウジングの抜取治具4は、戸板9の端面方向から戸板9とレール8の間に差し込まれて、連結軸5に引っ掛けることのできるフック部41を備えている。
【選択図】図1
特許請求の範囲【請求項１】
戸板に埋設されるカップであって、凹部を有する、カップと、
ランナに連結軸を介して連結されるハウジングであって、前記凹部に嵌合可能な嵌合アームを有し、前記カップに嵌め込まれるハウジングと、
を備えるハウジングの取付構造に適用される、ハウジングの抜取治具であって、
前記戸板の端面方向から前記戸板とレールの間に差し込まれて、前記連結軸に引っ掛けることのできるフック部を備える、ハウジングの抜取治具。
続きを表示（約 660 文字）【請求項２】
前記戸板の端面方向から前記嵌合アームに接近して、前記嵌合アームを押し上げる傾斜面を有する突起部をさらに備える、請求項１に記載された、ハウジングの抜取治具。
【請求項３】
前記フック部は、前記傾斜面で前記嵌合アームを押し上げた状態で、前記ハウジングの上面に形成された凹部に嵌合するように形成されている、請求項２に記載された、ハウジングの抜取治具。
【請求項４】
前記傾斜面で前記嵌合アームを押し上げた状態で、前記フック部の上面と前記レールが干渉しないように、前記フック部の上面が、基端から先端に向かって下がるテーパ形状となっている、請求項３に記載された、ハウジングの抜取治具。
【請求項５】
前記突起部の前記テーパ形状には、上端位置に、前記嵌合アームの先端が係合する凹部が形成されている、請求項４に記載された、ハウジングの抜取治具。
【請求項６】
請求項２乃至請求項５のいずれか一項に記載された、ハウジングの抜取治具の使用方法であって、
前記フック部を前記戸板の端面方向から前記戸板とレールの間に差し込んで前記連結軸に引っ掛けるステップと、
前記ハウジングの抜取治具を回動させて前記突起部の前記傾斜面によって前記嵌合アームを押し上げるステップと、
前記ハウジングと一体になった前記ハウジングの抜取治具を手前に引っ張ることによって、前記ハウジングを抜き取るステップと、を備える、ハウジングの抜取治具の使用方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、戸板に固定されたカップからハウジングを抜き抜くための、ハウジングの抜取治具に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来から、吊戸や折戸をガイドレールに沿ってスライド移動させる建具用ランナが知られている。建具用ランナでは、一般に、戸板にカップを固定し、カップに対してハウジング（ホルダ部材）を取り付けるようになっている。
【０００３】
ところが、一旦、カップに対して取付・固定したハウジングを、取り外すことが必要な場合がある。具体的には、取付後に裏面の壁紙を貼りたい場合や、建具用ランナが故障した場合に、ハウジングをカップから離脱させる必要が生じる。
【０００４】
例えば、特許文献１の建具用ランナでは、カップにホルダ部材（ハウジングに相当）を嵌め込むようになっており、ハウジング下部に設けた係合爪が、カップの底面に設けた係合角孔に掛止されることで、両者が互いに固定されるようになっている。この建具用ランナでは、ハウジングと一体に形成された着脱レバーを、指で上方に持ち上げることによって、係合を解除するようになっている。
【先行技術文献】
【特許文献】
【０００５】
特開２０００－２４８８１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
前述した特許文献１の技術を含む従来のハウジングを取り外す際には、着脱レバーを押し上げながら戸とレールの隙間に指を入れて引き抜く必要があった。しかしながら、戸とレールの隙間は狭くなっており、指を入れて引き抜きにくいという問題があった。
【０００７】
そこで、本発明は、カップからハウジングを引き抜きやすくする、ハウジングの引抜治具を提供することを目的としている。
【課題を解決するための手段】
【０００８】
前記目的を達成するために、本発明のハウジングの引抜治具は、戸板に埋設されるカップであって、凹部を有する、カップと、ランナに連結軸を介して連結されるハウジングであって、前記凹部に嵌合可能な嵌合アームを有し、前記カップに嵌め込まれるハウジングと、を備えるハウジングの取付構造に適用される、ハウジングの抜取治具であって、前記戸板の端面方向から前記戸板とレールの間に差し込まれて、前記連結軸に引っ掛けることのできるフック部を備えている。
【発明の効果】
【０００９】
このように、本発明のハウジングの引抜治具は、カップと、ハウジングと、を備えるハウジングの取付構造に適用される、ハウジングの抜取治具であって、戸板の端面方向から戸板とレールの間に差し込まれて、連結軸に引っ掛けることのできるフック部を備えている。このような構成のハウジングの抜取治具を使用すれば、戸板とレールの間にフック部を差し込むことで、カップからハウジングを引き抜きやすくなっている。
【図面の簡単な説明】
【００１０】
ハウジングの取付構造を含む吊戸の全体構成を説明する断面図である。
嵌合アームと凹部の構成を拡大して説明する拡大断面図である。
ハウジングの抜取治具の斜視図である。

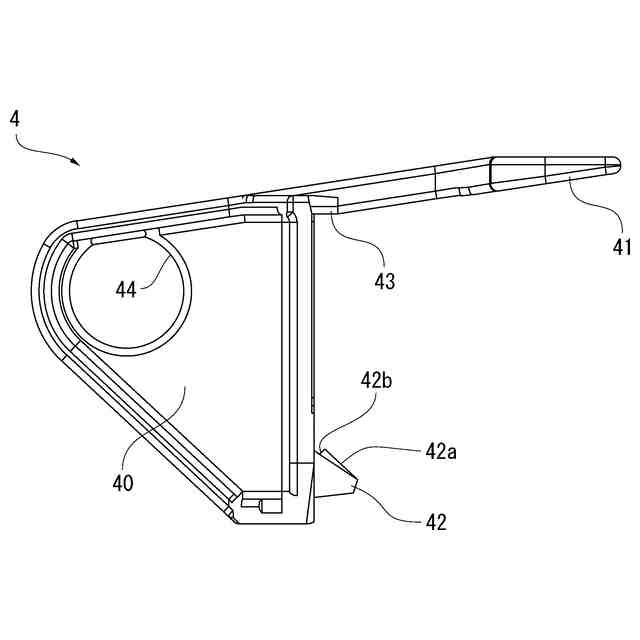

ハウジングの抜取治具の側面図である。

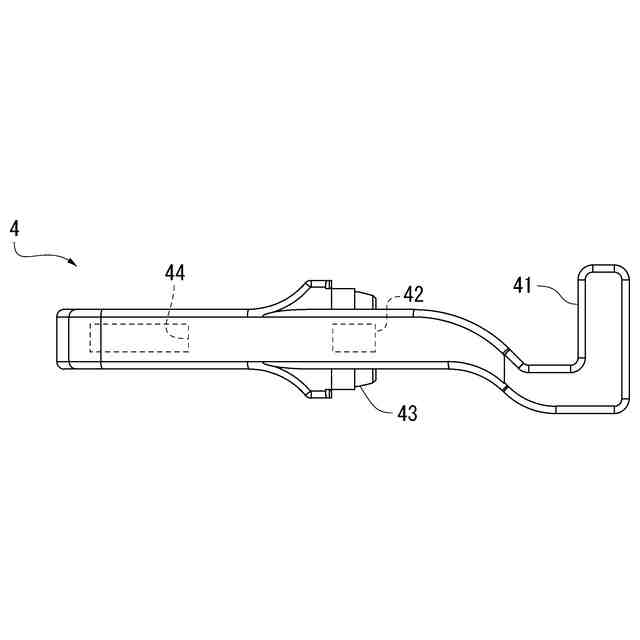

ハウジングの抜取治具の平面図である。
フック部を連結軸に引っ掛けた状態の断面図である。

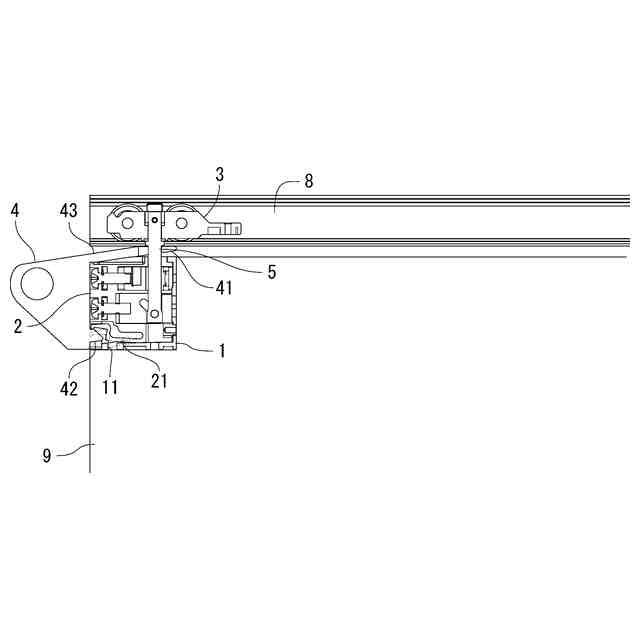

突起部の傾斜面で嵌合アームを押し上げた状態の断面図である。

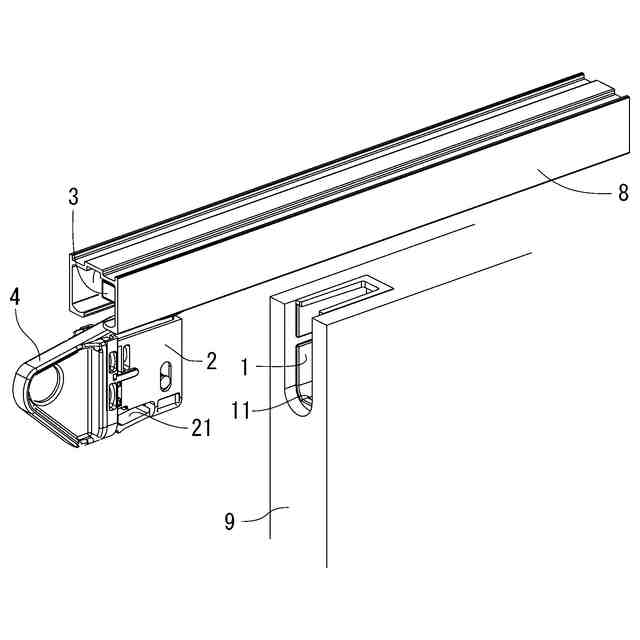

ハウジングを抜き取った状態の斜視図である。
図５のＡ部の拡大図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
