特許ウォッチ

公開番号2025178223
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2025086665
出願日2025-05-23
発明の名称フッ素樹脂シート状素材及びそれを含む積層体
出願人ダイキン工業株式会社
代理人弁理士法人タス・マイスター
主分類C08J 7/00 20060101AFI20251128BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】フッ素樹脂の融点以下の温度で接着した場合でも、金属層との接着性に優れたフッ素樹脂シート状素材を提供する。
【解決手段】少なくとも一方の表面において、以下の(1)及び(2)の少なくとも一方を満たすフッ素樹脂シート状素材。
(1)表面状態を原子間力顕微鏡によって測定した際の最大山高さ(Rp)が、30～150nm
(2)表面状態を原子間力顕微鏡によって測定した際の最大山深さ(Rv)が、-30～-120nm
【選択図】なし

特許請求の範囲【請求項１】
少なくとも一方の表面において、以下の（１）及び（２）の少なくとも一方を満たすフッ素樹脂シート状素材。
（１）表面状態を原子間力顕微鏡によって測定した際の最大山高さ（Ｒｐ）が、３０～１５０ｎｍ
（２）表面状態を原子間力顕微鏡によって測定した際の最大山深さ（Ｒｖ）が、－３０～－１２０ｎｍ
続きを表示（約 1,300 文字）【請求項２】
前記（１）及び（２）の両方を満たす請求項１記載のフッ素樹脂シート状素材。
【請求項３】
フッ素樹脂が、テトラフルオロエチレン－パーフルオロアルキルビニルエーテル（ＰＦＡ）又はテトラフルオロエチレン－ヘキサフルオロプロピレン（ＦＥＰ）である請求項２記載のフッ素樹脂シート状素材。
【請求項４】
金属層と接する面の少なくとも一方における表面において、以下の（３）及び（４）の少なくとも一方を満たすフッ素樹脂シート状素材と、金属層とを含む積層体。
（３）表面状態を原子間力顕微鏡によって測定した際の最大山高さ（Ｒｐ）が３０～１５０ｎｍ
（４）表面状態を原子間力顕微鏡によって測定した際の最大山深さ（Ｒｖ）が－３０～－１２０ｎｍ
【請求項５】
上記金属層の、フッ素樹脂シート状素材と接する面のＲｚが１．５μｍ以下である請求項４に記載の積層体。
【請求項６】
フッ素樹脂シート状素材が、前記（３）及び（４）の両方を満たすものである請求項４記載の積層体。
【請求項７】
上記金属層の、フッ素樹脂シート状素材と接する面のＲｚが１．５μｍ以下である請求項６に記載の積層体。
【請求項８】
上記フッ素樹脂シート状素材の上記測定表面を走査型Ｘ線光電子分光分析装置（ＸＰＳ）によって測定した酸素元素比率が１．３５ａｔｏｍｉｃ％以上である請求項４～７のいずれかに記載の積層体。
【請求項９】

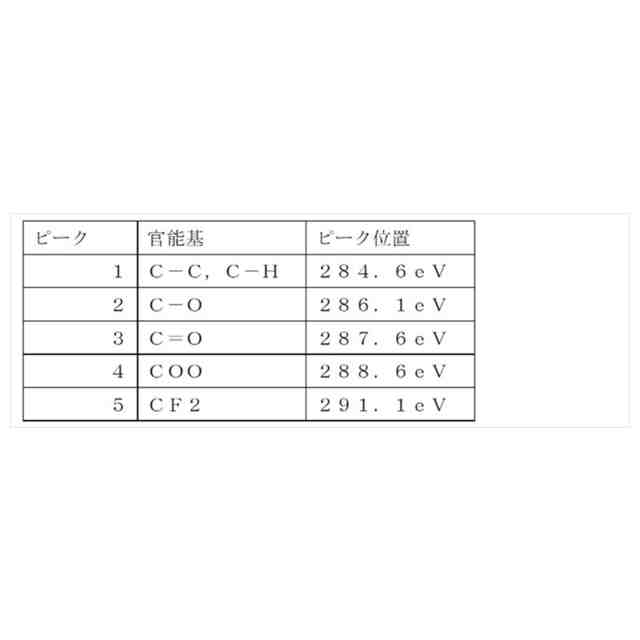

上記フッ素樹脂シート状素材の上記測定表面を走査型Ｘ線光電子分光分析装置（ＸＰＳ）によって測定した官能基（Ｃ＝Ｏ）量が２．０％以上である請求項４～７のいずれかに記載の積層体。
【請求項１０】
フッ素樹脂シート状素材と金属層とを含む積層体であって、
金属層と接する面の少なくとも一方の面における表面が、以下の（５）及び（６）の少なくとも一方を満たし、かつ、上記フッ素樹脂シート状素材の上記測定表面を走査型Ｘ線光電子分光分析装置（ＸＰＳ）によって測定した酸素元素比率が１．３５ａｔｏｍｉｃ％以上である積層体。
（５）フッ素樹脂シート状素材の積層前の状態において、金属層と接する面の少なくとも一方の面における表面状態を原子間力顕微鏡によって測定した際の最大山高さ（Ｒｐ）と、金属箔の積層前の状態において、上記フッ素樹脂シート状素材と接する面における金属箔表面を原子間力顕微鏡によって測定した際の最大山高さ（Ｒｐ）との比（Ｒｐ（フッ素樹脂シート状素材）／Ｒｐ（金属箔））が、５０～２５０％である。
（６）フッ素樹脂シート状素材の積層前の状態において、金属層と接する面の少なくとも一方の面における表面状態を原子間力顕微鏡によって測定した際の最大山深さ（Ｒｖ）の絶対値と、金属箔の積層前の状態において、上記フッ素樹脂シート状素材と接する面における金属箔表面を原子間力顕微鏡によって測定した際の最大山高さ（Ｒｐ）との比（Ｒｖ（フッ素樹脂シート状素材）／Ｒｐ（金属箔））が、５０～２００％である。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、フッ素樹脂シート状素材及びそれを含む積層体に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
次世代情報通信（高周波５Ｇ）による高速通信実現のため、アンテナや伝送路に使用されるプリント基板には、低伝送損失特性が求められている。これらの背景から、プリント基板向けの絶縁材料として、電気特性に優れたフッ素樹脂材料（ＰＴＦＥ、ＰＦＡ等）が注目されている。一方、フッ素樹脂材料は、一般的に他材との接着性に乏しいため、接着性改善としてプラズマ処理等の表面改質技術が用いられている（特許文献１等）。
【０００３】
特許文献１には、無機層表面とフッ素樹脂層表面の両方を表面処理し、フッ素樹脂の融点以上で熱圧着する、積層体の製造方法において、フッ素樹脂層をプラズマ処理により表面処理することが記載されている。また、表面処理された無機層及びフッ素樹脂層のそれぞれの算術平均粗さＲａの好適な範囲が記載されている。
【０００４】
特許文献２には、金属箔の表面に樹脂層を有する樹脂付金属箔における、プリプレグと接着する側の樹脂層のＲａと、金属層の十点平均粗さ（Ｒｚ）の好適な範囲が記載されている。
【０００５】
特許文献３には、フッ素樹脂フィルムに、表面処理とアニール処理とを施し、フッ素樹脂フィルムの寸法変化率と酸素原子比率とを特定の範囲にすることにより、フッ素樹脂フィルムと銅箔とのラミネート時の不良を低減し、かつ、銅箔との接着性にも優れたフッ素樹脂フィルムが得られることが記載されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１９－１８１７３５号公報
国際第２０１９／２３０５６９号
国際第２０２２／１５８５２４号
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本開示は、フッ素樹脂の融点以下の温度で接着した場合でも、金属層との接着性に優れたフッ素樹脂シート状素材を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本開示は、少なくとも一方の表面において、以下の（１）及び（２）の少なくとも一方を満たすフッ素樹脂シート状素材である。
（１）表面状態を原子間力顕微鏡によって測定した際の最大山高さ（Ｒｐ）が、３０～１５０ｎｍ
（２）表面状態を原子間力顕微鏡によって測定した際の最大山深さ（Ｒｖ）が、－３０～－１２０ｎｍ
【０００９】
前記（１）及び（２）の両方を満たすフッ素樹脂シート状素材であることが好ましい。
フッ素樹脂が、テトラフルオロエチレン－パーフルオロアルキルビニルエーテル（ＰＦＡ）又はテトラフルオロエチレン－ヘキサフルオロプロピレン（ＦＥＰ）であることが好ましい。
【００１０】
本開示は、金属層と接する面の少なくとも一方における表面において、以下の（３）及び（４）の少なくとも一方を満たすフッ素樹脂シート状素材と、金属層とを含む積層体でもある。
（３）表面状態を原子間力顕微鏡によって測定した際の最大山高さ（Ｒｐ）が３０～１５０ｎｍ
（４）表面状態を原子間力顕微鏡によって測定した際の最大山深さ（Ｒｖ）が－３０～－１２０ｎｍ
（【００１１】以降は省略されています）

関連特許
