公開番号2025172405
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2024077897
出願日2024-05-13
発明の名称回転式圧縮機及び冷凍装置
出願人ダイキン工業株式会社
代理人弁理士法人前田特許事務所
主分類F04C 18/32 20060101AFI20251118BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】ブレードが背部空間に進入する際の油の抵抗を抑え、ピストンをスムーズに偏心回転させる。
【解決手段】第1背部空間(44)は、第1ピストン(45)の偏心回転中に第1ブレード(47)が進入する側の第1空間(71)と、第1ブレード(47)が退避する側の第2空間(72)と、を含む。第1空間(71)における仮想中心線(L1)から最も離れた第1位置までの距離X1、第2空間(72)における仮想中心線(L1)から最も離れた第2位置までの距離X2が、X1>X2という条件を満たす。

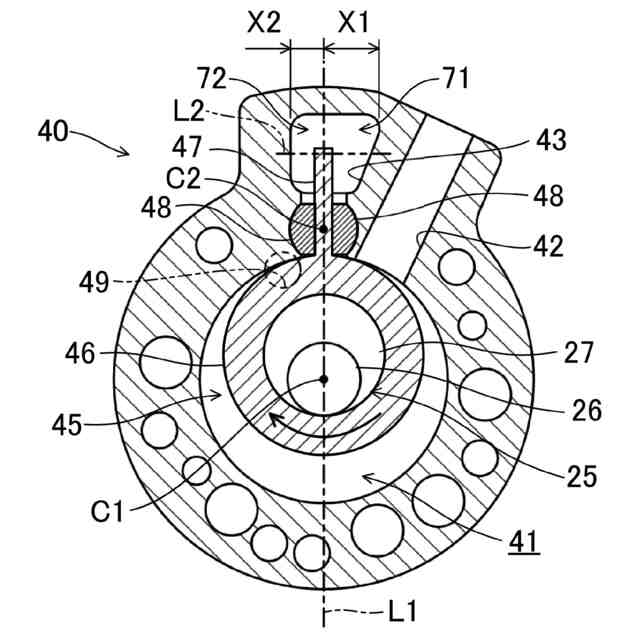

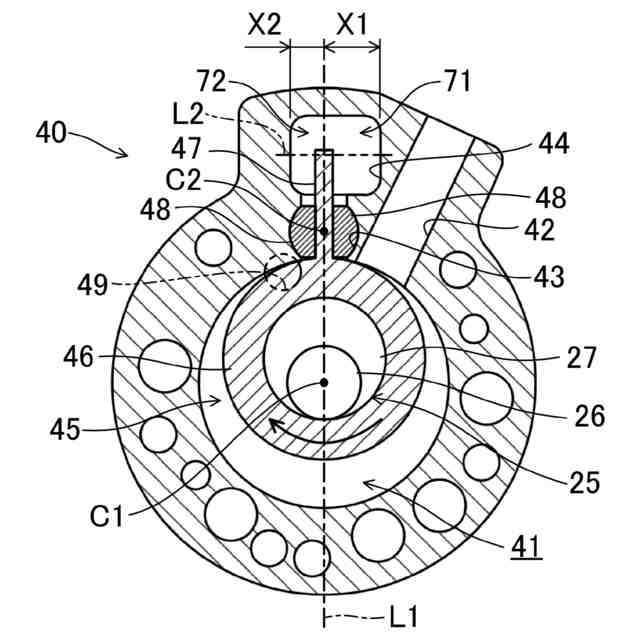

【選択図】図3
特許請求の範囲【請求項１】
内部にシリンダ室（41）を有するシリンダ（40）と、径方向に延びるブレード（47）が一体形成され且つ前記シリンダ室（41）に収容されたピストン（45）と、前記シリンダ（40）に設けられたブッシュ孔（43）に挿入され且つ前記ブレード（47）を揺動可能に支持するブッシュ（48）と、を備え、前記ブレード（47）が揺動しながら前記ピストン（45）が前記シリンダ室（41）で偏心回転する回転式圧縮機であって、
前記シリンダ（40）における前記ブッシュ孔（43）よりも径方向外側には、油が貯留されるとともに前記ブレード（47）の先端部が進退可能な背部空間（44）が設けられ、
前記シリンダ（40）の軸方向から見て、前記シリンダ室（41）の中心（C1）と、前記ブッシュ孔（43）の中心（C2）とを通る線を仮想中心線（L1）とし、
前記背部空間（44）は、前記ピストン（45）の偏心回転中に前記ブレード（47）が進入する側の第１空間（71）と、前記ブレード（47）が退避する側の第２空間（72）と、を含み、
前記第１空間（71）における前記仮想中心線（L1）から最も離れた第１位置までの距離Ｘ１、前記第２空間（72）における前記仮想中心線（L1）から最も離れた第２位置までの距離Ｘ２が、Ｘ１＞Ｘ２という条件を満たす
回転式圧縮機。
続きを表示（約 390 文字）【請求項２】
請求項１の回転式圧縮機において、
前記シリンダ（40）には、前記シリンダ室（41）に冷媒を吸入する吸入通路（42）が設けられ、
前記第１空間（71）は、前記仮想中心線（L1）よりも前記吸入通路（42）側に設けられる
回転式圧縮機。
【請求項３】
請求項１又は２の回転式圧縮機において、
前記背部空間（44）における径方向の中間位置を通り、前記シリンダ（40）の軸方向から見て、前記仮想中心線（L1）に直交する直線を仮想直交線（L2）とし、
前記第１位置は、前記仮想直交線（L2）よりも径方向外側に設けられる
回転式圧縮機。
【請求項４】
請求項１又は２の回転式圧縮機（10）と、
前記回転式圧縮機（10）で圧縮された冷媒が流れる冷媒回路（1a）と、を備える
冷凍装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、回転式圧縮機及び冷凍装置に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、シリンダと、ブレード（ベーン）が一体的に形成されたピストンと、ブレードを揺動可能に支持するブッシュ（滑動部材）と、を備えた揺動ピストン形圧縮機が開示されている。
【０００３】
特許文献１の発明では、シリンダには、ブッシュが挿入されるブッシュ孔（滑動孔）と、ブッシュ孔の径方向外側に設けられてブレードの進退運動を許容する背部空間（ポンプ孔）とが設けられる。
【先行技術文献】
【特許文献】
【０００４】
特開２００２－３７１９７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、背部空間には、ピストンの潤滑に用いられる油が貯留される。そのため、ブレードが背部空間に進入する際には、背部空間に貯留された油の抵抗によって、ピストンがスムーズに偏心回転し難くなり、圧縮機性能が低下するおそれがある。
【０００６】
本開示の目的は、ブレードが背部空間に進入する際の油の抵抗を抑え、ピストンをスムーズに偏心回転させることにある。
【課題を解決するための手段】
【０００７】
本開示の第１の態様は、内部にシリンダ室（41）を有するシリンダ（40）と、径方向に延びるブレード（47）が一体形成され且つ前記シリンダ室（41）に収容されたピストン（45）と、前記シリンダ（40）に設けられたブッシュ孔（43）に挿入され且つ前記ブレード（47）を揺動可能に支持するブッシュ（48）と、を備え、前記ブレード（47）が揺動しながら前記ピストン（45）が前記シリンダ室（41）で偏心回転する回転式圧縮機であって、前記シリンダ（40）における前記ブッシュ孔（43）よりも径方向外側には、油が貯留されるとともに前記ブレード（47）の先端部が進退可能な背部空間（44）が設けられ、前記シリンダ（40）の軸方向から見て、前記シリンダ室（41）の中心（C1）と、前記ブッシュ孔（43）の中心（C2）とを通る線を仮想中心線（L1）とし、前記背部空間（44）は、前記ピストン（45）の偏心回転中に前記ブレード（47）が進入する側の第１空間（71）と、前記ブレード（47）が退避する側の第２空間（72）と、を含み、前記第１空間（71）における前記仮想中心線（L1）から最も離れた第１位置までの距離Ｘ１、前記第２空間（72）における前記仮想中心線（L1）から最も離れた第２位置までの距離Ｘ２が、Ｘ１＞Ｘ２という条件を満たす。
【０００８】

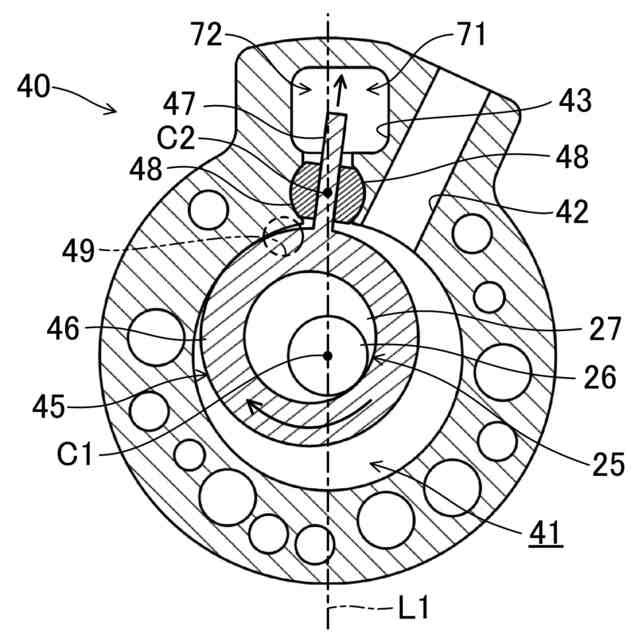

第１の態様では、第１空間（71）を第２空間（72）よりも大きくすることで、ブレード（47）が背部空間（44）の第１空間（71）に進入する際の油の抵抗を抑え、ピストン（45）をスムーズに偏心回転させることができる。
【０００９】
本開示の第２の態様は、第１の態様の回転式圧縮機において、前記シリンダ（40）には、前記シリンダ室（41）に冷媒を吸入する吸入通路（42）が設けられ、前記第１空間（71）は、前記仮想中心線（L1）よりも前記吸入通路（42）側に設けられる。
【００１０】
第２の態様では、仮想中心線（L1）よりも吸入通路（42）側に第１空間（71）を設けることで、背部空間（44）においてピストン（45）の偏心回転中にブレード（47）が進入する側の空間を大きくすることができる。
（【００１１】以降は省略されています）
