公開番号2025158802
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061688
出願日2024-04-05
発明の名称圧縮機、および冷凍サイクル装置
出願人ダイキン工業株式会社
代理人弁理士法人新樹グローバル・アイピー
主分類F04B 39/00 20060101AFI20251009BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】非常時に導電ピンが飛散することを防止し、かつ作業員がターミナルカバーの取り外し、および取り付けを容易に行えるようにする。

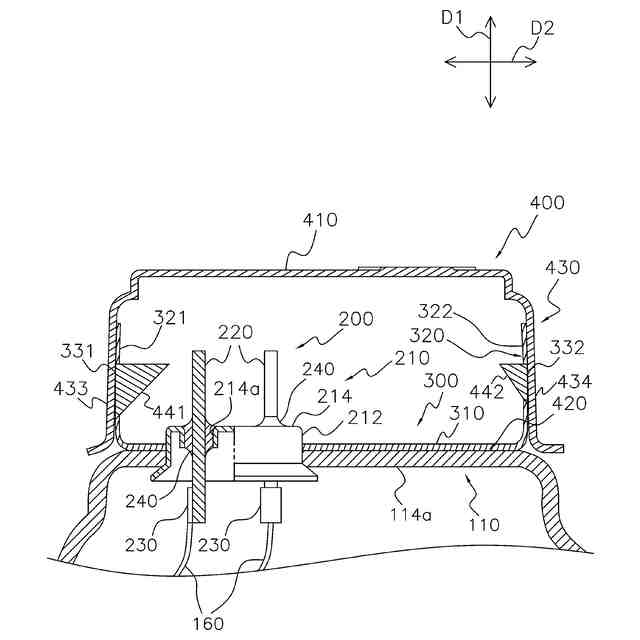

【解決手段】ターミナルガード300は、第1側壁321および第2側壁322を有する。ターミナルカバー400は、第3側壁433および第4側壁434を有する。第1側壁321は、第2側壁322よりもターミナル200に近い。第1側壁321は、ターミナルカバー400と係合するための第1孔331を有する。第2側壁322は、ターミナルカバー400と係合するための第2孔332を有する。第3側壁433は、第1孔331と係合する第1突起部441を有する。第4側壁434は、第2孔332と係合する第2突起部442を有する。第1突起部441の第1長さHaは、第2突起部442の第2長さHbよりも長い。
【選択図】図5
特許請求の範囲【請求項１】

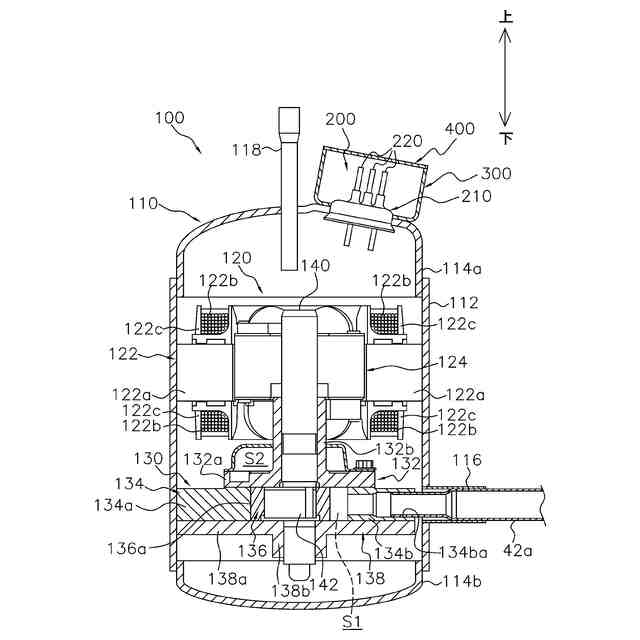

モータ（１２０）と、
前記モータにより駆動される、圧縮機構（１３０）と、
前記圧縮機構を内部に収納する、ケーシング（１１０）と、
を備え、
前記ケーシングは、
前記ケーシングの一部を貫通する、本体部（２１０）と、
前記本体部に挿通され、前記モータから延びるリード線（１６０）が接続される、複数の導電ピン（２２０）と、
を含む、ターミナル（２００）と、
前記ケーシングの外側に、前記複数の導電ピンが延びる方向である第１方向（Ｄ１）に沿って見たときに前記ターミナルを長方形状に取り囲むように設けられる側壁（３２０）を有する、ターミナルガード（３００）と、
前記側壁に沿った開口部（４２０）を有し、前記ターミナルを覆うように取り付けられる、ターミナルカバー（４００）と、
を有し、
前記側壁は、前記第１方向に沿って見たときの前記側壁の２つの短辺それぞれに対応する、第１側壁（３２１）および第２側壁（３２２）を有し、
前記ターミナルカバーは、前記第１側壁に沿う第３側壁（４３３）、および前記第２側壁に沿う第４側壁（４３４）を有し、
前記第１側壁は、前記第２側壁よりも前記ターミナルに近く、
前記第１側壁は、前記ターミナルカバーと係合するための第１孔（３３１）を有し、前記第２側壁は、前記ターミナルカバーと係合するための第２孔（３３２）を有し、
前記第３側壁は、前記第１孔と係合するための、前記第１方向に沿って見たときに前記側壁の長手方向（Ｄ２）に向けて突き出る第１突起部（４４１）を有し、前記第４側壁は、前記第２孔と係合するための、前記長手方向に向けて突き出る第２突起部（４４２）を有し、

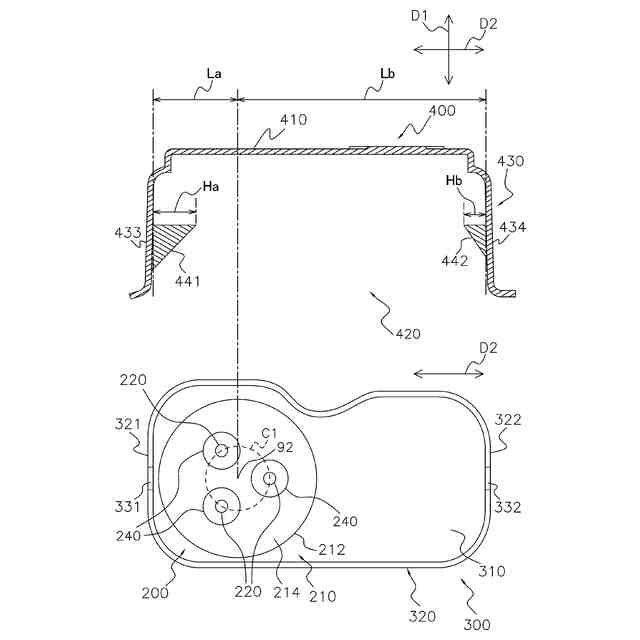

前記第１突起部の前記長手方向の第１長さＨａは、前記第２突起部の前記長手方向の第２長さＨｂよりも長い、
圧縮機（１００）。
続きを表示（約 590 文字）【請求項２】
前記複数の導電ピンは、前記第１方向に沿って見たときに同心円（Ｃ１）上に配置され、
前記第１方向に沿って見たときの前記第３側壁から前記同心円の中心（９２）までの前記長手方向の第３長さＬａと、前記第１方向に沿って見たときの前記第４側壁から前記同心円の前記中心までの前記長手方向の第４長さＬｂと、前記第１長さＨａと、前記第２長さＨｂとは、Ｈａ／Ｈｂ＝Ｌｂ／Ｌａを満たす、
請求項１に記載の圧縮機（１００）。
【請求項３】
前記第２長さＨｂは、前記第１長さＨａの５０％以上９０％以下である、
請求項１または２に記載の圧縮機（１００）。
【請求項４】
前記第１突起部および前記第２突起部は、前記開口部の近傍に設けられる、
請求項１または２に記載の圧縮機（１００）。
【請求項５】
前記第２突起部は、前記第１突起部よりも前記開口部よりに設けられる、
請求項１または２に記載の圧縮機（１００）。
【請求項６】
前記第４側壁の厚さは、前記前記第３側壁の厚さよりも薄い、
請求項１または２に記載の圧縮機（１００）。
【請求項７】

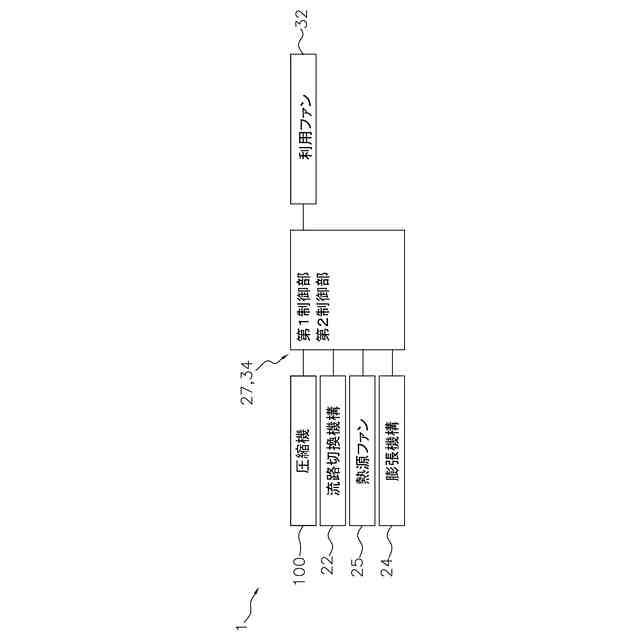

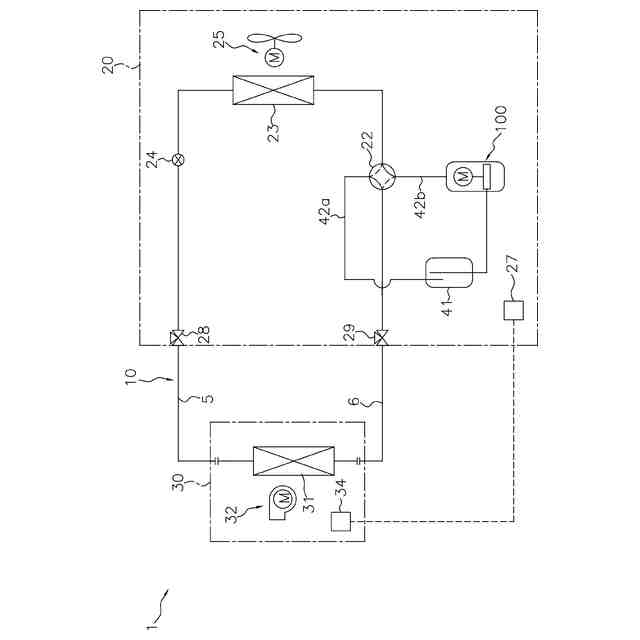

請求項１または２に記載の圧縮機を有する冷媒回路（１０）、
を備える、
冷凍サイクル装置（１）。

発明の詳細な説明【技術分野】
【０００１】
圧縮機、および冷凍サイクル装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１（特開２０１９－１６７９１５号公報）に示されるようなターミナルカバーは、延焼防止のため、一般に、ガラス繊維を含む材料により形成される。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
そのため、ターミナルカバーは非常に硬く、ターミナルカバーの取り外し、および取り付けが困難である。このようなターミナルカバーは、非常時に導電ピンが飛散することを防止するという点では有効であるが、作業員が点検等のためにターミナルカバーの取り外し、および取り付けを行う際には作業性が悪化する、という課題がある。
【課題を解決するための手段】
【０００４】
第１観点の圧縮機は、モータと、圧縮機構と、ケーシングと、を備える。圧縮機構は、モータにより駆動される。ケーシングは、圧縮機構を内部に収納する。ケーシングは、ターミナルと、ターミナルガードと、ターミナルカバーと、を有する。ターミナルは、本体部と、複数の導電ピンと、を含む。本体部は、ケーシングの一部を貫通する。複数の導電ピンは、本体部に挿通される。複数の導電ピンには、モータから延びるリード線が接続される。ターミナルガードは、側壁を有する。側壁は、ケーシングの外側に、第１方向に沿って見たときにターミナルを長方形状に取り囲むように設けられる。第１方向は、複数の導電ピンが延びる方向である。ターミナルカバーは、開口部を有する。開口部は、側壁に沿う。ターミナルカバーは、ターミナルを覆うように取り付けられる。側壁は、第１側壁および第２側壁を有する。第１側壁および第２側壁は、第１方向に沿って見たときの側壁の２つの短辺それぞれに対応する。ターミナルカバーは、第３側壁および第４側壁を有する。第３側壁は、第１側壁に沿う。第４側壁は、第２側壁に沿う。第１側壁は、第２側壁よりもターミナルに近い。第１側壁は、ターミナルカバーと係合するための第１孔を有する。第２側壁は、ターミナルカバーと係合するための第２孔を有する。第３側壁は、第１突起部を有する。第１突起部は、第１孔と係合する。第１突起部は、第１方向に沿って見たときに側壁の長手方向に向けて突き出る。第４側壁は、第２突起部を有する。第２突起部は、第２孔と係合する。第２突起部は、長手方向に向けて突き出る。第１突起部の長手方向の第１長さＨａは、第２突起部の長手方向の第２長さＨｂよりも長い。
【０００５】
第１観点の圧縮機では、第１突起部の長手方向の第１長さＨａは、第２突起部の長手方向の第２長さＨｂよりも長い。そのため、圧縮機は、ターミナルに近い第１側壁において、ターミナルカバーがしっかりと固定される状態（取り付け強度が高い状態）を維持したまま、ターミナルから遠い第２側壁において、ターミナルカバーの取り外し、および取り付けを容易に行うことができる。その結果、非常時に導電ピンが飛散することを防止し、かつ作業員が点検等のためにターミナルカバーの取り外し、および取り付けを行う際の作業性を改善することができる。
【０００６】
第２観点の圧縮機は、第１観点の圧縮機であって、複数の導電ピンは、第１方向に沿って見たときに同心円上に配置される。第１方向に沿って見たときの第３側壁から同心円の中心までの長手方向の第３長さＬａと、第１方向に沿って見たときの第４側壁から同心円の中心までの長手方向の第４長さＬｂと、第１長さＨａと、第２長さＨｂとは、Ｈａ／Ｈｂ＝Ｌｂ／Ｌａを満たす。
【０００７】
第３観点の圧縮機は、第１観点または第２観点の圧縮機であって、第２長さＨｂは、第１長さＨａの５０％以上９０％以下である。
【０００８】
第４観点の圧縮機は、第１観点から第３観点のいずれか１つの圧縮機であって、第１突起部および第２突起部は、開口部の近傍に設けられる。
【０００９】
第５観点の圧縮機は、第１観点から第４観点のいずれか１つの圧縮機であって、第２突起部は、第１突起部よりも開口部よりに設けられる。
【００１０】
第５観点の圧縮機は、このような構成により、ターミナルから遠い第２側壁において、ターミナルカバーの取り外し、および取り付けをより容易に行うことができる。
（【００１１】以降は省略されています）
