公開番号2025122359
公報種別公開特許公報(A)
公開日2025-08-21
出願番号2024017770
出願日2024-02-08
発明の名称電動圧縮機
出願人株式会社豊田自動織機
代理人個人,個人
主分類F04B 39/00 20060101AFI20250814BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】リードが接続端子に接続されていることを作業者が容易に確認することができる電動圧縮機を提供すること。

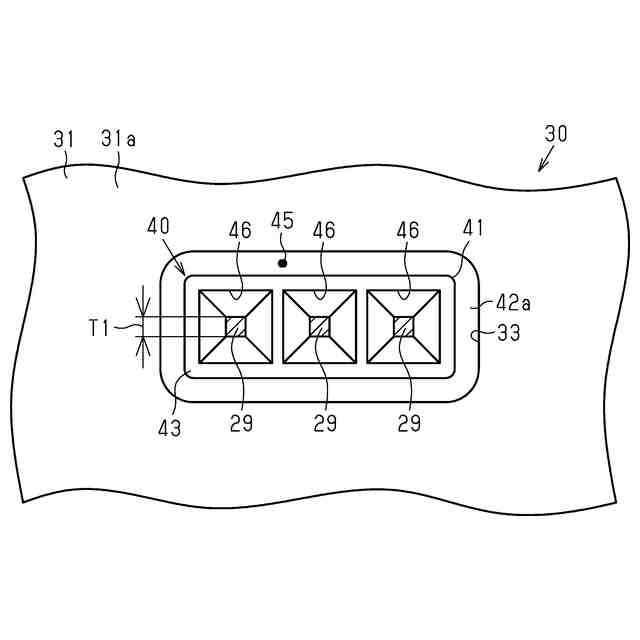

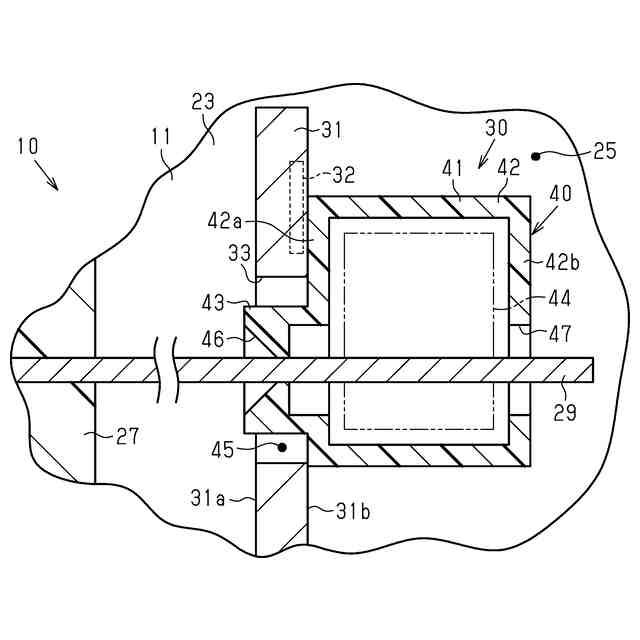

【解決手段】ケース41には、接続端子44を間に挟んで挿入口46とは反対側にリード29が露出する露出孔47が設けられている。このため、リード29が接続端子44に接続されているときに、リード29が露出孔47を介して露出する。したがって、リード29が接続端子44に接続されていることを作業者が容易に確認することが可能となる。
【選択図】図2
特許請求の範囲【請求項１】
流体を圧縮する圧縮部と、
前記圧縮部を駆動するモータと、
前記モータを駆動するインバータと、を備え、
前記インバータは、
回路基板と、
前記回路基板上に形成されたパターンに電気的に接続される接続端子を収容するケースを有するとともに、前記回路基板に実装されるコネクタと、を有する電動圧縮機であって、
前記回路基板には、貫通孔が形成されており、
前記ケースは、前記貫通孔内に挿入されるとともに、前記接続端子に電気的に接続されるリードを前記接続端子に向けて案内する挿入口が開口する突出部を有し、
前記ケースには、前記接続端子を間に挟んで前記挿入口とは反対側に前記リードが露出する露出孔が設けられていることを特徴とする電動圧縮機。
続きを表示（約 200 文字）【請求項２】
前記突出部と前記貫通孔との間の隙間が前記リードの太さよりも大きいことを特徴とする請求項１に記載の電動圧縮機。
【請求項３】
前記ケースは、前記突出部と前記貫通孔との間の隙間を閉塞していることを特徴とする請求項１又は請求項２に記載の電動圧縮機。
【請求項４】
前記リードは、前記露出孔から突出していることを特徴とする請求項１又は請求項２に記載の電動圧縮機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電動圧縮機に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】

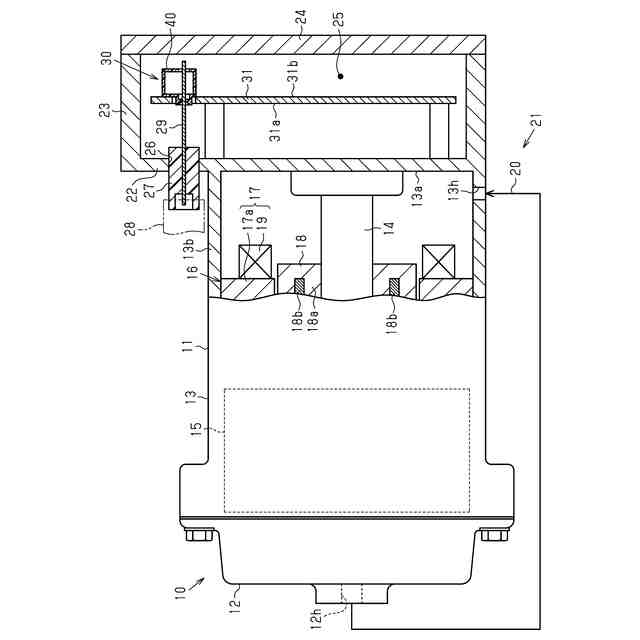

電動圧縮機は、圧縮部と、モータと、を備えている。圧縮部は、流体を圧縮する。モータは、圧縮部を駆動する。また、例えば特許文献１のように、電動圧縮機は、インバータを備えている。インバータは、モータを駆動する。インバータは、回路基板を有している。また、例えば特許文献２のように、インバータは、回路基板に実装されるコネクタを有している。コネクタは、接続端子を収容するケースを有している。ケースには、リードが挿入される挿入口が開口している。接続端子は、リードと回路基板上に形成されたパターンとを電気的に接続している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－２０３４４８号公報
特開２０２２－１３７９０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

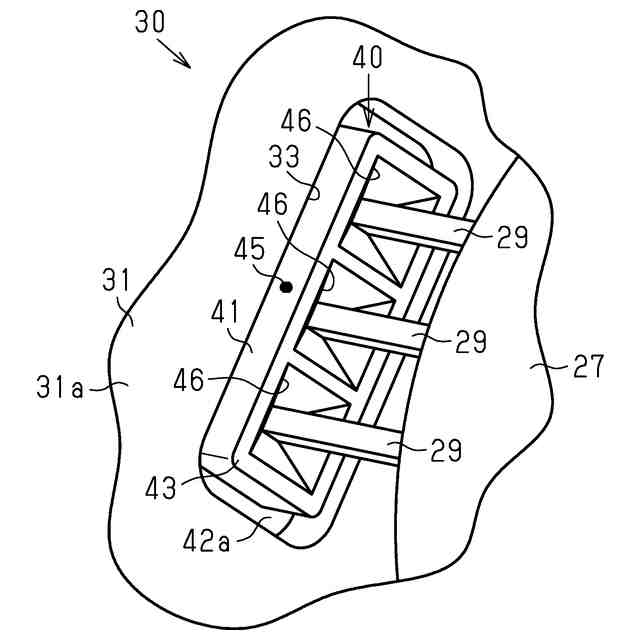

このような電動圧縮機においては、リードの挿入方向に対して、リードとコネクタとの間に回路基板が設けられる場合がある。この場合、回路基板に貫通孔を設け、且つ、リードを回路基板の貫通孔に挿入するとともにコネクタの挿入口に挿入する必要がある。この場合、リードをコネクタの挿入口に挿入する際に、例えば、リードがコネクタの挿入口に挿入されずに、回路基板の貫通孔とコネクタのケースとの間の隙間に誤挿入されてしまう場合がある。したがって、リードが接続端子に接続されていることを作業者が容易に確認することができる電動圧縮機が望まれている。
【課題を解決するための手段】
【０００５】
上記課題を解決する電動圧縮機は、流体を圧縮する圧縮部と、前記圧縮部を駆動するモータと、前記モータを駆動するインバータと、を備え、前記インバータは、回路基板と、前記回路基板上に形成されたパターンに電気的に接続される接続端子を収容するケースを有するとともに、前記回路基板に実装されるコネクタと、を有する電動圧縮機であって、前記回路基板には、貫通孔が形成されており、前記ケースは、前記貫通孔内に挿入されるとともに、前記接続端子に電気的に接続されるリードを前記接続端子に向けて案内する挿入口が開口する突出部を有し、前記ケースには、前記接続端子を間に挟んで前記挿入口とは反対側に前記リードが露出する露出孔が設けられている。
【０００６】
これによれば、ケースには、接続端子を間に挟んで挿入口とは反対側にリードが露出する露出孔が設けられているため、リードが接続端子に接続されているときに、リードが露出孔を介して露出する。したがって、リードが接続端子に接続されていることを作業者が容易に確認することができる。
【０００７】
上記電動圧縮機において、前記突出部と前記貫通孔との間の隙間が前記リードの太さよりも大きいとよい。
このように、突出部と貫通孔との間の隙間がリードの太さよりも大きく、リードが突出部と貫通孔との間の隙間に誤挿入され易い構成であっても、リードが接続端子に接続されているときには、リードが露出孔を介して露出する。したがって、リードが突出部と貫通孔との間の隙間に誤挿入され易い構成であっても、リードが接続端子に接続されていることを作業者が容易に確認することができる。
【０００８】
上記電動圧縮機において、前記ケースは、前記突出部と前記貫通孔との間の隙間を閉塞しているとよい。
これによれば、リードが挿入口に挿入されずに、突出部と貫通孔との間の隙間に誤挿入されたとしても、リードがケースに当接する。したがって、リードが誤挿入されていることを作業者が把握し易くなる。
【０００９】

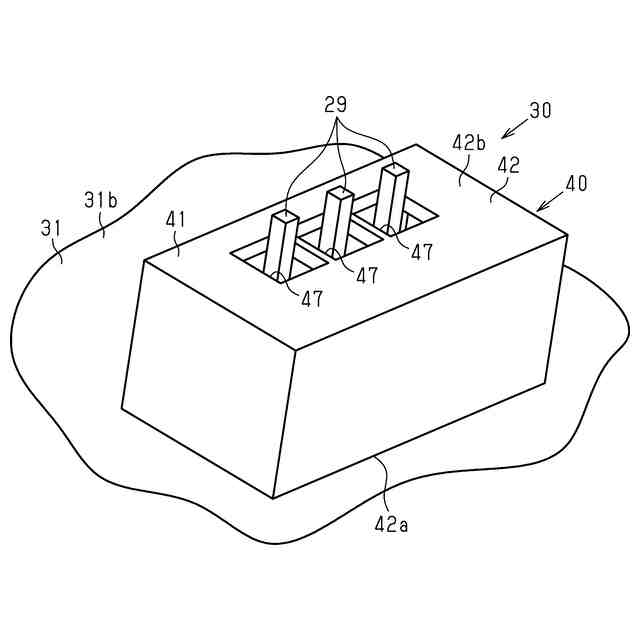

上記電動圧縮機において、前記リードは、前記露出孔から突出しているとよい。
これによれば、リードが、露出孔から突出していない場合に比べると、リードが接続端子に接続されていることを作業者がさらに容易に確認し易くすることができる。
【発明の効果】
【００１０】
この発明によれば、リードが接続端子に接続されていることを作業者が容易に確認することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
