公開番号2025156603
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2025134430,2023170913
出願日2025-08-12,2023-09-29
発明の名称空調機
出願人ダイキン工業株式会社
代理人弁理士法人新樹グローバル・アイピー
主分類F25B 49/02 20060101AFI20251002BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】冷媒が漏洩した場合に、冷媒が漏洩している利用ユニットから迅速に冷媒を回収可能な空調機を提供する。

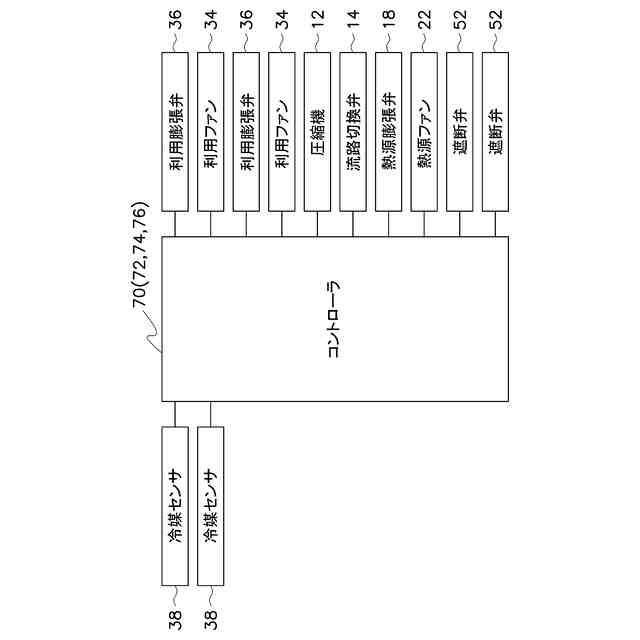

【解決手段】空調機100は、熱源ユニット10と、利用ユニット30と、連絡配管2,4と、遮断弁52と、サービスポート60と、を備える。利用ユニットは、空調空間に配置されている。連絡配管2,4は、熱源ユニットと利用ユニットとを接続する。遮断弁は、空調空間の外に配置され、連絡配管4に設けられる。サービスポート60は、連絡配管4において、遮断弁と利用ユニットとの間に設けられる。
【選択図】図1
特許請求の範囲【請求項１】
熱源ユニット（１０，１１０）と、
空調空間に配置されている利用ユニット（３０）と、
前記熱源ユニットと前記利用ユニットとを接続する連絡配管（４，１０４ｂ）と、
前記空調空間の外に配置され前記連絡配管に設けられる遮断弁（５２，１５２ａ，１５２ｂ）と、
前記連絡配管において、前記遮断弁と前記利用ユニットとの間に設けられるサービスポート（６０）と、
を備える空調機（１００，１００Ａ）。
続きを表示（約 910 文字）【請求項２】

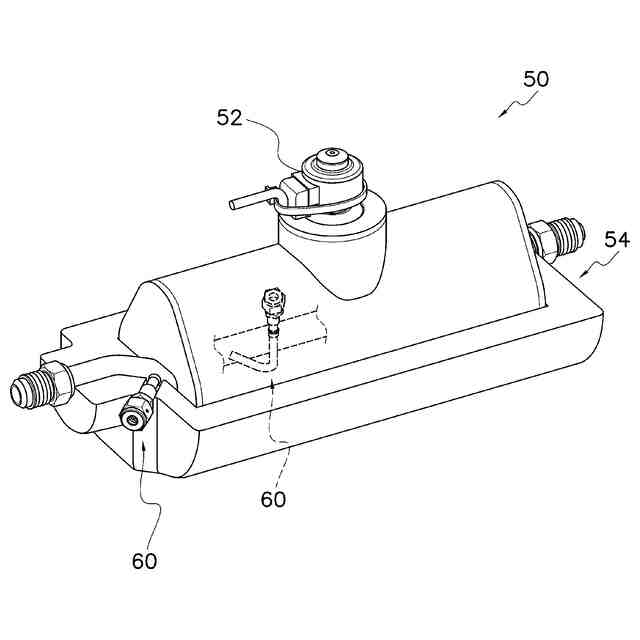

前記遮断弁と、前記遮断弁を収容するケーシング（５４，１５４）と、を有する遮断弁ユニット（５０，１５０）を備え、
前記サービスポートは、前記遮断弁ユニットに設けられ、
前記サービスポートは、前記ケーシング外に配置される、
請求項１に記載の空調機。
【請求項３】
前記サービスポートは、前記ケーシングの側方に配置される、
請求項２に記載の空調機。
【請求項４】
前記遮断弁と、前記遮断弁を収容するケーシング（５４，１５４）と、を有する遮断弁ユニット（５０，１５０）を備え、
前記サービスポートは、前記遮断弁ユニットに設けられ、
前記サービスポートは、前記ケーシング内に配置される、
請求項１に記載の空調機。
【請求項５】
前記遮断弁（１５２ａ，１５２ｂ）は、開度調整可能な流量調整弁である、
請求項１から４のいずれか１項に記載の空調機。
【請求項６】
前記遮断弁（５２，１５２ａ，１５２ｂ）は、前記熱源ユニットと前記利用ユニットとを接続するガス連絡配管（４，１０４ｂ）に設けられる、
請求項１から４のいずれか１項に記載の空調機。
【請求項７】
前記遮断弁と前記利用ユニットとの間の前記連絡配管の長さは２ｍ以下である、
請求項１から４のいずれか１項に記載の空調機。
【請求項８】

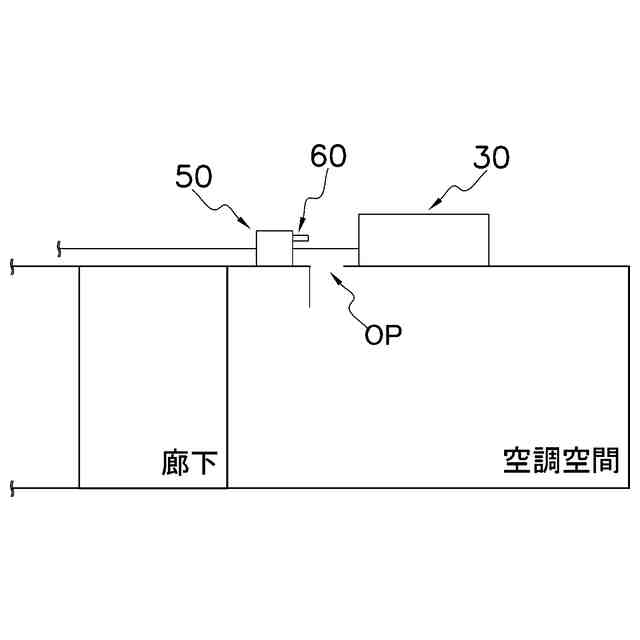

前記利用ユニットは天井埋込型であり、
前記サービスポートは、天井裏空間であって、天井に設けられた前記利用ユニットの点検口（ＯＰ）の近傍に設けられる、
請求項７に記載の空調機。
【請求項９】
前記遮断弁と前記利用ユニットとの間の前記連絡配管の長さは４０ｍ以下である、
請求項１から４のいずれか１項に記載の空調機。
【請求項１０】
前記サービスポートは、前記空調空間以外からアクセス可能な位置に設置される、
請求項１から４のいずれか１項に記載の空調機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、空調機に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、特許文献１（特開２０２３－５０２８２号公報）のように、冷凍サイクル装置から冷媒を回収するために、熱源ユニットにサービスポートを設けた冷凍サイクル装置が知られている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
このような冷凍サイクル装置では、利用ユニットにおいて冷媒の漏洩が検知されたような場合に、冷媒が漏洩している利用ユニットからの冷媒回収完了までに長時間を要するおそれがある。
【課題を解決するための手段】
【０００４】
第１観点の空調機は、熱源ユニットと、利用ユニットと、連絡配管と、遮断弁と、サービスポートと、を備える。利用ユニットは、空調空間に配置されている。連絡配管は、熱源ユニットと利用ユニットとを接続する。遮断弁は、空調空間の外に配置され、連絡配管に設けられる。サービスポートは、連絡配管において、遮断弁と利用ユニットとの間に設けられる。
【０００５】
第１観点の空調機では、利用ユニットへの冷媒の流れを遮断する遮断弁よりも利用ユニットの近くに、サービスポートが設けられている。そのため、第１観点の空調機では、冷媒が漏洩した場合に、冷媒が漏洩している利用ユニットから迅速に冷媒を回収できる。
【０００６】
第２観点の空調機は、第１観点の空調機であって、遮断弁と、遮断弁を収容するケーシングと、を有する遮断弁ユニットを備える。サービスポートは、遮断弁ユニットに設けられる。サービスポートは、ケーシング外に配置される。
【０００７】
第２観点の空調機では、サービスポートが遮断弁ユニットに設けられているため、連絡配管に遮断弁ユニットを取り付ける際に、あわせてサービスポートも連絡配管に設けることができるため、設置作業の効率化を図ることができる。また、本空調機では、サービスポートがケーシングの外に配置されるため、冷媒回収作業の作業性が高い。
【０００８】
第３観点の空調機は、第２観点の空調機であって、サービスポートは、ケーシングの側方に配置される。
【０００９】
ケーシング外へのサービスポートの配置としては、ケーシングの下方及び上方も考えられる。しかし、ケーシングの下方にサービスポートを設けた場合、サービスポートの部分が油溜まりとなるおそれがある。また、ケーシングの上方にサービスポートを設けた場合であって、遮断弁を収容するケーシングが天井裏等に配置される場合には、冷媒回収作業が行いにくくなるおそれがある。
【００１０】
これに対し、第３観点の空調機では、ケーシングの側方にサービスポートが設けられるため、油溜まりの問題を抑制しつつ、冷媒回収の良好な作業性を得ることができる。
（【００１１】以降は省略されています）
