公開番号2025128652
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025443
出願日2024-02-22
発明の名称冷蔵庫
出願人アクア株式会社
代理人個人,個人
主分類F25D 21/08 20060101AFI20250827BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】更なる設備を備えることなく、効率的に蒸発器の除霜を行うことができる冷蔵庫を提供する。

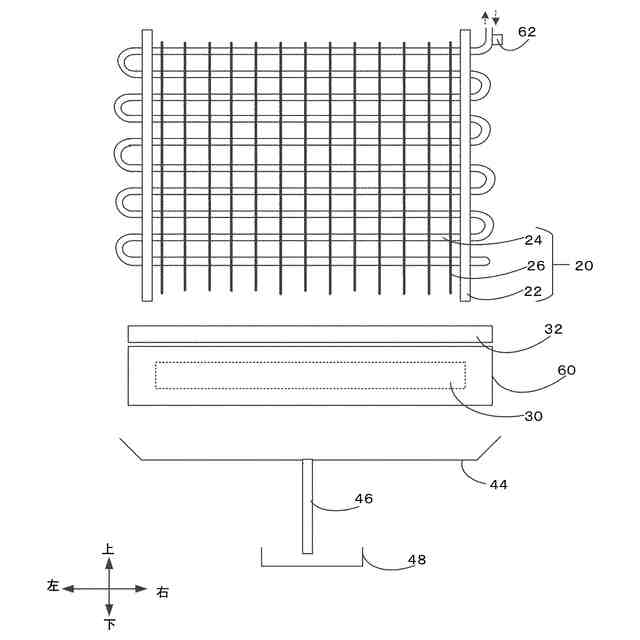

【解決手段】内部を冷媒が流れる冷却チューブ24及び冷却チューブ24に取り付けられた冷却フィン26を有する蒸発器20と、蒸発器20の下方に配置され、冷却フィン26及び冷却チューブ24を加熱して付着した霜を溶解するヒータであって、可視光域から近赤外線域または赤外線域までの波長の光を出射する除霜ヒータ30と、を備え、少なくとも冷却フィン26の表面の一部に除霜ヒータ30から出射された光で活性化する光触媒がコーティングされている冷蔵庫を提供する。
【選択図】図3B
特許請求の範囲【請求項１】
内部を冷媒が流れる冷却チューブ及び前記冷却チューブに取り付けられた冷却フィンを有する蒸発器と、
前記蒸発器の下方に配置され、前記冷却フィン及び前記冷却チューブを加熱して付着した霜を溶解するヒータであって、可視光域から近赤外線域または赤外線域までの波長の光を出射する除霜ヒータと、
を備え、
少なくとも前記冷却フィンの表面の一部に前記除霜ヒータから出射された光で活性化する光触媒がコーティングされていることを特徴とする冷蔵庫。
続きを表示（約 490 文字）【請求項２】
棒状の前記除霜ヒータの上方に前記除霜ヒータの長手方向に沿って防滴カバーが配置され、
前記長手方向から見た側面視で、上方が前記防滴カバーで覆われていない領域に前記除霜ヒータから出射された光を上方へ反射する反射面が配置されていることを特徴とする請求項１に記載の冷蔵庫。
【請求項３】
棒状の前記除霜ヒータの上方に前記除霜ヒータの長手方向に沿って防滴カバーが配置され、

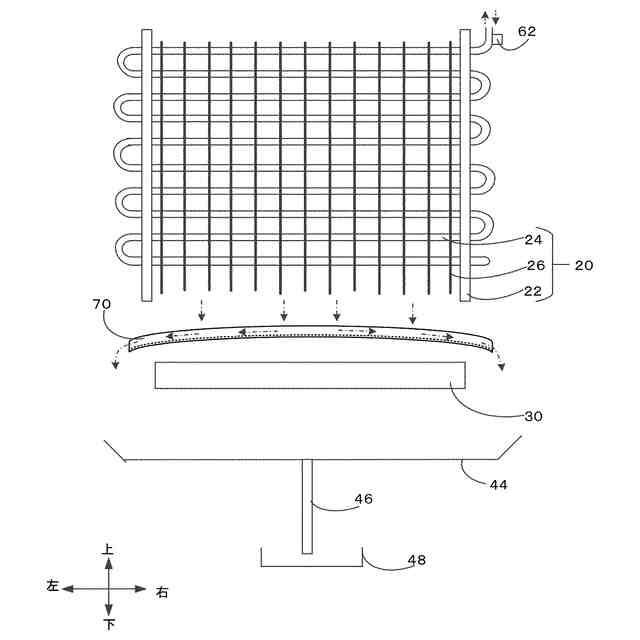

前記長手方向から見た側面視で、前記防滴カバーを構成する薄板は、前記除霜ヒータの中央の位置を最下点とする下に凸の形状を有することを特徴とする請求項１に記載の冷蔵庫。
【請求項４】

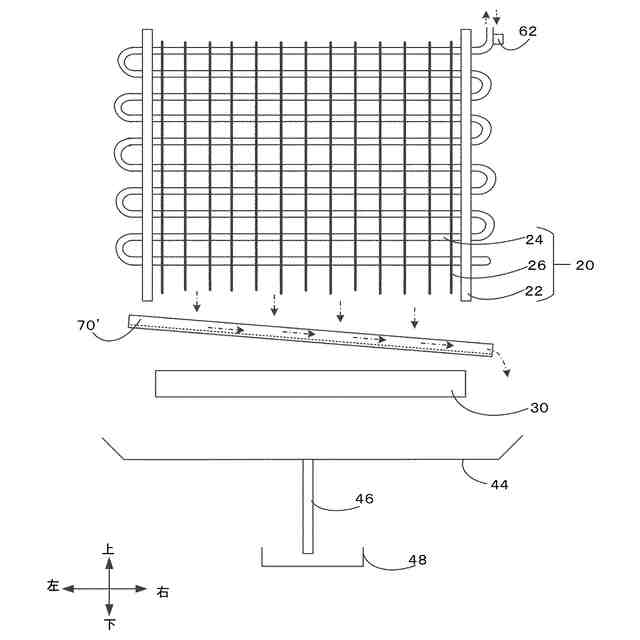

前記長手方向に直交する方向から見た側面視で、前記防滴カバーの上面は、中央が高く両端が低い傾斜または一方の端部が高く他方の端部が低い傾斜を有することを特徴とする請求項３に記載の冷蔵庫。
【請求項５】

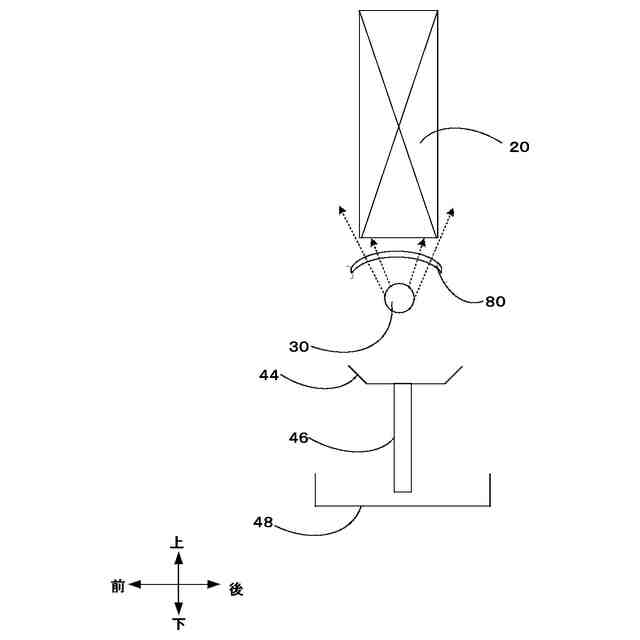

棒状の前記除霜ヒータの上方に前記除霜ヒータの長手方向に沿って防滴カバーが配置され、
前記防滴カバーが透光性を有することを特徴とする請求項１に記載の冷蔵庫。

発明の詳細な説明【技術分野】
【０００１】

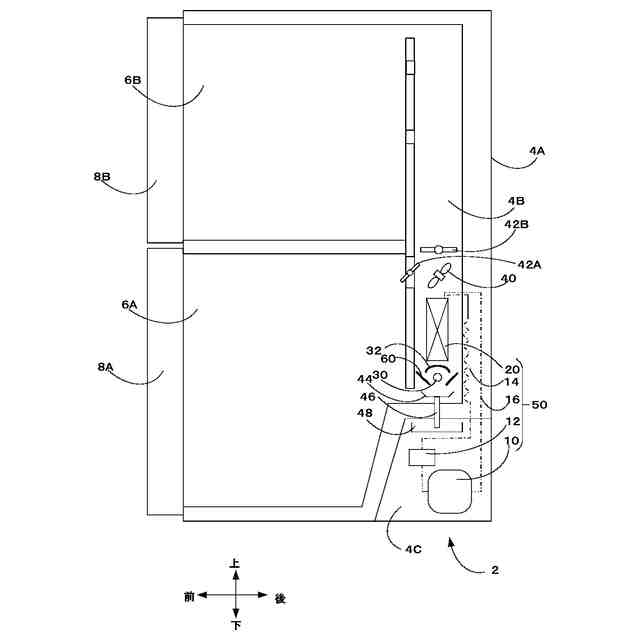

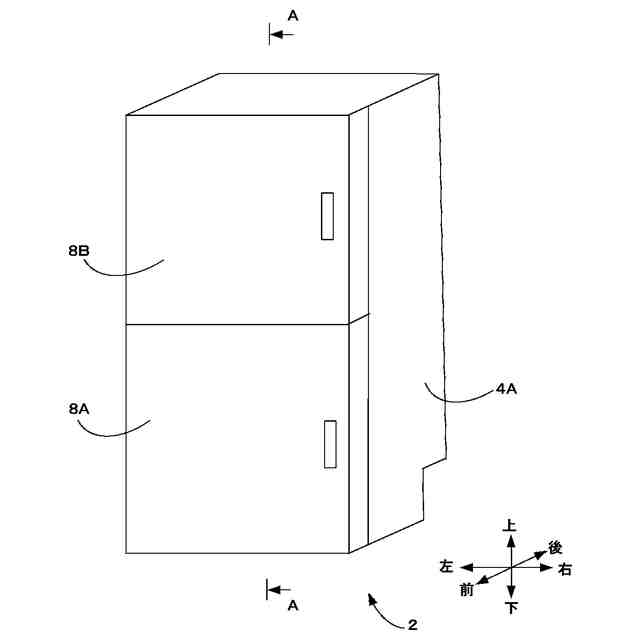

本発明は、蒸発器を備えた冷蔵庫に関し、特に蒸発器の除霜に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
冷蔵庫では、蒸発器の冷却性能を維持するため、蒸発器の冷却フィンの表面に付着した霜を除去する除霜が重要である。効率的に除霜を行うため、蒸発器の冷却フィンの表面に可視光反応型の光触媒皮膜を施した冷蔵庫が提案されている（例えば、特許文献１参照）。特許文献１に記載の冷蔵庫では、光触媒皮膜に可視光が当って活性化し、超親水性となる。冷却フィンに施された光触媒皮膜が超親水性となるので、着霜や氷結の粒状化が抑制され、融解も平準化されて除霜作用を進行させることができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－２６１６６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の冷蔵庫では、蒸発器を加熱する除霜ヒータに加えて、蒸発器の上方に可視光を光触媒に照射する光源を備える必要がある。このため、製造コストが上がり、蒸発器を通過した冷気が流れる流路スペースに制約が生じ、制御も複雑になる問題が生じる。
【０００５】
従って、本発明の目的は、上記の課題を解決するものであり、更なる設備を備えることなく、効率的に蒸発器の除霜を行うことができる冷蔵庫を提供することにある。
【課題を解決するための手段】
【０００６】
上記の目的を達成するため、本発明の第１の態様は、
内部を冷媒が流れる冷却チューブ及び前記冷却チューブに取り付けられた冷却フィンを有する蒸発器と、
前記蒸発器の下方に配置され、前記冷却フィン及び前記冷却チューブを加熱して付着した霜を溶解するためヒータであって、可視光域から近赤外線域または赤外線域までの波長の光を出射する除霜ヒータと、
を備え、
少なくとも前記冷却フィンの表面の一部に前記除霜ヒータから出射された光で活性化する光触媒がコーティングされている冷蔵庫である。
【０００７】
本態様では、蒸発器を加熱して除霜を行う除霜ヒータが可視光域から近赤外線域または赤外線域までの波長の光を出射し、蒸発器の冷却フィンにコーティングされた光触媒が、除霜ヒータから出射された光で活性化して超親水性となり、除霜が促進される。よって、光源のような更なる設備を備えることなく、効率的に蒸発器の除霜を行うことができる。
【０００８】
また、本発明の第２の態様は、第１の態様において、

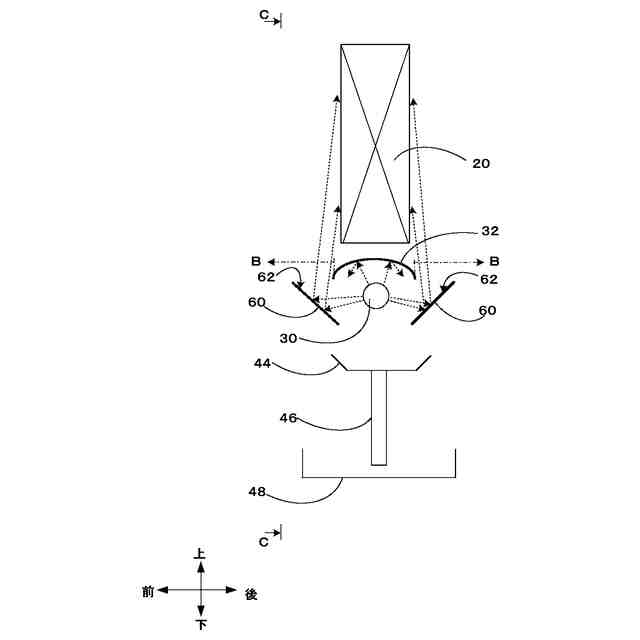

棒状の前記除霜ヒータの上方に前記除霜ヒータの長手方向に沿って防滴カバーが配置され、
前記長手方向から見た側面視で、上方が前記防滴カバーで覆われていない領域に前記除霜ヒータから出射された光を上方へ反射する反射面が配置されている冷蔵庫である。
【０００９】
除霜ヒータの上方には、蒸発器に付着した霜が溶解した除霜水が落下して、除霜ヒータに当たるのを防ぐ防滴カバーが配置されている。一方、除霜ヒータから上方に出射された光は、この防滴カバーに遮られて、冷却フィンにコーティングされた光触媒に到達しない。しかし、本態様では、上方が防滴カバーで覆われていない両側の外側の領域に反射面が配置されている。このような反射面で、除霜ヒータから側方または斜め側方に出射された光を上方へ反射することができ、反射光を冷却フィン等にコーティングされた光触媒に当てて活性化させることができる。
【００１０】
また、本発明の第３の態様は、第１の態様において、

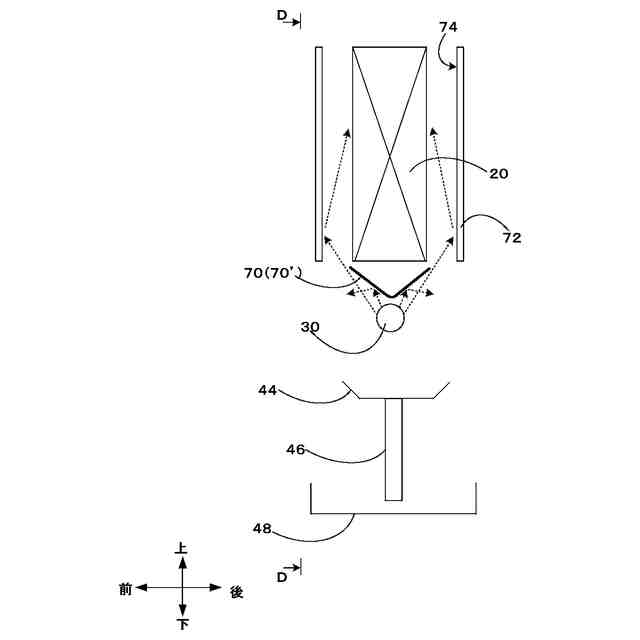

棒状の前記除霜ヒータの上方に前記除霜ヒータの長手方向に沿って防滴カバーが配置され、
前記長手方向から見た側面視で、前記防滴カバーを構成する薄板は、前記除霜ヒータの中央の位置を最下点とする下に凸の形状を有する冷蔵庫である。
（【００１１】以降は省略されています）
