公開番号2025114140
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2024008630
出願日2024-01-24
発明の名称冷蔵庫
出願人シャープ株式会社
代理人個人,個人,個人
主分類F25D 21/14 20060101AFI20250729BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】機械室に貯まっている除霜水を効率的に蒸発させる。
【解決手段】冷却室を構成する断熱構造体と、断熱構造体の外側の機械室に配置される圧縮機と、湿度センサと、湿度センサで測定した湿度が所定の程度よりも高い場合に、圧縮機の回転数を上げる制御部と、を備える冷蔵庫が提供される。
【選択図】図5
特許請求の範囲【請求項1】
冷却室を構成する断熱構造体と、
前記断熱構造体の外側の機械室に配置される圧縮機と、
湿度センサと、
前記湿度センサで測定した湿度が所定の程度よりも高い場合に、前記圧縮機の回転数を上げる制御部と、を備える冷蔵庫。
続きを表示(約 490 文字)【請求項2】
前記湿度センサが、前記機械室内に配置される、請求項1に記載の冷蔵庫。
【請求項3】
前記機械室に配置され、除霜水を貯めるためのタンクと、
前記機械室に配置されるファンと、をさらに備え、
前記湿度センサが、前記タンクよりも、前記ファンからの風の下流側に配置される、請求項2に記載の冷蔵庫。
【請求項4】
前記断熱構造体の正面側に配置される第2の湿度センサをさらに備え、
前記制御部は、前記第2の湿度センサで測定した湿度よりも前記湿度センサで測定した湿度が所定の程度以上高い場合に、前記圧縮機の回転数を上げる、請求項1に記載の冷蔵庫。
【請求項5】
前記制御部は、前記湿度センサで測定した湿度が所定の程度よりも高い場合に、前記冷却室の目標温度を下げる、請求項1に記載の冷蔵庫。
【請求項6】
前記機械室内に配置されるファンをさらに備え、
前記制御部は、前記湿度センサで測定した湿度が所定の程度よりも高い場合に、前記ファンの回転数を上げる、請求項1に記載の冷蔵庫。

発明の詳細な説明【技術分野】
【0001】
本開示は、冷蔵庫に関する。
続きを表示(約 1,100 文字)【背景技術】
【0002】
特許文献1には、圧縮機が配置された機械室内にドレン水を貯めて蒸発させるための容器を備えた冷蔵庫が開示されている。
【先行技術文献】
【特許文献】
【0003】
特開2022-135771号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
本開示の目的は、機械室に貯まっている除霜水を効率的に蒸発させることである。
【課題を解決するための手段】
【0005】
本開示のある態様に従うと、冷却室を構成する断熱構造体と、断熱構造体の外側の機械室に配置される圧縮機と、湿度センサと、湿度センサで測定した湿度が所定の程度よりも高い場合に、圧縮機の回転数を上げる制御部と、を備える冷蔵庫が提供される。
【発明の効果】
【0006】
本開示によれば、機械室に貯まっている除霜水を効率的に蒸発させることができる。
【図面の簡単な説明】
【0007】
第1の実施の形態にかかる冷蔵庫の側面断面図である。
第1の実施の形態にかかる冷蔵庫の正面図である。

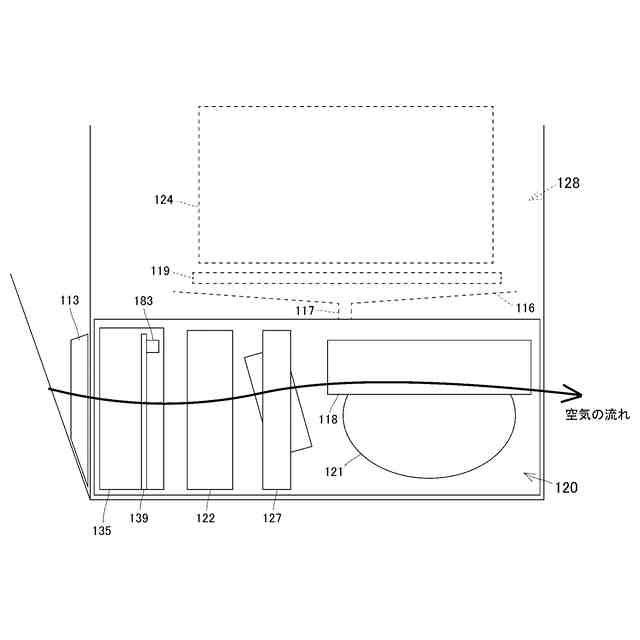

第1の実施の形態にかかる機械室の構成を示す背面図である。

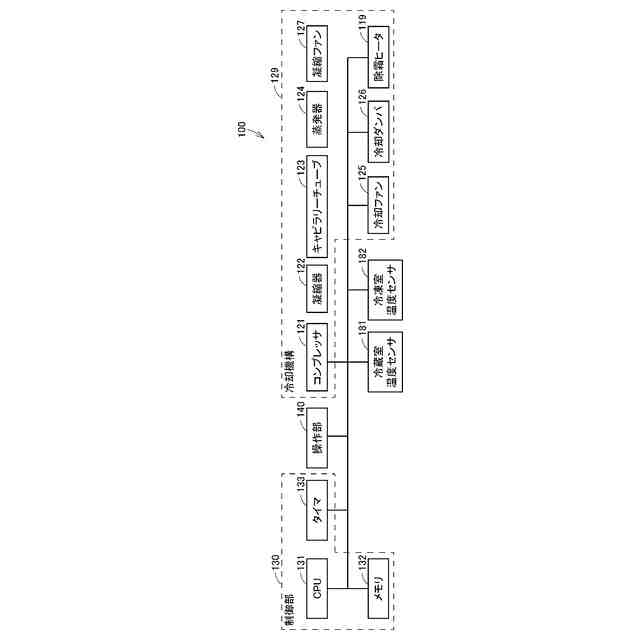

第1の実施の形態にかかる冷蔵庫の構成を示すブロック図である。

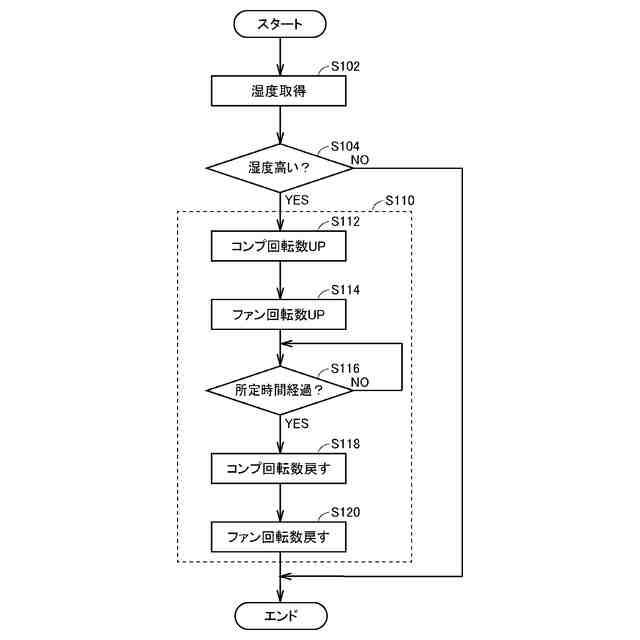

第1の実施の形態にかかる制御部による処理を示すフローチャートである。
第2の実施の形態にかかる冷蔵庫の側面断面図である。

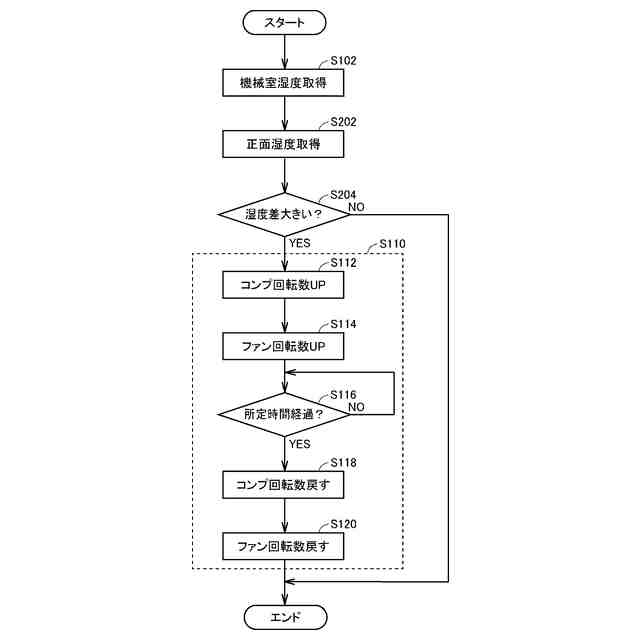

第2の実施の形態にかかる制御部による処理を示すフローチャートである。

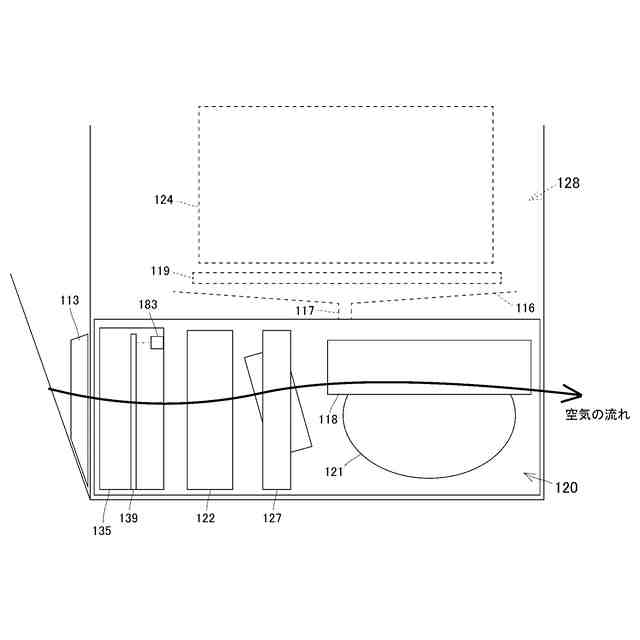

第3の実施の形態にかかる機械室の構成を示す第1の背面図である。
第3の実施の形態にかかる機械室の構成を示す第2の背面図である。
【発明を実施するための形態】
【0008】
以下、図面を参照しつつ、本開示の各実施形態について説明する。以下の説明では、同一の部品には同一の符号を付してある。それらの名称及び機能も同じである。
<冷蔵庫の全体構成>
【0009】
先ず、図1から図3を参照しながら、冷却装置の一例としての、冷蔵室111と冷凍室112とを有する冷蔵庫100の全体構成について説明する。
【0010】
冷蔵庫100は、主として断熱構造体110で構成されている。この断熱構造体110によって冷蔵庫100の貯蔵空間が形成される。断熱構造体110によって形成される貯蔵空間は、例えば、水平方向に延びる断熱仕切りによって、上部に冷蔵室111が設けられ、下部に冷凍室112が設けられる。
(【0011】以降は省略されています)
