公開番号2025158801
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061687
出願日2024-04-05
発明の名称圧縮機、および冷凍サイクル装置
出願人ダイキン工業株式会社
代理人弁理士法人新樹グローバル・アイピー
主分類F04C 23/02 20060101AFI20251009BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】省エネのため、マグネットプルフォースを発生させるための電力は、できる限り削減することが望ましい。
【解決手段】圧縮機は、モータと、圧縮機構と、を備える。圧縮機構は、モータに固定されたシャフトを介して駆動される。モータは、固定子と、回転子124と、第1バランスウェイトBW1と、第2バランスウェイトと、を有する。回転子124は、固定子の径方向内側に配置される。第1バランスウェイトBW1は、回転子124の圧縮機構側の第1面81に配置される。第2バランスウェイトは、回転子124の圧縮機構とは反対側の第2面に配置される。第1バランスウェイトBW1は、回転子124が回転する際、冷媒の流れを利用して、回転子124に作用する回転軸A1の方向の力F2を発生させる形状を有する。
【選択図】図4
特許請求の範囲【請求項１】
モータ（１２０）と、
前記モータに固定されたシャフト（１４０）を介して駆動される圧縮機構（１３０）と、
を備え、
前記モータは、
円筒状の固定子（１２２）と、
前記固定子の径方向内側に配置され、冷媒中を回転する、円筒状の回転子（１２４）と、
前記回転子の前記圧縮機構側の第１面（８１）に配置される第１バランスウェイト（ＢＷ１）、または前記回転子の前記圧縮機構とは反対側の第２面（８２）に配置される第２バランスウェイト（ＢＷ２）と、
を有し、
前記第１バランスウェイトまたは前記第２バランスウェイトは、前記回転子が回転する際、冷媒の流れを利用して、前記回転子に作用する回転軸（Ａ１）の方向の力（Ｆ２，Ｆ３）を発生させる形状を有する、
圧縮機（１００）。
続きを表示（約 1,200 文字）【請求項２】
前記回転子は、前記回転子の内部を前記回転軸の方向に貫通する、第１冷媒流路（９１）を有し、
前記第１バランスウェイトは、前記回転子が回転する際、衝突する冷媒を前記第１冷媒流路に誘導する形状を有する、
請求項１に記載の圧縮機（１００）。
【請求項３】
前記第１バランスウェイトは、前記第１面に接合され、
前記第１バランスウェイトは、前記第１面の円周に沿った円弧上の形状を有し、

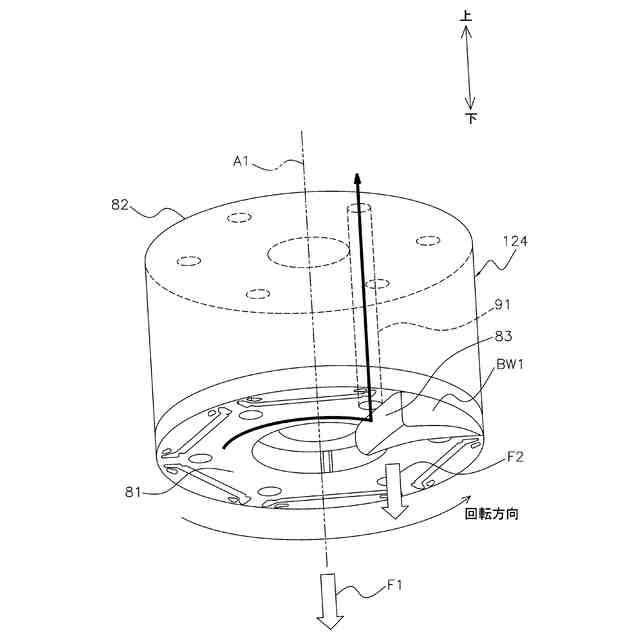

前記第１バランスウェイトの回転方向の前側の第３面（８３）は、前記回転子の径方向に沿って見たときに、前記回転子の前記回転軸を含み前記回転子の径方向に延びる第１平面（Ｐ１）に対して、前記第１冷媒流路に向けて、前記回転子の逆回転方向に傾斜している、
請求項２に記載の圧縮機（１００）。
【請求項４】
前記第１バランスウェイトは、前記第１面に接合され、
前記第１バランスウェイトは、前記第１面の円周に沿った円弧上の形状を有し、

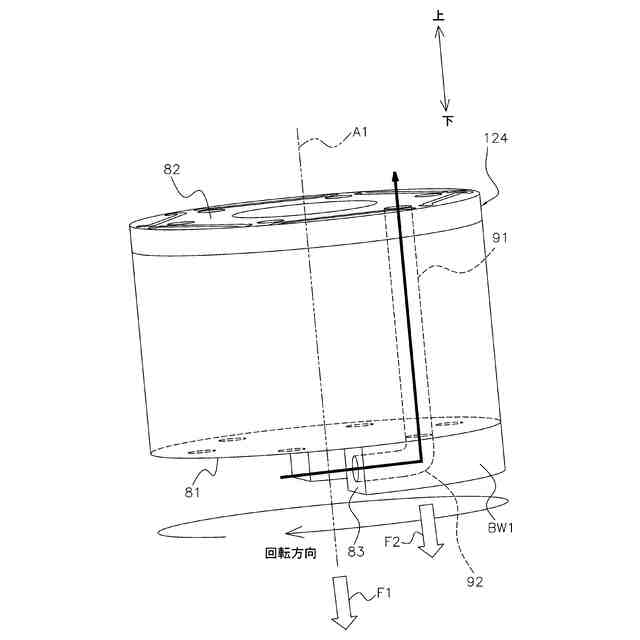

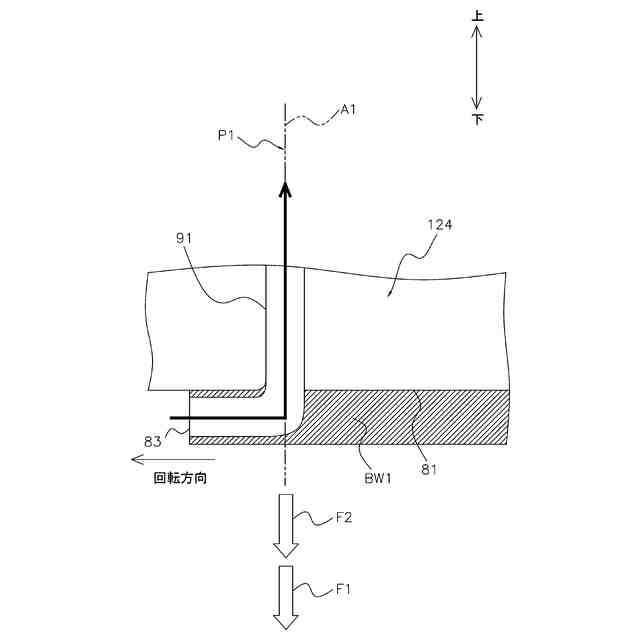

前記第１バランスウェイトは、前記第１バランスウェイトの回転方向の前側の第３面（８３）と、前記第１冷媒流路とを結ぶ、第２冷媒流路（９２）を有する、
請求項２に記載の圧縮機（１００）。
【請求項５】
前記第２冷媒流路は、前記第１バランスウェイトの内部を貫通する、
請求項４に記載の圧縮機（１００）。
【請求項６】

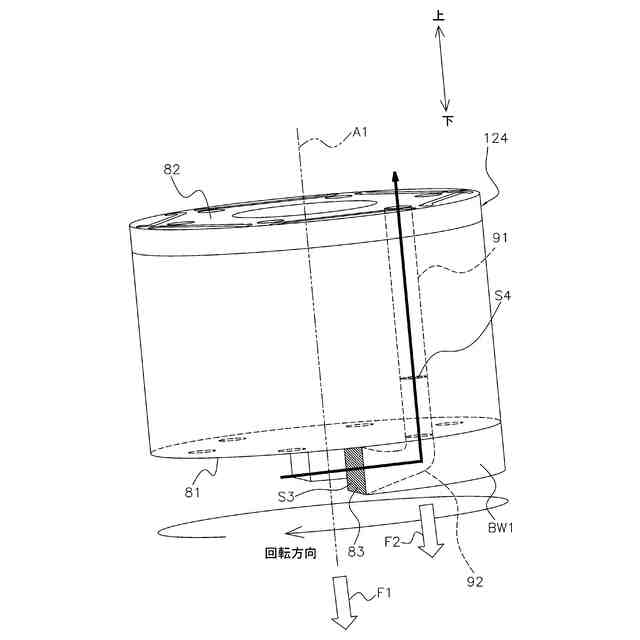

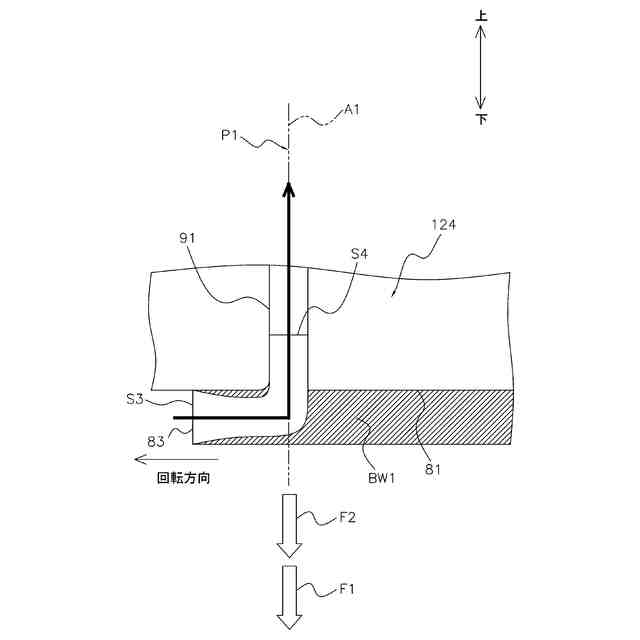

前記第３面における前記第２冷媒流路の開口面積（Ｓ３）は、前記第１冷媒流路の断面積（Ｓ４）よりも大きい、
請求項５に記載の圧縮機（１００）。
【請求項７】
前記第２冷媒流路は、前記第１面側が開口しているトンネル状の形状を有する、
請求項４に記載の圧縮機（１００）。
【請求項８】
前記第１バランスウェイトは、支柱（９９）を介して、前記第１面に設けられ、
前記第１バランスウェイトは、前記第１面の円周に沿った円弧上の形状を有し、
前記回転子の回転方向の断面における前記第１バランスウェイトの形状は、前記回転子に作用する前記回転軸の方向の揚力（Ｆ２）を発生させる翼型である、
請求項１に記載の圧縮機（１００）。
【請求項９】
前記第２バランスウェイトは、支柱（９８）を介して、前記第２面に設けられ、
前記第２バランスウェイトは、前記第２面の円周に沿った円弧上の形状を有し、
前記回転子の回転方向の断面における前記第２バランスウェイトの形状は、前記回転子に作用する前記回転軸の方向の揚力（Ｆ３）を発生させる翼型である、
請求項１から８のいずれか１つに記載の圧縮機（１００）。
【請求項１０】

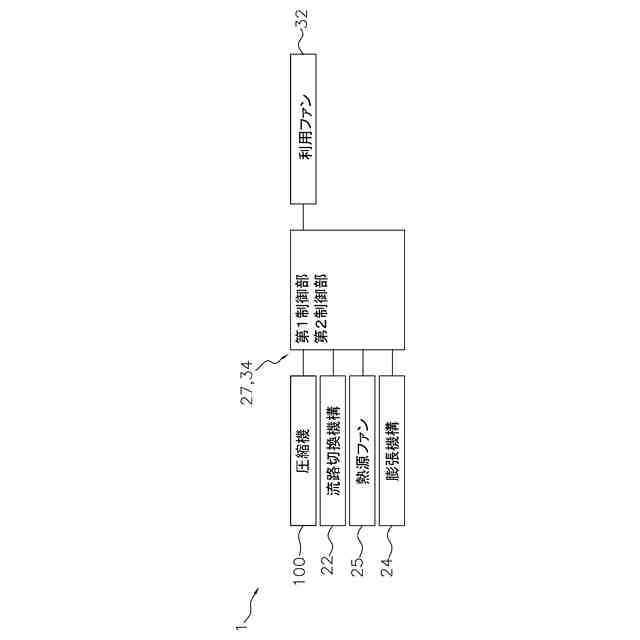

請求項１から８のいずれか１つに記載の圧縮機（１００）を有する冷媒回路（１０）、
を備える、
冷凍サイクル装置（１）。

発明の詳細な説明【技術分野】
【０００１】
圧縮機、および冷凍サイクル装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１（特開平１１－０９３８７４号公報）に示されるように、回転子に、回転子の回転軸の方向のマグネットプルフォースを作用させて、回転子の回転を安定させる技術がある。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
省エネのため、マグネットプルフォースを発生させるための電力は、できる限り削減することが望ましい。
【課題を解決するための手段】
【０００４】
第１観点の圧縮機は、モータと、圧縮機構と、を備える。圧縮機構は、モータに固定されたシャフトを介して駆動される。モータは、固定子と、回転子と、を有する。モータは、第１バランスウェイトまたは第２バランスウェイトを有する。言い換えると、モータは、第１バランスウェイトと第２バランスウェイトとの内のいずれか一方のみを有するか、第１バランスウェイトと第２バランスウェイトの両方を有するか、のいずれかである。固定子は、円筒状である。回転子は、固定子の径方向内側に配置される。回転子は、冷媒中を回転する。回転子は、円筒状である。第１バランスウェイトは、回転子の圧縮機構側の第１面に配置される。第２バランスウェイトは、回転子の圧縮機構とは反対側の第２面に配置される。第１バランスウェイトまたは第２バランスウェイトは、回転子が回転する際、冷媒の流れを利用して、回転子に作用する回転軸の方向の力を発生させる形状を有する。
【０００５】
第１観点の圧縮機は、発生させた回転子の回転軸の方向の力を用いて、マグネットプルフォースを補助することにより、マグネットプルフォースを発生させるための電力を削減することができる。
【０００６】
第２観点の圧縮機は、第１観点の圧縮機であって、回転子は、第１冷媒流路を有する。第１冷媒流路は、回転子の内部を回転軸の方向に貫通する。第１バランスウェイトは、回転子が回転する際、衝突する冷媒を第１冷媒流路に誘導する形状を有する。
【０００７】
第２観点の圧縮機は、第１バランスウェイトに衝突する冷媒を第１冷媒流路に誘導する（回転子の回転軸の方向に押し出す）ことによる反作用により、回転子に作用する回転軸の方向の力を発生させることができる。
【０００８】

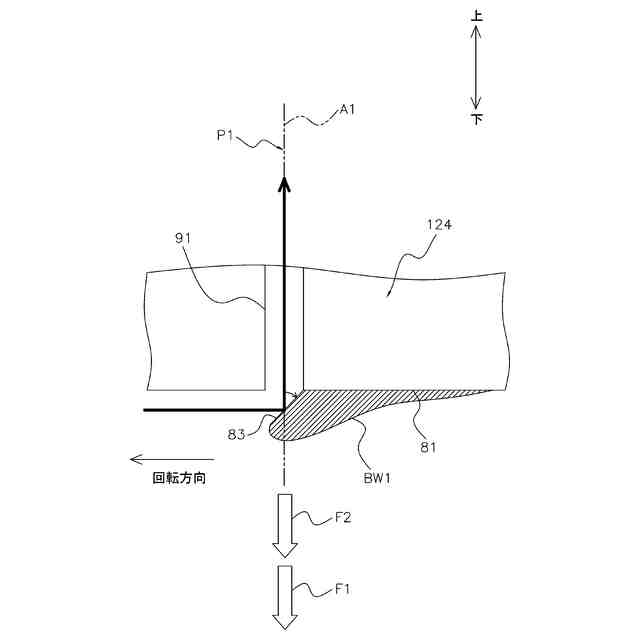

第３観点の圧縮機は、第２観点の圧縮機であって、第１バランスウェイトは、第１面に接合される。第１バランスウェイトは、第１面の円周に沿った円弧上の形状を有する。第１バランスウェイトの回転方向の前側の第３面は、回転子の径方向に沿って見たときに、回転子の回転軸を含み回転子の径方向に延びる第１平面に対して、第１冷媒流路に向けて、回転子の逆回転方向に傾斜している。
【０００９】
第３観点の圧縮機は、このような構成により、第１バランスウェイトの第３面に衝突する冷媒を、第１冷媒流路に誘導することができる。
【００１０】
第４観点の圧縮機は、第２観点の圧縮機であって、第１バランスウェイトは、第１面に接合される。第１バランスウェイトは、第１面の円周に沿った円弧上の形状を有する。第１バランスウェイトは、第２冷媒流路を有する。第２冷媒流路は、第１バランスウェイトの回転方向の前側の第３面と、第１冷媒流路とを結ぶ。
（【００１１】以降は省略されています）
