公開番号2025177676
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024084720
出願日2024-05-24

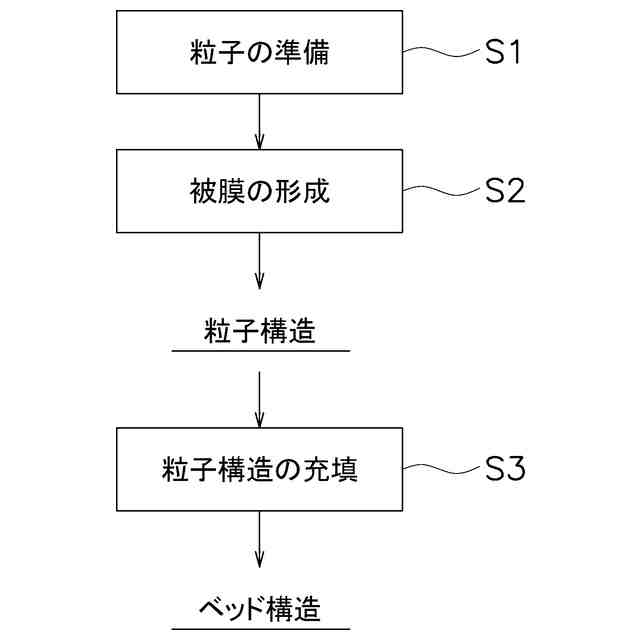

発明の名称粒子構造、ベッド構造、モジュール、磁気冷凍装置及び粒子構造の製造方法
出願人ダイキン工業株式会社
代理人弁理士法人新樹グローバル・アイピー
主分類H01F 1/01 20060101AFI20251128BHJP(基本的電気素子)
要約【課題】性能を向上する、粒子構造、ベッド構造、モジュール及び磁気冷凍装置を提供する。

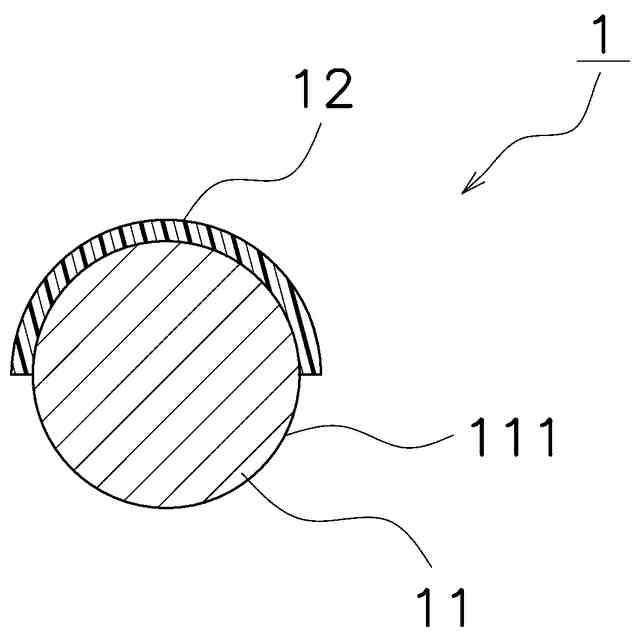

【解決手段】粒子構造(1)は、磁気冷凍装置(100)に用いられる粒子構造であって、粒子(11)と、被膜(12)と、を備える。粒子(11)は、磁気熱量効果を有する。被膜(12)は、粒子(11)の表面(11a)の一部を被覆する。被膜(12)の熱伝導率は、粒子(11)の熱伝導率よりも小さい。被膜(12)は、表面(11a)に沿った一定の厚みを有する。

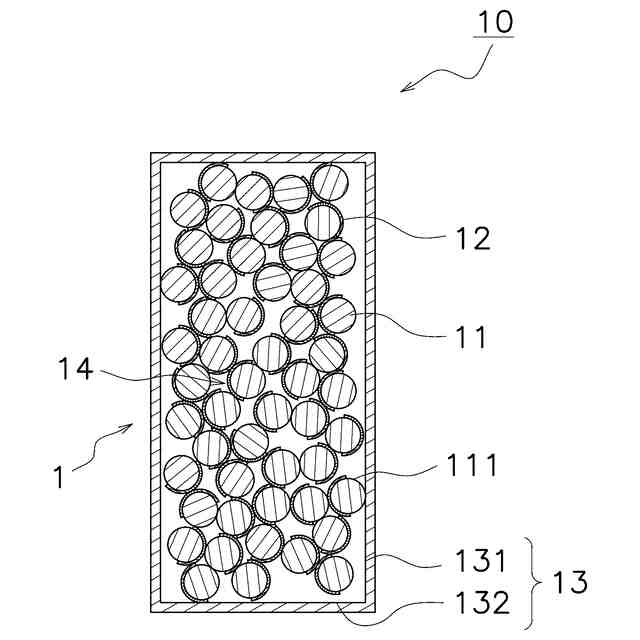

【選択図】図1
特許請求の範囲【請求項１】

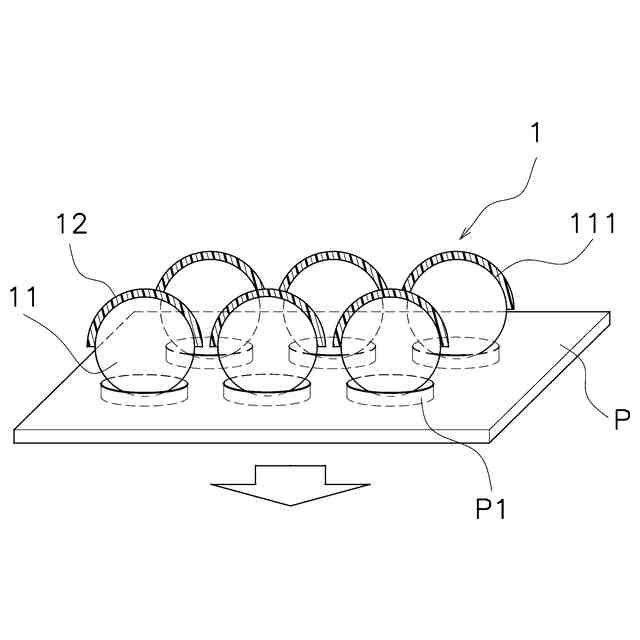

磁気冷凍装置（１００）に用いられる粒子構造であって、

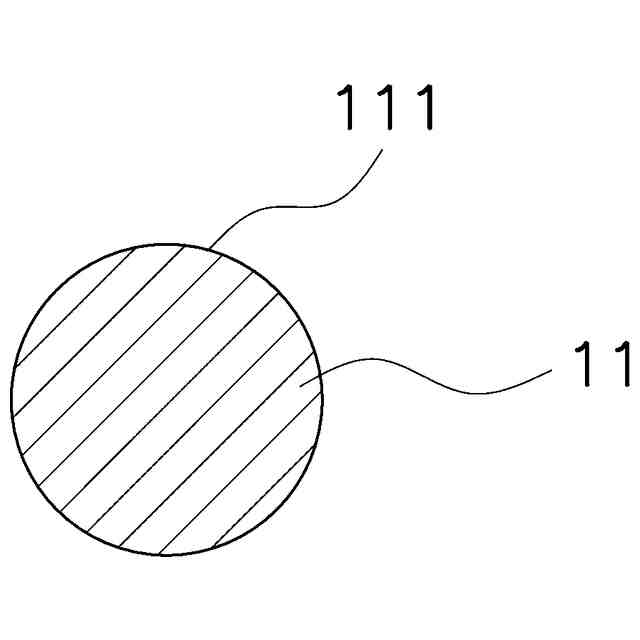

磁気熱量効果を有する粒子（１１）と、
前記粒子の表面（１１１）の一部を被覆する被膜（１２）と、
を備え、
前記被膜の熱伝導率は、前記粒子の熱伝導率よりも小さく、
前記被膜は、前記表面に沿った一定の厚みを有する、粒子構造（１）。
続きを表示（約 560 文字）【請求項２】
前記被膜は、熱硬化性樹脂、熱可塑性樹脂、及び光硬化性樹脂の少なくとも１つの樹脂を含む、
請求項１に記載の粒子構造。
【請求項３】
前記樹脂は、エポキシ樹脂、メラミン樹脂、フェノール樹脂、フッ素樹脂、ポリエチレン樹脂、及びポリプロピレン樹脂の少なくとも１つを含む、
請求項２に記載の粒子構造。
【請求項４】
前記被膜は、無機系接着剤を含む、
請求項１に記載の粒子構造。
【請求項５】
前記粒子は、球状を有する、
請求項１～４のいずれか１項に記載の粒子構造。
【請求項６】

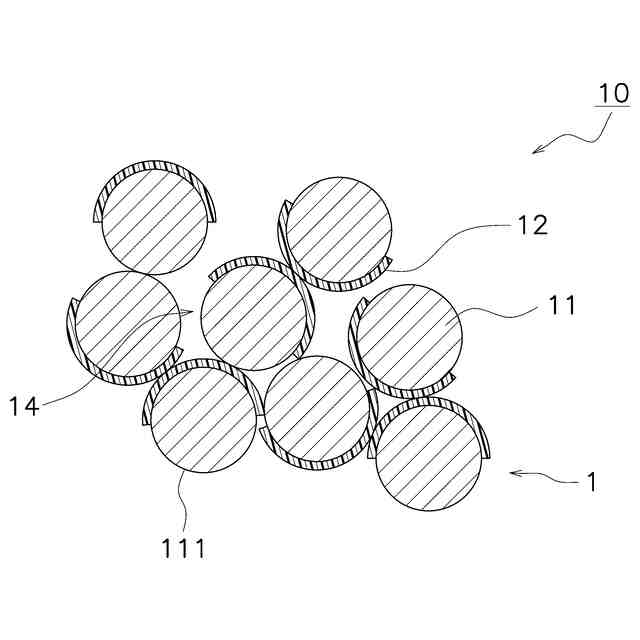

請求項１～４のいずれか１項に記載の粒子構造を複数備え、
前記粒子間には、流体が通過する流路（１４）が形成されている、ベッド構造（１０）。
【請求項７】

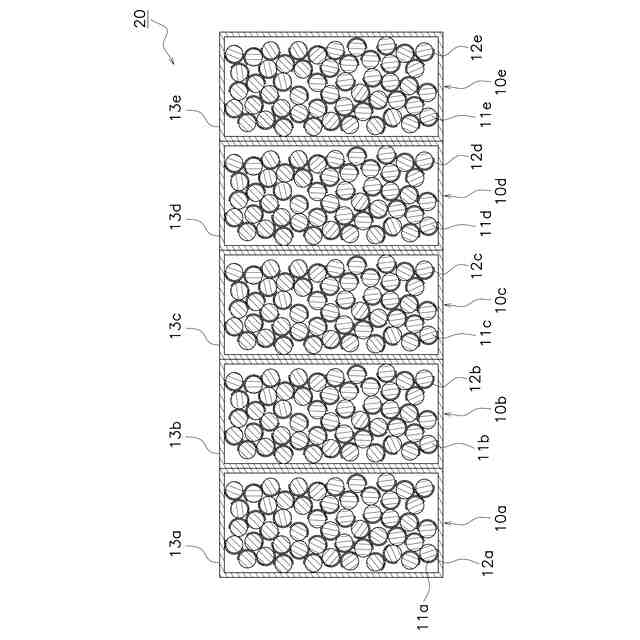

請求項６に記載のベッド構造を複数備え、
複数の前記ベッド構造を構成する粒子の磁気熱量効果が異なる、モジュール（２０）。
【請求項８】

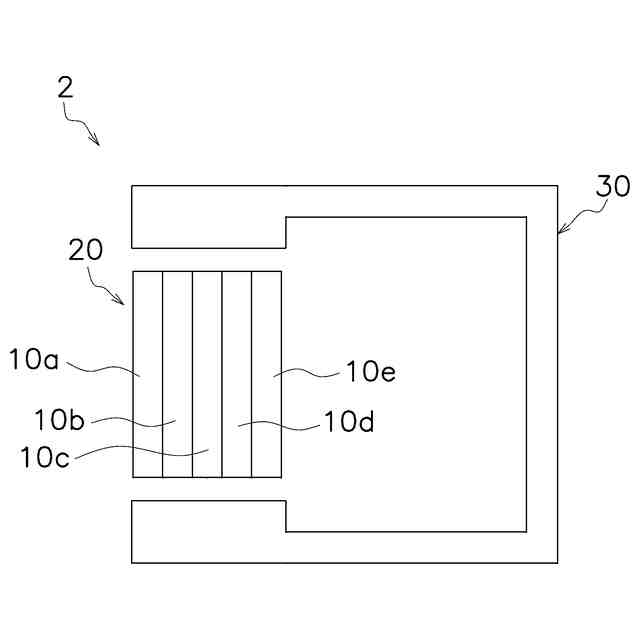

請求項７に記載のモジュールと、
前記粒子に対して磁場を印加する印加部（３０）と、
前記粒子と熱交換を行う流体を移動させる移動部（６３）と、
を備える、磁気冷凍装置（１００）。

発明の詳細な説明【技術分野】
【０００１】
粒子構造、ベッド構造、モジュール及び磁気冷凍装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、環境に配慮した冷凍技術として、能動的磁気冷凍（ＡＭＲ：Active Magnetic Refrigeration）方式の磁気冷凍装置が知られている。ＡＭＲ方式の磁気冷凍装置は、特許文献１（特表２０１６－５３０４７９号公報）に開示されているように、容器としてのベッドと、このベッドに充填された磁気熱量効果を有する粒子とを含む、ベッド構造を備えている。特許文献１の段落［００５０］には、ほとんどの粒子が接触していることが開示されている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
しかしながら、特許文献１に開示の技術では、ほとんどの粒子が接触しているので、粒子間の熱伝導を抑制できない。このため、ベッド構造の両端部に温度差を形成することが抑制されるので、磁気冷凍装置に十分な性能を持たせることができない。
【課題を解決するための手段】
【０００４】
第１観点に係る粒子構造は、磁気冷凍装置に用いられる粒子構造であって、粒子と、被膜と、を備える。粒子は、磁気熱量効果を有する。被膜は、粒子の表面の一部を被覆する。被膜の熱伝導率は、粒子の熱伝導率よりも小さい。被膜は、表面に沿った一定の厚みを有する。
【０００５】

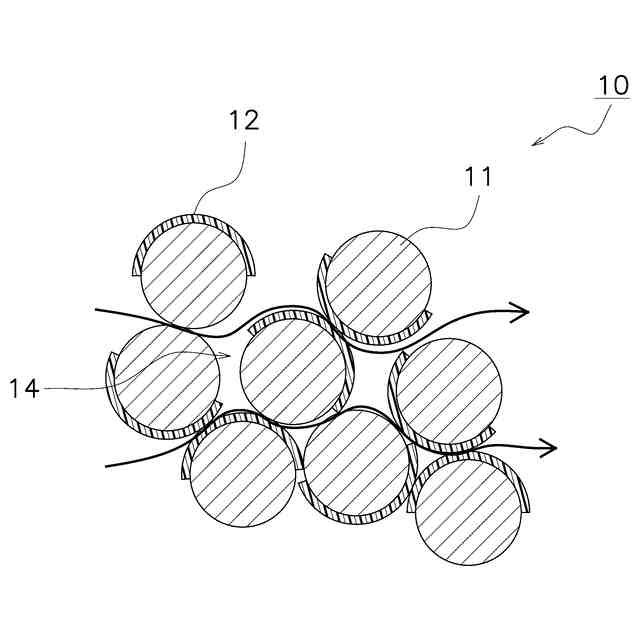

第１観点の粒子構造によれば、粒子の表面の一部に、粒子の熱伝導率よりも小さい被膜が形成されている。このため、第１観点の粒子構造を磁気冷凍装置に用いると、流路を通過する流体の移動方向において、粒子間の熱伝導を抑制することができる。これにより、ベッド構造の両端部における粒子の温度差を大きくすることができる。したがって、流体と粒子との熱交換を促進することができるので、第１観点の粒子構造を用いた磁気冷凍装置の性能を向上できる。
【０００６】
第２観点に係る粒子構造は、第１観点に係る粒子構造において、被膜は、熱硬化性樹脂、熱可塑性樹脂、及び光硬化性樹脂の少なくとも１つの樹脂を含む。
【０００７】
第２観点の粒子構造のように、熱硬化性樹脂、熱可塑性樹脂、及び光硬化性樹脂の少なくとも１つを含む被膜を用いてもよい。
【０００８】
第３観点に係る粒子構造は、第２観点に係る粒子構造において、樹脂は、エポキシ樹脂、メラミン樹脂、フェノール樹脂、フッ素樹脂、ポリエチレン樹脂、及びポリプロピレン樹脂の少なくとも１つを含む。
【０００９】
第３観点の粒子構造のようにエポキシ樹脂、メラミン樹脂、フェノール樹脂、フッ素樹脂、ポリエチレン樹脂、及びポリプロピレン樹脂の少なくとも１つを含む樹脂を用いてもよい。
【００１０】
第４観点に係る粒子構造は、第１観点に係る粒子構造において、被膜は、無機系接着剤を含む。
（【００１１】以降は省略されています）
