特許ウォッチ

公開番号2025178224
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2025086666
出願日2025-05-23
発明の名称フッ素樹脂シート状素材及びそれを含む積層体
出願人ダイキン工業株式会社
代理人弁理士法人タス・マイスター
主分類C08J 7/00 20060101AFI20251128BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】フッ素樹脂の融点以下の温度で接着した場合でも、金属層との接着性に優れたフッ素樹脂シート状素材を提供する。
【解決手段】フッ素樹脂を含むシート状素材であって、少なくとも一方の表面において、下記一般式(A)が成り立つフッ素樹脂シート状素材。
O≧E+0.5 ・・・(A)
O:走査型X線光電子分光分析装置(XPS)によって測定した際に得られた酸素元素比率
E:120℃における、走査型原子間力顕微鏡による表面弾性率の多点測定において、累積相対度数が0.99に達した際の表面弾性率と累積相対度数が0.01に達した際の表面弾性率との差。
【選択図】なし

特許請求の範囲【請求項１】
フッ素樹脂を含むシート状素材であって、少なくとも一方の表面において、下記一般式（Ａ）が成り立つフッ素樹脂シート状素材。
Ｏ≧Ｅ＋０．５・・・（Ａ）
Ｏ：走査型Ｘ線光電子分光分析装置（ＸＰＳ）によって測定した際に得られた酸素元素比率
Ｅ：１２０℃における、走査型原子間力顕微鏡による表面弾性率の多点測定において、累積相対度数が０．９９に達した際の表面弾性率と累積相対度数が０．０１に達した際の表面弾性率との差。
続きを表示（約 980 文字）【請求項２】
更に、上記累積相対度数が０．９９に達した際の表面弾性率と累積相対度数が０．０１に達した際の表面弾性率との差Ｅが、０．３５ＧＰａ≦Ｅ≦３．０ＧＰａである請求項１に記載のフッ素樹脂シート状素材。
【請求項３】
更に、上記酸素元素比率Ｏが１．３５ａｔｏｍｉｃ％＜Ｏ＜２０ａｔｏｍｉｃ％である請求項１又は２記載のフッ素樹脂シート状素材。
【請求項４】
フッ素樹脂を含むシート状素材であって、少なくとも一方の表面において、
２５℃から１２０℃に加熱したときの、２５℃と１２０℃での走査型原子間力顕微鏡による表面弾性率の多点測定において、表面弾性率の中間値（累積相対度数が０．５０に達した際の値）が２０％以上減少するフッ素樹脂シート状素材。
【請求項５】
フッ素樹脂を含むシート状素材であって、少なくとも一方の表面において、
２５℃から１２０℃に加熱したときの、２５℃と１２０℃での走査型原子間力顕微鏡による表面弾性率の多点測定において、表面弾性率の中間値（累積相対度数が０．５０に達した際の値）が２０％以上減少する請求項１記載のフッ素樹脂シート状素材。
【請求項６】
フッ素樹脂が、テトラフルオロエチレン－パーフルオロアルキルビニルエーテル（ＰＦＡ）又はテトラフルオロエチレン－ヘキサフルオロプロピレン（ＦＥＰ）である請求項５記載のフッ素樹脂シート状素材。
【請求項７】
請求項５又は６に記載のフッ素樹脂シート状素材と金属層とを含む積層体。
【請求項８】
フッ素樹脂シート状素材の上記測定面と金属層との接着強度が０．５Ｎ／ｃｍ以上である請求項７記載の積層体。
【請求項９】
更に、フッ素樹脂シート状素材および金属層以外の層を有し、
フッ素樹脂シート状素材表面に設けられた、当該フッ素樹脂シート状素材および金属層以外の層は、ポリイミド、液晶ポリマー、ポリフェニレンスルファイド、シクロオレフィンポリマー、ポリスチレン、エポキシ樹脂、ビスマレイミド、ポリフェニレンオキサイド、ポリフェニレンエーテル、ジビニルベンゼン、及びポリブタジエンからなる群から選択される少なくとも１種からなる層である請求項７に記載の積層体。

発明の詳細な説明【技術分野】
【０００１】
本開示は、フッ素樹脂シート状素材及びそれを含む積層体に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
次世代情報通信（高周波５Ｇ）による高速通信実現のため、アンテナや伝送路に使用されるプリント基板の誘電体（絶縁材料）には、低伝送損失特性が求められている。これらの背景から、プリント基板向けの絶縁材料として、電気特性に優れたフッ素樹脂材料（ＰＴＦＥ、ＰＦＡ等）が注目されている。一方、フッ素樹脂材料は、一般的に他材との接着性に乏しいため、接着性改善としてプラズマ処理等の表面改質技術が用いられている（特許文献１等）。
【０００３】
特許文献２には、フッ素樹脂フィルムに、表面処理とアニール処理とを施し、フッ素樹脂フィルムの寸法変化率と酸素原子比率とを特定の範囲にすることにより、フッ素樹脂フィルムと銅箔とのラミネート時の不良を低減し、かつ、銅箔との接着性にも優れたフッ素樹脂フィルムが得られることが記載されている。
【０００４】
また、特許文献３には、アラミド等の耐熱フィルムの表面に、コロナ放電により表面改質処理を施し、表面弾性率を１．５ＧＰａ以上とすることで、耐熱フィルムと接着剤樹脂との接着性を良好とし、薄型化を可能とすることが記載されている。
また、特許文献４には、半導体封止工程用離型ポリエステルフィルムの表面弾性率を特定の範囲とすることで、離型ポリエステルフィルムのクラックの発生を抑制し、樹脂の流動痕が離型フィルム表面に転写することを回避することが記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１９－１８１７３５号公報
国際第２０２２／１５８５２４号
特開２００４－１２３９２８号公報
特開２０２３－１１６５１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本開示は、フッ素樹脂の融点以下の温度で接着した場合でも、金属層との接着性に優れたフッ素樹脂シート状素材を提供することを目的とする。
【課題を解決するための手段】
【０００７】

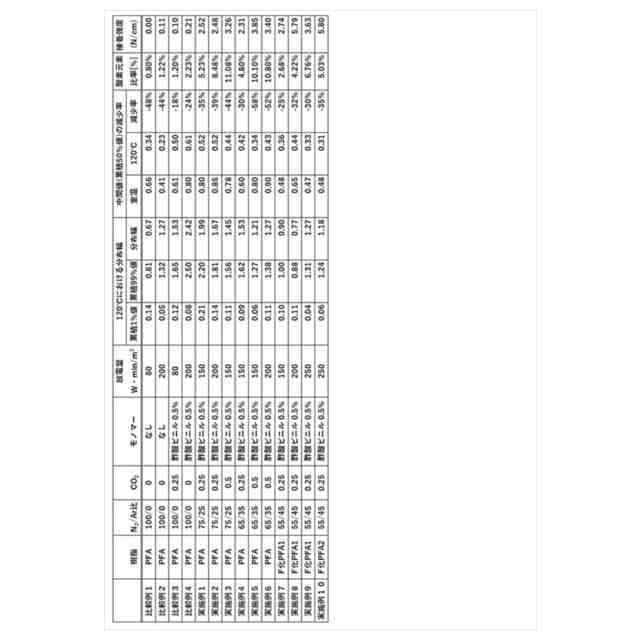

本開示は、フッ素樹脂を含むシート状素材であって、少なくとも一方の表面において、下記一般式（Ａ）が成り立つフッ素樹脂シート状素材である。
Ｏ≧Ｅ＋０．５（Ａ）
Ｏ：走査型Ｘ線光電子分光分析装置（ＸＰＳ）によって測定した際に得られた酸素元素比率
Ｅ：１２０℃における、走査型原子間力顕微鏡による表面弾性率の多点測定において、累積相対度数が０．９９に達した際の表面弾性率と累積相対度数が０．０１に達した際の表面弾性率との差。
【０００８】
更に、上記累積相対度数が０．９９に達した際の表面弾性率と累積相対度数が０．０１に達した際の表面弾性率との差Ｅが、０．３５ＧＰａ≦Ｅ≦３．０ＧＰａであることが好ましい。
更に、上記酸素元素比率Ｏが１．３５ａｔｏｍｉｃ％＜Ｏ＜２０ａｔｏｍｉｃ％であることが好ましい。
【０００９】
本開示は、フッ素樹脂を含むシート状素材であって、少なくとも一方の表面において、
２５℃から１２０℃に加熱したときの、２５℃と１２０℃での走査型原子間力顕微鏡による表面弾性率の多点測定において、表面弾性率の中間値（累積相対度数が０．５０に達した際の値）が２０％以上減少するフッ素樹脂シート状素材でもある。
【００１０】
本開示は、フッ素樹脂を含むシート状素材であって、少なくとも一方の表面において、下記一般式（Ａ）が成り立つフッ素樹脂シート状素材であり、更に、少なくとも一方の表面において、
２５℃から１２０℃に加熱したときの、２５℃と１２０℃での走査型原子間力顕微鏡による表面弾性率の多点測定において、表面弾性率の中間値（累積相対度数が０．５０に達した際の値）が２０％以上減少するフッ素樹脂シート状素材でもある。
Ｏ≧Ｅ＋０．５（Ａ）
Ｏ：走査型Ｘ線光電子分光分析装置（ＸＰＳ）によって測定した際に得られた酸素元素比率
Ｅ：１２０℃における、走査型原子間力顕微鏡による表面弾性率の多点測定において、累積相対度数が０．９９に達した際の表面弾性率と累積相対度数が０．０１に達した際の表面弾性率との差。
（【００１１】以降は省略されています）

関連特許
