公開番号2025174373
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024080697
出願日2024-05-17
発明の名称ガス検出装置および漏洩ガス検出システム
出願人ダイキン工業株式会社
代理人弁理士法人新樹グローバル・アイピー
主分類G01N 21/3504 20140101AFI20251120BHJP(測定;試験)
要約【課題】離れた対象空間に存在する冷媒ガスを検出するガス検出装置を提供する。
【解決手段】ガス検出装置10は、検出部22を備えている。検出部22は、複数の波長範囲のいずれかの波長範囲にある所定波長の光が吸収されることを利用して、対象空間に存在する冷媒ガスを検出する。
【選択図】図1
特許請求の範囲【請求項１】
離れた対象空間に存在するガスを検出するガス検出装置（１０）であって、
所定波長の光が吸収されることを利用して前記ガスを検出する検出部（２２）、
を備え、
検出対象の前記ガスが１，１，１－トリフルオロエタン（Ｒ１４３ａ）であり、前記所定波長が、
１６５０～１６５３（ｎｍ）の第１波長範囲、
１６６２～１６６５（ｎｍ）の第２波長範囲、
２２０７～２２０９（ｎｍ）の第３波長範囲、
２２３６～２２４０（ｎｍ）の第４波長範囲、
２２５３～２２５７（ｎｍ）の第５波長範囲、
２３１９～２３２１（ｎｍ）の第６波長範囲、および
３２９４～３２９９（ｎｍ）の第７波長範囲、
のいずれかの波長範囲にある、
又は、
検出対象の前記ガスがプロパン（Ｒ２９０）であり、前記所定波長が、
１６８５～１６８８（ｎｍ）の第１１波長範囲、
２２７６～２２８０（ｎｍ）の第１２波長範囲、
２３２５～２３２９（ｎｍ）の第１３波長範囲、
３１３７～３１４１（ｎｍ）の第１４波長範囲、
３３６７～３３７２（ｎｍ）の第１５波長範囲、および
３８１９～３８２６（ｎｍ）の第１６波長範囲、
のいずれかの波長範囲にある、
又は、
検出対象の前記ガスがトランスー１，２－ジフルオロエチレン（Ｒ１１３２（Ｅ））であり、前記所定波長が、
１６３４～１６３７（ｎｍ）の第２１波長範囲、
２２６１～２２６７（ｎｍ）の第２２波長範囲、
２２８７～２２８９（ｎｍ）の第２３波長範囲、
３１７２～３１７７（ｎｍ）の第２４波長範囲、および
３２０９～３２１１（ｎｍ）の第２５波長範囲、
のいずれかの波長範囲にある、
ガス検出装置。
続きを表示（約 3,100 文字）【請求項２】
前記所定波長の赤外線を含む第１光（ＩＲ１１）と、前記第１光とは異なる第２光（ＩＲ１２）と、を前記対象空間（ＲＭ）に対して照射する、照射部（１３）と、
前記第１光（ＩＲ１１）が前記対象空間を通過した光である第１通過光（ＩＲ２１）および前記第２光（ＩＲ１２）が前記対象空間を通過した光である第２通過光（ＩＲ２２）を受光する、受光部（２１）と、
をさらに備え、
前記検出部は、前記受光部が受光した前記第１通過光および前記第２通過光に基づいて、前記対象空間に存在する前記ガスを検出する、
請求項１に記載のガス検出装置。
【請求項３】
前記検出部は、演算部を有し、
前記演算部は、
前記受光部が受光した前記第１通過光および前記第２通過光の差分、
に基づいて、前記対象空間に存在する前記ガスの濃度を演算する、
請求項２に記載のガス検出装置。
【請求項４】
離れた対象空間に存在するガスを検出するガス検出装置であって、
予め定められた基本周波数により電流変調によって所定波長の赤外線を含んで発信波長を変調した第１光を、前記対象空間に対して照射する、照射部と、
前記第１光が前記対象空間を通過した光である第１通過光を受光する、受光部と、
前記受光部が受光した前記第１通過光に基づいて、前記対象空間に存在する前記ガスを検出する、検出部と、
を備え、
前記検出部は、
前記第１通過光の前記基本周波数の位相敏感検波信号、
および、
前記第１通過光の前記基本周波数の整数倍波（整数は２以上の整数）の位相敏感検波信号、
に基づいて、前記対象空間に存在する前記ガスを検出し、
検出対象の前記ガスが１，１，１－トリフルオロエタン（Ｒ１４３ａ）であり、前記所定波長が、
１６５０～１６５３（ｎｍ）の第１波長範囲、
１６６２～１６６５（ｎｍ）の第２波長範囲、
２２０７～２２０９（ｎｍ）の第３波長範囲、
２２３６～２２４０（ｎｍ）の第４波長範囲、
２２５３～２２５７（ｎｍ）の第５波長範囲、
２３１９～２３２１（ｎｍ）の第６波長範囲、および
３２９４～３２９９（ｎｍ）の第７波長範囲、
のいずれかの波長範囲にある、
又は、
検出対象の前記ガスがプロパン（Ｒ２９０）であり、前記所定波長が、
１６８５～１６８８（ｎｍ）の第１１波長範囲、
２２７６～２２８０（ｎｍ）の第１２波長範囲、
２３２５～２３２９（ｎｍ）の第１３波長範囲、
３１３７～３１４１（ｎｍ）の第１４波長範囲、
３３６７～３３７２（ｎｍ）の第１５波長範囲、および
３８１９～３８２６（ｎｍ）の第１６波長範囲、
のいずれかの波長範囲にある、
又は、
検出対象の前記ガスがトランスー１，２－ジフルオロエチレン（Ｒ１１３２（Ｅ））であり、前記所定波長が、
１６３４～１６３７（ｎｍ）の第２１波長範囲、
２２６１～２２６７（ｎｍ）の第２２波長範囲、
２２８７～２２８９（ｎｍ）の第２３波長範囲、
３１７２～３１７７（ｎｍ）の第２４波長範囲、および
３２０９～３２１１（ｎｍ）の第２５波長範囲、
のいずれかの波長範囲にある、
ガス検出装置。
【請求項５】
前記検出部は、演算部を有し、
前記演算部は、
前記第１通過光の前記基本周波数の位相敏感検波信号と、前記第１通過光の前記基本周波数の整数倍波（整数は２以上の整数）の位相敏感検波信号との比、
に基づいて、前記対象空間に存在する前記ガスの濃度を演算する、
請求項４に記載のガス検出装置。
【請求項６】
前記受光部は、前記対象空間を挟んで前記照射部と反対側にある物体によって反射又は散乱した光を受光する、
請求項２から５のいずれか１項に記載のガス検出装置。
【請求項７】
検出対象の前記ガスが１，１，１－トリフルオロエタン（Ｒ１４３ａ）であり、前記所定波長が、
３２９４～３２９９（ｎｍ）の第７波長範囲、
の波長範囲にあり、
又は、
検出対象の前記ガスがプロパン（Ｒ２９０）であり、前記所定波長が、
３１３７～３１４１（ｎｍ）の第１４波長範囲、
３３６７～３３７２（ｎｍ）の第１５波長範囲、および
３８１９～３８２６（ｎｍ）の第１６波長範囲、
のいずれかの波長範囲にあり、
又は、
検出対象の前記ガスがトランスー１，２－ジフルオロエチレン（Ｒ１１３２（Ｅ））であり、前記所定波長が、
３１７２～３１７７（ｎｍ）の第２４波長範囲、および
３２０９～３２１１（ｎｍ）の第２５波長範囲、
のいずれかの波長範囲にあり、
前記受光部に受光される光を波長変換する、波長変換部、
をさらに備える、請求項２から５のいずれか１項に記載のガス検出装置。
【請求項８】
検出対象の前記ガスが１，１，１－トリフルオロエタン（Ｒ１４３ａ）であり、前記所定波長が、
１６５０～１６５３（ｎｍ）の第１波長範囲、
１６６２～１６６５（ｎｍ）の第２波長範囲
２２０７～２２０９（ｎｍ）の第３波長範囲、
２２３６～２２４０（ｎｍ）の第４波長範囲、
２２５３～２２５７（ｎｍ）の第５波長範囲、および
２３１９～２３２１（ｎｍ）の第６波長範囲、
のいずれかの波長範囲にある、
又は、
検出対象の前記ガスがプロパン（Ｒ２９０）であり、前記所定波長が、
１６８５～１６８８（ｎｍ）の第１１波長範囲、
２２７６～２２８０（ｎｍ）の第１２波長範囲、および
２３２５～２３２９（ｎｍ）の第１３波長範囲、
のいずれかの波長範囲にある、
又は、
検出対象の前記ガスがトランスー１，２－ジフルオロエチレン（Ｒ１１３２（Ｅ））であり、前記所定波長が、
１６３４～１６３７（ｎｍ）の第２１波長範囲、
２２６１～２２６７（ｎｍ）の第２２波長範囲、および
２２８７～２２８９（ｎｍ）の第２３波長範囲、
のいずれかの波長範囲にある、
請求項２から５のいずれか１項に記載のガス検出装置。
【請求項９】
前記受光部に受光される光を通す、集光レンズ又は望遠鏡（１４）、
をさらに備える、請求項２から５のいずれか１項に記載のガス検出装置。
【請求項１０】
冷媒として前記１，１，１－トリフルオロエタン（Ｒ１４３ａ）又は前記プロパン（Ｒ２９０）又は前記トランスー１，２－ジフルオロエチレン（Ｒ１１３２（Ｅ））が流れる熱交換器（９１）と、前記熱交換器を収容するケーシング（９２）とを有する、空気調和機（９０）と、
前記空気調和機から前記対象空間に漏洩する前記冷媒を前記ガスとして検出する、請求項２から５のいずれか１項に記載のガス検出装置と、
を備え、
前記ケーシングの外面のうち、少なくとも前記対象空間に面する部分は、前記ガスよりも前記赤外線の吸収率が低い、
漏洩ガス検出システム。

発明の詳細な説明【技術分野】
【０００１】
ガス検出装置および漏洩ガス検出システムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１（特開２００６－２７５６４１号公報）に、検出すべきガスを収容する検出用ガスセルおよび基準用のガスを収容する基準用ガスセルを備えるガス濃度測定装置が示されている。この装置では、各ガスセルを透過したレーザー光を受光する光検出器を用いて、検出用ガスセルの中にあるメタンガスの濃度を測定している。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
空気調和機などの冷凍サイクル装置では、冷媒を循環させることが多いが、冷媒回路から冷媒が漏洩することがある。冷媒として、１，１，１－トリフルオロエタン（Ｒ１４３ａ）、プロパン（Ｒ２９０）、又は、トランスー１，２－ジフルオロエチレン（Ｒ１１３２（Ｅ））が冷媒回路内に封入されている冷凍サイクル装置を使う場合、冷媒漏洩を検知するために、冷媒のガス濃度を検出する装置が求められている。
【０００４】
そして、従来は、装置内にガスを誘引してガス濃度を測定する、赤外線吸収分光式の装置や半導体式の装置が用いられている。
【０００５】
しかし、このような装置では、例えば、部屋の天井付近の冷媒ガスを検出することは難しい。可搬式の装置であれば、装置を天井付近に持っていくことができるが、天井付近の空間の多数の箇所において所定のガスを検出したい場合、検出作業に長い時間を要することになる。
【課題を解決するための手段】
【０００６】
第１観点のガス検出装置は、離れた対象空間に存在するガスを検出するガス検出装置であって、検出部を備えている。検出部は、所定波長の光が吸収されることを利用して、ガスを検出する。第１観点のガス検出装置は、検出対象のガスが、１，１，１－トリフルオロエタン（Ｒ１４３ａ）、プロパン（Ｒ２９０）、又は、トランスー１，２－ジフルオロエチレン（Ｒ１１３２（Ｅ））である。
【０００７】

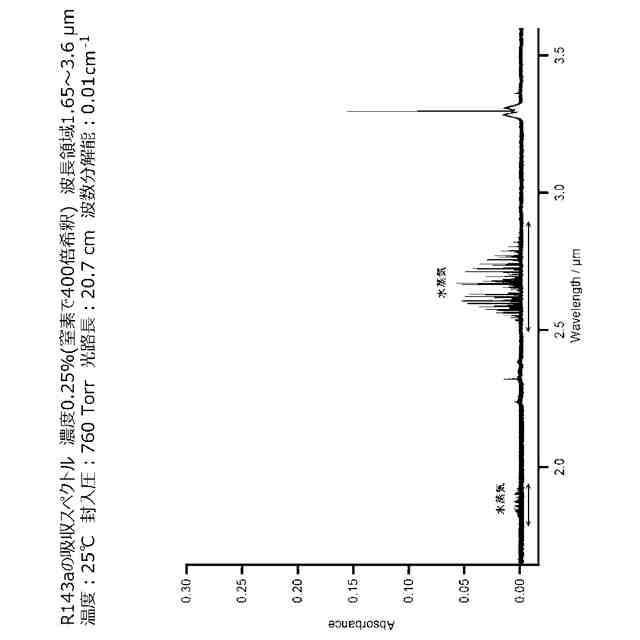

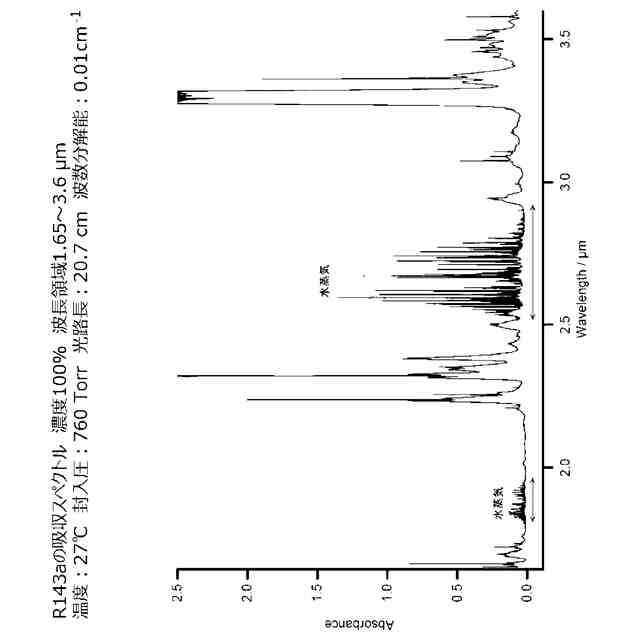

第１観点のガス検出装置は、検出対象のガスが１，１，１－トリフルオロエタン（Ｒ１４３ａ）である場合、所定波長は、

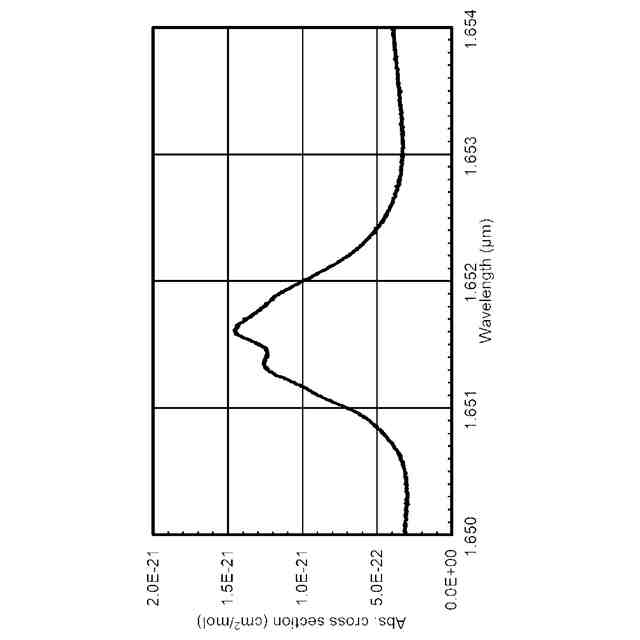

１６５０～１６５３（ｎｍ）の第１波長範囲、
１６６２～１６６５（ｎｍ）の第２波長範囲、

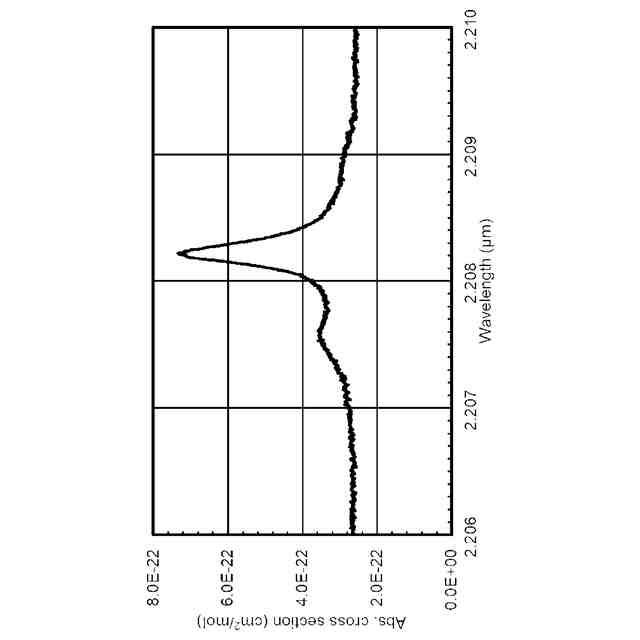

２２０７～２２０９（ｎｍ）の第３波長範囲、

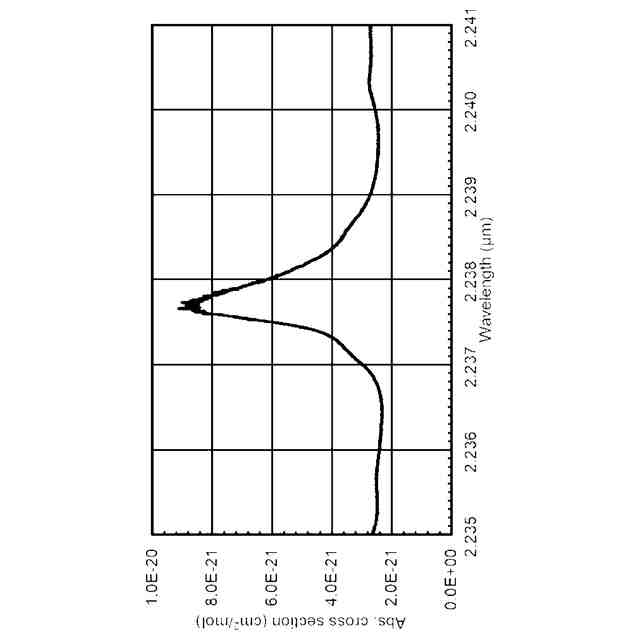

２２３６～２２４０（ｎｍ）の第４波長範囲、

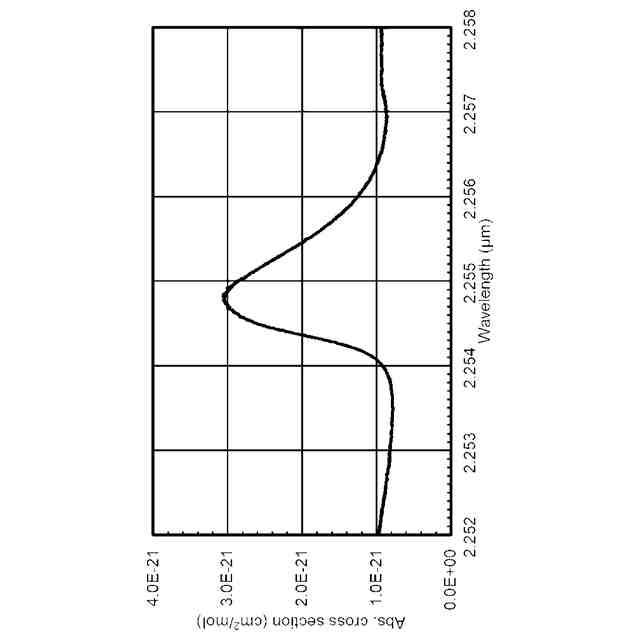

２２５３～２２５７（ｎｍ）の第５波長範囲、
２３１９～２３２１（ｎｍ）の第６波長範囲、および
３２９４～３２９９（ｎｍ）の第７波長範囲、
のいずれかの波長範囲にある。
【０００８】
第１観点のガス検出装置は、検出対象のガスがプロパン（Ｒ２９０）である場合、所定波長は、
１６８５～１６８８（ｎｍ）の第１１波長範囲、
２２７６～２２８０（ｎｍ）の第１２波長範囲、
２３２５～２３２９（ｎｍ）の第１３波長範囲、
３１３７～３１４１（ｎｍ）の第１４波長範囲、
３３６７～３３７２（ｎｍ）の第１５波長範囲、および
３８１９～３８２６（ｎｍ）の第１６波長範囲、
のいずれかの波長範囲にある。
【０００９】
第１観点のガス検出装置は、検出対象のガスがトランスー１，２－ジフルオロエチレン（Ｒ１１３２（Ｅ））である場合、所定波長は、
１６３４～１６３７（ｎｍ）の第２１波長範囲、
２２６１～２２６７（ｎｍ）の第２２波長範囲、
２２８７～２２８９（ｎｍ）の第２３波長範囲、
３１７２～３１７７（ｎｍ）の第２４波長範囲、および
３２０９～３２１１（ｎｍ）の第２５波長範囲、
のいずれかの波長範囲にある。
【００１０】
第２観点のガス検出装置は、第１観点のガス検出装置であって、照射部と、受光部と、をさらに備えている。照射部は、第１光と、第２光とを、対象空間に対して照射する。第１光は、上記の所定波長の赤外線を含む。第２光は、第１光とは異なる光である。受光部は、第１通過光および第２通過光を受光する。第１通過光は、第１光が対象空間を通過した光である。第２通過光は、第２光が対象空間を通過した光である。検出部は、受光部が受光した第１通過光および第２通過光に基づいて、対象空間に存在するガスを検出する。
（【００１１】以降は省略されています）
