発明の名称支持装置
出願人川湖科技股分有限公司,川益科技股ふん有限公司
代理人弁理士法人ITOH
主分類A47B 88/473 20170101AFI20251128BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】相互に対して変位した2つのスライドレールの相対変位速度を、減少させる支持装置を提供する。
【解決手段】支持装置20は、2つのスライドレール52,56と、第1所定特徴部58と、第2所定特徴部60とを備えている。2つのスライドレールは、相互に対して変位可能である。第1所定特徴部は、2つのスライドレールのうちの1つに配置されている。第2所定特徴部は、2つのスライドレールのうちの別の1つに配置されている。2つのスライドレールのうちの1つが所定方向D1に変位した場合に、所定方向への2つのスライドレールのうちの1つの変位速度を減少させるために、第1所定特徴部と第2所定特徴部とは相互に突き当たる。支持装置はさらに、相互に対して変位可能である第1ブラケット22と第2ブラケット24とを備えている。2つのスライドレールは、第1ブラケットに配置されている。
【選択図】図8
特許請求の範囲【請求項１】
第１レールと、
前記第１レールに対して長手方向に変位可能である第２レールと、
前記第１レールと前記第２レールとの間に移動可能に取り付けられている第３レールと、
前記第１レールと前記第３レールとのうちの１つに配置されている第１所定特徴部と、
前記第１レールと前記第３レールとのうちの別の１つに配置されている第２所定特徴部とを備え、
前記第２レールと前記第３レールとが、前記第１レールに対して所定方向に変位した場合に、前記第１レールに対する前記所定方向への前記第３レールと前記第２レールとのうちの１つの変位速度を減少させるために、前記第１所定特徴部と前記第２所定特徴部とは相互に突き当たる、
支持装置。
続きを表示（約 1,700 文字）【請求項２】
前記第２レールと前記第３レールとが、前記第１レールに対して、前記所定方向とは反対の別の所定方向に変位した場合に、前記第１レールに対する前記別の所定方向への前記第３レールと前記第２レールとのうちの１つの変位速度を減少させるために、前記第１所定特徴部と前記第２所定特徴部とは相互に突き当たる、請求項１記載の支持装置。
【請求項３】
さらに、第１ブラケットと、前記第１ブラケットに対して前記長手方向に変位可能である第２ブラケットとを備え、前記第１ブラケットは、第１サイドと、前記第１サイドとは反対側の第２サイドとを含み、
前記第２ブラケットは、前記第１ブラケットの前記第１サイドに伸縮する方式で接続され、前記第１レールと、前記第２レールと、前記第３レールとは、前記第１ブラケットの前記第２サイドに配置されている、請求項１記載の支持装置。
【請求項４】
さらに、前記第１ブラケットに配置されている少なくとも１つの第１通気孔構造と、前記第２ブラケットに配置されている少なくとも１つの第２通気孔構造とを備え、
前記第２ブラケットが前記第１ブラケットに対して所定位置にある場合に、少なくとも１つの前記第１通気孔構造は、少なくとも１つの前記第２通気孔構造に対応する位置にあり、
前記第１ブラケットはさらに、第１壁と、第２壁と、前記第１壁と前記第２壁との間に接続されている側壁とを含み、
少なくとも１つの前記第１通気孔構造は、第１部分と第２部分とを含み、少なくとも１つの前記第１通気孔構造の前記第１部分は、前記第１ブラケットの前記第１壁に配置され、少なくとも１つの前記第１通気孔構造の前記第２部分は、前記第１ブラケットの前記側壁に配置され、少なくとも１つの前記第１通気孔構造の前記第１部分と前記第２部分とは、相互に連通する、請求項３記載の支持装置。
【請求項５】
少なくとも１つの前記第１通気孔構造は、複数の第１通気孔構造を含み、複数の前記第１通気孔構造は、前記長手方向に間隔をおいて配列されている、請求項４記載の支持装置。
【請求項６】
支持装置は、第１ポストと第２ポストとを含むラックに適合され、前記第１ブラケットは、前記第１ポストに取り付けられるように構成され、前記第２ブラケットは、前記第２ポストに取り付けられるように構成されている、請求項３記載の支持装置。
【請求項７】
さらに、前記第１ブラケットに配置されている少なくとも１つの第１通気孔構造と、前記第２ブラケットに配置されている少なくとも１つの第２通気孔構造とを備え、
前記第１ブラケットと前記第２ブラケットとが、それぞれ前記第１ポストと前記第２ポストとに取り付けられた場合に、前記第１レールに対して後退位置にある前記第２レールによって支持された電子機器の所定部分から発生した熱を放熱するために、少なくとも１つの前記第１通気孔構造と少なくとも１つの前記第２通気孔構造とは、相互に連通され、
前記第１ブラケットは、第１壁と、第２壁と、前記第１壁と前記第２壁との間に接続されている側壁とをさらに含み、
少なくとも１つの前記第１通気孔構造は、第１部分と第２部分とを含み、少なくとも１つの前記第１通気孔構造の前記第１部分は、前記第１ブラケットの前記第１壁に配置され、少なくとも１つの前記第１通気孔構造の前記第２部分は、前記第１ブラケットの前記側壁に配置され、
少なくとも１つの前記第１通気孔構造の前記第１部分と前記第２部分とは、相互に連通する、請求項６記載の支持装置。
【請求項８】
少なくとも１つの前記第１通気孔構造は、複数の第１通気孔構造を含み、複数の前記第１通気孔構造は、前記長手方向に間隔をおいて配列されている、請求項７記載の支持装置。
【請求項９】
少なくとも１つの前記第２通気孔構造と少なくとも１つの前記第１通気孔構造とは、同一の構造を有する、請求項４又は５又は７又は８記載の支持装置。
【請求項１０】
前記第１ブラケットと前記第２ブラケットとは、異なる長手方向長さを有する、請求項３ないし８のいずれか１項に記載の支持装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、請求項１の（特徴項に先立つ）プレアンブルに係る支持装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
中華人民共和国実用新案第２１９３３１０９７Ｕ号（特許文献１）は、転動ボールスライドレールを開示している。転動ボールスライドレールは、外レールと、内レールと、中間レールと、規制機構とを備えている。中間レールは、外レールと内レールとの間に配置されている。規制機構は、外レールと中間レールとの間、また中間レールと内レールとの間に配置されている。その上、転動ボールスライドレールはさらに、第１ブロッキング機構と第２ブロッキング機構とを備えている。第１ブロッキング機構は、外レールと中間レールとの間に配置され、中間レールのために緩衝効果と反発防止効果とを与える。第２ブロッキング機構は、中間レールと内レールとの間に配置され、内レールのために緩衝効果と反発防止効果とを与える。
【先行技術文献】
【特許文献】
【０００３】
中華人民共和国実用新案第２１９３３１０９７Ｕ号
【発明の概要】
【０００４】
そこで、本発明は、２つのスライドレールのうちの１つが、別の１つに対して所定距離だけ変位した場合に、２つのスライドレールの相対変位速度を減少させることができる支持装置を提供することを目的とする。
【０００５】
これは、請求項１に記載の支持装置によって達成される。従属請求項は、対応する一層の発展及び改良に関する。
【０００６】
以下の詳細な説明から一層明確に分かるように、請求項に記載した支持装置は、
第１レールと、
第１レールに対して長手方向に変位可能である第２レールと、
第１レールと第２レールとの間に移動可能に取り付けられている第３レールと、
第１レールと第３レールとのうちの１つに配置されている第１所定特徴部と、
第１レールと第３レールとのうちの別の１つに配置されている第２所定特徴部とを備え、
第２レールと第３レールとが、第１レールに対して所定方向に変位した場合に、第１レールに対する所定方向への第３レールと第２レールとのうちの１つの変位速度を減少させるために、第１所定特徴部と第２所定特徴部とは相互に突き当たる。
【０００７】
背景技術とは対照的に、本発明の支持装置は、少なくとも１つの第１通気孔構造を特徴とし、少なくとも１つの第１通気孔構造は、第１ブラケットの第１壁に配置されている第１部分と、第１ブラケットの側壁に配置されている第２部分とを含む。従って、本発明の支持装置は、向上した放熱効率を有する。
【０００８】
様々な図及び図面に示された好ましい実施形態に関する以下の詳細な説明を読んだ後には、本発明のこれらの目的及び他の目的は、当業者に疑いなく明らかになる。
【図面の簡単な説明】
【０００９】
以下では、本発明を、下記の添付の図面を参照しながら、例としてさらに説明する。
【００１０】

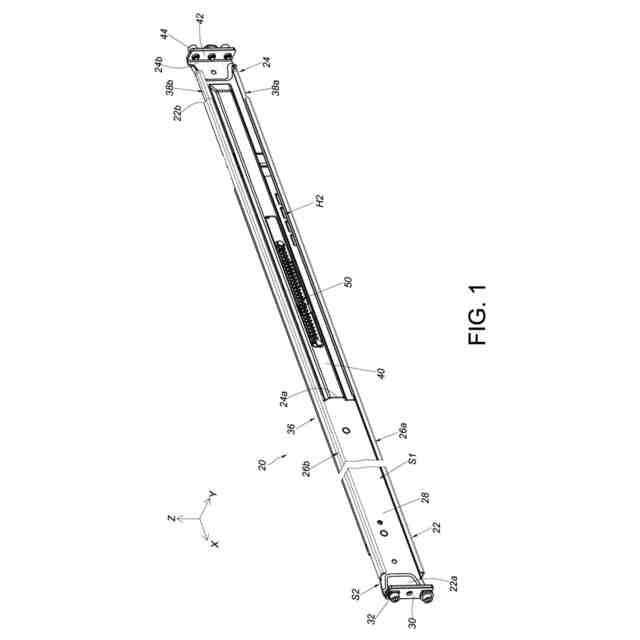

本発明の実施形態に係る支持装置の第１視点での図である。

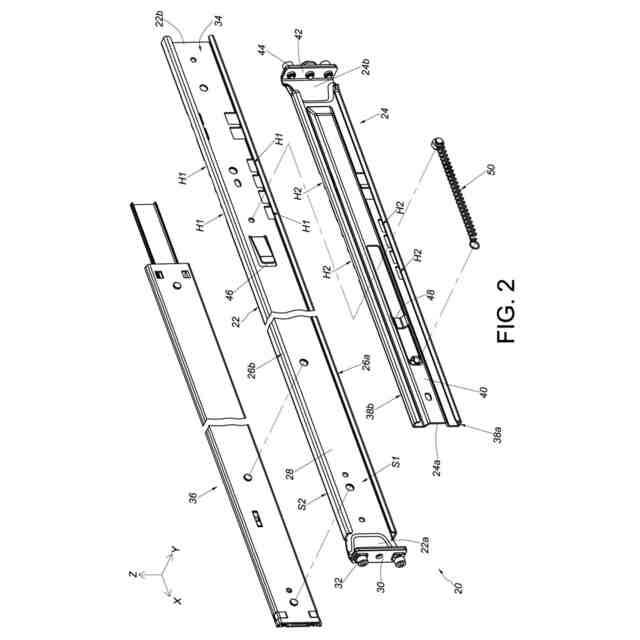

本発明の実施形態に係る支持装置の分解図である。

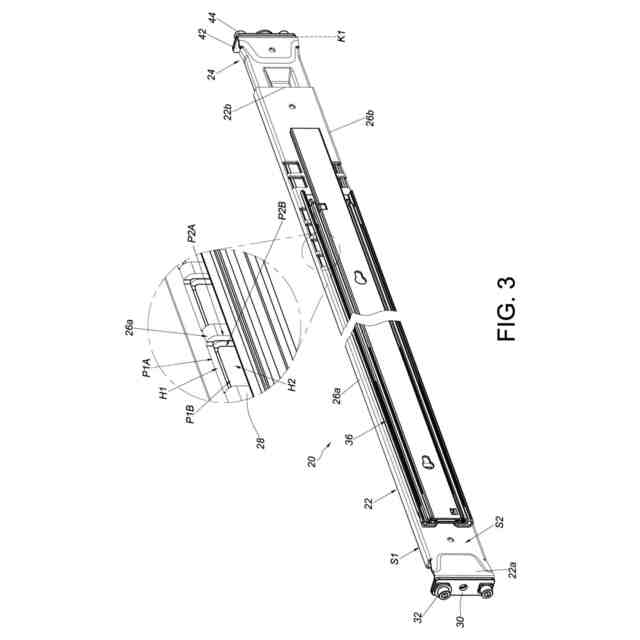

本発明の実施形態に係り、第２視点での［異なる］状態の支持装置の図である。
本発明の実施形態に係り、第２視点での［異なる］状態の支持装置の図である。

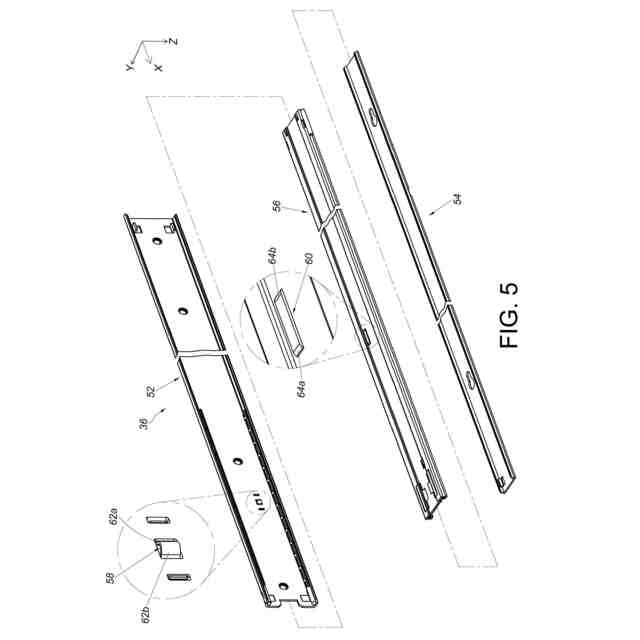

本発明の実施形態に係る支持装置のスライドレール組立体の分解図である。
本発明の実施形態に係り、ラックに適合され、電子機器を支持するように構成されている支持装置の図である。
本発明の実施形態に係り、第２レールと第３レールとが第１レールに対して後退した状態での支持装置の図である。

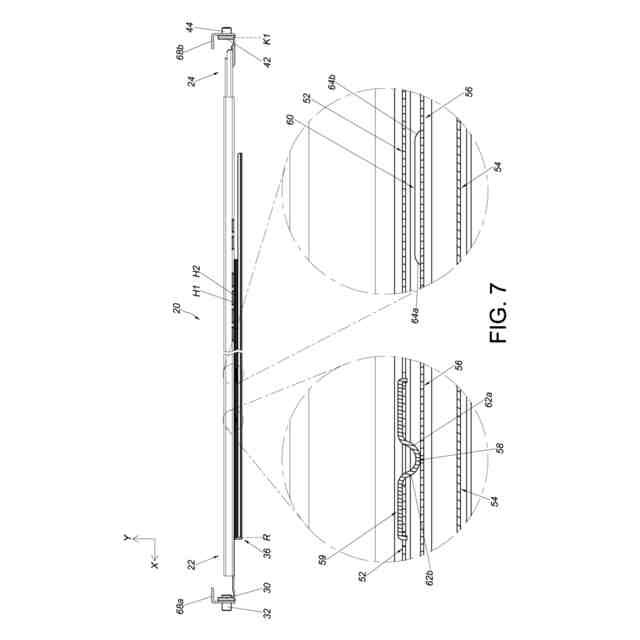

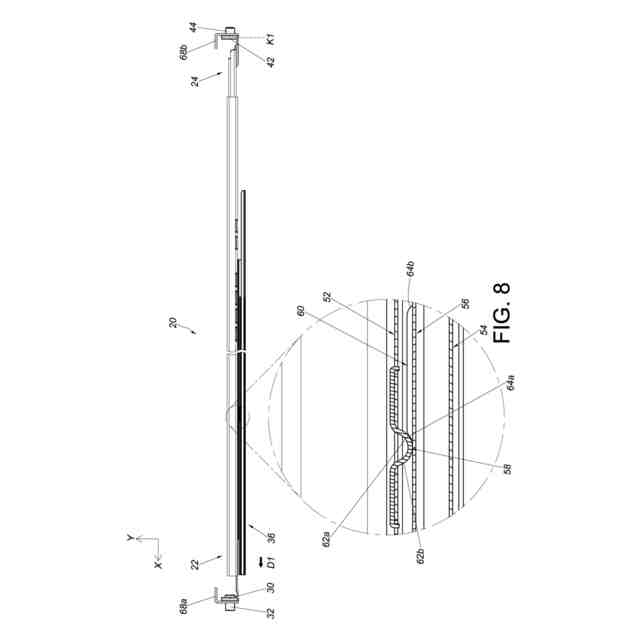

本発明の実施形態に係り、第２レールと第３レールとが第１レールに対して所定方向に変位した状態での支持装置の図である。
本発明の実施形態に係り、弾性力を蓄積するために弾力的に変形する第１所定特徴部を駆動するために、第２レールと第３レールとが第１レールに対して所定方向に変位したする状態での支持装置の図である。

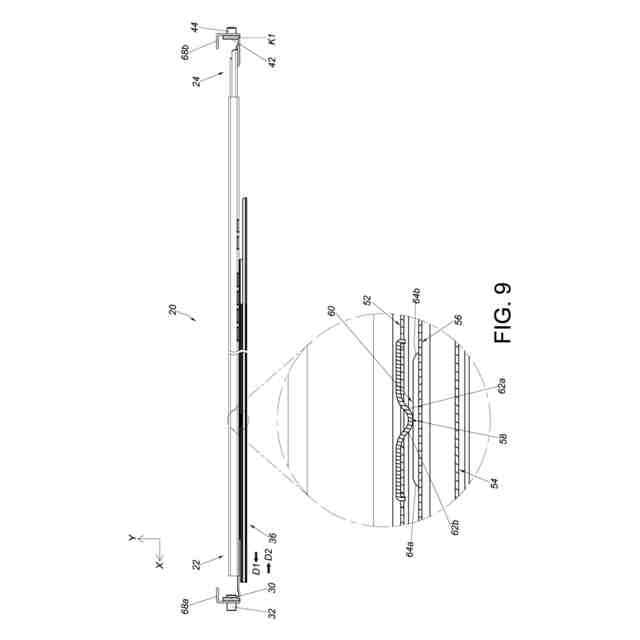

本発明の実施形態に係り、第１所定特徴部を駆動して弾性力を解除するために、第２レールと第３レールとが第１レールに対して所定方向に変位したする状態での支持装置の図である。
【発明を実施するための形態】
