公開番号2025164662
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024173957
出願日2024-10-03
発明の名称スライドレール組立体
出願人川湖科技股分有限公司,川益科技股ふん有限公司
代理人弁理士法人ITOH
主分類A47B 88/43 20170101AFI20251023BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】スライドレールを介してブラケット装置のロック部材を駆動することができるスライドレール組立体を提供する。
【解決手段】スライドレール組立体20は、第1レール22と、第1ブラケット装置24と、第2ブラケット装置26とを備えている。第1レールは、第1所定特徴部28を含む。第1ブラケット装置は、第1レールに配置されている。第2ブラケット装置と第1レールとは、相互に対して移動可能である。第2ブラケット装置は、第2所定特徴部32を有するロック部材30を含む。第1レールと第2ブラケット装置との間の相対移動の間、ロック部材を第1状態S1から第2状態へ切り替えるように移動させるために、第1レールの第1所定特徴部とロック部材の第2所定特徴部とは、相互に突き当たるように構成されている。

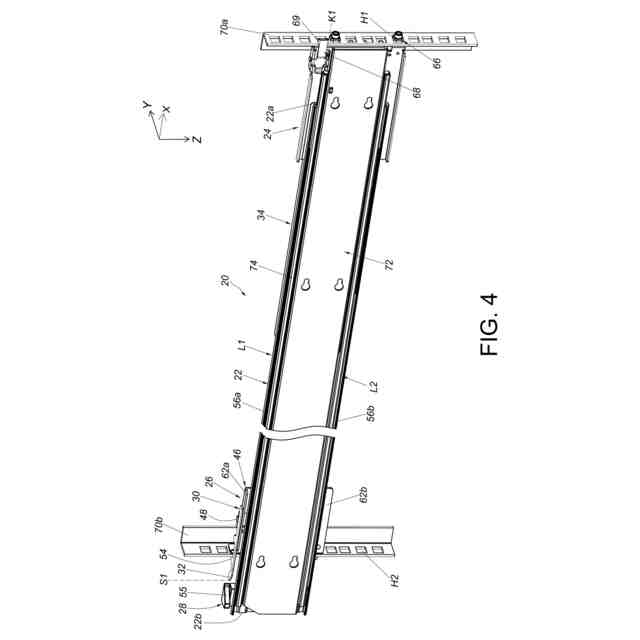

【選択図】図4
特許請求の範囲【請求項１】
第１所定特徴部を含む第１レールと、
前記第１レールに配置されている第１ブラケット装置と、
前記第１レールに対して移動可能である第２ブラケット装置であり、第２所定特徴部を有するロック部材を含む第２ブラケット装置とを備え、
前記第１レールと前記第２ブラケット装置との間の相対移動の間、前記ロック部材を第１状態から第２状態へ切り替えるように移動させるために、前記第１レールの前記第１所定特徴部と前記ロック部材の前記第２所定特徴部とは、相互に突き当たるように構成されている、
スライドレール組立体。
続きを表示（約 2,300 文字）【請求項２】
前記第１レールの前記第１所定特徴部と前記ロック部材の前記第２所定特徴部とのうちの一方は、ガイド部を有し、
前記第１レールは、相互に反対側である第１端部と第２端部とを有し、前記第１ブラケット装置は、前記第１端部に隣接して配置され、前記第２ブラケット装置は、前記第１端部から離れるように前記第１レールに対して移動可能である、請求項１記載のスライドレール組立体。
【請求項３】
前記第１レールは、相互に反対側である第１サイドと第２サイドとを有し、
スライドレール組立体はさらに、前記第１レールの前記第１サイドに取り付けられている補強部材を備え、前記補強部材は、所定の通路を伴って形成され、
前記第２ブラケット装置はさらに、前記第１レールに対して移動可能に、前記補強部材の所定の前記通路に移動可能に取り付けられている延長フレームを含み、
前記延長フレームは、端板を伴って構成され、前記端板は、少なくとも１つの取り付け部材を伴って構成され、前記ロック部材は、前記延長フレームに移動可能に取り付けられ、前記ロック部材が前記第１状態にある場合に、前記ロック部材のロック部は、前記端板に隣接し、前記ロック部材が前記第２状態にある場合に、前記ロック部材の前記ロック部は、前記端板から離れている、請求項２記載のスライドレール組立体。
【請求項４】
前記第２ブラケット装置はさらに、前記ロック部材に弾性力を与えるように構成されている弾性特徴部を含む、請求項２記載のスライドレール組立体。
【請求項５】
前記第１レールは、第１壁と、第２壁と、前記第１壁と前記第２壁との間に接続されている長手方向壁とを含み、前記第１所定特徴部は、前記第１レールの前記第１壁に隣接する、請求項１記載のスライドレール組立体。
【請求項６】
前記第１レールは、第１壁と、第２壁と、前記第１壁と前記第２壁との間に接続されている長手方向壁とを含み、
前記ロック部材は、第１延長アームと、第２延長アームと、前記第１延長アームと前記第２延長アームとの間に接続されている操作部とを含み、前記操作部は、前記第２所定特徴部を含み、前記第１延長アームと前記第２延長アームとは、それぞれ前記第１壁と前記第２壁とに隣接し、
前記第１所定特徴部は、前記第１レールの前記長手方向壁に配置されている、請求項１記載のスライドレール組立体。
【請求項７】
第１ポストと第２ポストとを含むラックに取り付けられるように構成されているスライドレール組立体であって、
第１所定特徴部を含む第１レールと、
前記第１レールに配置されている第１ブラケット装置と、
第２ブラケット装置であり、第２ブラケット装置と前記第１レールとは相互に対して移動可能であり、第２ブラケット装置は、第２所定特徴部を有するロック部材を含む第２ブラケット装置とを備え、
前記第１ブラケット装置は、前記第１レールを前記第１ポストに切り離し可能に取り付けるように構成され、前記第２ブラケット装置は、前記第１レールを前記第２ポストに切り離し可能に取り付けるように構成され、ロック状態にある前記ロック部材は、前記第２ブラケット装置を前記第２ポストにロックするように構成され、
前記第１ブラケット装置が前記第１ポストから切り離された状態で、前記第１レールが前記第２ブラケット装置に対して所定方向に移動されるプロセスの間に、前記第１レールの前記第１所定特徴部と前記ロック部材の前記第２所定特徴部とは、相互に突き当たるように構成され、これにより、前記ロック部材を移動させて前記ロック状態からロック解除状態へ切り替え、前記第２ブラケット装置を前記第２ポストにロックしなくする、
スライドレール組立体。
【請求項８】
前記第１レールの前記第１所定特徴部と前記ロック部材の前記第２所定特徴部とのうちの一方は、ガイド部を有する、請求項７記載のスライドレール組立体。
【請求項９】
前記第１レールは、相互に反対側である第１端部と第２端部とを有し、前記第１ブラケット装置は、前記第１端部に隣接して配置され、前記第２ブラケット装置は、前記第１端部から離れるように前記第１レールに対して移動可能であり、
前記第１レールは、相互に反対側である第１サイドと第２サイドとを有し、スライドレール組立体はさらに、前記第１レールの前記第１サイドに取り付けられている補強部材を備え、前記補強部材は、所定の通路を伴って形成され、
前記第２ブラケット装置はさらに、前記第１レールに対して移動可能に、前記補強部材の所定の前記通路に移動可能に取り付けられている延長フレームを含み、前記延長フレームは、前記第２ポストの取り付け孔に取り付けられるように構成されている取り付け部材を伴って構成され、前記ロック部材は、前記延長フレームに移動可能に取り付けられている、請求項７記載のスライドレール組立体。
【請求項１０】
前記ロック部材は、前記延長フレームに対して旋回され、
前記第２ブラケット装置はさらに、前記ロック部材に弾性力を与えるように構成されている弾性特徴部を含み、
前記第１ブラケット装置は、前記第１ポストの取り付け孔に取り付けられるように構成されている取り付け部を含み、
スライドレール組立体はさらに、前記第１レールの前記第２サイドに位置し、前記第１レールに対して移動可能である第２レールを備えている、請求項９記載のスライドレール組立体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、スライドレール組立体に関し、さらに詳細には、スライドレールを介してブラケット装置のロック部材を駆動することができるスライドレール組立体に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
米国特許第７３５７３６２号は、ブラケットと締結部材とを含むスライドのブラケット位置決め構造を開示している。ブラケットは、端板を含む。締結部材は、ブラケットに枢軸的に接続され、フックアームを伴って構成されている。フックアームは、ロック部を有する。ブラケットの端板の取り付け部材（スタッド）がラックのポストの孔に挿入されると、フックアームがたわんでロック部がポストの縁を横切ることを可能にする。その後、ブラケットをラックのポストにロックするために、締結部材は、弾性部材の弾性力に応じて、ロック状態に保持される。
【発明の概要】
【０００３】
具体的には、ブラケットをラックのポストにロックしなくなるロック解除状態に、ロック状態から切り替えるために、締結部材を移動させるには、ユーザが締結部材を手動で操作する必要がある。従って、このようなロック解除操作の利便性を向上させることが重要である。
【０００４】
本発明は、スライドレールを介してブラケット装置のロック部材を駆動することができるスライドレール組立体を提供する。
【０００５】
本発明の実施形態によれば、スライドレール組立体は、
第１所定特徴部を含む第１レールと、
第１レールに配置されている第１ブラケット装置と、
第１レールに対して移動可能である第２ブラケット装置であり、第２所定特徴部を有するロック部材を含む第２ブラケット装置とを備え、
第１レールと第２ブラケット装置との間の相対移動の間、ロック部材を第１状態から第２状態へ切り替えるように移動させるために、第１レールの第１所定特徴部とロック部材の第２所定特徴部とは、相互に突き当たるように構成されているものである。
【０００６】
本発明の別の実施形態によれば、スライドレール組立体は、第１ポストと第２ポストとを含むラックに取り付けられるように構成されているスライドレール組立体であって、
第１所定特徴部を含む第１レールと、
第１レールに配置されている第１ブラケット装置と、
第２ブラケット装置であり、第２ブラケット装置と第１レールとは相互に対して移動可能であり、第２ブラケット装置は、第２所定特徴部を有するロック部材を含む第２ブラケット装置とを備え、
第１ブラケット装置は、第１レールを第１ポストに切り離し可能に取り付けるように構成され、第２ブラケット装置は、第１レールを第２ポストに切り離し可能に取り付けるように構成され、ロック状態にあるロック部材は、第２ブラケット装置を第２ポストにロックするように構成され、
第１ブラケット装置が第１ポストから切り離された状態で、第１レールが第２ブラケット装置に対して所定方向に移動されるプロセスの間に、第１レールの第１所定特徴部とロック部材の第２所定特徴部とは、相互に突き当たるように構成され、これにより、ロック部材を移動させてロック状態からロック解除状態へ切り替え、第２ブラケット装置を第２ポストにロックしなくするものである。
【０００７】
様々な図及び図面に示された好ましい実施形態に関する以下の詳細な説明を読んだ後には、本発明のこれらの目的及び他の目的は、当業者に疑いなく明らかになる。
【図面の簡単な説明】
【０００８】
本発明の第１実施形態に係り、第１レールと、第１ブラケット装置と、第２ブラケット装置とを備えているスライドレール組立体を示す図である。
本発明の第１実施形態に係るスライドレール組立体の分解図である。
本発明の第１実施形態に係り、第１レールに対して移動可能であるスライドレール組立体の第２ブラケット装置を示す図である。
本発明の第１実施形態に係り、ラックに取り付けられたスライドレール組立体を示す図である。
本発明の第１実施形態に係り、ラックに取り付けられたスライドレール組立体を示す図である。
本発明の第１実施形態に係り、ラックの第１ポストから係合解除されたスライドレール組立体の第１ブラケット装置の締結具を示す図である。
本発明の第１実施形態に係り、第１ポストから切り離されたスライドレール組立体の第１ブラケット装置を示す図である。
本発明の第１実施形態に係り、ラックの第２ポストから係合解除されたスライドレール組立体の第２ブラケット装置のロック部材を示す図である。
本発明の第２実施形態に係るスライドレール組立体を示す図である。
本発明の第２実施形態に係り、第１レールに対して移動可能であるスライドレール組立体の第２ブラケット装置を示す図である。
【発明を実施するための形態】
【０００９】
図１ないし３に示すように、本発明の第１実施形態に係り、スライドレール組立体２０は、第１レール２２と、第１ブラケット装置２４と、第２ブラケット装置２６とを備えている。
【００１０】
第１レール２２は、第１所定特徴部２８を含む。第１ブラケット装置２４は、第１レール２２に配置されている。第２ブラケット装置２６と第１レール２２とは、長手方向に相互に対して移動可能である。図の中で、Ｘ軸は長手方向（又はスライドレールの長さ方向又は移動方向）であり、Ｙ軸は横断方向（又はスライドレールの横方向）であり、Ｚ軸は縦方向（又はスライドレールの高さ方向）である。第２ブラケット装置２６は、ロック部材３０を含む。ロック部材３０は、第２所定特徴部３２を有し、第２所定特徴部３２は、第１所定特徴部２８と相互作用するように構成されている。
（【００１１】以降は省略されています）
