公開番号2025097278
公報種別公開特許公報(A)
公開日2025-06-30
出願番号2024167982
出願日2024-09-27
発明の名称スライドレールキット
出願人川湖科技股分有限公司,川益科技股ふん有限公司
代理人弁理士法人ITOH
主分類A47B 88/49 20170101AFI20250623BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】ラックに適用可能であるスライドレールキットを提供する。
【解決手段】スライドレールキット20は、第1レール22と、第2レール24と、ブラケット装置28とを備えている。第1レールは、外サイドL2と内サイドL1とを有する。第2レールは、第1レールに対して移動可能であり、第1レールの内サイドに隣接して配置される。ブラケット装置は、第1レールに配置され、ラック取り付け特徴部46を含む。凹部構造K1は、第1レールの外サイドに形成され、ラック取り付け特徴部に隣接する。
【選択図】図4
特許請求の範囲【請求項１】
第１サイドフレームと第２サイドフレームとを有するラックに、取り付けられるように構成されているスライドレールキットであって、
外サイドと内サイドとを有する第１レールと、
前記第１レールに対して長手方向に移動可能であり、前記第１レールの前記内サイドに隣接する第２レールと、
前記第１レールに配置されているブラケット装置とを備え、
凹部構造が、前記第１レールの前記外サイドに形成され、前記第１レールの前記内サイドに向かって退避し、凹状空間が、前記凹部構造によって定義され、
前記第１レールは、前記ブラケット装置を介して前記ラックの前記第１サイドフレームに取り付けられるように構成され、
前記第１レールの前記凹部構造は、前記ラックの前記第１サイドフレームの所定部分が、前記凹状空間の中へ延びることを可能にするように構成されている、
スライドレールキット。
続きを表示（約 1,700 文字）【請求項２】
さらに、前記第１レールと前記第２レールとの間に移動可能に取り付けられている第３レールを含み、
前記第１レールは、第１壁と、第２壁と、前記第１壁と前記第２壁との間に接続されている長手方向壁とを含み、通路が、前記第１レールの前記第１壁と、前記第２壁と、前記長手方向壁とによって画定され、前記第３レールを収容し、
前記凹部構造は、前記長手方向壁に部分的に形成され、前記第１レールの前記外サイドに位置し、前記凹部構造は、前記第１レールの前記第１壁と前記第２壁とのうちの少なくとも一方に部分的に形成されている、請求項１記載のスライドレールキット。
【請求項３】
前記凹部構造は、前記第１レールの所定のレール区間に形成されている、請求項１記載のスライドレールキット。
【請求項４】
前記長手方向壁は、前記第１レールの前記外サイドに、複数の第１面と、第２面とを有し、前記第２面は、前記第１面同士の間に位置し、
前記第１面と前記第２面とは、スライドレールキットの横断方向に横断方向距離をもって相互にスペースをおき、前記凹状空間は、前記第２面の上方に形成されている、請求項２記載のスライドレールキット。
【請求項５】
前記第１面と前記第２面とは、スライドレールキットの前記横断方向に、異なる横断方向位置にある、請求項４記載のスライドレールキット。
【請求項６】
前記第１レールの前記長手方向壁は、第１長手方向区間と、第２長手方向区間と、前記第１長手方向区間と前記第２長手方向区間との間に接続されているリブ部分とを含み、
前記第１長手方向区間と前記第２長手方向区間とのそれぞれが、前記第１面を有し、前記リブ部分は、前記第２面を有する、請求項４記載のスライドレールキット。
【請求項７】
前記第１レールは、相互に反対側である第１端部と第２端部とを有し、前記凹部構造は、前記第１端部と前記第２端部とのうちの一方に隣接して配置され、
前記ラックの前記第１サイドフレームは、少なくとも１つのポストを含み、前記ブラケット装置は、少なくとも１つの前記ポストに取り付けられるように構成されている、請求項１記載のスライドレールキット。
【請求項８】
外サイドを有する第１レールと、
前記第１レールに配置され、ラック取り付け特徴部を含むブラケット装置とを備え、
凹部構造が、前記第１レールの前記外サイドに形成され、前記ラック取り付け特徴部の側方に隣接する、
スライドレールキット。
【請求項９】
前記第１レールは、前記外サイドと反対側である内サイドを有し、
スライドレールキットはさらに、前記第１レールに対して長手方向に移動可能であり、前記第１レールの前記内サイドに隣接する第２レールを含み、
前記ブラケット装置は、前記ラック取り付け特徴部を伴って構成されているブラケットを含み、前記ブラケットは、前記第１レールに対して移動可能であり、
前記ブラケットが前記第１レールに対して取り付け位置にある場合に、前記第１レールの前記外サイドでの前記凹部構造は、前記ブラケットの前記ラック取り付け特徴部の前記側方に隣接して位置する、請求項８記載のスライドレールキット。
【請求項１０】
前記第１レールは、第１壁と、第２壁と、前記第１壁と前記第２壁との間に接続されている長手方向壁とを含み、
前記凹部構造は、前記第１レールの前記外サイドで前記長手方向壁に形成され、前記第１レールの前記内サイドに向かって退避し、凹状空間が、前記凹部構造によって定義され、
前記長手方向壁は、前記第１レールの前記外サイドに、複数の第１面と、第２面とを有し、前記第２面は、前記第１面同士の間に位置し、
前記第１面と前記第２面とは、スライドレールキットの横断方向に横断方向距離をもって相互にスペースをおき、前記凹状空間は、前記第２面の上方に形成され、
前記第１面と前記第２面とは、スライドレールキットの前記横断方向に、異なる横断方向位置にある、請求項９記載のスライドレールキット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、スライドレールキットに関し、さらに詳細には、ラックに適用可能であるスライドレールキットに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
米国特許第１０２２５９４５号には、第１レールと、第２レールと、第３レールと、延長部材とを備えているスライドレール組立体が開示されている。第１レールは、第１チャンネルを有する。第２レールは、第１レールに対して移動可能である。第３レールは、第１レールと第２レールとの間に移動可能に取り付けられている。延長部材は、第１レールに接続されている。延長部材の表面と第３レールの外面とは、実質的に同一平面上に位置する。ラック（又はキャビネット）の両側で第１レールが占有する横断方向のスペースを減らすために、第１レールは短く構成されている。これにより、第１レール全体が、ラックの前ポストと後ポストとの間のスペースの中に配置されることが可能である。このような構成によれば、第２レールは、幅の大きい搬送の物品（シャーシなど）を搬送することができる。しかし、第１レールの長さが制限され、これにより、スライドレールの全体的な構造強度を低下させ、追加延長部材が必要となるため、スライドレール組立体を組み立てる複雑さを増大させる。
【発明の概要】
【０００３】
しかし、さまざまな市場の要求に応じて、さまざまなスライドレール製品を開発することが重要である。
【０００４】
本発明は、ラックに適用可能であるスライドレールキットに関する。
【０００５】
本発明の実施形態によれば、スライドレールキットは、第１サイドフレームと第２サイドフレームとを有するラックに、取り付けられるように構成されているスライドレールキットであって、
外サイドと内サイドとを有する第１レールと、
第１レールに対して長手方向に移動可能であり、第１レールの内サイドに隣接する第２レールと、
第１レールに配置されているブラケット装置とを備え、
凹部構造が、第１レールの外サイドに形成され、第１レールの内サイドに向かって退避し、凹状空間が、凹部構造によって定義され、
第１レールは、ブラケット装置を介してラックの第１サイドフレームに取り付けられるように構成され、
第１レールの凹部構造は、ラックの第１サイドフレームの所定部分が、凹状空間の中へ延びることを可能にするように構成されているものである。
【０００６】
本発明の別の実施形態によれば、スライドレールキットは、外サイドを有する第１レールと；第１レールに配置され、ラック取り付け特徴部を含むブラケット装置とを備え；凹部構造が、第１レールの外サイドに形成され、ラック取り付け特徴部の側方に隣接するものである。
【０００７】
様々な図及び図面に示された好ましい実施形態に関する以下の詳細な説明を読んだ後には、本発明のこれらの目的及び他の目的は、当業者に疑いなく明らかになる。
【図面の簡単な説明】
【０００８】
本発明の第１実施形態に係り、スライドレールキットを第１視野角で示す図である。
本発明の第１実施形態に係り、第１取り付け位置にあるブラケットを伴って、第２視野角でスライドレールキットを示す図である。

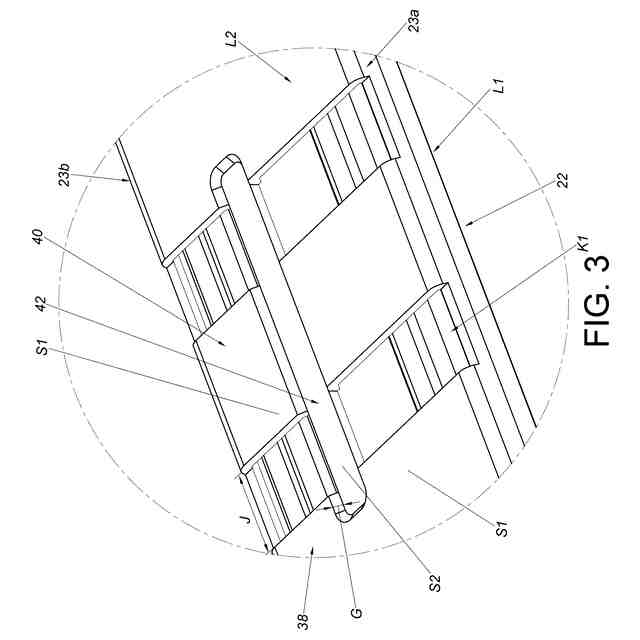

図２の領域Ａの拡大図である。

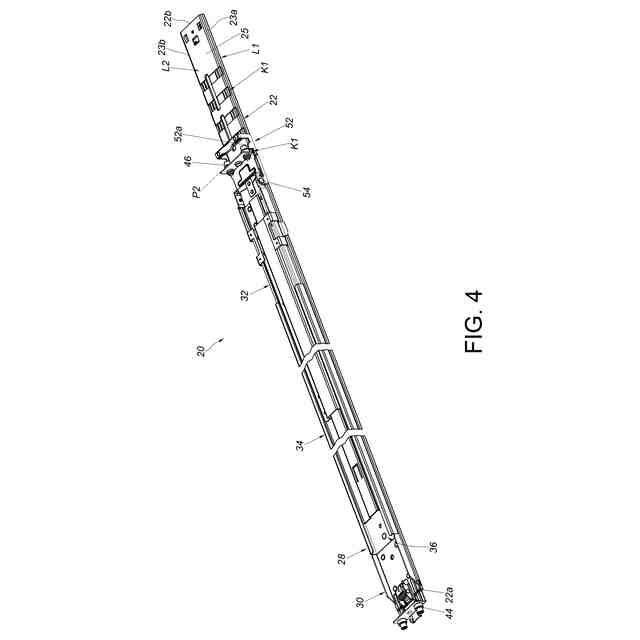

本発明の第１実施形態に係り、第２取り付け位置にあるブラケットを伴って、第２視野角でスライドレールキットを示す図である。

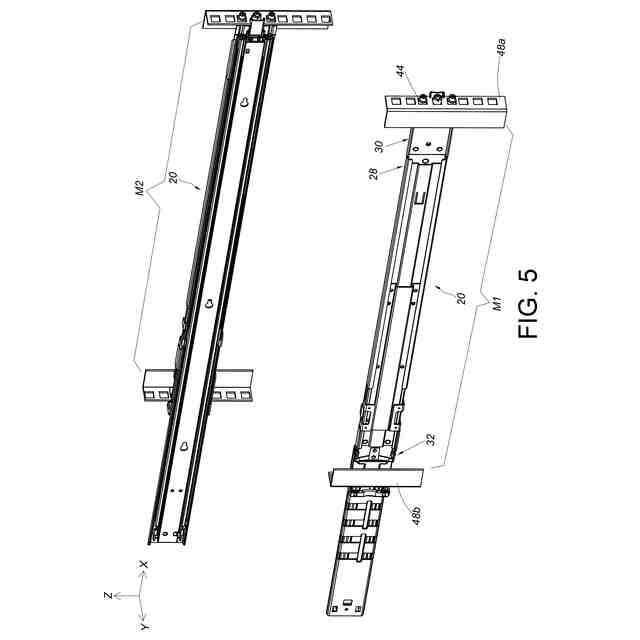

本発明の第１実施形態に係り、ラックに取り付けられている一対のスライドレールキットを示す図である。
本発明の第１実施形態に係り、ラックの第１サイドフレームと第２サイドフレームとにそれぞれ取り付けられたスライドレールキットを示す図である。

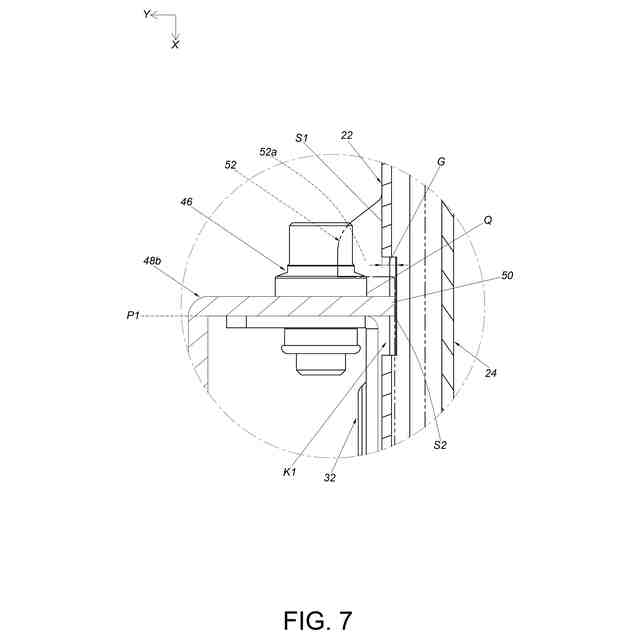

図６の領域Ａの拡大図である。

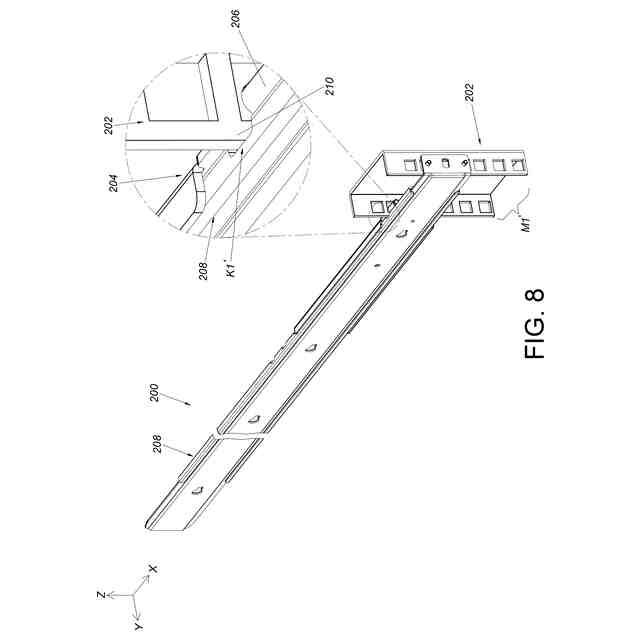

本発明の第２実施形態に係り、ラックの第１サイドフレームに取り付けられたスライドレールキットを示す図である。
【発明を実施するための形態】
【０００９】
図１に示すように、本発明の第１実施形態に係り、スライドレールキット２０は、第１レール２２と、第２レール２４と、第３レール２６とを備えている。第１レール２２と、第２レール２４と、第３レール２６とは、相互に対して長手方向に移動可能である。図の中で、Ｘ軸は長手方向（又はスライドレールの長さ方向又は移動方向）であり、Ｙ軸は横断方向（又はスライドレールの横方向）であり、Ｚ軸は縦方向（又はスライドレールの高さ方向）である。第３レール２６は、第１レール２２と第２レール２４との間に移動可能に取り付けられている。第１レール２２は、相互に反対側である内サイドＬ１と外サイドＬ２とを有する。
【００１０】
好ましくは、第１レール２２は、第１壁２３ａと、第２壁２３ｂと、第１レール２２の第１壁２３ａと第２壁２３ｂとの間に接続されている長手方向壁２５とを含む。通路が、第１壁２３ａと、第２壁２３ｂと、長手方向壁２５とによって画定され、第１レール２２の内サイドＬ１に第３レール２６を収容するように構成されている。第２レール２４は、第１レール２２の内サイドＬ１に隣接して配置されている。本実施形態では、第２レール２４は、第３レール２６に取り付けられ、第１レール２２の内サイドＬ１に隣接する。
（【００１１】以降は省略されています）
