公開番号2025015339
公報種別公開特許公報(A)
公開日2025-01-30
出願番号2023118692
出願日2023-07-20
発明の名称組立家具
出願人個人
代理人個人
主分類A47B 47/04 20060101AFI20250123BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】組立性に優れ、耐荷重性に優れた組立家具を提供する。

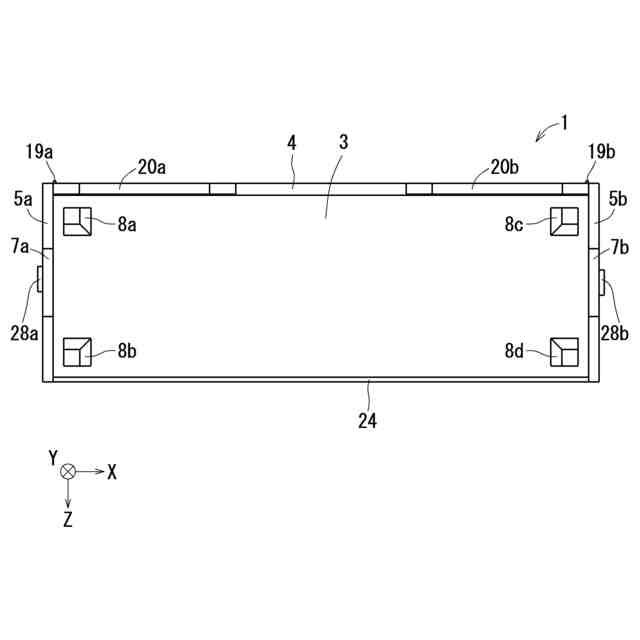

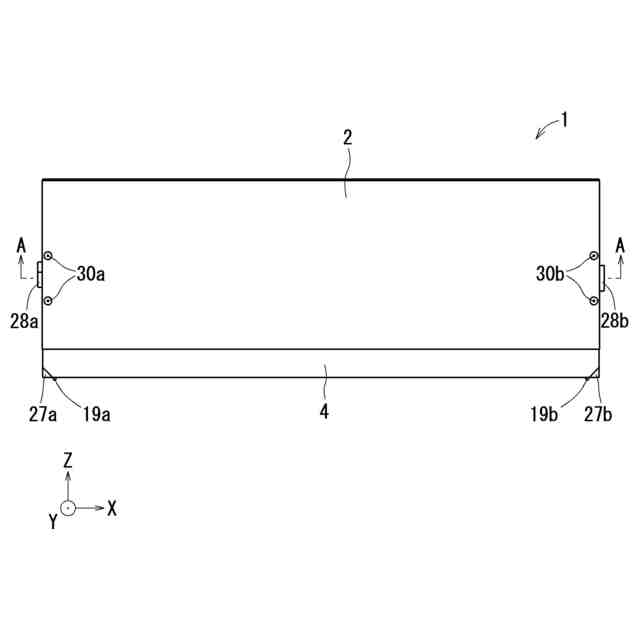

【解決手段】組立家具1は、天板2と、棚板4と、地板3と、一対の第1側板5a,5bと、一対の第2側板7a,7bと、複数の脚部材8a～8dと、を含む。一対の第1側板5a,5bは、棚板4の第1方向Xの両端部と、地板3の第1方向Xの両端部とを連結し、第1方向Xおよび第2方向Yに垂直な第3方向Zの中間部に、第1方向Xに互いに対向する表面とは反対側の表面上で開口し、第2方向Yに延びる嵌合溝6a,6bを有する。一対の第2側板7a,7bは、第1側板5a,5bの嵌合溝6a,6bに臨んで第3方向Zに対向し、かつ第2方向Yに延びる2つの内壁面にそれぞれ接触する2つの側面を有し、第1側板5a,5bから第2方向Yに突出して天板2の第1方向Xの両端部にそれぞれ連結される一端部を有する。複数の脚部材8a～8dは、地板3に固定される。

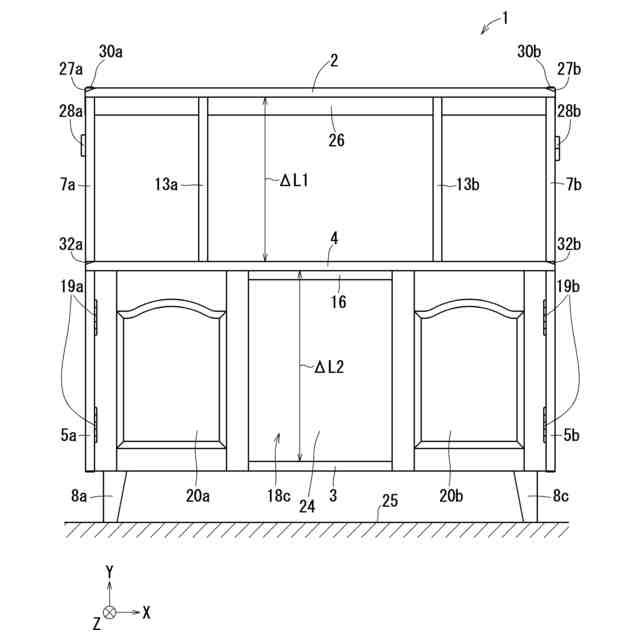

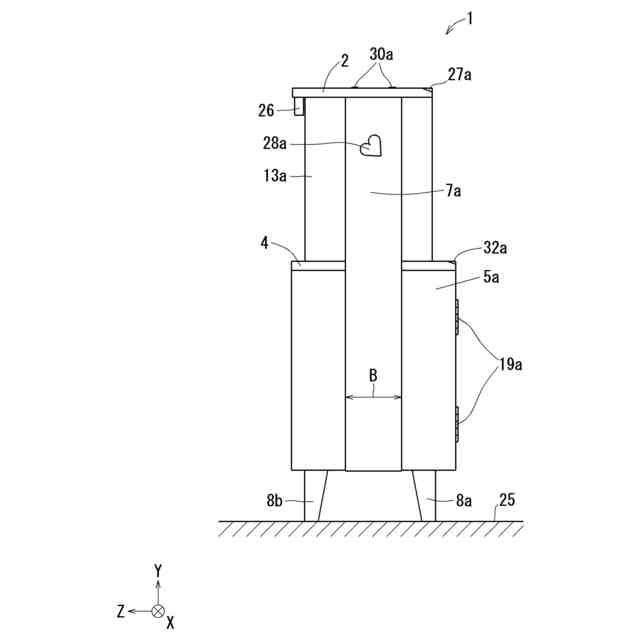

【選択図】図1
特許請求の範囲【請求項１】
第１方向に延びる天板と、
前記第１方向に延び、前記天板に対して前記第１方向に垂直な第２方向に前記天板との間に間隔をあけて位置する棚板と、
前記第１方向に延び、前記棚板に対して前記第２方向に前記棚板との間に間隔をあけて位置する地板と、
前記棚板の前記第１方向の両端部と、前記地板の前記第１方向の両端部とを連結する一対の第１側板であって、前記第１方向および前記第２方向に垂直な第３方向の中間部に、前記第１方向に互いに対向する表面とは反対側の表面上で開口し、前記第２方向に延びる嵌合溝を有する一対の第１側板と、
前記第１側板の前記嵌合溝に臨んで前記第３方向に対向し、かつ前記第２方向に延びる２つの内壁面にそれぞれ接触する２つの側面を有し、前記第１側板から前記第２方向に突出して前記天板の前記第１方向の両端部にそれぞれ連結される一端部を有する一対の第２側板と、
前記地板に固定される複数の脚部材と、を含むことを特徴とする組立家具。
続きを表示（約 370 文字）【請求項２】
前記一対の第１側板の前記嵌合溝に前記第１方向に臨む内面に固定され、前記内面から離反するように傾斜し、前記第３方向に延びる第１支持面を有する一対の第１掛止め部材と、
前記一対の第２側板の前記第１方向に互いに対向する表面に固定され、前記一対の第１掛止め部材の前記第１支持面に平行な第２支持面を有する一対の第２掛止め部材と、をさらに含むこと特徴とする請求項１に記載の組立家具。
【請求項３】
前記天板と前記棚板との間に介在され、前記天板および前記棚板にそれぞれ対向する端面に開口し、前記第３方向に延びる長溝が設けられる隔壁部材と、
前記天板および前記棚板にそれぞれ固定され、前記長溝に嵌まり込んだ状態で前記第３方向に延びる突条と、をさらに含むことを特徴とする請求項１または２に記載の組立家具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、物品を収納するための収納ボックスなどとして用いられる組立家具に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来技術の組立家具は、たとえば特許文献１に記載されている。この従来技術では、複数の矩形板と、複数の棒状のジョイント部材と、複数の連結具とを備える。矩形板とジョイント部材とは、係合片によって連結され、４つの矩形板によって四角形の収納ボックスが構成される。このような収納ボックスは、連結具によって組立てられた収納ボックスの上または隣に他の収納ボックスを連結することによって組立てられる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－８８６２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の従来技術では、矩形板とジョイント部材とは係合片によって連結され、収納ボックス同士が連結具によって連結されるので、重量物または衝撃力などの大きな荷重が収容ボックスに作用すると、連結具が破損し、ジョイント部材と矩形板との連結状態および収容ボックス同士の連結状態が破壊されるおそれがあり、耐荷重性が低いという問題がある。また、複数の矩形板と複数のジョイント部材とを連結するために多数の連結具を差込まなければならず、収納ボックスの組立て作業に手間を要するという問題がある。
【０００５】
本発明の目的は、高い耐荷重性を有し、組立性に優れた組立家具を提供することである。
【課題を解決するための手段】
【０００６】
本発明は、第１方向に延びる天板と、
前記第１方向に延び、前記天板に対して前記第１方向に垂直な第２方向に前記天板との間に間隔をあけて位置する棚板と、
前記第１方向に延び、前記棚板に対して前記第２方向に前記棚板との間に間隔をあけて位置する地板と、
前記棚板の前記第１方向の両端部と、前記地板の前記第１方向の両端部とを連結する一対の第１側板であって、前記第１方向および前記第２方向に垂直な第３方向の中間部に、前記第１方向に互いに対向する表面とは反対側の表面上で開口し、前記第２方向に延びる嵌合溝を有する一対の第１側板と、
前記第１側板の前記嵌合溝に臨んで前記第３方向に対向し、かつ前記第２方向に延びる２つの内壁面にそれぞれ接触する２つの側面を有し、前記第１側板から前記第２方向に突出して前記天板の前記第１方向の両端部にそれぞれ連結される一端部を有する一対の第２側板と、
前記地板に固定される複数の脚部材と、を含むことを特徴とする組立家具である。
【０００７】

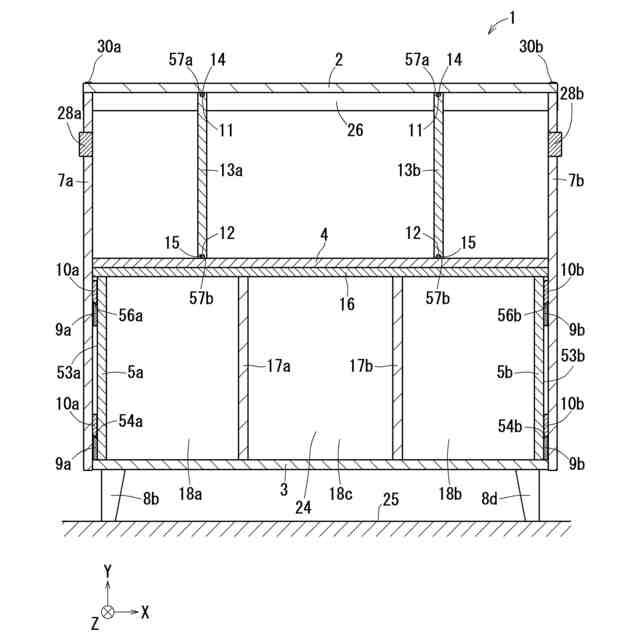

また本発明は、前記一対の第１側板の前記嵌合溝に前記第１方向に臨む内面に固定され、前記内面から離反するように傾斜し、前記第３方向に延びる第１支持面を有する一対の第１掛止め部材と、
前記一対の第２側板の前記第１方向に互いに対向する表面に固定され、前記一対の第１掛止め部材の前記第１支持面に平行な第２支持面を有する一対の第２掛止め部材と、をさらに含むこと特徴とする。
【０００８】
また本発明は、前記天板と前記棚板との間に介在され、前記天板および前記棚板にそれぞれ対向する端面に開口し、前記第３方向に延びる長溝が設けられる隔壁部材と、
前記天板および前記棚板にそれぞれ固定され、前記長溝に嵌まり込んだ状態で前記第３方向に延びる突条と、をさらに含むことを特徴とする。
【発明の効果】
【０００９】
本発明によれば、第２側板が第１側板の嵌合溝に嵌合され、地板の第１方向の両端部と棚板の第１方向の両端部とが第１側板によって連結され、地板の第１方向の両端部と天板の第１方向の両端部とが第２側板によって連結されるので、組立作業が容易であり、耐荷重性に優れた組立家具を提供することができる。
【００１０】
また本発明によれば、第１側板に第１掛止め部材が固定され、第２側板に第２掛止め部材が固定されるので、第２側板を嵌合溝に嵌合させることによって、第１掛止め部材に第２掛止め部材が掛止められ、第１側板と第２側板とが高い強度で連結される。これによって天板および棚板の耐荷重性が向上され、耐加重性に優れた組立家具を提供することができる。
（【００１１】以降は省略されています）
