公開番号2024180239
公報種別公開特許公報(A)
公開日2024-12-26
出願番号2023188372
出願日2023-11-02
発明の名称インターロックキット及び関連する家具アセンブリ
出願人川湖科技股分有限公司,川益科技股ふん有限公司
代理人個人,個人,個人
主分類A47B 88/50 20170101AFI20241219BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】組み付け誤差の許容範囲を有する、インターロックキット及び関連する家具アセンブリを提供する。
【解決手段】キャビネット本体と引き出しとに適合されたインターロックキットが提供される。第1フィッティング部材34は、キャビネット本体に着脱可能に取り付けられ、第1所定寸法を有する。第2フィッティング部材36は、引き出しに着脱可能に取り付けられ、第2所定寸法H2を有する。所定の隙間が、第1所定寸法H1と第2所定寸法H2との差によって規定される。インターロック機構40は、第1フィッティング部材34に配置されている。第2フィッティング部材36が、所定の隙間と第1フィッティング部材の位置とによって規定された取り付け範囲の中の位置に取り付けられている限り、第2フィッティング部材36は、インターロック機構40を正常に作動させるために、引き出しによって常に移動させることができる。

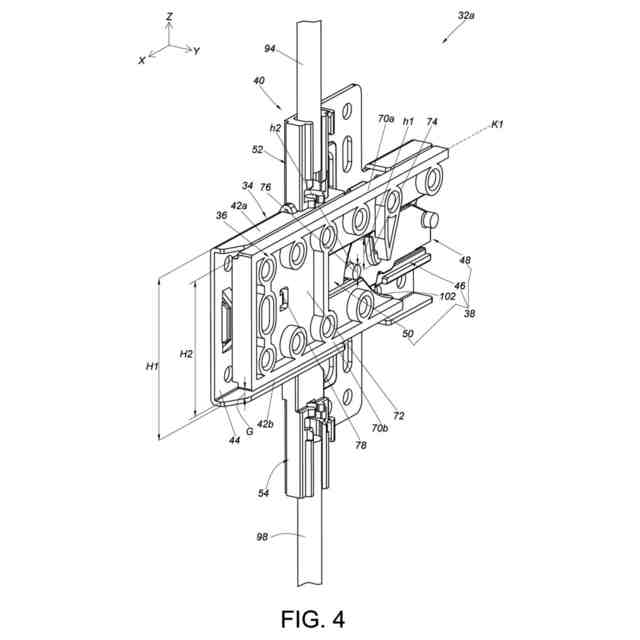

【選択図】図4
特許請求の範囲【請求項１】
キャビネット本体と、前記キャビネット本体に対して変位可能である引き出しとに適合されたインターロックキットであって、
第１所定寸法を有する第１フィッティング部材と、
第２所定寸法を有する第２フィッティング部材と、
前記第１フィッティング部材に配置されている補助装置であり、補助部材を含む補助装置と、
前記第１フィッティング部材に配置されているインターロック機構とを備え、
所定の隙間が、前記第１所定寸法と前記第２所定寸法との間の差によって規定され、
所定の前記隙間と前記第１フィッティング部材の位置とで規定された取り付け範囲の中の取り付け位置で、前記第２フィッティング部材が前記引き出しに取り付けられ、かつ前記第２フィッティング部材が、前記第１フィッティング部材に対して所定方向に移動された場合に、前記補助部材は、駆動されて第１補助位置から第２補助位置へ移動し、前記インターロック機構をロック状態に保持する、インターロックキット。
続きを表示（約 3,000 文字）【請求項２】
前記第１フィッティング部材は、前記キャビネット本体に着脱可能に取り付けられ、前記第１フィッティング部材は、第１壁と、第２壁と、前記第１壁及び前記第２壁の間に接続された中間壁とを含み、前記第１壁と前記第２壁と前記中間壁とは、協働して前記第１フィッティング部材の空間を画定し、
前記第１フィッティング部材の前記第１所定寸法は、高さ方向での前記第１壁と前記第２壁との間の距離によって規定された前記第１フィッティング部材の第１所定高さであり、前記第２フィッティング部材の前記第２所定寸法は、前記高さ方向での前記第２フィッティング部材の第２所定高さであり、所定の前記隙間は、前記第１フィッティング部材の前記第１所定高さと、前記第２フィッティング部材の前記第２所定高さとの差によって規定され、
前記第２フィッティング部材は、前記引き出しに着脱可能に取り付けられ、前記補助装置はさらに、ベースと作業部材とを含み、前記ベースは、前記第１フィッティング部材の前記空間の内側に取り付けられ、前記作業部材は、前記ベースに対して相対的に移動可能であり、前記補助部材は、前記ベースに対して相対的に移動可能であり、前記インターロック機構は、少なくとも１つのロック部材を含み、
所定の前記隙間と前記第１フィッティング部材の位置とで規定された前記取り付け範囲の中の前記取り付け位置で、前記第２フィッティング部材が前記引き出しに取り付けられ、かつ前記引き出しが、前記所定方向に後退位置から伸長位置に向かって変位した場合に、前記第２フィッティング部材は、前記作業部材を駆動して第１作業位置から第２作業位置へ移動させ、前記補助部材を駆動して前記第１補助位置から前記第２補助位置へ移動させ、少なくとも１つの前記ロック部材をロック位置に保持する、請求項１記載のインターロックキット。
【請求項３】
前記第２フィッティング部材は作動部を含み、前記作業部材は作業部を含み、
前記引き出しが前記後退位置から前記伸長位置に向かって変位する間に、前記作動部は、前記作業部材を駆動して前記第１作業位置から前記第２作業位置へ移動させるために、前記作業部に対して突き当たる、請求項２記載のインターロックキット。
【請求項４】
前記高さ方向での前記作動部の伸長長さは、前記高さ方向での前記作業部の伸長長さと異なり、
所定の前記隙間と前記第１フィッティング部材の位置とによって規定された前記取り付け範囲の中の前記取り付け位置で、前記第２フィッティング部材が前記引き出しに取り付けられた場合に、前記作動部は、前記作業部に対応する位置にあり、
前記引き出しが前記後退位置から前記伸長位置に向かって変位する間に、前記作動部は前記作業部に突き当たり、前記作業部材を駆動して前記第１作業位置から前記第２作業位置へ移動させる、請求項３記載のインターロックキット。
【請求項５】
前記高さ方向での前記作動部の前記伸長長さと、前記高さ方向での前記作業部の前記伸長長さとのうちの一方は、前記高さ方向での前記作動部の前記伸長長さと、前記高さ方向での前記作業部の前記伸長長さとのうちの他方よりも大きい、請求項４記載のインターロックキット。
【請求項６】
前記補助装置はさらに、ベースと、前記ベースに対して相対的に移動可能な作業部材とを含み、前記作業部材は作業部を含み、前記第２フィッティング部材は作動部を含み、
高さ方向での前記作動部の伸長長さは、前記高さ方向での前記作業部の伸長長さと異なって、所定の前記隙間と前記第１フィッティング部材の位置とによって規定された前記取り付け範囲の中の第１取り付け位置と第２取り付け位置とのうちの１つで、前記第２フィッティング部材を前記引き出しに取り付けることを可能にし、
前記引き出しが後退位置から伸長位置に向かって変位する間に、前記作動部を前記作業部に対応する位置になるようにし、
前記作業部材を駆動して第１作業位置から第２作業位置へ移動させるために、前記作動部は前記作業部に突き当たり、これにより、前記補助部材を駆動して前記第１補助位置から前記第２補助位置へ移動させ、少なくとも１つのロック部材をロック位置に保持する、請求項１記載のインターロックキット。
【請求項７】
前記作業部材が前記第１作業位置から前記第２作業位置へ移動する間に、前記作業部材は、前記補助部材を駆動して前記第１補助位置から前記第２補助位置へ移動させ、
前記ベースは、前記第１フィッティング部材に接続され、前記作業部材は、前記ベースに移動可能に取り付けられ、前記補助部材は、前記第１フィッティング部材の内側に配置され、
前記引き出しが前記伸長位置から前記後退位置に向かって変位した場合に、前記第２フィッティング部材は、前記補助部材を駆動して前記第２補助位置から前記第１補助位置へ復帰させ、
前記ベースは、長手方向部分と曲げ部分とを含み、前記曲げ部分は、前記長手方向部分から延びて曲がり、前記作業部材は支持特徴部を含み、前記作業部材は、前記支持特徴部によって前記長手方向部分と前記曲げ部分とに沿って移動可能である、請求項２ないし６のいずれか１項に記載のインターロックキット。
【請求項８】
前記第１フィッティング部材は、第１壁と、第２壁と、前記第１壁及び前記第２壁の間に接続された中間壁とを含み、前記第１壁と前記第２壁と前記中間壁とは、協働して前記第１フィッティング部材の空間を画定し、
前記補助装置はさらに、ベースと作業部材とを含み、前記ベースは、前記第１フィッティング部材の前記空間の内側に位置し、前記作業部材は、前記ベースに対して相対的に移動可能であり、前記補助部材は、前記ベースに対して相対的に移動可能であり、
前記ベースは、前記第１フィッティング部材の前記中間壁に接続され、前記作業部材は、前記ベースに移動可能に取り付けられ、前記補助部材は、前記第１フィッティング部材の前記空間の内側に位置する、請求項１記載のインターロックキット。
【請求項９】
前記補助装置はさらに、前記第１フィッティング部材に接続されたベースと、前記ベースに移動可能に取り付けられた作業部材とを含み、
所定の前記隙間と前記第１フィッティング部材の位置とによって規定された前記取り付け範囲の中の前記取り付け位置で、前記第２フィッティング部材が前記引き出しに取り付けられた場合に、前記第２フィッティング部材の作動部は、前記作業部材の作業部に対応する位置にあり、
前記第２フィッティング部材が前記所定方向に移動する間に、前記第２フィッティング部材は前記作業部材を駆動して前記補助部材を前記第１補助位置から前記第２補助位置へ移動させ、前記インターロック機構を前記ロック状態に保持する、請求項１記載のインターロックキット。
【請求項１０】
キャビネット本体と、
前記キャビネット本体に対して長手方向に変位可能である引き出しと、
請求項１記載のインターロックキット
とを備えている、家具アセンブリ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、請求項１及び１０の（特徴項に先立つ）プレアンブルに係るインターロックキット及び関連する家具アセンブリに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
工業技術の発展に伴い、インターロック機能を有するさまざまな家具製品が市場に出回っている。キャビネットシステムに関しては、キャビネットシステムは、通常、キャビネット本体と複数の引き出しとを備えている。複数の引き出しの１つがキャビネット本体に対して開放された場合に、複数の引き出しの他の１つが、ロックされ、２つ以上の引き出しが同時に開放されることによって引き起こされるキャビネット本体の落下を防止するようにする。その上さらに、通常、キャビネットシステムは、キャビネット本体に取り付けられ、複数の引き出しを支持する複数のスライドレール組立体を含む。
【０００３】
例えば、米国特許第４９２５２５７号（特許文献４）には、キャビネットシステムが開示され、これは、キャビネット本体と、キャビネット本体に配置されている複数の引き出し、例えば第１引き出しと第２引き出しとを備えている。第１引き出しと第２引き出しとのそれぞれは、キャビネット本体に対して、開放位置と閉鎖位置との間で選択的に移動可能である。キャビネットシステムはさらに、キャビネット本体に移動可能に取り付けられたロックロッドと、ロックロッドと協働するように構成され、第１引き出しと第２引き出しとが同時に開放されることを防止する協働構造とを含む。
【先行技術文献】
【特許文献】
【０００４】
米国特許第７４８４８１７号
米国特許第７３２０５０７号
米国特許第６７７９８５５号
米国特許第４９２５２５７号
【発明の概要】
【０００５】
しかし、さまざまな要求を満たすために、さらに改良された家具製品を提供することが重要な課題（ｔｏｐｉｃ）となる。
【０００６】
これを念頭において、本発明は、インターロック機能を伴い、組み付け誤差の許容範囲を有するインターロックキット、及び関連する家具アセンブリを提供することを目的とする。
【０００７】
これは、請求項１及び１０に記載のインターロックキット及び関連する家具アセンブリによって達成される。従属請求項は、対応する一層の開発と改良とに関する。
【０００８】
後述する詳細な説明から一層明確に理解されるように、請求項に記載したインターロックキットは、キャビネット本体と、キャビネット本体に対して変位可能である引き出しとに適合される。インターロックキットは、第１所定寸法を有する第１フィッティング部材と；第２所定寸法を有する第２フィッティング部材と；第１フィッティング部材に配置されている補助装置であり、補助部材を含む補助装置と；第１フィッティング部材に配置されているインターロック機構とを備え；所定の隙間が、第１所定寸法と第２所定寸法との間の差によって規定され；所定の隙間と第１フィッティング部材の位置とで規定された取り付け範囲の中の取り付け位置で、第２フィッティング部材が引き出しに取り付けられ、かつ第２フィッティング部材が、第１フィッティング部材に対して所定方向に移動された場合に、補助部材は、駆動されて第１補助位置から第２補助位置へ移動し、インターロック機構をロック状態に保持する。
【０００９】
これに加えて、請求項に記載した家具アセンブリは、キャビネット本体、引き出し、及び前述のインターロックキットを備えている。
【００１０】
さまざまな図及び図面に示された好ましい実施形態に関する以下の詳細な説明を読めば、本発明のこれらの目的及び他の目的は、当業者には間違いなく明らかになる。

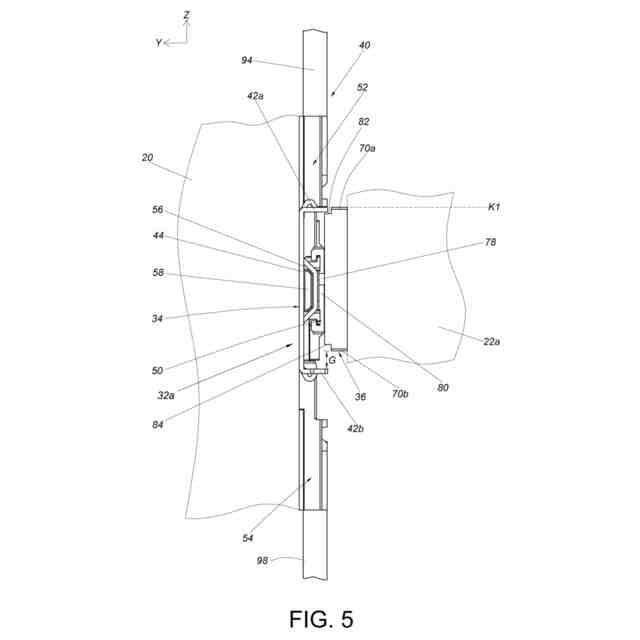

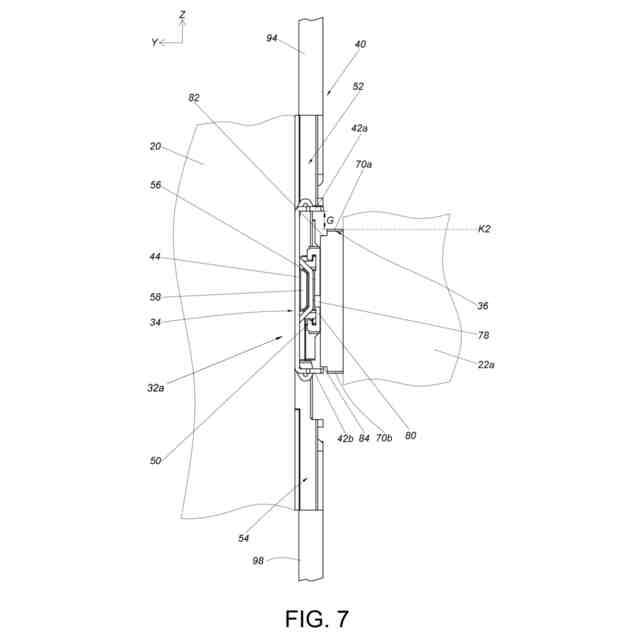

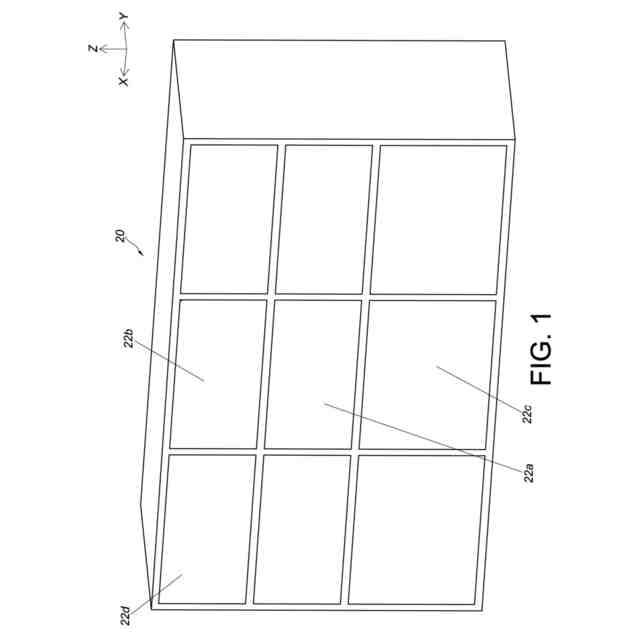

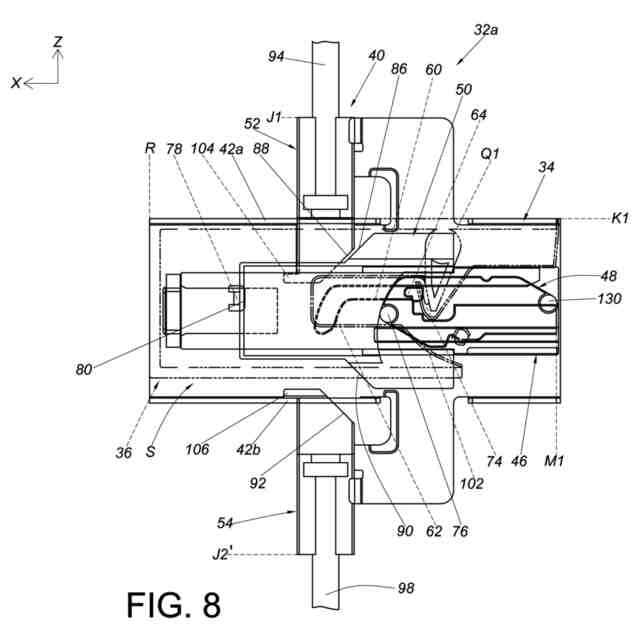

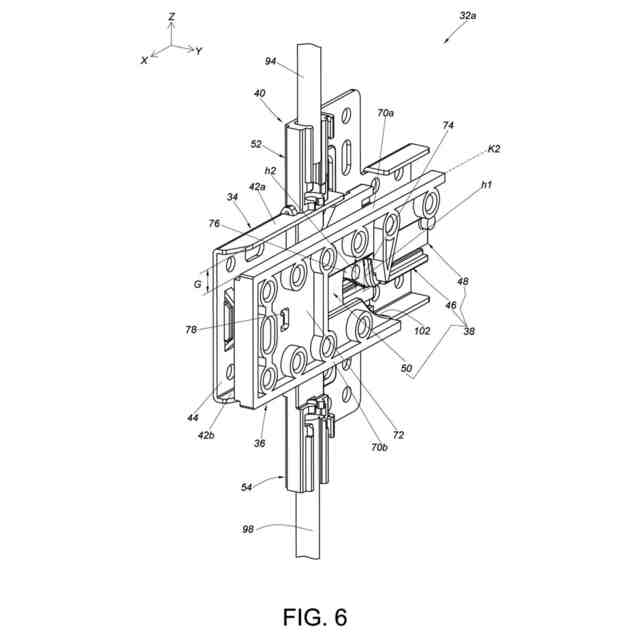

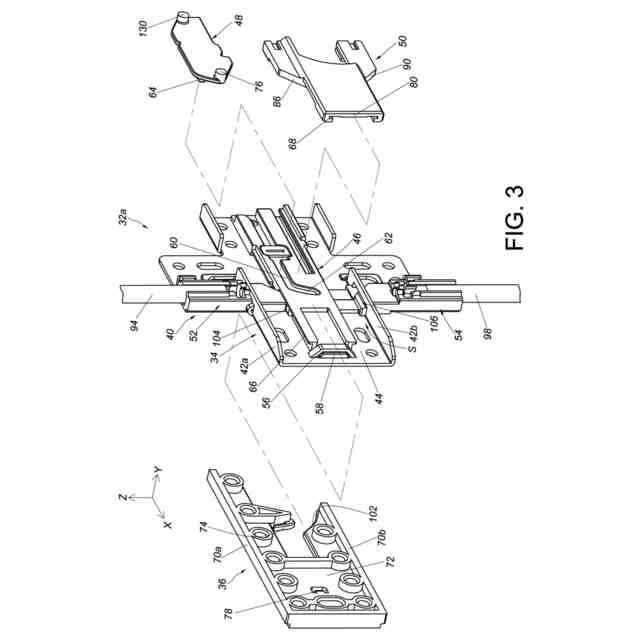

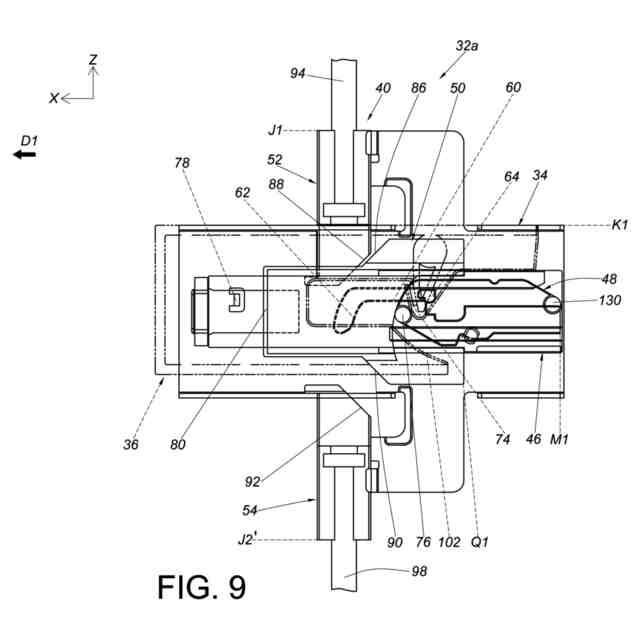

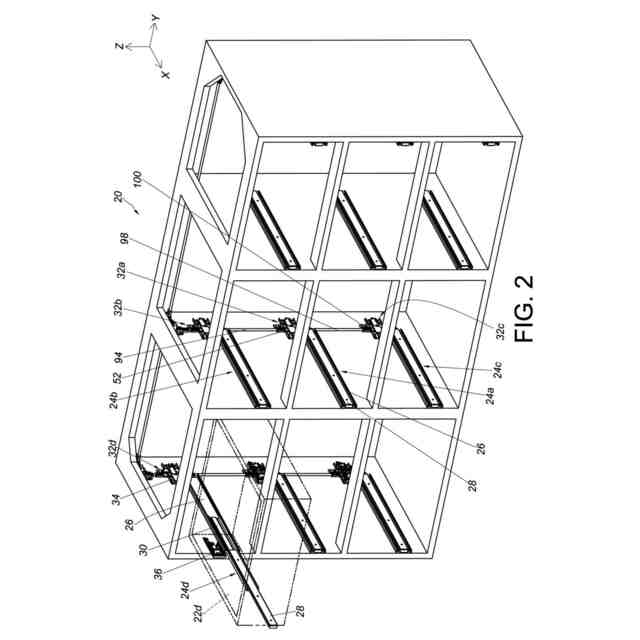

【図面の簡単な説明】
（【００１１】以降は省略されています）
