公開番号2025101726
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2024188701
出願日2024-10-28
発明の名称スライドレールアセンブリ
出願人川湖科技股分有限公司,川益科技股ふん有限公司
代理人弁理士法人ITOH
主分類A47B 88/443 20170101AFI20250630BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】スライドレール間の相対移動によって初期位置に戻ることができる切り替え部材を備えるスライドレールアセンブリを提供する。
【解決手段】スライドレールアセンブリ20は、第1のレール22と、第2のレール24と、第3のレール26と、第1の状態と第2の状態との間で移動可能な切り替え部材28とを含む。第3のレール26は、第1のレール22と第2のレール24との間に移動可能に取り付けられる。第2のレール24が、第1のレール22に対して所定位置にある第3のレール26に対して所定の方向に沿って動かされる場合、切り替え部材28を動かして第2の状態から第1の状態に切り替えるために、切り替え部材28は、第3のレール26の所定部分に当接するように構成される。
【選択図】図1
特許請求の範囲【請求項１】
スライドレールアセンブリであって、
補助構造が設けられている第１のレールと、
第２のレールと、
前記第１のレールと前記第２のレールとの間に移動可能に取り付けられ、所定部分および係合部材が設けられている第３のレールであって、前記所定部分は、第１の所定セクションおよび第２の所定セクションを有する、第３のレールと、
前記第２のレールに対して移動可能であり、第１の接触部および第２の接触部を備える切り替え部材と
を備え、
前記第３のレールが前記第１のレールに対して第１の所定位置に位置し、前記第２のレールが前記第３のレールに対して第２の所定位置に位置する場合、前記スライドレールアセンブリは第１の所定の長さを有し、
前記第２のレールが前記第２の所定位置から後退方向に沿って動かされている状態で、前記切り替え部材が第１の状態から第２の状態に切り替えられるように動かされる過程において、前記第２の状態にある前記切り替え部材の前記第１の接触部と前記所定部分の前記第１の所定セクションとは互いに当接するように構成され、これにより、前記第２のレールは前記第３のレールを駆動して前記後退方向に沿って第３の所定位置に動かすように構成され、
前記第３のレールが前記第１のレールに対して前記第３の所定位置に位置する場合、前記係合部材は、前記第３のレールが開方向に沿って動かされるのを防止するために前記補助構造と係合するように構成され、前記スライドレールアセンブリは、前記第１の所定の長さよりも短い第２の所定の長さを有し、
前記第２のレールが、前記第３の所定位置に位置する前記第３のレールに対して前記開方向に沿って動かされる過程において、前記切り替え部材を駆動して前記第２の状態から前記第１の状態に戻すために、前記切り替え部材の前記第２の接触部と前記所定部分の前記第２の所定セクションとは互いに当接するように構成される、
スライドレールアセンブリ。
続きを表示（約 3,100 文字）【請求項２】
前記切り替え部材の前記第２の接触部および前記所定部分の前記第２の所定セクションの一方は案内構造を有し、前記案内構造は、傾斜面または円弧面を有し、前記切り替え部材は、前記第２のレールに移動可能に取り付けられる、請求項１に記載のスライドレールアセンブリ。
【請求項３】
前記切り替え部材は、シャフト部材を介して前記第２のレールに枢動可能に接続され、前記切り替え部材は、第１の部分と、第２の部分と、前記第１の部分と前記第２の部分との間に接続された延長部とを備え、前記第１の部分は、前記シャフト部材を介して前記第２のレールに枢動可能に接続され、前記延長部は、前記第１の接触部と前記第２の接触部とを備え、前記切り替え部材の前記第２の部分および前記第２のレールの一方には、第１の制限特徴部が設けられ、前記切り替え部材の前記第２の部分および前記第２のレールの他方には、第２の制限特徴部が設けられている、請求項２に記載のスライドレールアセンブリ。
【請求項４】
前記第１の制限特徴部および前記第２の制限特徴部の一方には制限空間が形成され、前記第１の制限特徴部および前記第２の制限特徴部の他方は前記制限空間の一部を通過する突出部である、請求項３に記載のスライドレールアセンブリ。
【請求項５】
前記切り替え部材および前記第２のレールの一方は保持特徴部を備え、前記切り替え部材および前記第２のレールの他方は対応する特徴部を備え、前記切り替え部材が前記第２の状態にあるとき、前記保持特徴部は、前記切り替え部材を前記第２の状態に保持するために、前記対応する特徴部と着脱可能に係合されるように構成される、請求項２に記載のスライドレールアセンブリ。
【請求項６】
前記補助構造は、第１の補助部と第２の補助部とを備え、前記第３のレールが前記第１のレールに対して前記第３の所定位置に位置する場合、前記係合部材は、前記第３のレールが前記開方向または前記後退方向に沿って動かされるのを防止するために、前記第１の補助部と前記第２の補助部との間に係合されるように構成される、請求項１に記載のスライドレールアセンブリ。
【請求項７】
前記第１のレールは、互いに対向する第１の端部および第２の端部を有し、前記補助構造は、前記第２の端部に隣接して配置され、前記第１のレールには、前記第１の端部に隣接するブロック構造がさらに設けられ、前記第３のレールには、ブロック部材がさらに設けられ、前記第３のレールが前記第１のレールに対して前記第１の所定位置に位置する場合、前記ブロック部材および前記ブロック構造は、前記第３のレールが前記第１のレールに対して前記第１の所定位置から前記後退方向に沿って動かされるのを防止するために互いにブロックするように構成され、前記第２のレールが前記第２の所定位置から前記後退方向に沿って動かされる過程において、前記第２のレールの所定の特徴部は、前記ブロック部材および前記ブロック構造が互いにブロックしなくなるように、前記ブロック部材を駆動して動かすように構成される、請求項１に記載のスライドレールアセンブリ。
【請求項８】
スライドレールアセンブリであって、
第１のレールと、
前記第１のレールに対して長手方向に移動可能な第２のレールと、
前記第１のレールと前記第２のレールとの間に移動可能に取り付けられ、所定部分が設けられている第３のレールであって、前記所定部分は、第１の所定セクションおよび第２の所定セクションを有する、第３のレールと
を備え、
前記第２のレールに移動可能に取り付けられ、第１の状態および第２の状態の一方となるように構成された切り替え部材であって、第１の接触部と第２の接触部とを備える切り替え部材と、
前記切り替え部材が前記第１の状態にあるとき、前記切り替え部材の前記第１の接触部は、前記スライドレールアセンブリの長手方向に沿って前記所定部分と一致しておらず、前記切り替え部材が前記第２の状態にあるとき、前記切り替え部材の前記第１の接触部は、前記長手方向に沿って前記所定部分と一致しており、
前記スライドレールアセンブリが伸長状態にあるとき、前記第３のレールは、前記第１のレールに対して第１の所定位置に位置し、前記第２のレールは、前記第３のレールに対して第２の所定位置に位置し、
前記切り替え部材が前記第２の状態にある状態で、前記第２のレールが前記第２の所定位置から後退方向に沿って動かされる過程において、前記第２の状態にある前記切り替え部材の前記第１の接触部と前記所定部分の前記第１の所定セクションとは互いに当接するように構成され、これにより、前記第２のレールは前記第３のレールを駆動して前記後退方向に沿って第３の所定位置に動かすように構成され、
前記第２のレールが、前記第３の所定位置に位置する前記第３のレールに対して開方向に沿って動かされる過程において、前記切り替え部材を動かして前記第２の状態から前記第１の状態に切り替えるために、前記切り替え部材の前記第２の接触部と前記所定部分の前記第２の所定セクションとは互いに当接するように構成される、
スライドレールアセンブリ。
【請求項９】
前記第１のレールには補助構造がさらに設けられ、前記第３のレールには係合部材がさらに設けられ、前記第３のレールが前記第１のレールに対して前記第３の所定位置に位置する場合、前記係合部材は、前記第３のレールが前記開方向に沿って動かされるのを防止するために、前記補助構造と係合するように構成され、前記切り替え部材の前記第２の接触部および前記所定部分の前記第２の所定セクションの一方は案内構造で形成され、前記切り替え部材および前記第２のレールの一方は保持特徴部を備え、前記切り替え部材および前記第２のレールの他方は対応する特徴部を備え、前記切り替え部材が前記第２の状態にあるとき、前記保持特徴部は、前記切り替え部材を前記第２の状態に保持するために、前記対応する特徴部と着脱可能に係合するように構成され、前記補助構造は、第１の補助部および第２の補助部を備え、前記第３のレールが前記第１のレールに対して前記第３の所定位置に位置する場合、前記係合部材は、前記第３のレールが前記開方向または前記後退方向に沿って動かされるのを防止するために、前記第１の補助部と前記第２の補助部との間に係合されるように構成され、前記第１のレールは、互いに対向する第１の端部および第２の端部を有し、前記補助構造は、前記第２の端部に隣接して配置され、前記第１のレールには、前記第１の端部に隣接するブロック構造がさらに設けられる、請求項８に記載のスライドレールアセンブリ。
【請求項１０】
前記第３のレールにはブロック部材がさらに設けられ、前記第３のレールが前記第１のレールに対して前記第１の所定位置に位置する場合、前記ブロック部材および前記ブロック構造は、前記第３のレールが前記第１のレールに対して前記第１の所定位置から前記後退方向に沿って動かされるのを防止するために互いにブロックするように構成され、前記第２のレールが前記第２の所定位置から前記後退方向に沿って動かされる過程において、前記第２のレールの所定の特徴部は、前記ブロック部材および前記ブロック構造が互いにブロックしなくなるように、前記ブロック部材を駆動して動かすように構成される、請求項９に記載のスライドレールアセンブリ。

発明の詳細な説明【技術分野】
【０００１】
１．発明の分野
本発明は、スライドレールアセンブリに関し、より詳細には、スライドレール間の相対移動によって初期位置に戻ることができる切り替え部材を備えるスライドレールアセンブリに関する。
続きを表示（約 3,900 文字）【０００２】
２．従来の技術
米国特許第９９９２９０６号明細書は、第１のレールと、第２のレールと、第３のレールと、第１の係合機構と、切り替え部材とを備えるスライドレールアセンブリを開示する。第２のレールは、第１のレールと第３のレールとの間に移動可能に取り付けられる。第１の係合機構は第２のレールに配置され、切り替え部材は第３のレールに配置される。切り替え部材は、第１の切り替え位置と第２の切り替え位置との間を移動するように操作されるように構成される。第３のレールが第３の位置（例えば、完全伸長位置）から第２の方向（例えば、後退方向）に沿って動かされると、第２の切り替え位置にある切り替え部材は、スライドレールアセンブリの長さを短くするために、第２のレールを第２の位置（例えば、完全開放位置）から第４の位置に押し戻すように構成される。さらに、第１の係合機構および第１のレール上の第１の停止部材は、第２のレールが第４の位置から第１の方向（例えば、開方向）に沿って動かされるのを防止するために互いにブロックするように構成される。
【０００３】
前述の特許における切り替え部材は、第２の切り替え位置から第１の切り替え位置に戻るために、ユーザが直接手動で操作する必要があるものである。しかしながら、異なる市場の要求に対して、ユーザのために様々な製品を開発することが重要である。
【発明の概要】
【０００４】
本発明は、スライドレール間の相対移動によって初期位置に戻ることができる切り替え部材を備えるスライドレールアセンブリを提供する。
【０００５】
本発明の一実施形態によれば、スライドレールアセンブリは、第１のレールと、第２のレールと、第３のレールと、切り替え部材とを備える。第１のレールには補助構造が設けられている。第３のレールは、第１のレールと第２のレールとの間に移動可能に取り付けられ、所定部分および係合部材が設けられている。所定部分は、第１の所定セクションおよび第２の所定セクションを有する。切り替え部材は、第２のレールに対して移動可能であり、第１の接触部および第２の接触部を備える。第３のレールが第１のレールに対して第１の所定位置に位置し、第２のレールが第３のレールに対して第２の所定位置に位置する場合、スライドレールアセンブリは第１の所定の長さを有する。第２のレールが第２の所定位置から後退方向に沿って動かされている状態で、切り替え部材が第１の状態から第２の状態に切り替えられるように動かされる過程において、第２の状態にある切り替え部材の第１の接触部と所定部分の第１の所定セクションとは互いに当接するように構成され、これにより、第２のレールは第３のレールを駆動して後退方向に沿って第３の所定位置に動かすように構成される。第３のレールが第１のレールに対して第３の所定位置に位置する場合、係合部材は、第３のレールが開方向に沿って動かされるのを防止するために補助構造と係合するように構成され、スライドレールアセンブリは、第１の所定の長さよりも短い第２の所定の長さを有する。第２のレールが、第３の所定位置に位置する第３のレールに対して開方向に沿って動かされる過程において、切り替え部材を駆動して第２の状態から第１の状態に戻すために、切り替え部材の第２の接触部と所定部分の第２の所定セクションとは互いに当接するように構成される。
【０００６】
本発明の別の実施形態によれば、スライドレールアセンブリは、第１のレールと、第２のレールと、第３のレールと、切り替え部材とを備える。第２のレールは、第１のレールに対して長手方向に移動可能である。第３のレールは、第１のレールと第２のレールとの間に移動可能に取り付けられ、所定部分が設けられている。所定部分は、第１の所定セクションおよび第２の所定セクションを有する。切り替え部材は、第２のレールに移動可能に取り付けられ、第１の状態および第２の状態の一方となるように構成される。切り替え部材は、第１の接触部と第２の接触部とを備える。切り替え部材が第１の状態にあるとき、切り替え部材の第１の接触部は、スライドレールアセンブリの長手方向に沿って所定部分と一致しない。切り替え部材が第２の状態にあるとき、切り替え部材の第１の接触部は、長手方向に沿って所定部分と一致する（aligned with）。スライドレールアセンブリが伸長状態にあるとき、第３のレールは、第１のレールに対して第１の所定位置に位置し、第２のレールは、第３のレールに対して第２の所定位置に位置する。切り替え部材が第２の状態にある状態で、第２のレールが第２の所定位置から後退方向に沿って動かされる過程において、第２の状態にある切り替え部材の第１の接触部と所定部分の第１の所定セクションとは互いに当接するように構成され、これにより、第２のレールは第３のレールを駆動して後退方向に沿って第３の所定位置に動かすように構成される。第２のレールが、第３の所定位置に位置する第３のレールに対して開方向に沿って動かされる過程において、切り替え部材を動かして第２の状態から第１の状態に切り替えるために、切り替え部材の第２の接触部と所定部分の第２の所定セクションとは互いに当接するように構成される。
【０００７】
本発明のこれらおよび他の目的は、様々な図および図面に示される好ましい実施形態の以下の詳細な説明を読んだ後に、当業者には間違いなく明らかになるであろう。
【図面の簡単な説明】
【０００８】

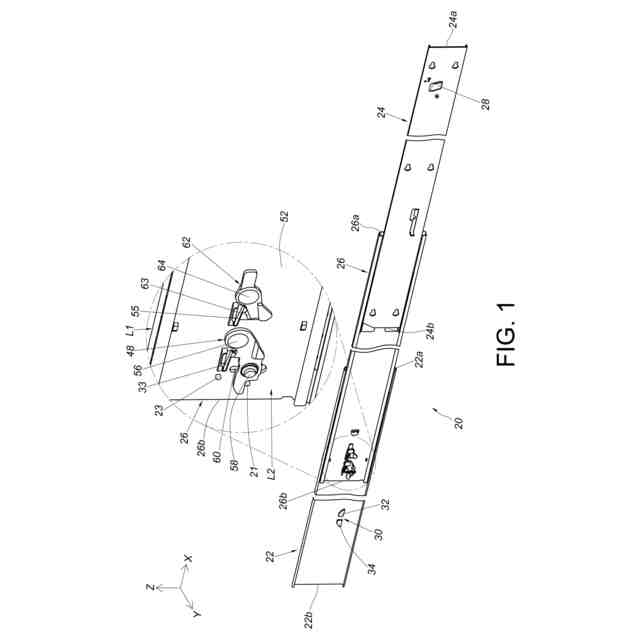

本発明の一実施形態によるスライドレールアセンブリを示す図である。
本発明の一実施形態による、第１のレールと、第２のレールと、第３のレールとを備えるスライドレールアセンブリの分解図である。

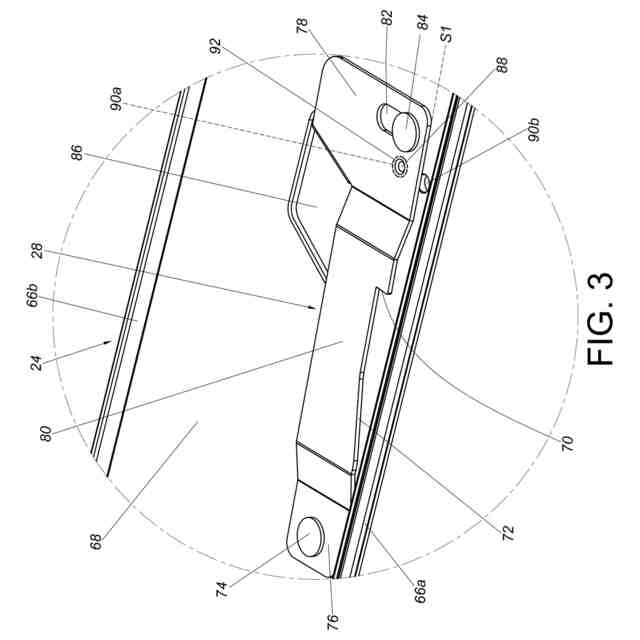

図２の領域Ａの拡大図である。

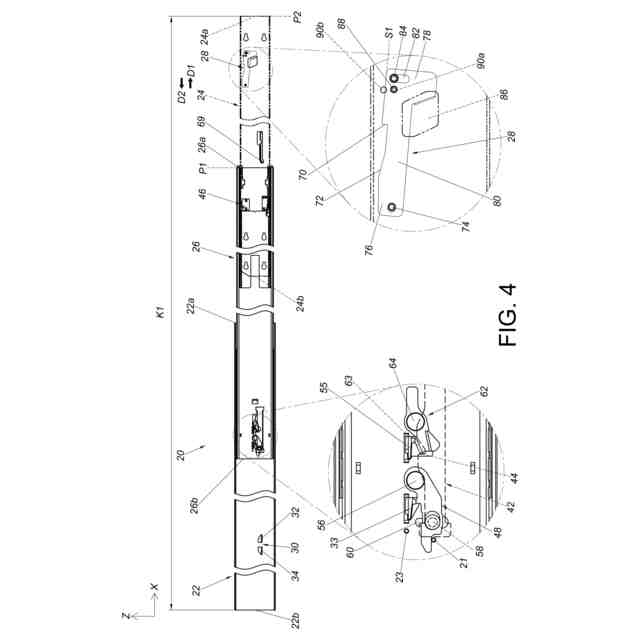

本発明の一実施形態による、スライドレールアセンブリが伸長状態にあり、第１の所定の長さを有し、切り替え部材が第１の状態にある状態を示す図である。

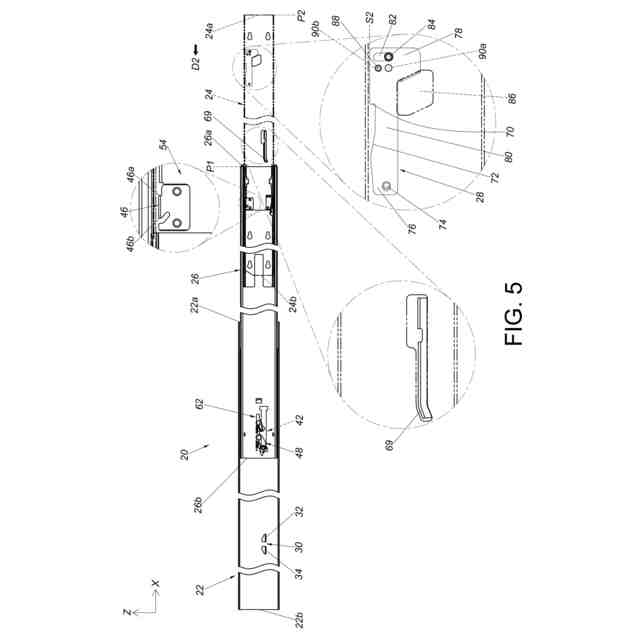

本発明の一実施形態による、スライドレールアセンブリが伸長状態にあり、切り替え部材が第２の状態にある状態を示す図である。
本発明の一実施形態による、第３のレールと第１のレールとの間のブロック構成を無効にするために第２のレールが後退方向に沿って動かされる状態を示す図である。

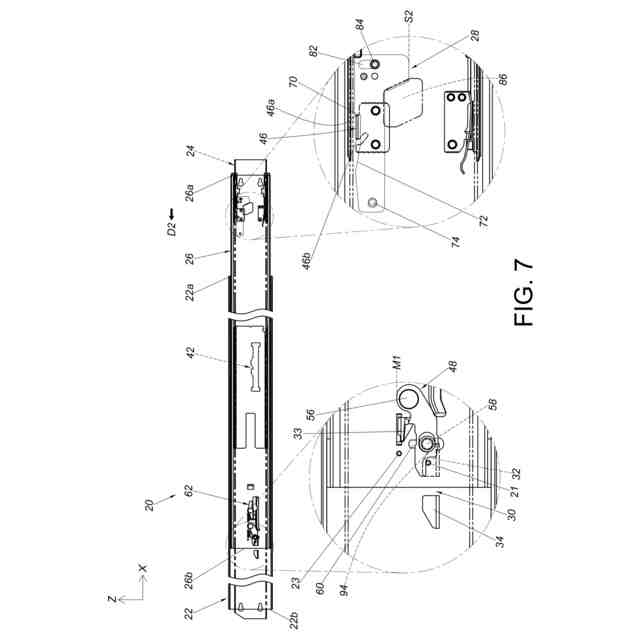

本発明の一実施形態による、第２のレールおよび第３のレールが後退方向に沿って第１のレールに対して同期して動かされる様子を示す図である。
本発明の一実施形態による、第２のレールおよび第３のレールが後退方向に沿って第１のレールに対してさらに同期して動かされる様子を示す図である。

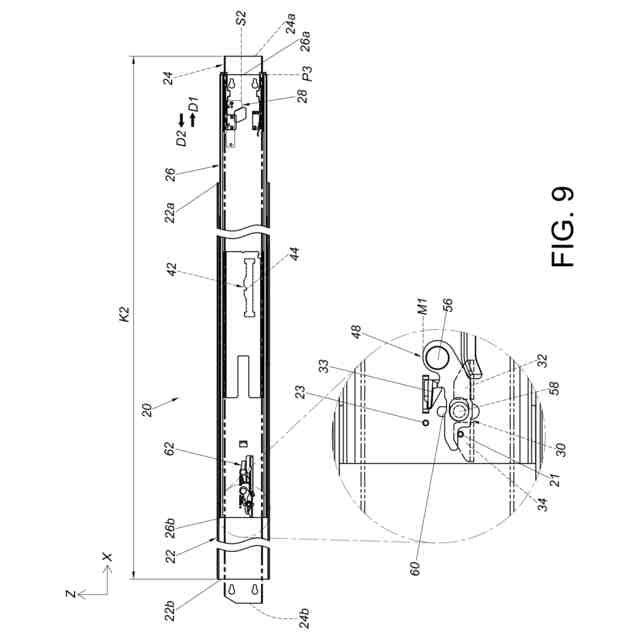

本発明の一実施形態による、スライドレールアセンブリが第２の所定の長さを有することを可能にするために、第３のレールが、第２のレールによって第１のレールに対して所定位置に動かされるように駆動されている様子を示す図である。
本発明の一実施形態による、第２のレールが、第３のレールおよび第１のレールに対して開方向に沿って動かされる様子を示す図である。
本発明の一実施形態による、第２のレールが、第３のレールおよび第１のレールに対して開方向に沿ってさらに動かされる様子を示す図である。
本発明の一実施形態による、第２のレールが、第１のレール上の第３のレールから開方向に沿って取り外される様子を示す図である。
本発明の一実施形態による、第２のレールが、後退方向に沿って第１のレール上の第３のレールの通路に再挿入される様子を示す図である。
本発明の一実施形態による、第２のレールが、後退方向に沿って第１のレール上の第３のレールの通路にさらに挿入される様子の部分拡大図である。
【発明を実施するための形態】
【０００９】
図１および図２に示すように、スライドレールアセンブリ２０は、本発明の一実施形態にしたがって、第１のレール２２と、第２のレール２４と、第３のレール２６と、切り替え部材２８とを備える。第３のレール２６は、第１のレール２２と第２のレール２４との間に移動可能に取り付けられる。第１のレール２２、第２のレール２４および第３のレール２６は、互いに対して長手方向に移動可能である。本実施形態では、Ｘ軸は、長手方向（またはスライドレールの長さ方向または移動方向）であり、Ｙ軸は、横断方向（またはスライドレールの横方向）であり、Ｚ軸は、垂直方向（またはスライドレールの高さ方向）である。
【００１０】
第１のレール２２には補助構造３０が設けられている。本実施形態では、補助構造３０は、第１の補助部３２を備える。好ましくは、補助構造３０は、第２の補助部３４をさらに備える。さらに、第１のレール２２は、前端部および後端部などの、互いに対向する第１の端部２２ａおよび第２の端部２２ｂを有するが、本発明はこれに限定されない。第１のレール２２は、第１の壁３６ａと、第２の壁３６ｂと、第１のレール２２の第１の壁３６aと第２の壁３６ｂとの間に接続された長手壁３８とを備える。第１の通路４０は、第１のレール２２の第１の壁３６ａと、第２の壁３６ｂと、長手壁３８とによって画定され、第３のレール２６を収容するように構成される。
（【００１１】以降は省略されています）
