公開番号2024132776
公報種別公開特許公報(A)
公開日2024-10-01
出願番号2023099391
出願日2023-06-16
発明の名称スライドレール機構及びその調整装置
出願人川湖科技股分有限公司,川益科技股ふん有限公司
代理人個人,個人,個人
主分類A47B 88/443 20170101AFI20240920BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】構造が簡単で操作が容易な、スライドレール機構及びその調整装置を提供する。
【解決手段】スライドレール機構の調整装置20は、ベース22と、駆動部材24と、調整部材26とを含む。調整部材は、ベースに配置される。調整部材は、駆動部材を移動させるために調整されるように構成されている。調整装置は、インターロック機構を形成するために作業部材28とともに使用することができる。インターロック機構は、スライドレール機構のスライドレール組立体のうちの1つでのレールを開くことのみを、可能にする。

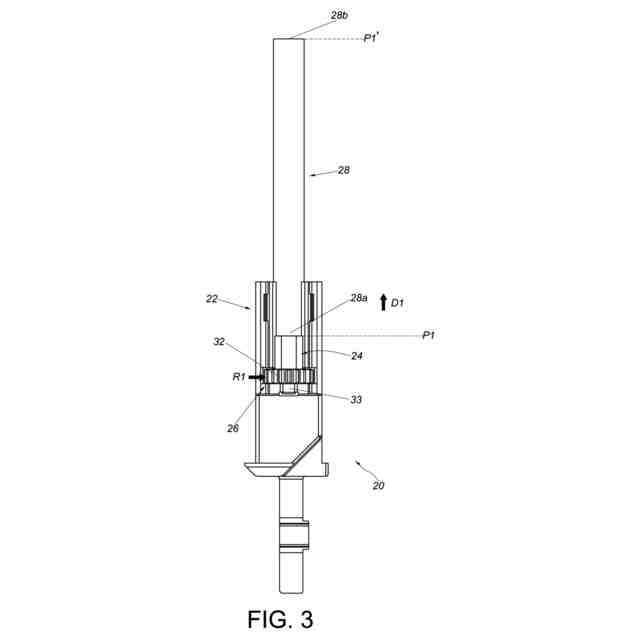

【選択図】図3
特許請求の範囲【請求項１】
ベースと、
駆動部材と、
前記ベースに配置され、前記駆動部材の動きを調整するように構成されている調整部材とを備えている、調整装置。
続きを表示（約 1,500 文字）【請求項２】
第１レールと第２レールとを含む第１スライドレール組立体であり、前記第２レールは、前記第１レールに対してシフト可能である第１スライドレール組立体と、
第３レールと第４レールとを含む第２スライドレール組立体であり、前記第４レールは、前記第３レールに対してシフト可能である第２スライドレール組立体と、
前記第１スライドレール組立体に移動可能に取り付けられている調整装置と、
前記第２スライドレール組立体に移動可能に取り付けられている補助装置と、
前記調整装置と前記補助装置との間に配置されている作業部材とを備え、
前記第２レールが前記第１レールに対して作動方向にシフトされている場合に、前記調整装置と、前記作業部材と、前記補助装置とは、前記第４レールをブロッキングするように前記補助装置を利用するために連結され、前記第４レールが前記第３レールに対して作動方向にシフトされることを防止し、
前記調整装置と前記補助装置とのうちの１つが調整部材を含み、前記作業部材は、前記調整部材の調整に応答して駆動可能である、スライドレール機構。
【請求項３】
前記作業部材は、相互に反対側の第１端部と第２端部とを含み、前記第１端部は、前記調整装置に接続され、反対側の前記第２端部は、前記補助装置に接続され、
前記調整装置と前記補助装置とのうちの１つはさらに、ベースと駆動部材とを含み、前記調整部材は前記ベースに配置され、前記駆動部材の動きを調整するように構成され、前記作業部材は、前記駆動部材の前記動きに応答して駆動可能である、請求項２記載のスライドレール機構。
【請求項４】
前記駆動部材は、前記ベースに配置されている、請求項１又は３記載の調整装置。
【請求項５】
前記ベースは、前記駆動部材と前記調整部材とを収容するように構成されている空間を含む、請求項４記載の調整装置。
【請求項６】
前記調整部材は、前記駆動部材の前記動きを回転可能な方式で調整する、請求項１又は３記載の調整装置。
【請求項７】
前記駆動部材は、前記ベースに対して直線的にシフトされ、前記調整部材は、前記駆動部材にネジ止めされ、前記ベースは、少なくとも１つの拘束部分を含み、
前記駆動部材が、第１プリセット位置から第２プリセット位置へシフトされた場合に、前記駆動部材は、前記第２プリセット位置で少なくとも１つの前記拘束部分によりブロッキングされる、請求項６記載の調整装置。
【請求項８】
調整装置は、作業部材に適用され、前記作業部材は、前記駆動部材の前記動きに応答して駆動可能であり、
前記作業部材はロッド本体であり、相互に反対側の第１端部と第２端部とを含み、前記第１端部は、調整装置に接続され、前記第２端部は、補助装置に接続され、調整装置は、前記補助装置の構造構成と実質的に同じ構造構成を有する、請求項１記載の調整装置。
【請求項９】
前記空間は、前記駆動部材を収容するように構成されている第１空間部分を含み、
前記ベースはさらに、弾性アームを含み、少なくとも１つの拘束部分が、前記弾性アームに配置され、
前記駆動部材は、少なくとも１つの前記拘束部分により前記第１空間部分の中に拘束される、請求項５記載の調整装置。
【請求項１０】
前記ベースはさらに、弾性アームを含み、少なくとも１つの拘束部分が、前記弾性アームに配置され、
前記駆動部材は、少なくとも１つの前記拘束部分により前記空間の中に拘束される、請求項５記載のスライドレール機構。

発明の詳細な説明【技術分野】
【０００１】
本発明は、調整装置に関し、特にスライドレール機構に適用される調整装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
米国特許第５３３３９４９号（特許文献１）には、引き出しインターロック機構が開示されている。これは、複数の引き出しを含むキャビネットに使用される。インターロック機構は、複数の引き出しが同時に引き開かれることを防止し、キャビネットの転倒を防止する。インターロック機構は、複数の制御ロッドを含む。引き出しのうちの１つが引き開かれると、他の引き出しがキャビネットから引き出されることを防止するように制御ロッドが作動する。さらに、制御ロッドは、少なくとも１つのバネを介して特定方向への引き締め効果を得る。
【先行技術文献】
【特許文献】
【０００３】
米国特許第５３３３９４９号
米国特許第６２９６３３２号
米国特許第６５５０８７６号
米国特許第７３２０５０７号
米国特許第７８２３９９２号
【発明の概要】
【０００４】
しかし、消費者市場の多様化する需要を満たす別製品の設計は、機械的な構成の産業において重要な課題である。
【０００５】
本発明は、スライドレール機構に適用される調整装置であり、上記の欠点を解決するために、簡単な構造、及び容易な操作という利点を有する調整装置を提供する。
【０００６】
請求項に記載した発明によれば、調整装置が提供され、調整装置は、ベースと；駆動部材と；ベースに配置され、駆動部材の動きを調整するように構成されている調整部材とを備えている。
【０００７】
請求項に記載した別の発明によれば、スライドレール機構が提供され、スライドレール機構は、インターロック機能を備え、インターロック機能は調整機構を有する。
【０００８】
請求項に記載した別の発明によれば、スライドレール機構が提供され、スライドレール機構は、第１レールと第２レールとを含む第１スライドレール組立体であり、第２レールは、第１レールに対してシフト可能である第１スライドレール組立体と；第３レールと第４レールとを含む第２スライドレール組立体であり、第４レールは、第３レールに対してシフト可能である第２スライドレール組立体と；第１スライドレール組立体に移動可能に取り付けられている調整装置と；第２スライドレール組立体に移動可能に取り付けられている補助装置と；調整装置と補助装置との間に配置されている作業部材とを備え；第２レールが第１レールに対して作動方向にシフトされている場合に、調整装置と、作業部材と、補助装置とは、第４レールをブロッキングするように補助装置を利用するために連結され、第４レールが第３レールに対して作動方向にシフトされることを防止し；調整装置と補助装置とのうちの１つが調整部材を含み、作業部材は、調整部材の調整に応答して駆動可能である。
【０００９】
本発明のこれらの目的及びその他の目的は、様々な図及び図面に例示された、以下の好ましい実施形態の詳細な説明を読んだ後に、当業者にとって疑いなく明らかになる。
【図面の簡単な説明】
【００１０】
本出願の実施形態による調整装置と作業部材との斜視図である。
本出願の実施形態による調整装置と作業部材との分解図である。
本出願の実施形態による調整装置と作業部材との組立図である。
本出願の実施形態に係り、作業部材の位置を調整することに適用される調整装置の図である。
本出願の実施形態による調整装置の斜視図である。
本出願の実施形態に係り、調整装置と補助装置との間に配置されている作業部材の図である。
本出願の実施形態に係り、２つのスライドレール組立体の間に配置されている、調整装置と、作業部材と、補助装置との図である。
本出願の実施形態に係り、引き開けられたモードである別のスライドレール組立体の可動レールに応答して、調整装置と作業部材と補助装置とによってロックされている２つのスライドレール組立体のうちの１つの可動レールの図である。
本出願の実施形態に係り、２つのスライドレール組立体の間に配置されている調整装置によって調整される作業部材の位置の図である。
本出願の実施形態に係り、キャビネットに適用される２つのスライドレール組立体、調整装置、作業部材、及び補助装置の図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
