公開番号2025067778
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2024085924
出願日2024-05-28
発明の名称スライドレール組立体
出願人川湖科技股分有限公司,川益科技股ふん有限公司
代理人個人,個人
主分類A47B 88/473 20170101AFI20250417BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】操作部材を操作することにより、2つのレールを所定位置で相互に対してロック解除することが可能なスライドレール組立体を提供する。
【解決手段】スライドレール組立体20は、第1レール22と、第2レール24と、ブロッキング特徴部28と、2つの操作部材31,32と、ロック部材30を備えている。ブロッキング特徴部28は第1レール22に配置されている。2つの操作部材31,32とロック部材30とは、第2レール24に移動可能に取り付けられている。第2レール24が第1レール22に対して所定位置Pにある場合に、ロック部材30は、第2レール24が所定位置から移動することを防止するために、ブロッキング特徴部28によってブロッキングされる。2つの操作部材31,32のうちの1つが操作された場合に、ロック部材30は、第2レール24が所定位置から移動することを可能にするために、駆動されて移動するように構成されている。
【選択図】図5
特許請求の範囲【請求項１】
第１レールと、
第２レールであり、第２レールと前記第１レールとが相対的に移動可能である第２レールと、
前記第１レールに配置されているブロッキング特徴部と、
前記第２レールに移動可能に取り付けられている２つの操作部材と、
前記第２レールに移動可能に取り付けられているロック部材とを備え、
前記第２レールが前記第１レールに対して所定位置にあり、かつ前記ロック部材がロック状態にある場合に、前記ロック部材と前記ブロッキング特徴部とは、前記第２レールが前記所定位置から移動することを防止するために、相互にブロッキングするように構成され、
前記２つの操作部材のうちの１つが操作された場合に、前記ロック部材は、前記ロック状態からロック解除状態へ切り替わるために駆動されるように構成され、これにより、前記ロック部材と前記ブロッキング特徴部とは、相互にブロッキングしなくなり、前記第２レールを前記所定位置から離れるように移動させることを可能にする、
スライドレール組立体。
続きを表示（約 1,900 文字）【請求項２】
前記第２レールは、相互に反対側の第１端部分と第２端部分とを有し、前記２つの操作部材は、前記第２レールで前記第１端部分に隣接して、移動可能に取り付けられ、
前記２つの操作部材は、それぞれ第１軸棒と第２軸棒とを介して前記第２レールに枢軸的に接続されている、請求項１記載のスライドレール組立体。
【請求項３】
前記第１軸棒と前記第２軸棒とのうちの少なくとも１つは、前記第２レールの横断方向と実質的に同一の方向に配置されている、請求項２記載のスライドレール組立体。
【請求項４】
前記２つの操作部材は、相互に噛み合うように構成されているギヤ構造を有する、請求項１記載のスライドレール組立体。
【請求項５】
前記２つの操作部材のうちの１つは、駆動部を含み、前記駆動部は、前記ロック部材を駆動して移動させるように構成され、
スライドレール組立体はさらに、前記２つの操作部材のうちの１つに弾性力を与えるように構成されている復元弾性部材を備え、
前記２つの操作部材はそれぞれ、ユーザによって押圧の方式で操作されるように構成されている第１操作部と第２操作部とを含む、請求項１記載のスライドレール組立体。
【請求項６】
前記ロック部材は、前記第２レールに枢軸的に接続され、
スライドレール組立体はさらに、補助弾性部材を備え、前記ロック部材は、前記補助弾性部材の弾性力に応答して、前記ロック状態に保持されるように構成されている、請求項１記載のスライドレール組立体。
【請求項７】
第１レールと、
第２レールであり、第２レールと前記第１レールとが相対的に長手方向に移動可能である第２レールと、
前記第２レールに移動可能に取り付けられている第１操作部材と第２操作部材とであり、それぞれ、第１ギヤ構造と第２ギヤ構造とを含む第１操作部材と第２操作部材と、
前記第２レールに移動可能に取り付けられているロック部材とを備え、
前記第２レールが前記第１レールに対して後退位置にあり、かつ前記ロック部材がロック状態にある場合に、前記ロック部材と前記第１レールとは、前記第２レールが前記後退位置から移動することを防止するために、相互にロックされるように構成され、
前記第１操作部材と前記第２操作部材とのうちの１つが、第１状態から第２状態へ移動するように操作されるプロセスの間に、前記第１操作部材と前記第２操作部材とのうちの他の１つは、相互に噛み合う前記第１ギヤ構造と前記第２ギヤ構造とを通じて、移動するように駆動され、
前記ロック部材は、前記第２レールを前記後退位置から所定方向に移動させることを可能にするために、前記ロック状態からロック解除状態へ切り替わるために駆動されるように構成されている、
スライドレール組立体。
【請求項８】
前記第１操作部材と前記第２操作部材とは、それぞれ第１軸棒と第２軸棒とを介して前記第２レールに枢軸的に接続され、前記第１操作部材と前記第２操作部材とは、それぞれ第１操作部と第２操作部とを含み、
前記第１操作部材はさらに、駆動部を含み、前記駆動部は、前記ロック部材を移動させるように駆動するように構成され、前記第１軸棒は、前記第１操作部と前記駆動部との間に配置され、
前記第１操作部材はさらに、前記第１軸棒に隣接して配置されている第１作業部分を含み、前記第１作業部分は、前記第１ギヤ構造を伴って構成され、前記第２操作部材はさらに、前記第２軸棒に隣接して配置されている第２作業部分を含み、前記第２作業部分は、前記第２ギヤ構造を伴って構成され、
前記第１軸棒と前記第２軸棒とのうちの少なくとも１つは、前記第２レールの横断方向と実質的に同一の方向に配置されている、請求項７記載のスライドレール組立体。
【請求項９】
さらに、前記第１操作部材と前記第２操作部材とに弾性力を与えるように構成されている復元弾性部材を備え、
前記ロック部材は、前記第２レールに枢軸的に接続され、
スライドレール組立体はさらに、補助弾性部材を備え、前記ロック部材は、前記補助弾性部材の弾性力に応答して、前記ロック状態に保持されるように構成されている、請求項７記載のスライドレール組立体。
【請求項１０】
前記第２レールは、相互に反対側の第１端部分と第２端部分とを有し、前記第１操作部材と前記第２操作部材とは、前記第２レールで前記第１端部分に隣接して、移動可能に取り付けられている、請求項７記載のスライドレール組立体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、スライドレール機構に関し、さらに詳細には、２つの操作部材のうちの１つを操作することにより、２つのスライドレールを所定位置で相互に対してロック解除することが可能なスライドレール組立体に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
米国特許ＵＳ６８８３８８４号は、スライドレール装置用のラッチ組立体を開示している。スライドレール装置は、相互に対して移動可能な第１レールと第２レールを備えている。第１レールは、ラッチ組立体を伴って構成され、第２レールは、ラッチベースを伴って構成されている。第１レールが第２レールに対して後退位置にある場合に、ラッチ組立体はラッチベースと係合し、第１レールが後退位置に保持される。ユーザがラッチ組立体をロック解除しようとする場合に、ユーザは、ラッチ組立体の２つの作動部材を同時に押圧する必要がある。これにより、対応する２つのロック解除部材のフックは、ラッチベースともはや係合しなくなり、第１レールが、第２レールに対して後退位置から移動されることを可能にする。
【発明の概要】
【０００３】
しかし、異なる市場の要求に対しては、２つの作動部材（又は操作部材）の同時操作を必要とせずに、２つのスライドレールを相互に対してロック解除できるスライドレール製品を開発することが重要である。
【０００４】
本発明は、２つの操作部材のうちの１つを操作することにより、２つのスライドレールを所定位置で相互に対してロック解除することができるスライドレール組立体を提供する。
【０００５】
本発明の実施形態によれば、スライドレール組立体は、第１レールと；第２レールであり、第２レールと第１レールとが相対的に移動可能である第２レールと；第１レールに配置されているブロッキング特徴部と；第２レールに移動可能に取り付けられている２つの操作部材と；第２レールに移動可能に取り付けられているロック部材とを備え；第２レールが第１レールに対して所定位置にあり、かつロック部材がロック状態にある場合に、ロック部材とブロッキング特徴部とは、第２レールが所定位置から移動することを防止するために、相互にブロッキングするように構成され；２つの操作部材のうちの１つが操作された場合に、ロック部材は、ロック状態からロック解除状態へ切り替わるために駆動されるように構成され、これにより、ロック部材とブロッキング特徴部とは、相互にブロッキングしなくなり、第２レールを所定位置から離れるように移動させることを可能にする。
【０００６】
本発明の実施形態によれば、スライドレール組立体は、第１レールと；第２レールであり、第２レールと第１レールとが相対的に長手方向に移動可能である第２レールと；第２レールに移動可能に取り付けられている第１操作部材と第２操作部材とであり、それぞれ、第１ギヤ構造と第２ギヤ構造とを含む第１操作部材と第２操作部材と；第２レールに移動可能に取り付けられているロック部材とを備え；第２レールが第１レールに対して後退位置にあり、かつロック部材がロック状態にある場合に、ロック部材と第１レールとは、第２レールが後退位置から移動することを防止するために、相互にロックされるように構成され；第１操作部材と第２操作部材とのうちの１つが、第１状態から第２状態へ移動するように操作されるプロセスの間に、第１操作部材と第２操作部材とのうちの他の１つは、相互に噛み合う第１ギヤ構造と第２ギヤ構造とを通じて、移動するように駆動され；ロック部材は、第２レールを後退位置から所定方向に移動させることを可能にするために、ロック状態からロック解除状態へ切り替わるために駆動されるように構成されている。
【０００７】
様々な図及び図面に示された好ましい実施形態に関する以下の詳細な説明を読んだ後には、本発明のこれらの目的及び他の目的は、当業者に疑いなく明らかになる。
【図面の簡単な説明】
【０００８】
本発明の実施形態に係り、第１レールと第２レールとを少なくとも備えているスライドレール組立体を示す図である。

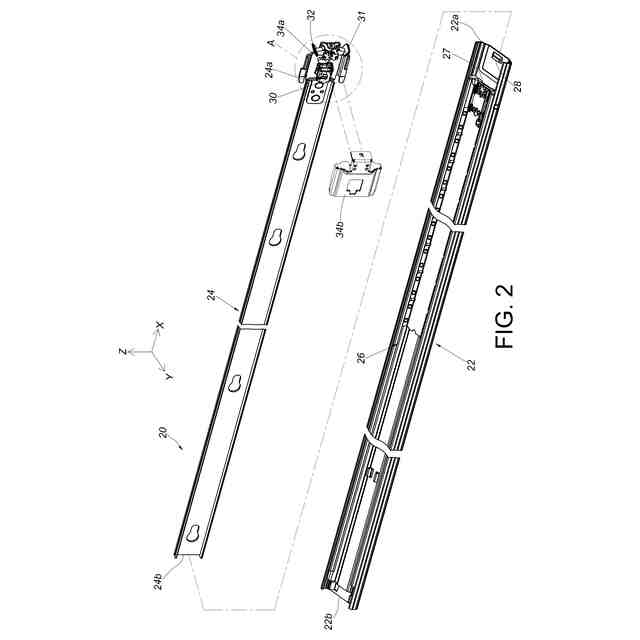

本発明の実施形態に係るスライドレール組立体の第１レールと、第２レールと、ハウジングとの分解図である。

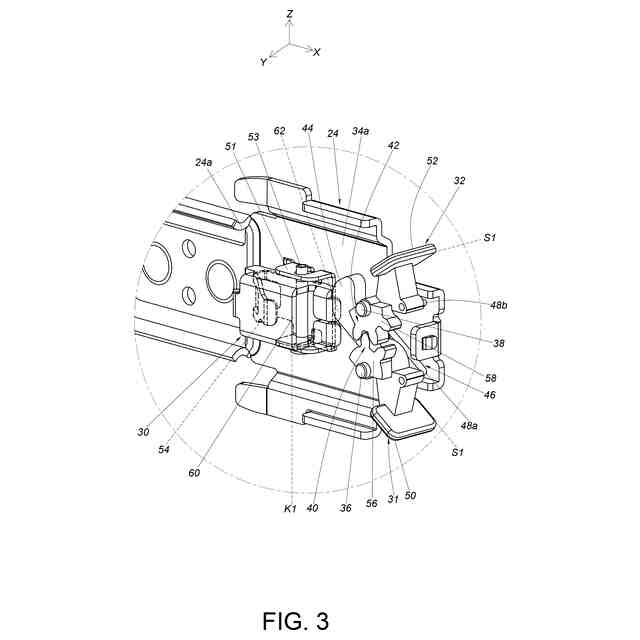

図２の領域Ａの拡大図である。

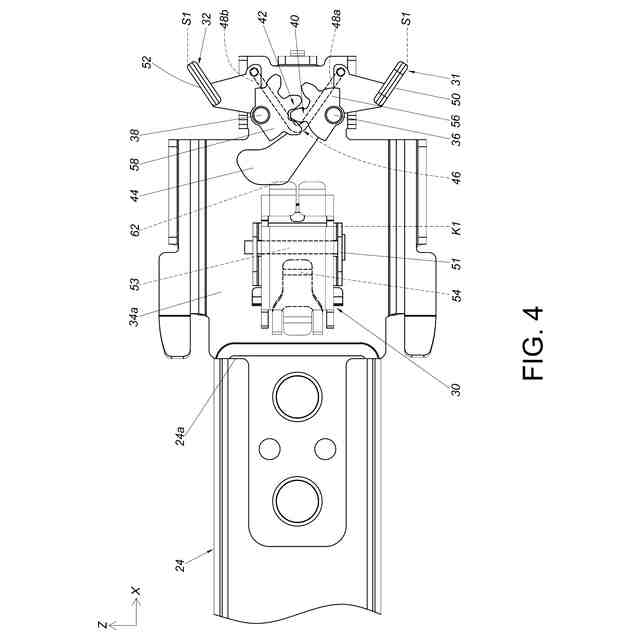

本発明の実施形態に係る第２レールの一部を示す図である。

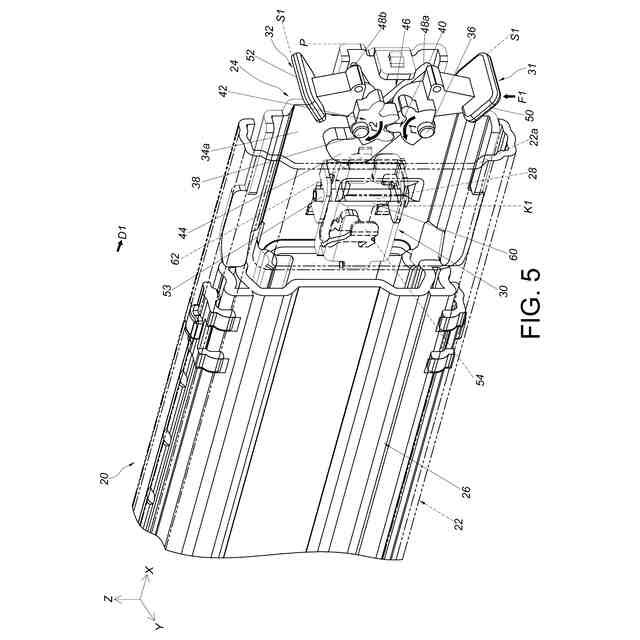

本発明の実施形態に係り、第２レールが第１レールに対して所定位置でロックされていることを１つの視角から示す図である。
本発明の実施形態に係り、第２レールが第１レールに対して所定位置でロックされていることを別の１つの視角から示す図である。

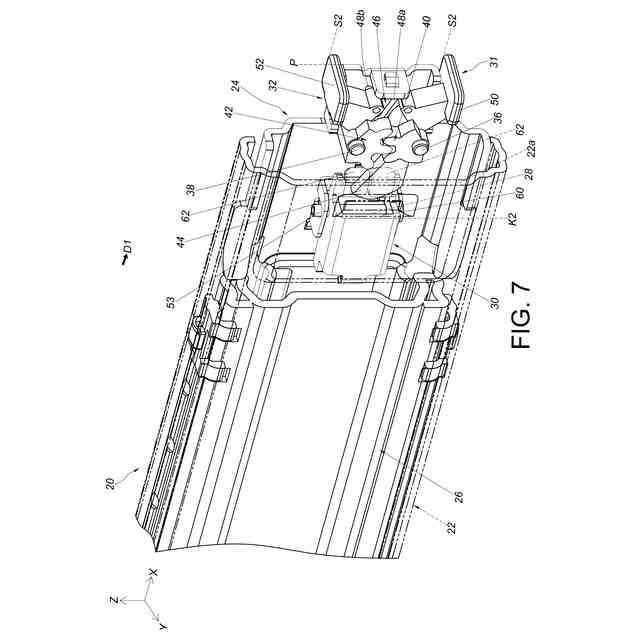

本発明の実施形態に係り、第１レールに対して第２レールをロック解除するために、ユーザが第１操作部材と第２操作部材とのうちの１つを操作することを１つの視角から示す図である。

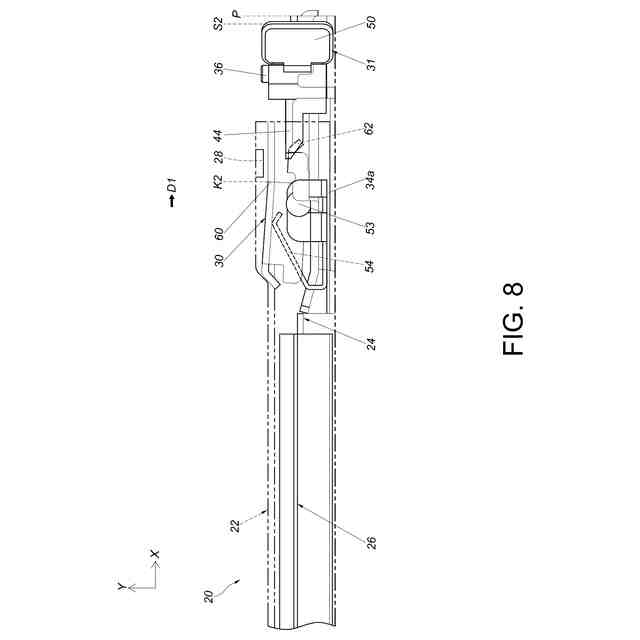

本発明の実施形態に係り、第１レールに対して第２レールをロック解除するために、ユーザが第１操作部材と第２操作部材とのうちの１つを操作することを別の１つの視角から示す図である。
本発明の実施形態に係り、第２レールが第１レールに対して所定位置でロックされ、ユーザが第１操作部材と第２操作部材とのうちの他の１つを操作することを示す図である。
本発明の実施形態に係り、複数のスライドレール組立体がラックに取り付けられていることと、最上位置にあるスライドレール組立体の第１レールから第２レールをロック解除するために、ユーザが第１操作部材を操作することとを示す図である。
本発明の実施形態に係り、複数のスライドレール組立体がラックに取り付けられていることと、最下位置にあるスライドレール組立体の第１レールから第２レールをロック解除するために、ユーザが第２操作部材を操作することとを示す図である。
【発明を実施するための形態】
【０００９】
本発明の実施形態に係り、図１及び図２に示すように、スライドレール組立体２０は、相互に対して長手方向に移動可能な第１レール２２と第２レール２４とを備えている。好ましくは、スライドレール組立体２０はさらに、第１レール２２と第２レール２４との間に移動可能に配置されている第３レール２６を備えている。第３レール２６には、第２レール２４を移動可能に取り付けるように構成されている通路２７が形成されている。これに加えて、本実施形態では、Ｘ軸は長手方向（又はスライドレールの長さ方向）であり、Ｙ軸は横断方向（又はスライドレールの側方方向）であり、Ｚ軸は縦方向（又はスライドレールの高さ方向）である。
【００１０】
さらに、スライドレール組立体２０はさらに、ブロッキング特徴部２８と、ロック部材３０と、２つの操作部材（第１操作部材３１と第２操作部材３２など）とを備えている。ロック部材３０は、ブロッキング特徴部２８と協働するように構成されている。
（【００１１】以降は省略されています）
