公開番号2025079296
公報種別公開特許公報(A)
公開日2025-05-21
出願番号2024107110
出願日2024-07-03
発明の名称スライドレールアセンブリ
出願人川湖科技股分有限公司,川益科技股ふん有限公司
代理人弁理士法人ITOH
主分類A47B 88/473 20170101AFI20250514BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】改善された制動効果を有するスライドレールアセンブリを提供すること。
【解決手段】スライドレールアセンブリは、第1のレール、第2のレール、制動装置及び補助部材を含む。第1のレールは所定部を備える。第2レールは第1のレールに対して可動である。制動装置は第1のレールに配置される。補助部材は第2のレールに配置される。第2のレールを第1のレールに対して所定の方向に沿って動かすプロセスの間、補助部材は、制動装置が制動効果を提供するように、制動装置に当接するように構成されている。第2のレールが第1のレールに対して所定の方向に沿ってさらに動かされると、所定部は、補助部材に当接して、補助部材が制動装置から外れるように駆動するよう構成されている。
【選択図】図2

特許請求の範囲【請求項１】
所定部を備える第１のレールと、
前記第１のレールに対して可動な第２のレールと、
前記第１のレールに配置される制動装置と、
前記第２のレールに配置される補助部材であって、該補助部材は、前記第２のレールに対して第１の所定の状態と第２の所定の状態との間で切り換えられるように構成されている、補助部材と、
を含むスライドレールアセンブリであって、
前記第２のレールが前記第１のレールに対して第１の方向に沿って動かされるプロセスの間、前記第１の所定の状態にある前記補助部材は、前記制動装置が前記第２のレールに制動効果を提供するように、前記制動装置に当接するように構成され、
前記第２のレールが前記第１のレールに対して前記第１の方向に沿ってさらに動かされると、前記所定部は、前記制動装置が前記第２のレールにもはや制動効果を提供しないようにするため、前記補助部材を前記制動装置から外すために、前記補助部材に当接し、前記補助部材が前記第１の所定の状態から前記第２の所定の状態に切り替わるよう駆動するように構成されている、スライドレールアセンブリ。
続きを表示（約 1,900 文字）【請求項２】
第３のレールをさらに含み、前記第１のレールは該第３のレールと前記第２のレールとの間に可動に取り付けられ、
前記第１のレールは、互いに反対側にある第１の端部及び第２の端部を有し、前記制動装置は、前記第１のレールの第１の端部に隣接して配置されている、請求項１に記載のスライドレールアセンブリ。
【請求項３】
前記第１のレールはブロック部をさらに備え、前記スライドレールアセンブリは、前記第２のレールに可動に取り付けられる第１の作用部材及び第２の作用部材をさらに含み、
前記第２のレールが前記第１のレールに対して前記第１の方向に沿って所定の位置にさらに動かされると、前記第１の作用部材及び前記第２の作用部材は、前記第２のレールが前記所定の位置から離れるのを防止するために、前記ブロック部の両端にそれぞれ隣接して位置するように構成されている、請求項１に記載のスライドレールアセンブリ。
【請求項４】
前記第１の作用部材及び前記第２の作用部材は前記第２のレールに枢結され、前記第２のレールは、前記第１の作用部材及び前記第２の作用部材にそれぞれ弾性力を提供するように構成された第１の弾性部及び第２の弾性部を備え、
前記スライドレールアセンブリは、前記第１の作用部材及び前記第２の作用部材を駆動して動かすように構成された少なくとも１つの操作部材をさらに含む、請求項３に記載のスライドレールアセンブリ。
【請求項５】
前記所定部は突出部であり、前記所定部は第１の所定端及び第２の所定端を有し、該第１の所定端及び該第２の所定端のうちの少なくとも一方はガイド部を備える、請求項１に記載のスライドレールアセンブリ。
【請求項６】
前記制動装置は、互いに対して可動な第１の制動部及び第２の制動部を含む、請求項１に記載のスライドレールアセンブリ。
【請求項７】
第１のレールと、
前記第１のレールに対して可動な第２のレールと、
前記第１のレール及び前記第２のレールのうちの一方に配置される制動装置及び所定部と、
前記第１のレール及び前記第２のレールのうちの他方に配置される補助部材であって、該補助部材は弾性部品である、補助部材と、
を含むスライドレールアセンブリであって、
前記第２のレールが前記第１のレールに対して開方向に沿って動かされるプロセスの間に、前記補助部材は、前記制動装置に当接して前記制動装置を駆動し制動効果を提供させるように構成され、
前記第２のレールが前記第１のレールに対して前記開方向に沿ってさらに動かされると、前記所定部は、前記補助部材がもはや前記制動装置に制動効果を提供させるよう駆動しないようにするために、前記補助部材に当接して前記補助部材を弾性変形させて前記制動装置から外れるようにさせるよう構成されている、スライドレールアセンブリ。
【請求項８】
第３のレールをさらに含み、前記第１のレールは該第３のレールと前記第２のレールとの間に可動に取り付けられ、前記第３のレールは外側レールであり、前記第１のレールは中間レールであり、前記第２のレールは内側レールであり、
前記第１のレールは互いに反対側にある第１の端部及び第２の端部を有し、前記制動装置は、前記第１のレールの第１の端部に隣接して配置されている、請求項７に記載のスライドレールアセンブリ。
【請求項９】
前記第１のレールはブロック部をさらに備え、前記スライドレールアセンブリは、前記第２のレールに可動に取り付けられる第１の作用部材をさらに含み、
前記第２のレールが前記第１のレールに対して前記開方向に沿って所定の位置にさらに動かされると、前記第１の作用部材は、前記第２のレールが前記開方向に沿って該所定の位置から離れるのを防止するために、前記ブロック部に隣接して位置するように構成され、前記第１の作用部材は前記第２のレールに枢結され、前記第２のレールは前記第１の作用部材に弾性力を提供するように構成された第１の弾性部を備え、前記スライドレールアセンブリは、前記第１の作用部材を駆動して動かすように構成された操作部材をさらに含む、請求項７に記載のスライドレールアセンブリ。
【請求項１０】
前記所定部は突出部であり、前記所定部は第１の所定端及び第２の所定端を有し、該第１の所定端及び該第２の所定端のうちの少なくとも一方はガイド部を備える、請求項７に記載のスライドレールアセンブリ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、スライドレールアセンブリに関し、より具体的には、一方のスライドレールが他方のスライドレールに対して所定の距離動かされた場合に制動効果を有するスライドレールアセンブリに関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
特許文献１には、第１のレール、第２のレール、第３のレール及び制動装置を含む３セクションのスライドレールアセンブリが開示されている。第３のレール（例えば、中間レール）は第１のレール（例えば、外側レール）と第２のレール（例えば、内側レール）との間に可動に取り付けられている。制動装置は第１のレールに取り付けられている。第３のレールは、制動装置の両側にそれぞれ配置された第１の押圧部及び第２の押圧部を含む。第３のレールが動かされて第１のレールに対して第１の方向に沿って開けられるか又は第２の方向に沿って引っ込められた場合、制動装置は双方向制動機能のための制動効果を提供できる。
【０００３】
特許文献２は、第１のレール（中間レール等）、ボールベアリングアセンブリ、第２のレール（内側レール等）及び制動装置を含むスライドレールアセンブリが開示されている。ボールベアリングアセンブリは第１のレール上に可動に取り付けられている。ボールベアリングアセンブリはボールリテーナ及び複数のボールを含む。ボールリテーナは停止部を含む。制動装置は第１のレール上に取り付けられている。制動装置はボールリテーナの停止部に対応し、制動力を提供するように構成されている。ボールリテーナは、ボールリテーナの停止部が制動装置に接触するように第２のレールによって駆動されて動かされるように構成されている。スライドレールアセンブリは、第３のレール（外側レール等）をさらに含み、第１のレールは第３のレールに対して可動である。特許文献に開示の第２のレール（内側レール等）は、制動効果を提供するために、ボールリテーナを駆動して制動装置に当接するよう動かすように構成されている。
【先行技術文献】
【特許文献】
【０００４】
米国特許第１０３９８２２８号明細書
米国特許第１０７８１８５５号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１、２には、制動効果を提供するために制動装置を備えたスライドレールアセンブリが開示されている。しかしながら、異なる市場要求のために様々なスライドレール製品を開発することが重要である。
【０００６】
本発明は、一方のスライドレールが他方のスライドレールに対して所定の距離動かされた場合に制動効果を有するスライドレールアセンブリを提供する。
【０００７】
本発明の実施形態によれば、スライドレールアセンブリは、第１のレール、第２のレール、制動装置及び補助部材を含む。第１のレールは所定部を備える。第２のレールは第１のレールに対して可動である。制動装置は第１のレールに配置されている。補助部材は第２のレールに配置され、第２のレールに対して第１の所定の状態と第２の所定の状態との間で切り替わるように構成されている。第２のレールが第１のレールに対して第１の方向に沿って動かされるプロセスの間、第１の所定の状態にある補助部材は、制動装置が第２のレールに制動効果を提供するように、制動装置に当接するように構成され、第２のレールが第１のレールに対して第１の方向に沿ってさらに動かされると、所定部は、制動装置が第２のレールにもはや制動効果を提供しないようにするため、補助部材を制動装置から外すために、補助部材に当接し、補助部材が第１の所定の状態から第２の所定の状態に切り替わるよう駆動するように構成されている。
【０００８】
本発明の別の実施形態によれば、スライドレールアセンブリは、第１のレールと、第２のレールと、制動装置及び所定部と、補助部材とを含む。第２のレールは第１のレールに対して可動である。制動装置及び所定部は、第１のレール及び第２のレールのうちの一方に配置されている。補助部材は第１のレール及び第２のレールのうちの他方に配置され、補助部材は弾性部品である。第２のレールが第１のレールに対して開方向に沿って動かされるプロセスの間に、補助部材は、制動装置に当接して制動装置を駆動し制動効果を提供させるように構成され、第２のレールが第１のレールに対して開方向に沿ってさらに動かされると、所定部は、補助部材がもはや制動装置に制動効果を提供させるよう駆動しないようにするために、補助部材に当接して補助部材を弾性変形させて制動装置から外れるようにさせるよう構成されている。
【０００９】
本発明のこれらの及び他の目的は、様々な図面に示される好ましい実施形態の以下の詳細な説明を読んだ後、当業者に間違いなく明らかになる。
【図面の簡単な説明】
【００１０】

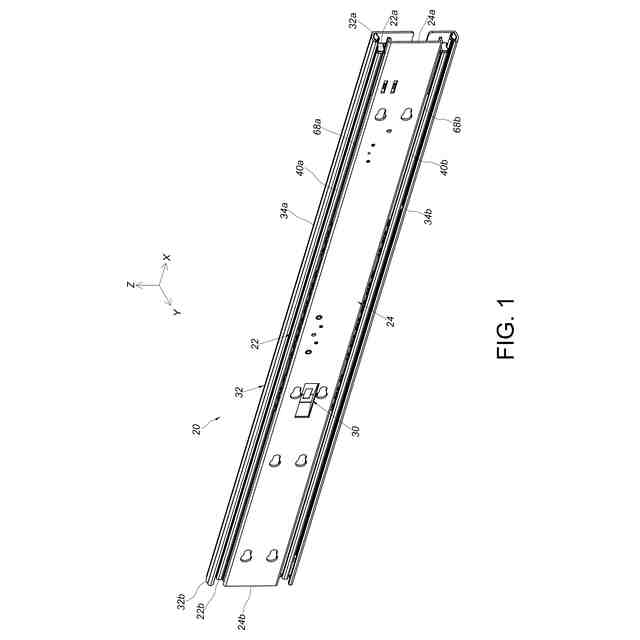

図１は、本発明の一実施形態に係るスライドレールアセンブリを示す図である。

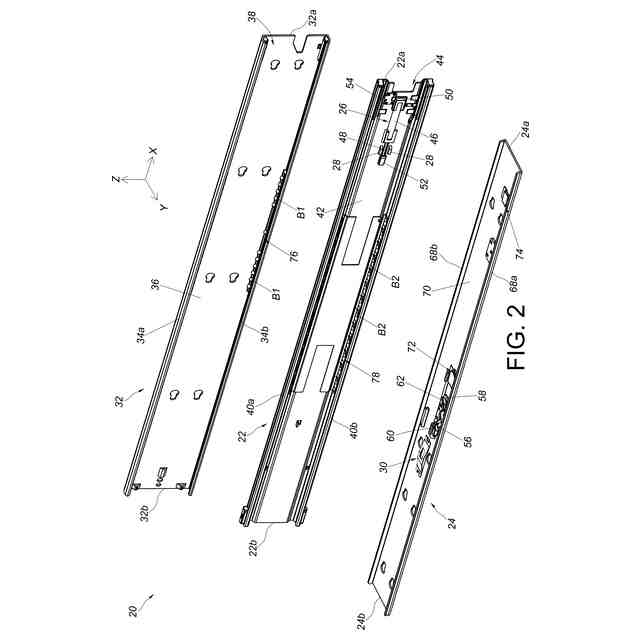

図２は、本発明の実施形態に係る、第１のレール、第２のレール及び第３のレールを含むスライドレールアセンブリの分解図である。

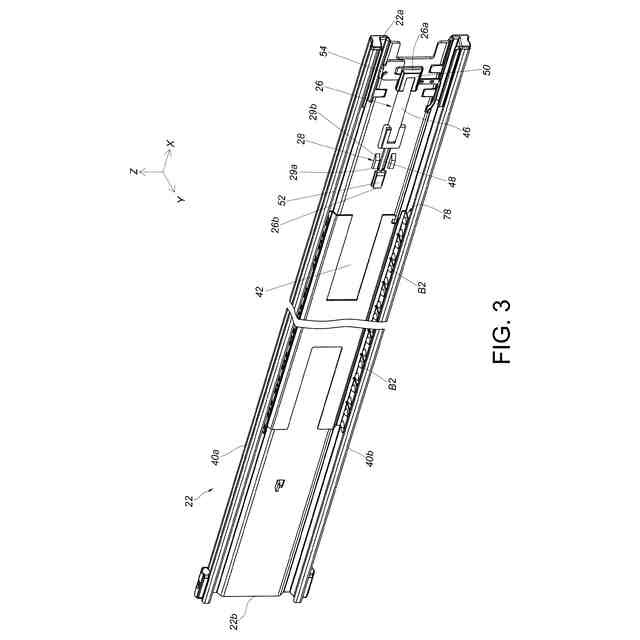

図３は、本発明の実施形態に係る第１のレールを示す図である。

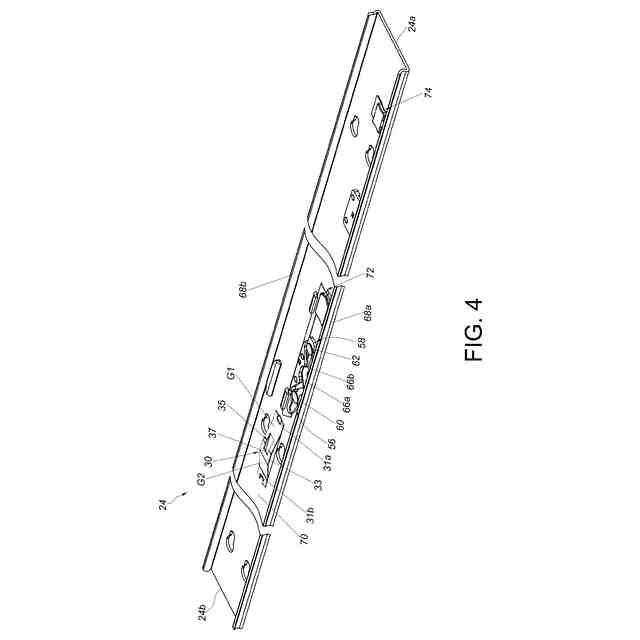

図４は、本発明の実施形態に係る第２のレールを示す図である。

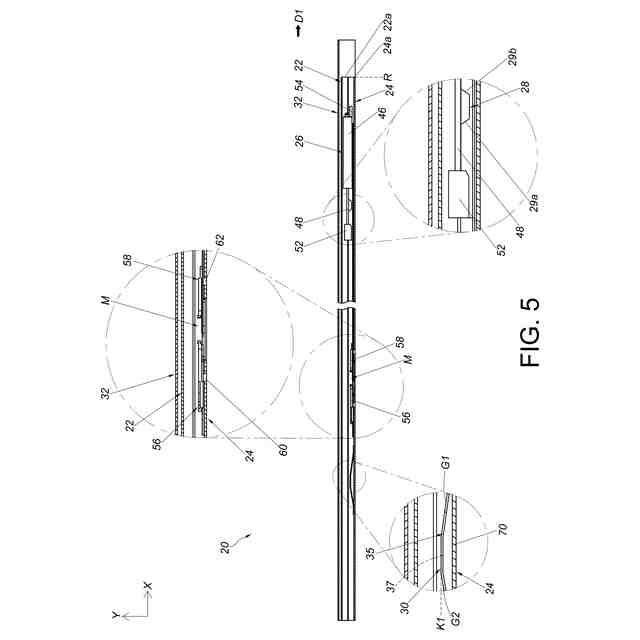

図５は、本発明の実施形態に係る、引っ込み状態にあるスライドレールアセンブリを示す図である。

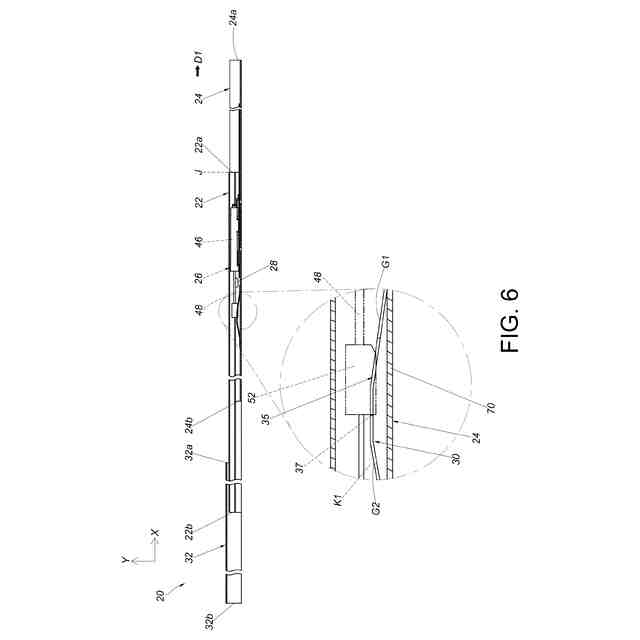

図６は、本発明の実施形態に係る、第１のレールが第３のレールに対して開位置に位置する状態を示す図であり、第２のレールが第１のレールに対して第１の方向に沿って動かされている。

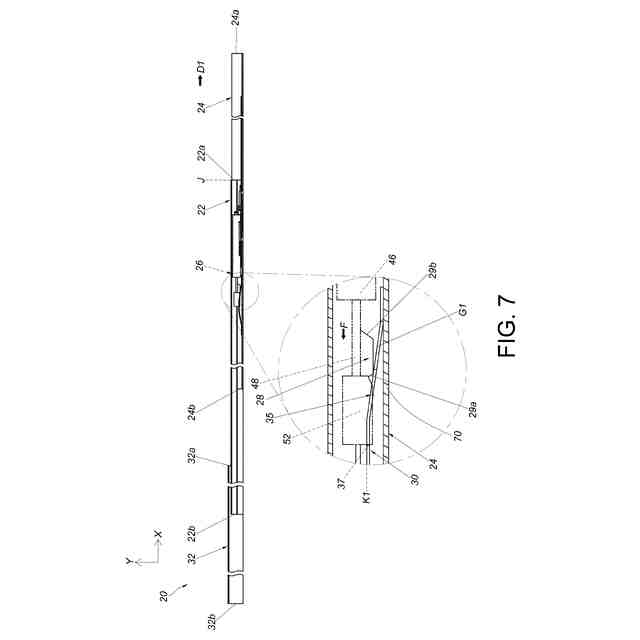

図７は、本発明の実施形態に係る、第１のレールが第３のレールに対して開位置に位置する状態を示す図であり、第２のレールが第１のレールに対して第１の方向に沿ってさらに動かされている。
図８は、本発明の実施形態に係る、第１のレールが第３のレールに対して開位置に位置する状態を示す図であり、第２のレールが第１のレールに対して所定の位置でロックされている。

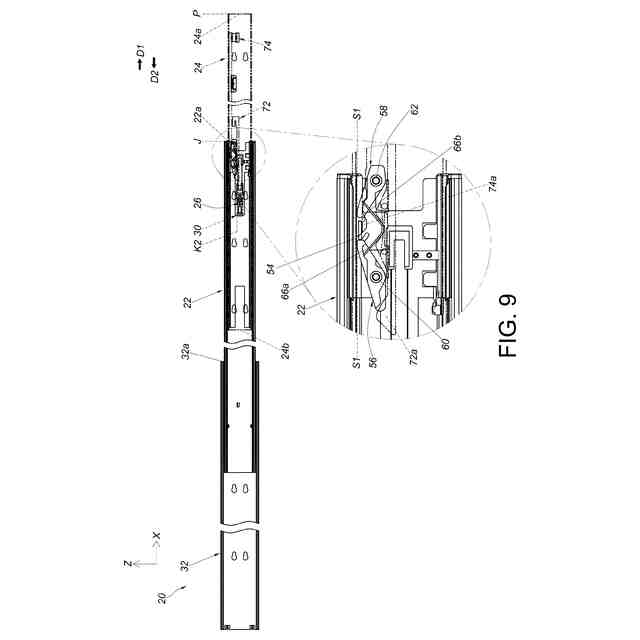

図９は、本発明の実施形態に係る、第１のレールが第３のレールに対して開位置に位置する状態を別の視点で示す図であり、第２のレールは第１のレールに対して所定の位置でロックされている。
図１０は、本発明の実施形態に係る、第２のレールが第１のレールに対して所定の位置に位置する状態を示す図であり、第１の作用部材が駆動されて第２のレールが第１の方向に沿って所定の位置から離れることができる。
図１１は、本発明の実施形態に係る、第２のレールが第１のレールに対して所定の位置に位置する状態を示す図であり、第１の作用部材が駆動されて第２のレールが第２の方向に沿って所定の位置から離れることができる。
【発明を実施するための形態】
（【００１１】以降は省略されています）
