発明の名称支持アセンブリ
出願人川湖科技股分有限公司,川益科技股ふん有限公司
代理人個人,個人
主分類A47B 88/483 20170101AFI20250327BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】スライドレールをラックに取り付けるための改善された支持ブラケットを提供する。
【解決手段】ラック(22)のために適合された支持アセンブリ(20)が提供され、支持ブラケット(26)、複数のスライドレール、複数の可動レール及び複数の支持レールを含む。支持ブラケット(26)はラック(22)に取り付けられ第1の所定端部(26a)及び第2の所定端部(26b)を含む。複数のスライドレールは支持ブラケット(26)に着脱可能に取り付けられる。複数の支持レールは複数の可動レールにそれぞれ可動可能に取り付けられる。複数のスライドレールのそれぞれは第1の端部(28a)、第2の端部(28b)及び第1の端部(28a)と第2の端部(28b)との間に位置する中間部(28c)を含む。支持ブラケット(26)の第1の所定端部(26a)は長手方向に沿って複数のスライドレールのそれぞれの第1の端部(28a)から突出する。
【選択図】図1
特許請求の範囲【請求項１】
ラックのために適合された支持アセンブリであって、当該支持アセンブリは、
前記ラックに取り付けられるように構成された支持ブラケットであって、該支持ブラケットは第１の所定端部と、長手方向に沿って該第１の所定端部の反対側にある第２の所定端部とを含む、支持ブラケットと、
前記支持ブラケットに着脱可能に取り付けられるように構成された複数のスライドレールであって、第１のスライドレール及び第２のスライドレールを含み、該複数のスライドレールのそれぞれは、第１の端部、第２の端部及び中間部を含み、該第２の端部は、前記長手方向に沿って該第１の端部の反対側にあり、該中間部は、前記長手方向に沿って該第１の端部と該第２の端部との間に位置する、複数のスライドレールと、
前記第１のスライドレールに可動に取り付けられる第１の可動レールと、
前記第２のスライドレールに可動に取り付けられる第２の可動レールと、
前記第１の可動レールに可動に取り付けられる第１の支持レールと、
前記第２の可動レールに可動に取り付けられる第２の支持レールと、
を含み、
前記第１の支持レール及び前記第２の支持レールのうちの一方は、搬送物体を支持するように構成され、
前記支持ブラケットの第１の所定端部は、前記長手方向に沿って前記複数のスライドレールのそれぞれの第１の端部から突出する、支持アセンブリ。
続きを表示（約 1,300 文字）【請求項２】
前記支持ブラケットの第２の所定端部は、前記長手方向に沿って前記複数のスライドレールのそれぞれの中間部と第２の端部との間に位置する、請求項１に記載の支持アセンブリ。
【請求項３】
前記支持ブラケットは、前記長手方向に沿って前記支持ブラケットの第１の所定端部と第２の所定端部との間に接続された本体部をさらに含み、第１の取り付け部が該本体部に配置され、前記ラックの第１の対応部に取り付けられるように構成されている、請求項１に記載の支持アセンブリ。
【請求項４】
第２の取り付け部が前記本体部に配置され、前記ラックの第２の対応部に取り付けられるように構成されている、請求項３に記載の支持アセンブリ。
【請求項５】
前記第１の取り付け部及び前記第２の取り付け部は互いに同一であり、前記第１の取り付け部及び前記第２の取り付け部は、前記支持ブラケットの第１の所定端部及び第２の所定端部にそれぞれ隣接して位置し、前記第１の取り付け部は突起であり、該突起は、前記本体部に接続された第１の区画と、該第１の区画に対して屈曲された第２の区画とを含み、該第１の区画と該第２の区画とは互いに垂直に接続されている、請求項４に記載の支持アセンブリ。
【請求項６】
複数の取り付け構造が前記支持ブラケットの本体部に配置され、前記長手方向に沿って前記第１の取り付け部と前記第２の取り付け部との間に位置し、前記複数のスライドレールは該複数の取り付け構造に取り付けられるように構成されている、請求項４に記載の支持アセンブリ。
【請求項７】
前記複数の取り付け構造のそれぞれはキーホール構造であり、補助部材が前記複数のスライドレールのそれぞれに配置され、該キーホール構造に取り付けられるように構成されている、請求項６に記載の支持アセンブリ。
【請求項８】
所定構造が前記支持ブラケット及び前記複数のスライドレールのそれぞれのうちの一方に配置され、前記支持ブラケット及び前記複数のスライドレールのそれぞれのうちの一方に当接するように構成されている、請求項３に記載の支持アセンブリ。
【請求項９】
前記所定構造は前記複数のスライドレールのそれぞれに配置され、前記支持ブラケットの本体部に当接するように構成され、前記複数のスライドレールのそれぞれは第１の側部と、横方向に沿って該第１の側部の反対側にある第２の側部とを含み、該第１の側部は前記支持ブラケットに隣接して位置し、前記所定構造は凹部及び凸部を含み、該凹部及び該凸部は、前記複数のスライドレールのそれぞれの第２の側部及び第１の側部にそれぞれ位置し、該凸部は前記支持ブラケットの本体部に当接するように構成されている、請求項８に記載の支持アセンブリ。
【請求項１０】
前記支持ブラケットは第１の所定高さを有し、前記複数のスライドレールのそれぞれは第２の所定高さを有し、該第１の所定高さは該第２の所定高さの２倍以上である、請求項１乃至９のいずれか一項に記載の支持アセンブリ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、請求項１に前提部に記載の支持アセンブリに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１には、複数のスライドレールをラックシステムに取り付けるためのコネクタアセンブリが開示されている。ラックシステムは、前部、後部、上部、底部及び２つの側部を有するラックフレームを形成するために、異なるコーナーに配置された少なくとも４つのポストを含む。ポストのそれぞれは複数の開口を含む。コネクタアセンブリは２つの前側コネクタ及び２つの後ろ側コネクタを含む。２つの前側コネクタ及び２つの後ろ側コネクタのそれぞれは、ラックフレームの上部からラックフレームの底部に延びるとともに複数のスライドレールに固定されるように構成されたベースプレートを含む。
【先行技術文献】
【特許文献】
【０００３】
米国特許第９９２４６１１号明細書
米国特許第１１５７６２７７号明細書
米国特許第１１８９５８００号明細書
【０００４】
しかしながら、様々な要求を満たすために、複数のスライドレールを簡単な操作でラックに取り付けるための代替的な解決策を提供することが重要な課題となっている。
【発明の概要】
【０００５】
上記に鑑み、本発明は、複数のスライドレールをラックに取り付けるための支持ブラケットを備える支持アセンブリを提供することを目的とする。
【０００６】
これは、請求項１に記載の支持アセンブリによって達成される。従属請求項は、対応するさらなる展開及び改良に関する。
【０００７】
以下の詳細な説明からより明確に理解されるように、本発明の支持アセンブリはラックのために適合され、支持ブラケット、複数のスライドレール、第１の可動レール、第２の可動レール、第１のサポートレール及び第２のサポートレールを含む。支持ブラケットは前記ラックに取り付けられるように構成されている。支持ブラケットは第１の所定端部と、長手方向に沿って該第１の所定端部の反対側にある第２の所定端部とを含む。複数のスライドレールは支持ブラケットに着脱可能に取り付けられるように構成され、第１のスライドレール及び第２のスライドレールを含む。複数のスライドレールのそれぞれは、第１の端部、第２の端部及び中間部を含む。第２の端部は、長手方向に沿って該第１の端部の反対側にある。中間部は、長手方向に沿って該第１の端部と該第２の端部との間に位置する。第１の可動レールは第１のスライドレールに可動に取り付けられている。第２の可動レールは第２のスライドレールに可動に取り付けられている。第１の支持レールは第１の可動レールに可動に取り付けられている。第２の支持レールは第２の可動レールに可動に取り付けられている。第１の支持レール及び第２の支持レールのうちの一方は、搬送物体を支持するように構成されている。支持ブラケットの第１の所定端部は、前記長手方向に沿って前記複数のスライドレールのそれぞれの第１の端部から突出する。
【０００８】
本発明のこれらの及び他の目的は、様々な図及び図面に示される好ましい実施形態の以下の詳細な説明を読んだ後に当業者に間違いなく明らかになるであろう。
【図面の簡単な説明】
【０００９】
以下では、添付の図面を参照して本発明を例示的にさらに説明する。

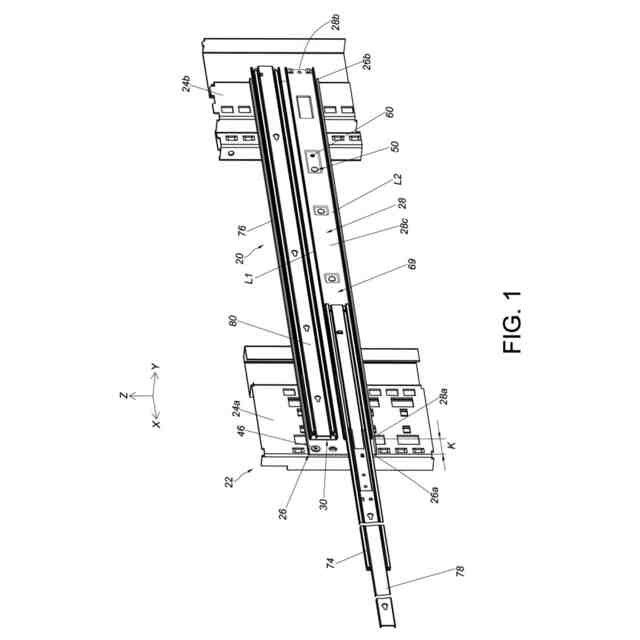

図１は、本発明の実施形態に係る支持アセンブリの斜視図である。
図２は、本発明の実施形態に係る、ラックに支持ブラケットが取り付けられた状態の支持アセンブリの部分図である。
図３は、本発明の実施形態に係る、ラックに支持ブラケットが取り付けられた状態の支持アセンブリの部分図である。

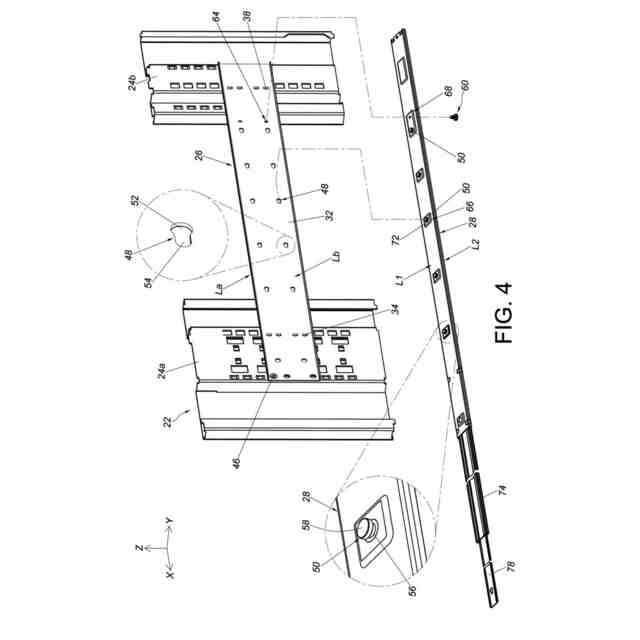

図４は、本発明の実施形態に係る、支持ブラケットから第１のスライドレールが取り外された状態の支持アセンブリの図である。

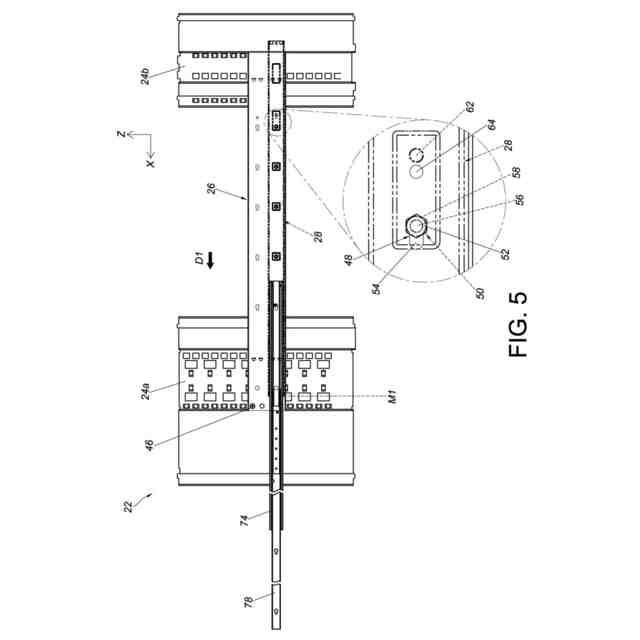

図５は、本発明の実施形態に係る、支持ブラケットに対して第１のスライドレールが異なる位置に配置された状態の支持アセンブリの図である。
図６は、本発明の実施形態に係る、支持ブラケットに対して第１のスライドレールが異なる位置に配置された状態の支持アセンブリの図である。

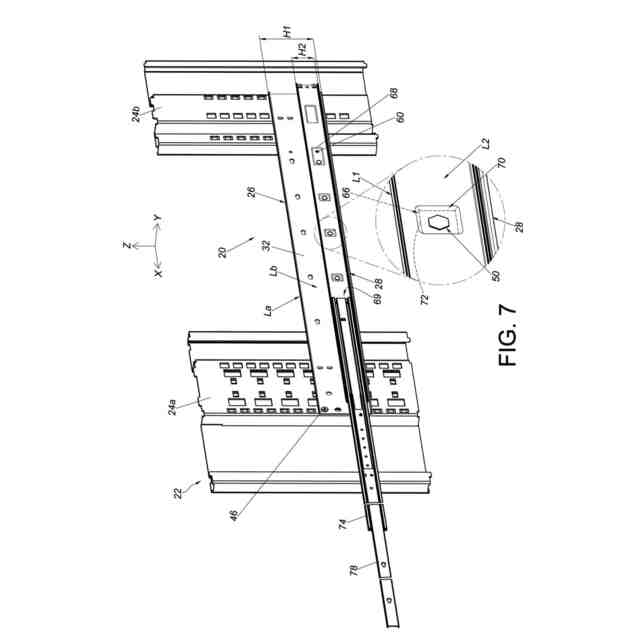

図７は、本発明の実施形態に係る、第１のスライドレールが支持ブラケットに取り付けられた状態の支持アセンブリの図である。
【発明を実施するための形態】
【００１０】
好ましい実施形態の以下の詳細な説明では、本願の一部を構成するとともに、本発明が実施され得る特定の実施形態を例示的に示す添付の図面を参照する。この点に関して、「上」、「下」、「左」、「右」、「前」、「後ろ」等の方向を示す用語は、説明される図の向きに関して用いられる。本発明の部材は多くの異なる向きに配置できる。そのため、方向に関する用語は説明を目的として用いられるものであり、何ら限定するものではない。したがって、図面及び説明は本質的に例示的であり、限定的なものではないとみなされる。また、特定されない場合、「接続」という用語は間接的又は直接的のいずれかの機械的接続を意味することを意図している。そのため、第１の装置が第２の装置に接続される場合、その接続は直接的な機械的接続を介したものであるか又は他の装置及び接続を介した間接的な機械的接続を介したものであり得る。
（【００１１】以降は省略されています）
