公開番号2025106183
公報種別公開特許公報(A)
公開日2025-07-15
出願番号2024166840
出願日2024-09-26
発明の名称スライドレール機構
出願人川湖科技股分有限公司,川益科技股ふん有限公司
代理人弁理士法人ITOH
主分類A47B 88/50 20170101AFI20250708BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】ラックに適用可能な、改善されたスライドレール機構を提供すること。
【解決手段】スライドレール機構は、保持物体、第1のスライドレールアセンブリ、第2のスライドレールアセンブリ及びロック部材を含む。第1のスライドレールアセンブリは、ラックに取り付けられるように構成された第1のレールと、保持物体を保持するように構成された第2のレールとを含む。第2のスライドレールアセンブリは、保持物体上に配置される第3のレールと、第3のレールに対して可動な第4のレールとを含む。ロック部材は、保持物体上に可動に取り付けられる。第2のレールを第1のレールに対して開方向に沿って伸長位置に動かす過程の間、ロック部材は、第4のレールが開方向に沿って動くのをロック部材のロック部が防止するように構成されるように、第1の所定の位置から第2の所定の位置に動かされる。
【選択図】図2
特許請求の範囲【請求項１】
ラックに適用可能なスライドレール機構であって、
第１の保持物体と、
第１のレールと、該第１のレールに対して長手方向に可動な第２のレールとを含む第１のスライドレールアセンブリであって、該第１のレールは前記ラックに取り付けられるように構成され、該第２のレールは前記第１の保持物体を保持するように構成されている、第１のスライドレールアセンブリと、
前記第１の保持物体上に配置される第２のスライドレールアセンブリであって、該第２のスライドレールアセンブリは、第３のレールと、該第３のレールに対して長手方向に可動な第４のレールとを含み、該第３のレールは前記第１の保持物体に取り付けられるように構成され、該第４のレールは第２の保持物体を保持するように構成されている、第２のスライドレールアセンブリと、
前記第１の保持物体に可動に取り付けられるロック部材と、
を含み、
前記第１のレールは補助部を備え、前記ロック部材は所定部及びロック部を備え、
前記第２のレールが前記第１のレールに対して引っ込み位置に位置する場合、前記補助部は、前記第４のレールが開方向に沿って動くのを防止するよう前記ロック部材のロック部が構成されないようにして、前記第２の保持物体を前記第１の保持物体に対して該開方向に沿って動かすことができるようにするために、前記所定部を支持して前記ロック部材を第１の所定の位置に位置決めするように構成され、
前記第２のレールを前記第１のレールに対して前記開方向に沿って伸長位置に動かす過程の間、前記ロック部材は、前記ロック部材のロック部が前記第４のレールが前記開方向に沿って動くのを防止して、前記第１の保持物体に対する前記第２の保持物体の前記開方向に沿った移動距離を制限するようにするために、前記第１の所定の位置から第２の所定の位置に動かされる、スライドレール機構。
続きを表示（約 2,500 文字）【請求項２】
前記第１のスライドレールアセンブリは、前記第１のレールに接続されるブラケットをさらに含み、前記第１のレールは、該ブラケットを介して前記ラックに取り付けられるように構成され、
前記補助部は、前記第１のレール上の前記ブラケットに配置されている、請求項１に記載のスライドレール機構。
【請求項３】
前記第１のスライドレールアセンブリは、前記第１のレールと前記第２のレールとの間に可動に取り付けられる第１の中間レールをさらに含む、請求項２に記載のスライドレール機構。
【請求項４】
前記第１の保持物体は所定壁を含み、該所定壁は、互いに反対にある第１の側及び第２の側を有し、該第１の側は前記第２のレールに接続され、前記第２の保持物体を収容するために、前記第２の側に隣接して所定空間が形成され、
前記ロック部材は前記第１の保持物体の所定壁の第２の側に可動に取り付けられ、
前記ロック部材の所定部は、前記所定壁を貫通して前記第１の側に延びるように構成され、前記ロック部材のロック部は、前記第３のレールを貫通して前記第４のレールに隣接するように構成されている、請求項１に記載のスライドレール機構。
【請求項５】
前記第２のスライドレールアセンブリは、前記第３のレールと前記第４のレールとの間に可動に取り付けられる第２の中間レールをさらに含み、該第２の中間レールはブロック部を有し、
前記ロック部材が前記第２の所定の位置に位置する場合、前記ロック部材のロック部は、前記開方向に沿った前記ブロック部の移動経路をブロックするように構成され、
前記第２のレールが前記第１のレールに対して前記引っ込み位置に位置し、前記第４のレールが前記第３のレールに対して引っ込められている場合、前記ロック部材のロック部と前記第２の中間レールのブロック部とは、前記長手方向に沿って所定の長手距離互いに離隔されている、請求項４に記載のスライドレール機構。
【請求項６】
前記所定壁には制限構造が形成され、前記ロック部材の所定部は前記所定壁の制限構造に挿入され、
前記ロック部材の移動方向は前記第１の保持物体の高さ方向である、請求項４に記載のスライドレール機構。
【請求項７】
ラックに適用可能なスライドレール機構であって、
第１の保持物体と、
第１のレールと、該第１のレールに対して長手方向に可動な第２のレールとを含む第１のスライドレールアセンブリであって、該第１のレールは前記ラックに取り付けられるように構成され、該第２のレールは前記第１の保持物体を保持するように構成されている、第１のスライドレールアセンブリと、
前記第１の保持物体に配置される第２のスライドレールアセンブリであって、該第２のスライドレールアセンブリは、第３のレールと、該第３のレールに対して長手方向に可動な第４のレールとを含み、該第３のレールは前記第１の保持物体に取り付けられるように構成されている、第２のスライドレールアセンブリと、
前記第１の保持物体に可動に取り付けられるロック部材と、
を含み、
前記第１のレールは補助部を備え、前記ロック部材は所定部及びロック部を備え、
前記第２のレールを前記第１のレールに対して開方向に沿って伸長位置に動かす過程の間、前記補助部は、前記ロック部材が第１の所定の位置から第２の所定の位置に動かされ、前記第４のレールが前記開方向に沿って動くのを防止するように前記ロック部材のロック部が構成されるようにするために、前記所定部を支持しない、スライドレール機構。
【請求項８】
前記第２のレールが前記第１のレールに対して引っ込み位置に位置する場合、前記補助部は、前記第４のレールが前記開方向に沿って動くのを前記ロック部材のロック部が防止するように構成されないように、前記所定部を支持して前記ロック部材を前記第１の所定の位置に位置決めするように構成され、
前記第１のスライドレールアセンブリは、前記第１のレールに接続されるブラケットをさらに含み、前記第１のレールは、該ブラケットを介して前記ラックに取り付けられるように構成され、前記補助部は、前記第１のレール上の前記ブラケットに配置され、
前記第１のスライドレールアセンブリは、前記第１のレールと前記第２のレールとの間に可動に取り付けられる第１の中間レールをさらに含む、請求項７に記載のスライドレール機構。
【請求項９】
前記第１の保持物体は所定壁を含み、該所定壁は第１の側及び第２の側を有し、該第１の側は前記第２のレールに接続され、
前記ロック部材は、前記第１の保持物体の所定壁の第２の側に可動に取り付けられ、
前記ロック部材の所定部は、前記所定壁を貫通して前記第１の側に延びるように構成され、前記ロック部材のロック部は、前記第３のレールを貫通して前記第４のレールに隣接するように構成され、
前記第２のスライドレールアセンブリは、前記第３のレールと前記第４のレールとの間に可動に取り付けられる第２の中間レールをさらに含み、該第２の中間レールはブロック部を有し、
前記ロック部材が前記第２の所定の位置に位置する場合、前記ロック部材のロック部は、前記開方向に沿った前記ブロック部の移動経路をブロックするように構成され、
前記第２のレールが前記第１のレールに対して引っ込み位置に位置し、前記第４のレールが前記第３のレールに対して引っ込められている場合、前記ロック部材のロック部と前記第２の中間レールのブロック部とは、前記長手方向に沿って所定の長手方向距離互いに離隔されている、請求項７に記載のスライドレール機構。
【請求項１０】
前記所定壁には制限構造が形成され、前記ロック部材の所定部は前記所定壁の制限構造に挿入され、
前記ロック部材の移動方向は前記第１の保持物体の高さ方向である、請求項９に記載のスライドレール機構。

発明の詳細な説明【技術分野】
【０００１】
本発明はスライドレール機構に関し、より具体的にはラックに適用可能なスライドレール機構に関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
特許文献１には、２つの引き出しを備えたキャビネットを有する家具が開示されている。各引き出しは、キャビネットに対して開位置と閉位置との間で摺動できる。家具は、キャビネットに取り付けられ、第１の位置と第２の位置との間で移動するように構成されたロックバーを含む。ロックバーは、２つの引き出しが閉位置から開位置に同時に移動するのを防止するために、引き出しに取り付けられた協働手段と相互作用するように構成されている。
【０００３】
特許文献２には、ランプ、ブロック装置及びキャビネットに配置されたロック部材を含む引き出し開位置制御装置が開示されている。一番下の引き出しがキャビネットから引き出されると、他の引き出しがランプ及びブロック装置を介してブロックされ、一定の距離のみ引き出すことができるように従動子がロック部材を駆動して動かす。
【先行技術文献】
【特許文献】
【０００４】
米国特許第４９２５２５７号明細書
米国特許第６７２２７４９号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１、２には、２つの引き出しが同時に開けられるのを防止可能な家具と、第１の引き出しが開けられた場合に他の引き出しが完全に開けられるのを防止可能な引き出し開位置制御装置とがそれぞれ開示されている。しかしながら、異なる市場要求に対して、様々な製品を開発することが重要である。
【課題を解決するための手段】
【０００６】
本発明はラックに適用可能なスライドレール機構を提供する。
【０００７】
本発明の実施形態によれば、スライドレール機構はラックに適用可能である。スライドレール機構は、第１の保持物体、第１のスライドレールアセンブリ、第２のスライドレールアセンブリ及びロック部材を含む。第１のスライドレールアセンブリは、第１のレールと、該第１のレールに対して長手方向に可動な第２のレールとを含む。第１のレールはラックに取り付けられるように構成され、第２のレールは第１の保持物体を保持するように構成されている。第２のスライドレールアセンブリは第１の保持物体上に配置される。第２のスライドレールアセンブリは、第３のレールと、該第３のレールに対して長手方向に可動な第４のレールとを含む。第３のレールは第１の保持物体に取り付けられるように構成され、第４のレールは第２の保持物体を保持するように構成されている。ロック部材は第１の保持物体に可動に取り付けられる。第１のレールは補助部を備え、ロック部材は所定部及びロック部を備える。第２のレールが第１のレールに対して引っ込み位置に位置する場合、補助部は、第４のレールが開方向に沿って動くのを防止するようロック部材のロック部が構成されないようにして、第２の保持物体を第１の保持物体に対して該開方向に沿って動かすことができるようにするために、所定部を支持してロック部材を第１の所定の位置に位置決めするように構成されている。第２のレールを第１のレールに対して開方向に沿って伸長位置に動かす過程の間、ロック部材は、ロック部材のロック部が第４のレールが開方向に沿って動くのを防止して、第１の保持物体に対する第２の保持物体の開方向に沿った移動距離を制限するようにするために、第１の所定の位置から第２の所定の位置に動かされる。
【０００８】
本発明の他の実施形態によれば、スライドレール機構は、ラックに適用可能である。スライドレール機構は、第１の保持物体、第１のスライドレールアセンブリ、第２のスライドレールアセンブリ及びロック部材を含む。第１のスライドレールアセンブリは、第１のレールと、該第１のレールに対して長手方向に可動な第２のレールとを含む。第１のレールはラックに取り付けられるように構成され、該第２のレールは第１の保持物体を保持するように構成されている。第２のスライドレールアセンブリは第１の保持物体に配置される。第２のスライドレールアセンブリは、第３のレールと、該第３のレールに対して長手方向に可動な第４のレールとを含む。第３のレールは第１の保持物体に取り付けられるように構成されている。ロック部材は第１の保持物体に可動に取り付けられる。第１のレールは補助部を備え、ロック部材は所定部及びロック部を備える。第２のスライドレールを第１のスライドレールに対して開方向に沿って伸長位置に動かす過程の間、補助部は、ロック部材が第１の所定の位置から第２の所定の位置に動かされ、第４のスライドレールが開方向に沿って動くのを防止するようにロック部材のロック部が構成されるようにするために、所定部を支持しない。
【０００９】
本発明のこれらの目的及び他の目的は、様々な図及び図面に示される好ましい実施形態の以下の詳細な説明を読んだ後に当業者に間違いなく明らかになるだろう。
【図面の簡単な説明】
【００１０】

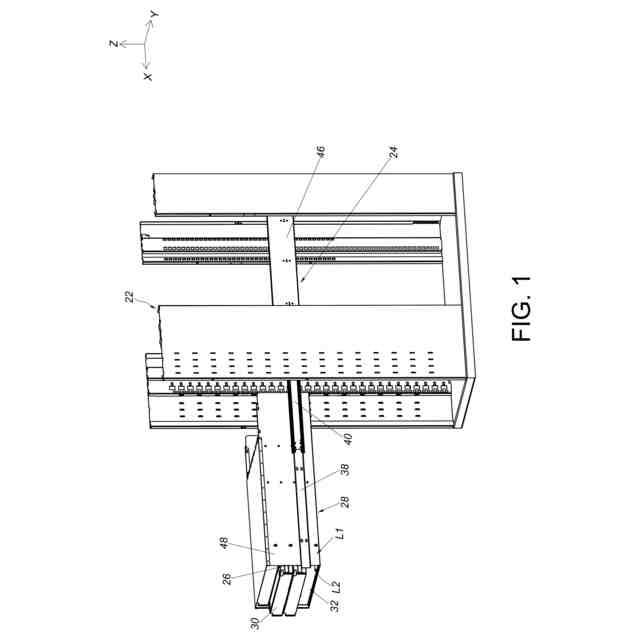

図１は、本発明の実施形態に係る、ラックに適用可能で且つ第１の保持物体及び少なくとも１つの第２の保持物体を支持するように構成されたスライドレール機構を示す図である。

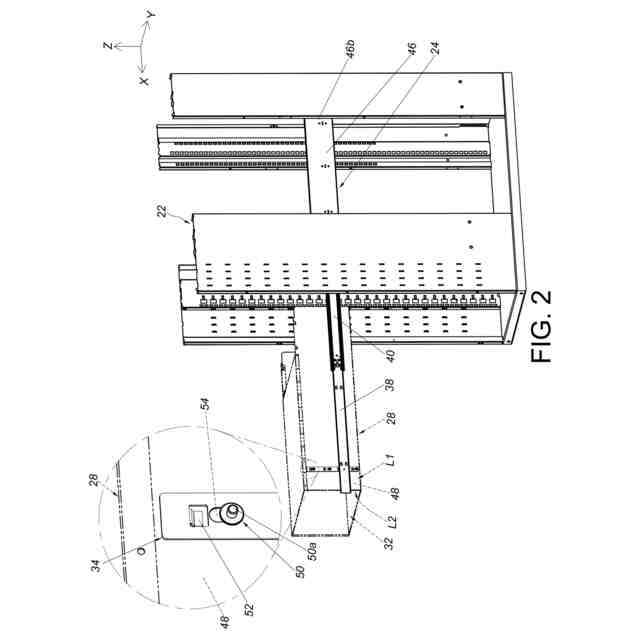

図２は、本発明の実施形態に係る、ラックに適用可能で且つ第１の保持物体を支持するように構成されたスライドレール機構をある視点で示す図である。

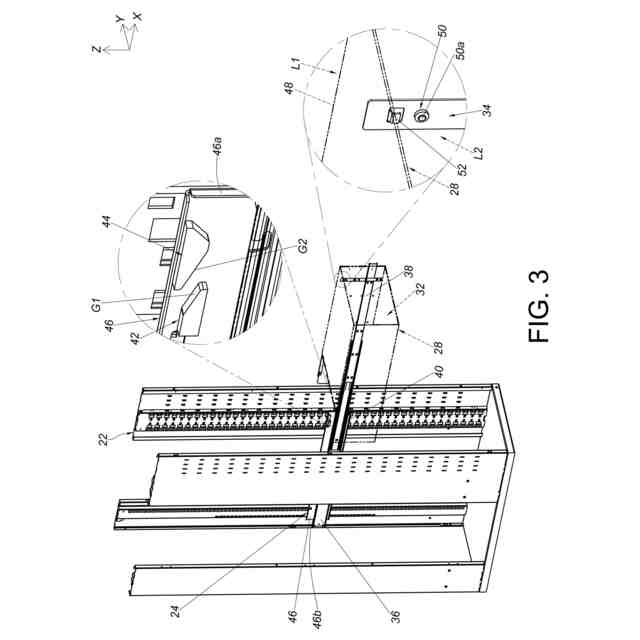

図３は、本発明の実施形態に係る、ラックに適用可能で且つ第１の保持物体を支持するように構成されたスライドレール機構を別の視点で示す図である。

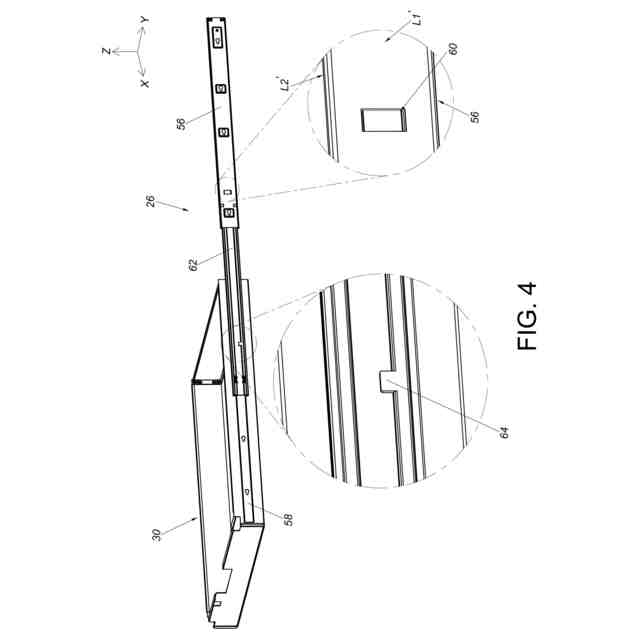

図４は、本発明の実施形態に係る、第２の保持物体を支持するように構成されたスライドレール機構のスライドレールアセンブリを示す図である。

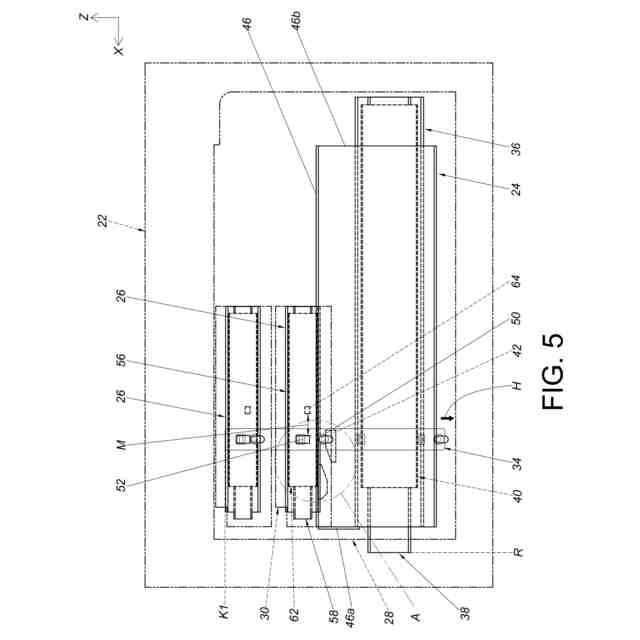

図５は、本発明の実施形態に係る、第１の保持物体が引っ込み位置にあり、第２の保持物体が第１の保持物体に対して引っ込められている、ラックに適用可能なスライドレール機構を示す図である。

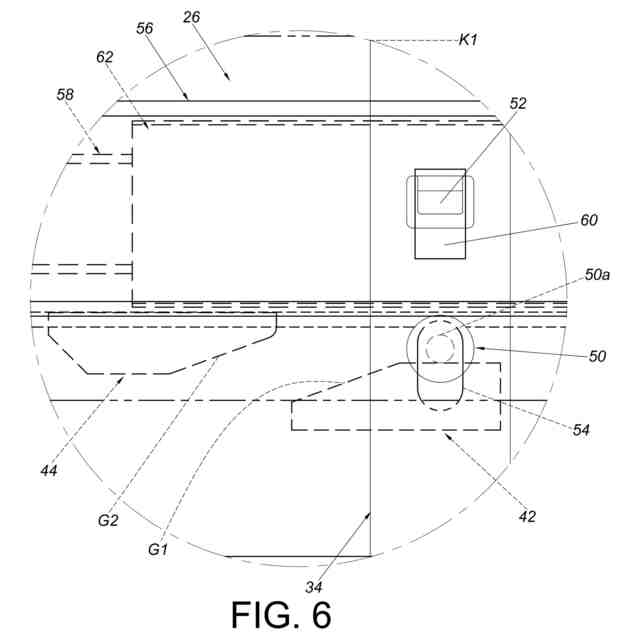

図６は、図５の領域Ａの拡大図である。

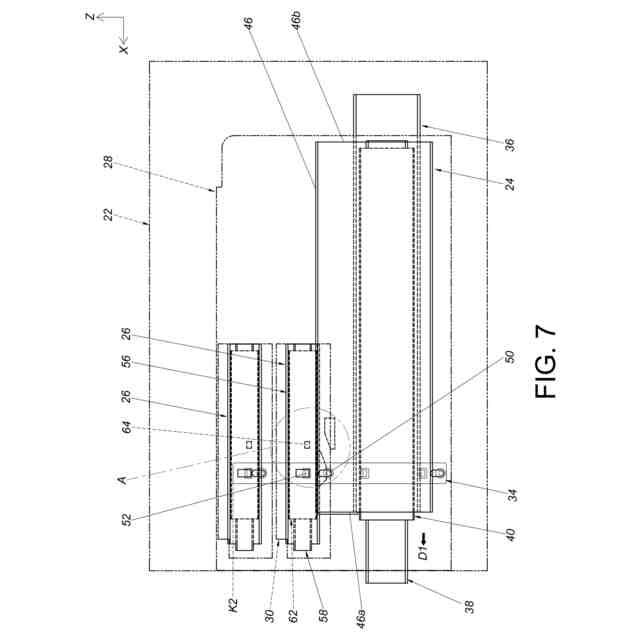

図７は、本発明の実施形態に係る、第１の保持物体が開方向に沿って動かされ、第２の保持物体が第１の保持物体に対して引っ込められている、ラックに適用可能なスライドレール機構を示す図である。

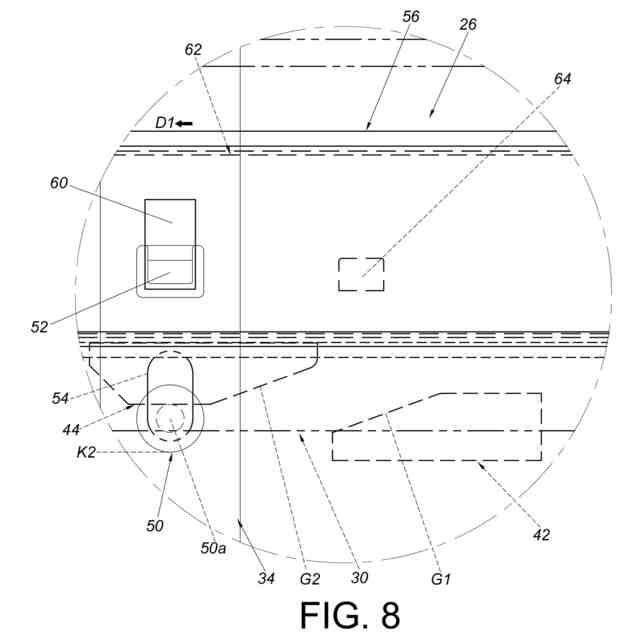

図８は、図７の領域Ａの拡大図である。

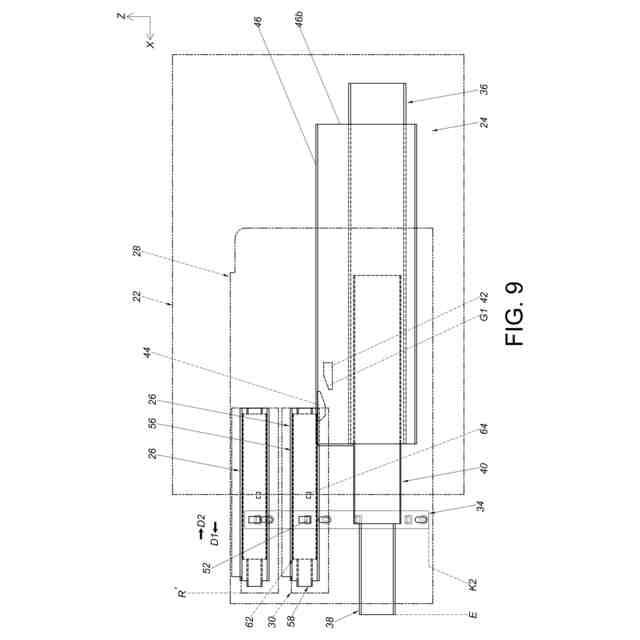

図９は、本発明の実施形態に係る、第１の保持物体が開方向に沿って伸長位置にさらに動かされ、第２の保持物体が第１の保持物体に対して引っ込められている、ラックに適用可能なスライドレール機構を示す図である。
図１０は、本発明の実施の形態に係る、第１の保持物体が伸長位置にあり、第２の保持物体が第１の保持物体に対して所定の伸長距離動かされている、ラックに適用可能なスライドレール機構を示す図である。
図１１は図１０の領域Ａの拡大図である。
図１２は、本発明の実施形態に係る、第１の保持物体が引っ込み位置に位置し、第２の保持物体が第１の保持物体に対して開方向に沿って伸長位置に動かされている、ラックに適用可能なスライドレール機構を示す図である。
図１３は、図１２の領域Ａの拡大図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
