公開番号2025164663
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024174008
出願日2024-10-03
発明の名称スライドレールアセンブリ
出願人川湖科技股分有限公司,川益科技股ふん有限公司
代理人弁理士法人ITOH
主分類A47B 88/493 20170101AFI20251023BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】動作信頼性の高いスライドレールアセンブリを提供する。
【解決手段】スライドレールアセンブリ20が提供され、第1のレール22、第2のレール24、補助スライド装置26、補助部材27及び保持部材28を含む。第2のレール24は第1のレール22のチャネル32に可動に取り付けられている。補助スライド装置26は、第1のレール22と第2のレール24との間に可動に取り付けられている。補助部材27は補助スライド装置26に接続され、係合部42を含む。保持部材28は第1のレール22に配置され、所定部位52を有する弾性部50を含む。補助部材27及び補助スライド装置26は、それぞれ第1の材料及び第2の材料でできている。第2のレール24が第1のレール22に対して開方向D1に沿って変位されて第1のレール22から取り外されると、補助スライド装置26は、係合部42と所定部位52との係合により所定の位置Kに位置する。
【選択図】図2A
特許請求の範囲【請求項１】
チャネルを含む第１のレールと、
前記第１のレールのチャネルに可動に取り付けられ、前記第１のレールに対して長手方向に変位可能な第２のレールと、
前記第１のレールと前記第２のレールとの間に可動に取り付けられる補助スライド装置と、
前記補助スライド装置に接続される補助部材であって、該補助部材は係合部を含む、補助部材と、
前記第１のレールに配置される保持部材であって、該保持部材は弾性部を含み、該弾性部は所定部位を含む、保持部材と、
を含むスライドレールアセンブリであって、
前記補助部材は第１の材料でできており、前記補助スライド装置は第２の材料でできており、
前記第２のレールが前記第１のレールに対して開方向に沿って変位されることにより前記第１のレールのチャネルから取り外されると、前記補助スライド装置は、前記補助部材の係合部と前記保持部材の弾性部の所定部位との係合により所定の位置に位置する、スライドレールアセンブリ。
続きを表示（約 1,300 文字）【請求項２】
前記補助部材は、前記補助スライド装置に接続される独立した部材である、請求項１に記載のスライドレールアセンブリ。
【請求項３】
前記補助スライド装置は凹部を含み、前記補助部材は接続部及び伸長部をさらに含み、該接続部は該凹部に接続されるように構成され、該伸長部は該接続部から延び、前記係合部は、該伸長部に配置されている、請求項１に記載のスライドレールアセンブリ。
【請求項４】
前記第１のレールは、前記弾性部が横方向に動くのを抑制するように構成された抑制部をさらに含み、
前記所定部位及び前記抑制部のうちの一方は収容構造であり、前記所定部位及び前記抑制部のうちの他方は、前記収容構造内に延びるように構成された突起であり、前記収容構造は複数の壁によって画定される穴構造である、請求項１に記載のスライドレールアセンブリ。
【請求項５】
前記第１のレールは、第１の壁、第２の壁及び前記第１のレールの該第１の壁と該第２の壁との間に接続される長手壁をさらに含み、前記第１のレールの第１の壁、第２の壁及び長手壁は協働して前記第１のレールのチャネルを画定し、前記保持部材は、前記第１のレールの長手壁に接続される本体部をさらに含み、前記弾性部は第１の端部区画及び第２の端部区画をさらに含み、前記弾性部の第１の端部区画は前記保持部材の本体部に接続され、前記所定部位は前記弾性部の第２の端部区画に配置され、前記弾性部の第２の端部区画は第１のガイド部及び第２のガイド部を含み、前記所定部位は該第１のガイド部と該第２のガイド部との間に配置され、前記保持部材の本体部は前記弾性部を支持するように構成された支持区画を含み、前記本体部は、前記保持部材が一体構造となるように前記弾性部及び前記支持区画と一体的に形成されている、請求項１に記載のスライドレールアセンブリ。
【請求項６】
前記第２のレールは解除部を含み、前記第２のレールが前記第１のレールのチャネルの外から前記第１のレールのチャネル内に引っ込み方向に沿って挿入されると、前記第２のレールの解除部は、前記補助スライド装置が前記所定の位置から前記引っ込み方向に沿って変位できるようにするために、前記保持部材の弾性部を駆動して、前記補助部材の係合部と前記保持部材の弾性部の所定部位との係合を解除する、請求項１に記載のスライドレールアセンブリ。
【請求項７】
前記所定部位のサイズは前記係合部のサイズよりも大きい、請求項１に記載のスライドレールアセンブリ。
【請求項８】
前記補助スライド装置は第１の面及び第２の面を含み、該第１の面と前記第１のレールの長手壁との間の横方向距離は、該第２の面と前記第１のレールの長手壁との間の横方向距離よりも大きい、請求項１に記載のスライドレールアセンブリ。
【請求項９】
前記第１の材料の硬度は前記第２の材料の硬度よりも大きい、請求項１に記載のスライドレールアセンブリ。
【請求項１０】
前記第１の材料は炭素鋼であり、前記第２の材料は亜鉛めっき鋼である、請求項１に記載のスライドレールアセンブリ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、請求項１の前提部に係るスライドレールアセンブリに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
特許文献１には、引出しスライドのための補助スライド位置決め機構が開示されている。補助スライド位置決め機構は、第１のレール、第２のレール、補助スライド部材及び位置決め部材を含む。補助スライド部材は、第１のレールと第２のレールとの間で可動に取り付けられる。補助スライド部材の前端に係合スロット構造が配置されている。係合スロットの下側に隣接して係合フックが配置されている。位置決め部材は、第１のレールのチャネルの入口に隣接して配置されている。第２のレールが開方向に沿って変位することにより第１のレールのチャネルから取り外されている場合、位置決め部材は、補助スライド部材が第１のレールに対して変位するのを規制するために、弾性フックロッドにより補助スライド部材の係合フックに係合し、第２のレールを第１のレールのチャネルの外から第１のレールのチャネル内に挿入する間の支持性及び／又は安定性を促進する。
【先行技術文献】
【特許文献】
【０００３】
米国特許第６８５１７７３号明細書
米国特許第７６４８２１４号明細書
米国特許第９２７９４５１号明細書
【０００４】
特許文献１では、係合フックと補助スライド部材とは互いに一体に形成され、同一材料でできている。しかしながら、様々な要求を満たすために、より動作信頼性の高いスライドレールアセンブリを提供することが重要な課題となっている。
【発明の概要】
【０００５】
それに鑑み、本発明は、より動作信頼性の高いスライドレールアセンブリを提供することを目的とする。
【０００６】
これは、請求項１に記載のスライドレールアセンブリによって実現される。従属請求項は対応する更なる展開及び改良に関する。
【０００７】
以下の詳細な説明からより明確に分かるように、本願発明のスライドレールアセンブリは、第１のレール、第２のレール、補助スライド装置、補助部材及び保持部材を含む。第１のレールはチャネルを含む。第２のレールは第１のレールのチャネルに可動に取り付けられ、第１のレールに対して長手方向に変位可能である。補助スライド装置は第１のレールと第２のレールとの間に可動に取り付けられる。補助部材は補助スライド装置に接続される。補助部材は係合部を含む。保持部材は第１のレールに配置されている。保持部材は弾性部を含み、弾性部は所定部位を含む。補助部材は第１の材料でできており、補助スライド装置は第２の材料でできている。第２のレールが、第１のレールに対して開方向に沿って変位されることにより、第１のレールのチャネルから取り外されると、補助スライド装置は、補助部材の係合部と保持部材の弾性部の所定部位との係合により所定の位置に位置する。
【０００８】
要約すると、本発明は、補助スライド装置を第１のレールに対して所定の位置に保持する動作においてより信頼性がある。
【０００９】
本発明のこれらの及び他の目的は、様々な図及び図面に示される好ましい実施形態の以下の詳細な説明を読んだ後、当業者に間違いなく明らかになるであろう。
【図面の簡単な説明】
【００１０】
以下、下記の添付の図面を参照しながら本発明を例示としてさらに説明する。

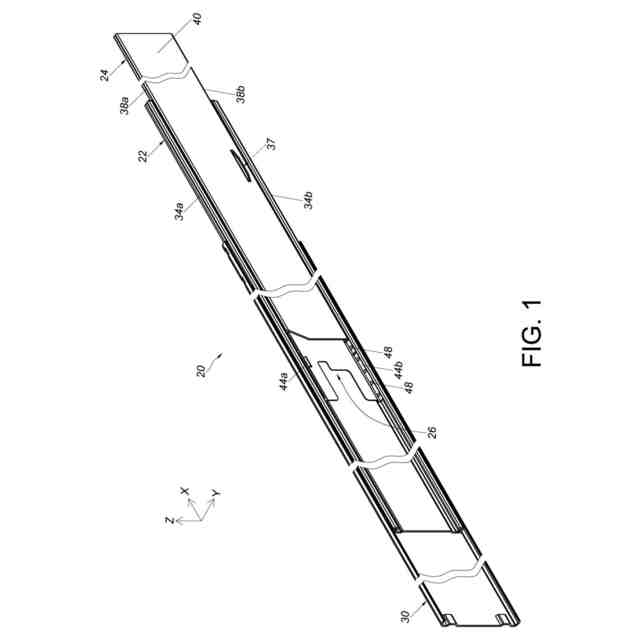

図１は、本発明の実施の形態に係るスライドレールアセンブリの概略図である。

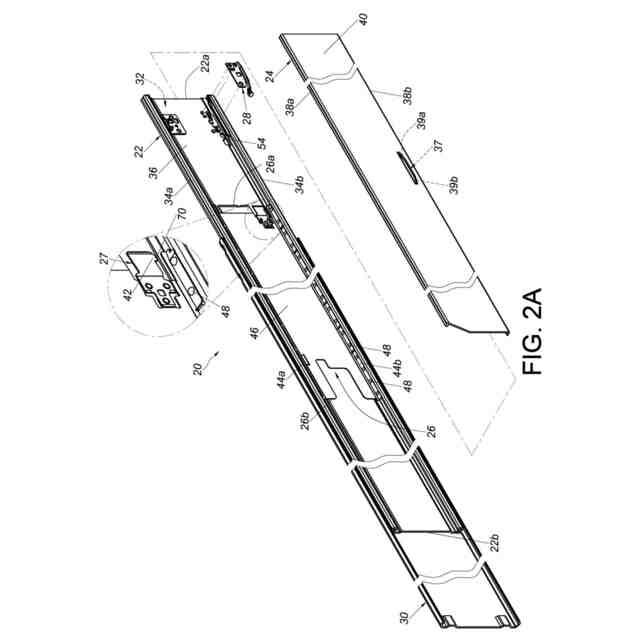

図２Ａは、本発明の実施の形態に係るスライドレールアセンブリの分解図である。

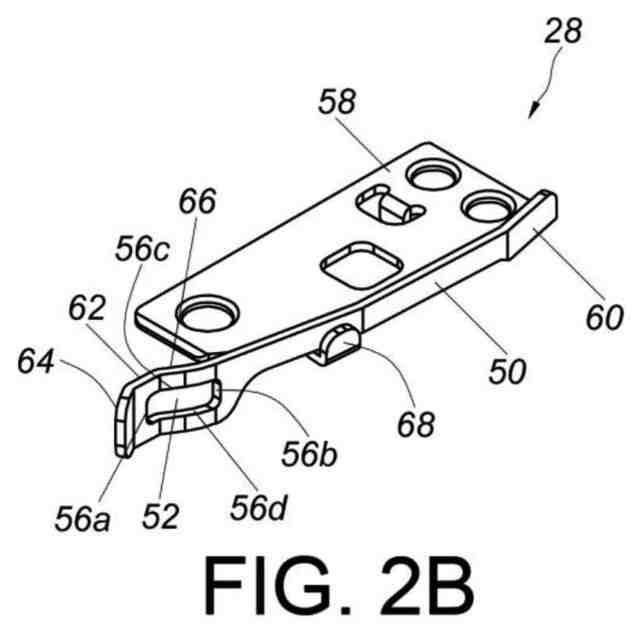

図２Ｂは、本発明の実施形態に係る保持部材の図である。

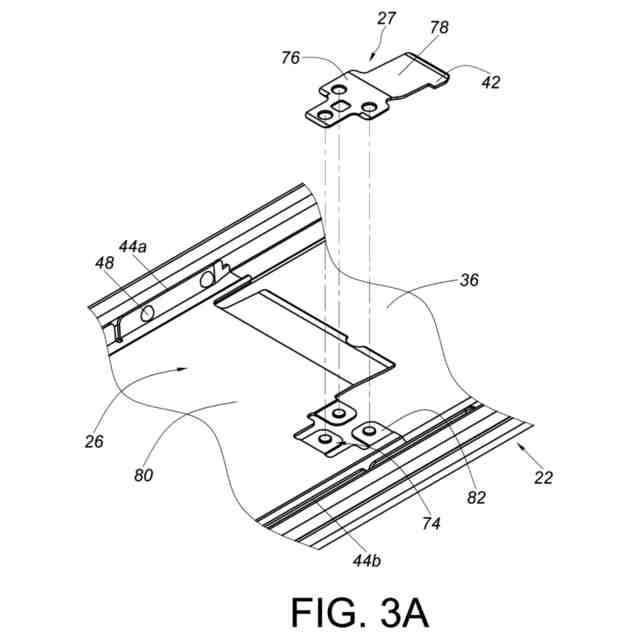

図３Ａは、本発明の実施形態に係る、補助部材が補助スライド装置から取り外された状態のスライドレールアセンブリの部分拡大図である。

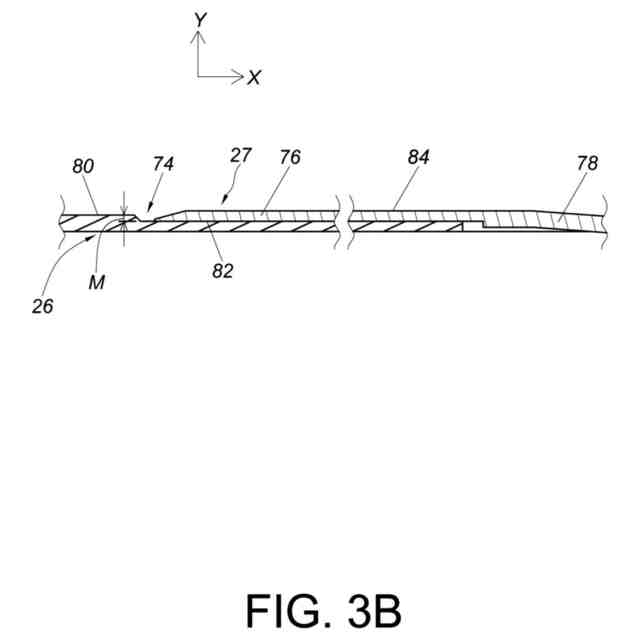

図３Ｂは、本発明の実施の形態に係る、補助部材が補助スライド装置に接続された状態のスライドレールアセンブリの部分拡大図である。

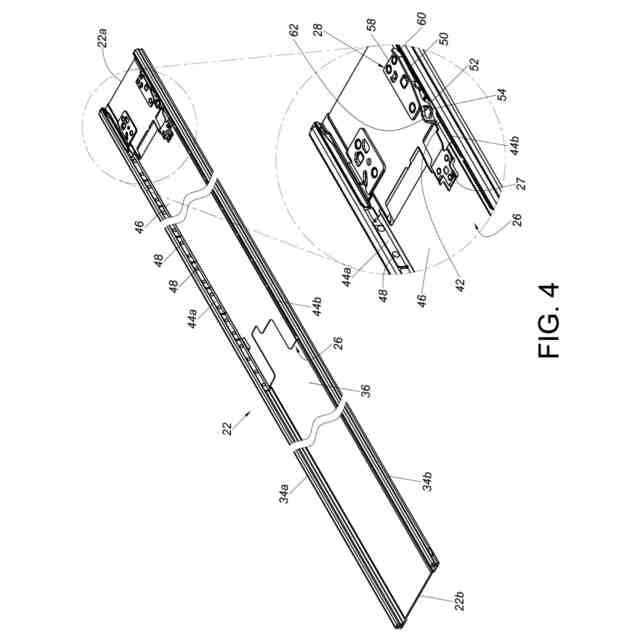

図４は、本発明の実施の形態に係るスライドレールアセンブリの部分図である。

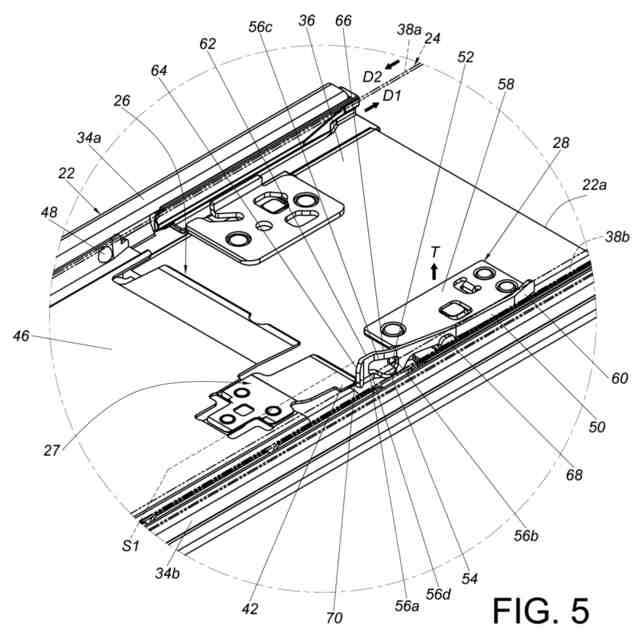

図５は、本発明の実施の形態に係る、第２のレールが第１のレールに対して開方向に沿って変位した状態のスライドレールアセンブリの部分図である。

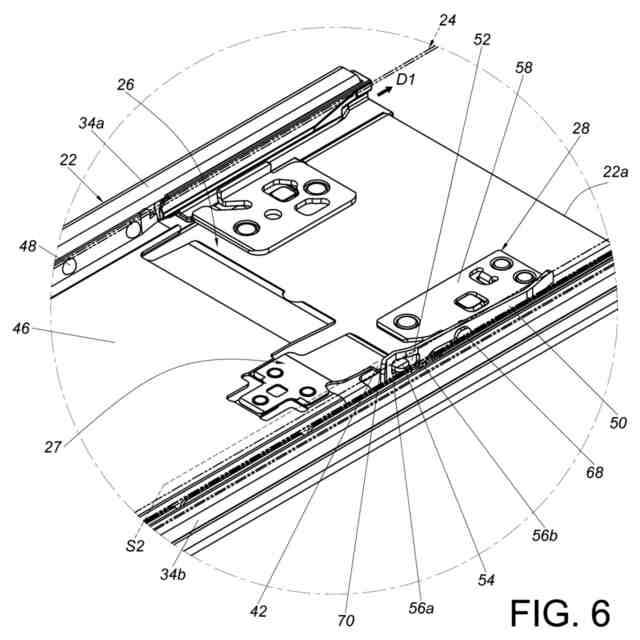

図６は、本発明の実施形態に係る、第２のレールが第１のレールに対して図５に示す位置から開方向に沿って変位した状態のスライドレールアセンブリの図である。

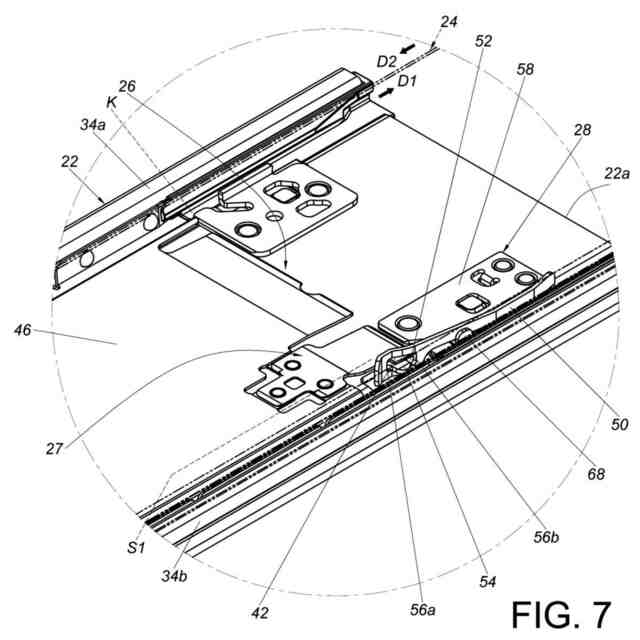

図７は、本発明の実施形態に係る、第２のレールが第１のレールに対して図６に示す位置から開方向に沿って変位した状態のスライドレールアセンブリの図である。
図８は、本発明の実施形態に係る、第２のレールが第１のレールから取り外され、第１のレールが第３のレールに対して伸長位置に位置する状態のスライドレールアセンブリの図である。
図９は、本発明の実施形態に係る、第２のレールが第１のレールのチャネルの外から第１のレールのチャネル内に挿入される状態のスライドレールアセンブリの図である。
図１０は、本発明の実施形態に係る、第２のレールが第１のレールに対して図９に示す位置から引っ込み方向に沿って変位する状態のスライドレールアセンブリの図である。
図１１は、第２のレールが第１のレールに対して図１０に示す位置から引っ込み方向に沿って変位する状態のスライドレールアセンブリの図である。
図１２は、本発明の実施形態による、第２のレールが図１１に示す位置から引込み方向に沿って第１のレールに対して変位するときのスライドレールアセンブリの図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
