公開番号2025084049
公報種別公開特許公報(A)
公開日2025-06-02
出願番号2024116702
出願日2024-07-22
発明の名称取り付けアセンブリ及びその取り付け装置
出願人川湖科技股分有限公司,川益科技股ふん有限公司
代理人弁理士法人ITOH
主分類A47B 88/43 20170101AFI20250526BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】ラックに適用可能な改善された取り付けアセンブリを提供すること。
【解決手段】取り付けアセンブリの取り付け装置はラックに取り付けられるように構成されている。取り付け装置は、第1の端部、第2の端部及び第1の端部と第2の端部との間に接続される本体部を含む。取り付け装置は、ロック部材及び操作部材をさらに含む。ロック部材は本体部に配置され、取り付け装置をラックにロックするように構成されている。操作部材はロック部材を駆動して動かすように構成されている。
【選択図】図3

特許請求の範囲【請求項１】
第１のサイドフレーム及び第２のサイドフレームを含み、該第１のサイドフレームと該第２のサイドフレームとの間に第１の幅が画定されるラックに取り付けられるように構成された取り付けアセンブリであって、当該取り付けアセンブリは、
前記ラックの第１のサイドフレームに取り付けられるように構成された第１の取り付け装置と、
前記ラックの第２のサイドフレームに取り付けられるように構成された第２の取り付け装置と、
を含み、
前記第１の取り付け装置と前記第２の取り付け装置との間に、前記第１の幅よりも小さい第２の幅が画定され、
前記第１の取り付け装置及び前記第２の取り付け装置は、前記第１のサイドフレーム及び前記第２のサイドフレームに第１のスライドレールアセンブリ及び第２のスライドレールアセンブリをそれぞれ取り付けるように構成され、
前記第１の取り付け装置は、第１の端部、第２の端部及び該第１の端部と該第２の端部との間に接続される本体部を含み、前記本体部は、前記ラックの第１のサイドフレームに係合するように構成された係合構造を備える、取り付けアセンブリ。
続きを表示（約 1,900 文字）【請求項２】
前記第１の取り付け装置の構造構成は、前記第２の取り付け装置の構造構成と実質的に同一又は対称である、請求項１に記載の取り付けアセンブリ。
【請求項３】
前記本体部は、ロック部材と、該ロック部材に配置される取り付け部位とをさらに含み、該取り付け部位は、前記係合構造が前記ラックの第１のサイドフレームから外れるのを防止するために、前記係合構造を前記ラックの前記第１のサイドフレームにロックするように構成されている、請求項２に記載の取り付けアセンブリ。
【請求項４】
前記本体部は、前記ロック部材を駆動して動かすように構成された操作部材をさらに備え、該操作部材は、前記第１の端部に隣接する操作部を含む、請求項３に記載の取り付けアセンブリ。
【請求項５】
前記本体部は内側及び外側を有し、前記ロック部材は前記本体部の内側に配置され、前記取り付け部位は前記内側から前記外側に延びる、請求項３に記載の取り付けアセンブリ。
【請求項６】
前記第１の端部に隣接して第１の接続部位が配置され、前記第２の端部に隣接して第２の接続部位が配置され、
前記第１のスライドレールアセンブリは、前記第１の取り付け装置の第１の接続部位と第２の接続部位との間に取り付けられるように構成され、前記第２のスライドレールアセンブリは、前記第２の取り付け装置の第１の接続部位と第２の接続部位との間に取り付けられるように構成され、
前記第１の端部は、前記本体部に対して実質的に垂直に屈曲された第１の接続ベースを備え、前記第１の接続部位は該第１の接続ベースに配置され、
前記第２の端部は、前記本体部に対して実質的に垂直に屈曲された第２の接続ベースを備え、前記第２の接続部位は該第２の接続ベースに配置されている、請求項３に記載の取り付けアセンブリ。
【請求項７】
ラックに取り付けられるように構成された取り付け装置であって、当該取り付け装置は、
第１の端部と、
第２の端部と、
前記第１の端部と前記第２の端部との間に接続される本体部であって、該本体部は、前記ラックに係合するように構成された係合構造を備える、本体部と、
前記本体部に配置されるロック部材と、
前記ロック部材に配置され、前記係合構造が前記ラックから外れるのを防止するために、前記係合構造を前記ラックにロックするように構成された取り付け部位と、
前記ロック部材を駆動して動かすように構成された操作部材と、
を含む、取り付け装置。
【請求項８】
前記操作部材は前記本体部に配置され、前記操作部材は、前記第１の端部に隣接する操作部を含み、
前記本体部は内側及び外側を有し、前記ロック部材は前記本体部の内側に配置され、前記取り付け部位は、前記内側から前記外側に延び、
前記本体部には、前記内側と前記外側とを連通する所定の空間が形成され、前記操作部材は、前記本体部の前記所定の空間に隣接する所定の穴を有する、請求項７に記載の取り付け装置。
【請求項９】
前記操作部材に戻り弾性力を提供するように構成された戻り弾性部材をさらに含み、
前記第１の端部に隣接して第１の接続部位が配置され、前記第２の端部に隣接して第２の接続部位が配置され、スライドレールアセンブリは、該第１の接続部位と該第２の接続部位との間に取り付けられるように構成され、
前記第１の端部は前記本体部に対して実質的に垂直に屈曲された第１の接続ベースを備え、前記第１の接続部位は該第１の接続ベースに配置され、
前記第２の端部は前記本体部に対して実質的に垂直に屈曲された第２の接続ベースを備え、前記第２の接続部位は前記第２の接続ベースに配置されている、請求項７に記載の取り付け装置。
【請求項１０】
ラックに取り付けられるように構成された取り付け装置であって、当該取り付け装置は、
前端部と、
後端部と、
前記前端部と前記後端部との間に接続される本体部と、
前記本体部に配置されるロック部材と、
前記ロック部材に配置され、当該取り付け装置を前記ラックにロックするように構成された取り付け部位と、
前記ロック部材を駆動して動かすように構成された操作部材であって、該操作部材は、前記前端部及び前記後端部のうちの一方に隣接する操作部を含む、操作部材と、
を含む、取り付け装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は取り付けアセンブリに関し、より具体的には、ラック又はキャビネットに適用可能な取り付けアセンブリに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
特許文献１には、ラック、第１のアダプタ機構及び第２のアダプタ機構を含むラックシステムが開示されている。ラックは第１の側及び第２の側を有する。第１の側と第２の側との間に第１の幅が画定されている。第１のアダプタ機構は、ラックの第１の側に着脱可能に取り付けられる。第２のアダプタ機構は、ラックの第２の側に着脱可能に取り付けられる。第１のアダプタ機構と第２のアダプタ機構との間に第２の幅が画定され、第２の幅は第１の幅よりも小さい。特許文献１のスライドレールアセンブリは、第１のアダプタ機構及び第２のアダプタ機構を介してラックに取り付けられるように構成されている。すなわち、スライドレールアセンブリは、第１の幅よりも小さい第２の幅を有する空間内で、第１のアダプタ機構及び第２のアダプタ機構を介して取り付けられている。第１のアダプタ機構（又は第２のアダプタ機構）の端部の第２の側板は、ラックの複数の取り付け部のうちの２つの間に係合するように構成されている。
【先行技術文献】
【特許文献】
【０００３】
米国特許第１０３１４３９４号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、異なる市場要求のために様々な製品を開発することが重要である。
【０００５】
本発明はラックに適用可能な取り付けアセンブリを提供する。
【０００６】
本発明の一実施形態によれば、取り付けアセンブリは、第１のサイドフレーム及び第２のサイドフレームを含むラックに取り付けられるように構成されている。第１のサイドフレームと第２のサイドフレームとの間に第１の幅が画定される。取り付けアセンブリは第１の取り付け装置及び第２の取り付け装置を含む。第１の取り付け装置は、ラックの第１のサイドフレームに取り付けられるように構成されている。第２の取り付け装置は、ラックの第２のサイドフレームに取り付けられるように構成されている。第１の取り付け装置と第２の取り付け装置との間に、第１の幅よりも小さい第２の幅が画定される。第１の取り付け装置及び第２の取り付け装置は、第１のサイドフレーム及び第２のサイドフレームに第１のスライドレールアセンブリ及び第２のスライドレールアセンブリをそれぞれ取り付けるように構成されている。第１の取り付け装置は、第１の端部、第２の端部及び該第１の端部と該第２の端部との間に接続される本体部を含み、本体部は、ラックの第１のサイドフレームに係合するように構成された係合構造を備える。
【０００７】
本発明の別の実施形態によれば、取り付け装置は、ラックに取り付けられるように構成されている。当該取り付け装置は、第１の端部と、第２の端部と、前記第１の端部と前記第２の端部との間に接続される本体部と、ロック部材と、取り付け部位と、操作部材とを含む。本体部は、ラックに係合するように構成された係合構造を備える。ロック部材は本体部に配置される。取り付け部位はロック部材に配置され、係合構造がラックから外れるのを防止するために、係合構造をラックにロックするように構成されている。操作部材はロック部材を駆動して動かすように構成されている。
【０００８】
本発明の別の実施形態によれば、取り付け装置はラックに取り付けられるように構成されている。取り付け装置は、前端部と、後端部と、前端部と後端部との間に接続される本体部と、本体部に配置されるロック部材と、ロック部材に配置され、当該取り付け装置を前記ラックにロックするように構成された取り付け部位と、ロック部材を駆動して動かすように構成された操作部材であって、該操作部材は、前端部及び後端部のうちの一方に隣接する操作部を含む、操作部材と、を含む。
【０００９】
本発明のこれらの及び他の目的は、様々な図及び図面に示される好ましい実施形態の以下の詳細な説明を読んだ後、当業者に間違いなく明らかになるであろう。
【図面の簡単な説明】
【００１０】
図１は、本発明の第１の実施形態に係るラックに適用可能な取り付けアセンブリを示す図である。

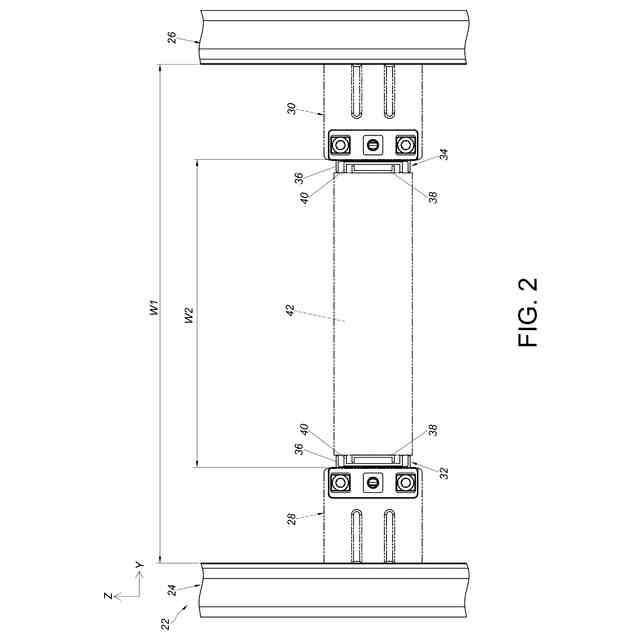

図２は、本発明の第１の実施形態に係るラックに適用可能な取り付けアセンブリを示す図である。

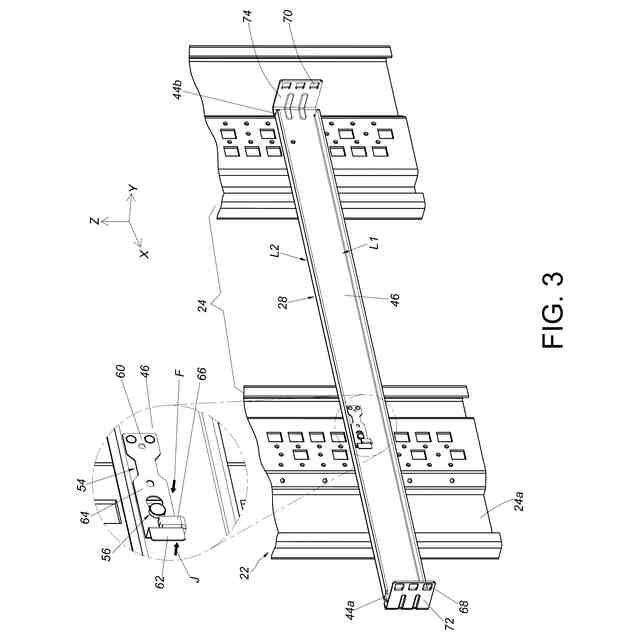

図３は、本発明の第１の実施形態に係る、ラックにロックされた取り付けアセンブリの取り付け装置を示す図である。

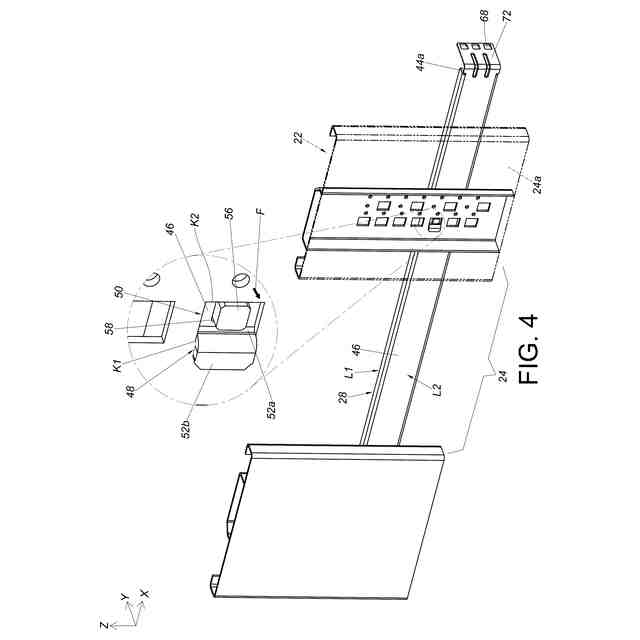

図４は、本発明の第１の実施形態に係る、ラックにロックされた取り付け装置を別の角度で示す図である。

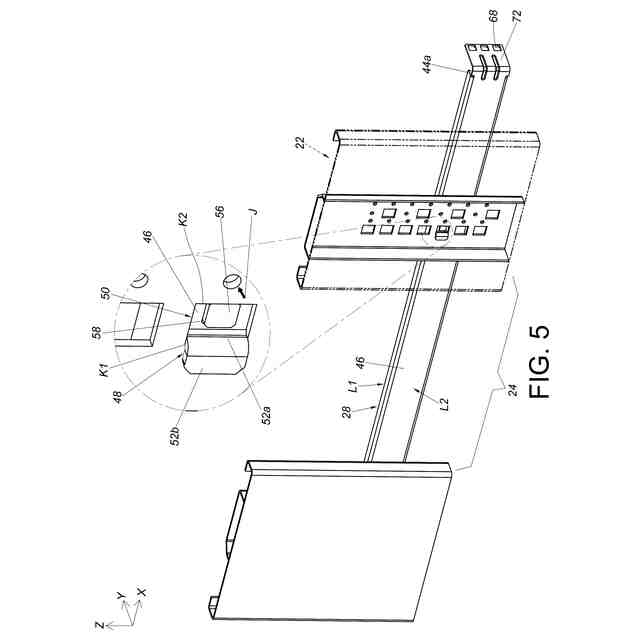

図５は、本発明の第１の実施形態に係る、ラックにもはやロックされていない取り付け装置を示す図である。

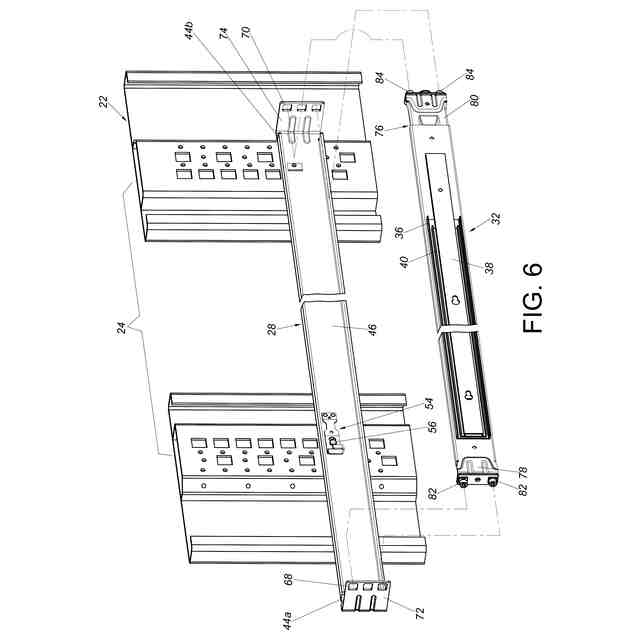

図６は、本発明の第１の実施形態に係る、ラック上の取り付け装置及びスライドレールアセンブリを示す図である。

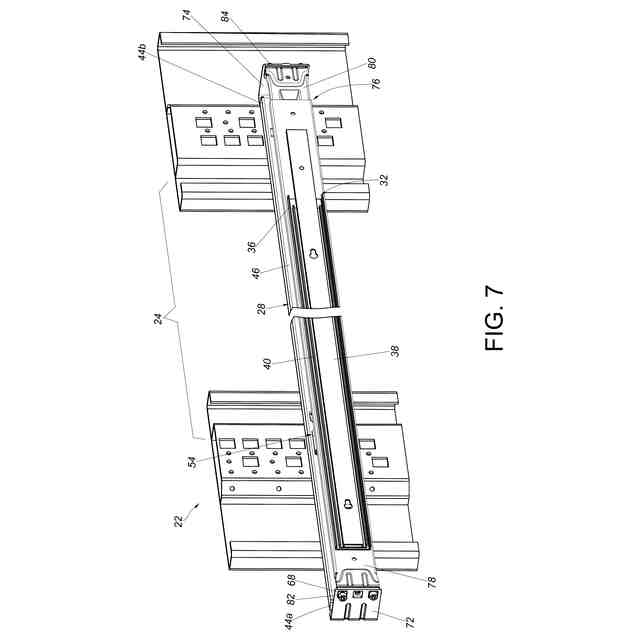

図７は、本発明の第１の実施形態に係る、取り付け装置を介してラックに取り付けられたスライドレールアセンブリを示す図である。

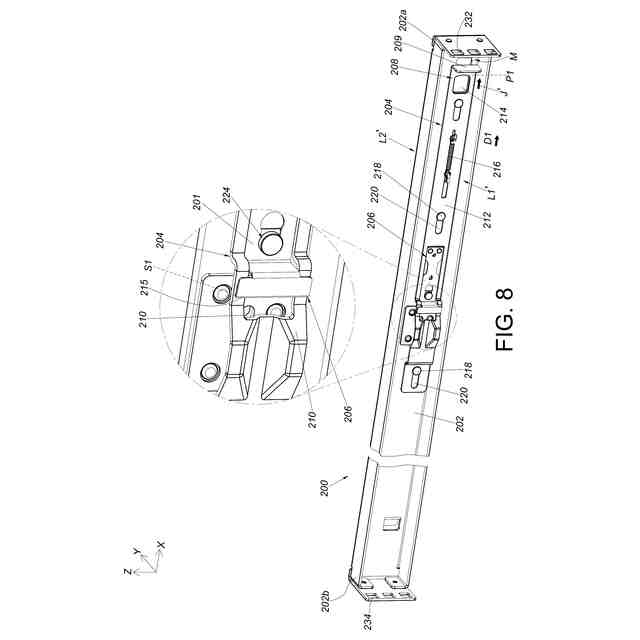

図８は、本発明の第２の実施形態に係る取り付け装置を示す図である。

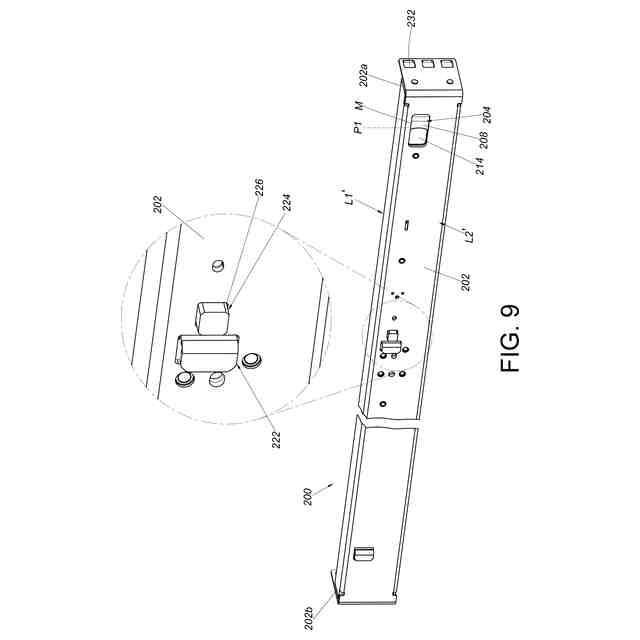

図９は、本発明の第２の実施形態に係る取り付け装置を別の角度で示す図である。
図１０は、本発明の第２の実施形態に係る、ラックにロックされた取り付け装置を示す図である。
図１１は、本発明の第２の実施形態に係る、ラックにロックされた取り付け装置を別の角度で示す図である。
図１２は、本発明の第２の実施形態に係る、ラックにもはやロックされていない取り付け装置を示す図である。
図１３は、本発明の第２の実施形態に係る、ラックにもはやロックされていない取り付け装置を別の角度で示す図である。
図１４は、本発明の第２の実施形態に係る、取り付け装置を介してラックに取り付けられたスライドレールアセンブリを示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
