公開番号2025074923
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2024090383
出願日2024-06-04
発明の名称スライドレール組立体
出願人川湖科技股分有限公司,川益科技股ふん有限公司
代理人個人,個人
主分類A47B 88/477 20170101AFI20250507BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】2つのレールを相互に対してロック解除することが可能なスライドレール組立体を提供する。
【解決手段】スライドレール組立体は、第1レールと、第2レールと、ブロッキング特徴部と、2つの操作部材と、ロック部材とを備えている。第2レールと第1レールとは相互に対して移動可能である。ブロッキング特徴部は、第1レールに配置されている。2つの操作部材とロック部材とは、第2レールに移動可能に取り付けられている。第2レールが第1レールに対して所定位置にあり、かつロック部材がロック状態にある場合に、ロック部材とブロッキング特徴部とは、第2レールが所定位置から移動することを防止するように互いにブロッキングするように構成されている。2つの操作部材のうちの1つが操作された場合に、ロック部材は、ロック状態からロック解除状態へ移動するために駆動されるように構成され、第2レールが所定位置から移動することを可能にする。
【選択図】図3
特許請求の範囲【請求項１】
第１レールと、
第２レールであり、第２レールと前記第１レールとが相対的に移動可能である第２レールと、
前記第１レールに配置されているブロッキング特徴部と、
前記第２レールに移動可能に取り付けられている２つの操作部材と、
前記第２レールに移動可能に取り付けられているロック部材と、
前記第２レールに移動可能に取り付けられている駆動部材とを備え、
前記第２レールが前記第１レールに対して所定位置にあり、かつ前記ロック部材がロック状態にある場合に、前記第２レールが前記所定位置から移動することを防止するために、前記ロック部材と前記ブロッキング特徴部とは、相互にブロッキングするように構成され、
前記２つの操作部材のうちの１つが操作された場合に、前記駆動部材は、前記ロック部材を移動させて前記ロック状態からロック解除状態へ切り替えるために駆動されるように構成され、これにより、前記第２レールが前記所定位置から移動されることを可能にするために、前記ロック部材と前記ブロッキング特徴部とは、相互にブロッキングしなくなる、
スライドレール組立体。
続きを表示（約 3,200 文字）【請求項２】
前記第２レールは、相互に反対側の第１端部分と第２端部分とを有し、前記２つの操作部材は、前記第２レールに移動可能に取り付けられ、前記第１端部分に隣接し、
前記駆動部材は、第１接触部と、第２接触部と、前記第１接触部と前記第２接触部との間に位置する中間部分とを含み、前記中間部分は、前記第２レールに枢軸的に接続され、
前記２つの操作部材は、前記第１接触部と対面する第１対応特徴部と、前記第２接触部と対面する第２対応特徴部とを、それぞれ有し、前記第１対応特徴部と前記第２対応特徴部とは、前記２つの操作部材のうちの１つが操作された場合に、前記駆動部材を駆動して移動させるように構成されている、請求項１記載のスライドレール組立体。
【請求項３】
前記第１対応特徴部は、第１所定方向に、前記駆動部材の前記第１接触部と対面し、前記第２対応特徴部は、前記第１所定方向と反対の第２所定方向に、前記駆動部材の前記第２接触部と対面し、
前記ロック部材は、前記第２レールに枢軸的に接続され、スライドレール組立体はさらに、弾性部材を備え、前記ロック部材は、前記弾性部材の弾性力に応答して前記ロック状態に保持されるように構成され、
前記ロック状態にある前記ロック部材は、前記駆動部材を介して前記２つの操作部材を第１状態に保持するために、前記第１接触部と前記第２接触部とのうちの１つに突き当たるように構成されている、請求項２記載のスライドレール組立体。
【請求項４】
前記第２レールは、前記第１状態にある前記２つの操作部材をブロッキングするように構成されている少なくとも１つのブロッキング部を含み、
前記２つの操作部材は、相互に合致する第１ガイド構造と第２ガイド構造とを、それぞれ含み、前記第１ガイド構造と前記第２ガイド構造との間の相対移動方向は、前記第２レールの高さ方向と実質的に同一であり、前記第１ガイド構造と前記第２ガイド構造とは、リブと溝との組み合わせであり、
前記２つの操作部材は、ユーザによって押圧されるように構成されている第１操作部と第２操作部とを、それぞれ含む、請求項３記載のスライドレール組立体。
【請求項５】
第１レールと、
前記第１レールに対して移動可能である第２レールと、
前記第１レールに配置されているブロッキング特徴部と、
前記第２レールに移動可能に取り付けられている２つの操作部材と、
前記第２レールに移動可能に取り付けられているロック部材とを備え、
前記第２レールが前記第１レールに対して所定位置にあり、かつ前記ロック部材がロック状態にある場合に、前記第２レールが前記所定位置から移動することを防止するために、前記ロック部材と前記ブロッキング特徴部とは、相互にブロッキングするように構成され、
スライドレール組立体はさらに、前記第２レールに対して移動可能であるハンドルを備え、
前記第２レールが前記第１レールに対して前記所定位置にあり、かつ前記ハンドルが第１操作位置から第２操作位置へ移動された場合に、前記第２レールが前記所定位置から移動されることを可能にするために、前記ハンドルは、前記２つの操作部材のうちの１つを駆動するように構成され、前記ロック部材を前記ロック状態からロック解除状態へ切り替えるように移動させる、
スライドレール組立体。
【請求項６】
前記第１レールは支持特徴部を含み、前記ハンドルを前記第１操作位置から前記第２操作位置へ移動させるプロセスの間に、前記ハンドルは前記支持特徴部と接触して、前記第２レールを、前記所定位置から所定方向に移動させるように駆動する、請求項５記載のスライドレール組立体。
【請求項７】
さらに、前記第２レールに移動可能に取り付けられている駆動部材を備え、
前記２つの操作部材のうちの１つが操作された場合に、前記第２レールが前記所定位置から移動されることを可能にするために、前記駆動部材は、駆動されて前記ロック部材を前記ロック状態から前記ロック解除状態へ切り替えるように構成され、
前記駆動部材は、第１接触部と、第２接触部と、前記第１接触部と前記第２接触部との間に位置する中間部分とを含み、前記中間部分は、前記第２レールに枢軸的に接続され、
前記２つの操作部材は、前記第１接触部と対面する第１対応特徴部と、前記第２接触部と対面する第２対応特徴部とを、それぞれ有し、前記第１対応特徴部と前記第２対応特徴部とは、前記２つの操作部材のうちの１つが操作された場合に、前記駆動部材を駆動して移動させるように構成されている、請求項５記載のスライドレール組立体。
【請求項８】
前記ロック部材は、前記第２レールに枢軸的に接続され、
スライドレール組立体はさらに、弾性部材を備え、前記ロック部材は、前記弾性部材の弾性力に応答して前記ロック状態に保持されるように構成され、
前記ロック状態にある前記ロック部材は、前記駆動部材を介して前記２つの操作部材を第１状態に保持するために、前記第１接触部と前記第２接触部とのうちの１つに突き当たるように構成され、
前記第２レールは、前記第１状態にある前記２つの操作部材をブロッキングするように構成されている少なくとも１つのブロッキング部を含み、
前記２つの操作部材は、相互に合致する第１ガイド構造と第２ガイド構造とを、それぞれ含み、前記第１ガイド構造と前記第２ガイド構造との間の相対移動方向は、前記第２レールの高さ方向と実質的に同一である、請求項７記載のスライドレール組立体。
【請求項９】
第１レールと、
第２レールであり、第２レールと前記第１レールとが相対的に移動可能である第２レールと、
前記第１レールに配置されているブロッキング特徴部と、
前記第２レールに移動可能に取り付けられている２つの操作部材と、
前記第２レールに移動可能に取り付けられているロック部材とを備え、
前記第２レールが前記第１レールに対して所定位置にあり、かつ前記ロック部材がロック状態にある場合に、前記第２レールが前記所定位置から移動することを防止するために、前記ロック部材と前記ブロッキング特徴部とは、相互にブロッキングするように構成され、
前記２つの操作部材のうちの第１操作部材が、第１方向に第１の力によって移動された場合に、前記ロック部材は、前記ロック状態からロック解除状態へ切り替わるように移動され、これにより、前記ロック部材と前記ブロッキング特徴部とは、相互にブロッキングしなくなり、前記第２レールが前記所定位置から移動されることを可能にし、
前記２つの操作部材のうちの第２操作部材が、前記第１方向と反対の第２方向に第２の力によって移動された場合に、前記ロック部材は、前記ロック状態から前記ロック解除状態へ切り替わるように移動され、これにより、前記ロック部材と前記ブロッキング特徴部とは、相互にブロッキングしなくなり、前記第２レールが前記所定位置から移動されることを可能にする、
スライドレール組立体。
【請求項１０】
さらに、前記第２レールに移動可能に取り付けられている駆動部材を備え、
前記２つの操作部材がそれぞれ操作された場合に、前記第２レールが前記所定位置から移動されることを可能にするために、前記駆動部材は、前記ロック部材を移動させて前記ロック状態から前記ロック解除状態へ切り替えるために駆動されるように構成されている、請求項９記載のスライドレール組立体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、スライドレール機構に関し、さらに詳細には、２つの操作部材のうちの１つを操作することにより、２つのスライドレールを所定位置で相互に対してロック解除することが可能なスライドレール組立体に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
米国特許ＵＳ６８８３８８４号は、スライドレール装置用のラッチ組立体を開示している。スライドレール装置は、相互に対して移動可能な第１レールと第２レールを備えている。第１レールは、ラッチ組立体を伴って構成され、第２レールは、ラッチベースを伴って構成されている。第１レールが第２レールに対して後退位置にある場合に、ラッチ組立体はラッチベースと係合し、第１レールが後退位置に保持される。ユーザがラッチ組立体をロック解除しようとする場合に、ユーザは、ラッチ組立体の２つの作動部材を同時に押圧する必要がある。これにより、対応する２つのロック解除部材のフックは、ラッチベースともはや係合しなくなり、第１レールが、第２レールに対して後退位置から移動されることを可能にする。
【発明の概要】
【０００３】
しかし、異なる市場の要求に対しては、２つの作動部材（又は操作部材）の同時操作を必要とせずに、２つのスライドレールを相互に対してロック解除できるスライドレール製品を開発することが重要である。
【０００４】
本発明は、２つの操作部材のうちの１つを操作することにより、２つのスライドレールを所定位置で相互に対してロック解除することができるスライドレール組立体を提供する。
【０００５】
本発明の実施形態によれば、スライドレール組立体は、第１レールと；第２レールであり、第２レールと第１レールとが相対的に移動可能である第２レールと；第１レールに配置されているブロッキング特徴部と；第２レールに移動可能に取り付けられている２つの操作部材と；第２レールに移動可能に取り付けられているロック部材と；第２レールに移動可能に取り付けられている駆動部材とを備え；第２レールが第１レールに対して所定位置にあり、かつロック部材がロック状態にある場合に、第２レールが所定位置から移動することを防止するために、ロック部材とブロッキング特徴部とは、相互にブロッキングするように構成され；２つの操作部材のうちの１つが操作された場合に、駆動部材は、ロック部材を移動させてロック状態からロック解除状態へ切り替えるために駆動されるように構成され、これにより、第２レールが所定位置から移動されることを可能にするために、ロック部材とブロッキング特徴部とは、相互にブロッキングしなくなる。
【０００６】
本発明の実施形態によれば、スライドレール組立体は、第１レールと；第１レールに対して移動可能である第２レールと；第１レールに配置されているブロッキング特徴部と；第２レールに移動可能に取り付けられている２つの操作部材と；第２レールに移動可能に取り付けられているロック部材とを備え；第２レールが第１レールに対して所定位置にあり、かつロック部材がロック状態にある場合に、第２レールが所定位置から移動することを防止するために、ロック部材とブロッキング特徴部とは、相互にブロッキングするように構成され；スライドレール組立体はさらに、第２レールに対して移動可能であるハンドルを備え；第２レールが第１レールに対して所定位置にあり、かつハンドルが第１操作位置から第２操作位置へ移動された場合に、第２レールが所定位置から移動されることを可能にするために、ハンドルは、２つの操作部材のうちの１つを駆動するように構成され、ロック部材をロック状態からロック解除状態へ切り替えるように移動させる。
【０００７】
様々な図及び図面に示された好ましい実施形態に関する以下の詳細な説明を読んだ後には、本発明のこれらの目的及び他の目的は、当業者に疑いなく明らかになる。
【図面の簡単な説明】
【０００８】

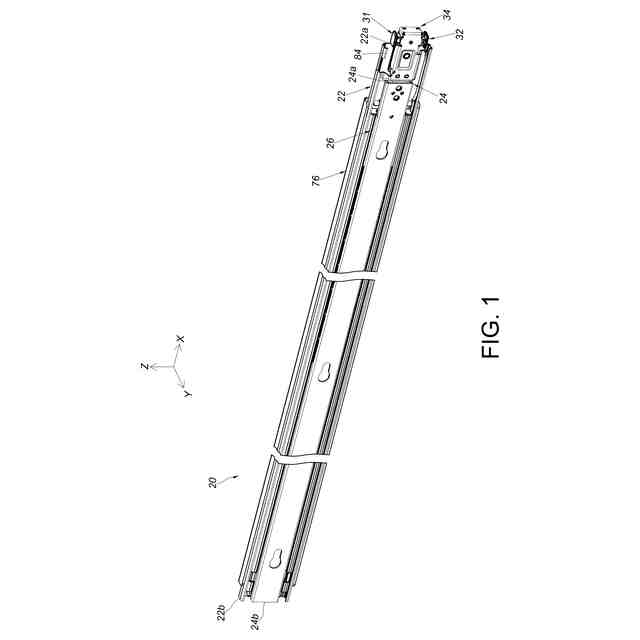

本発明の実施形態に係り、第１レールと第２レールとを少なくとも備えているスライドレール組立体を示す図である。

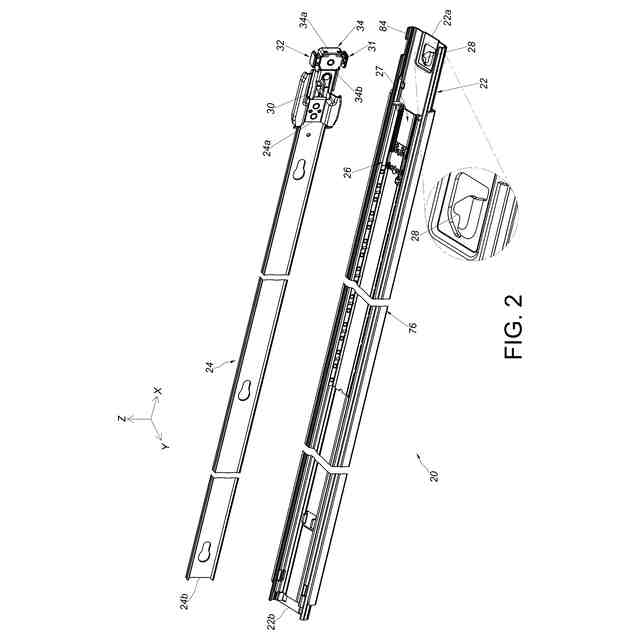

本発明の実施形態に係り、スライドレール組立体の第１レールと第２レールとの分解図である。
本発明の実施形態に係り、２つの操作部材を伴って構成された第２レールを示す図である。

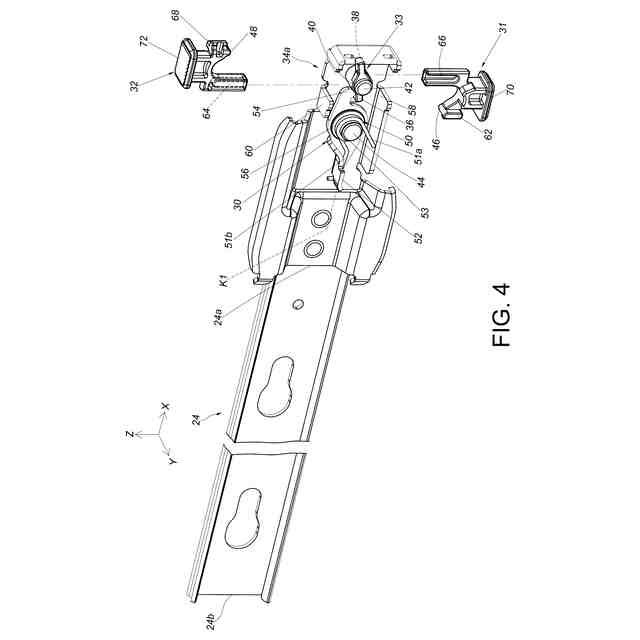

本発明の実施形態に係る第２レールと２つの操作部材との分解図である。

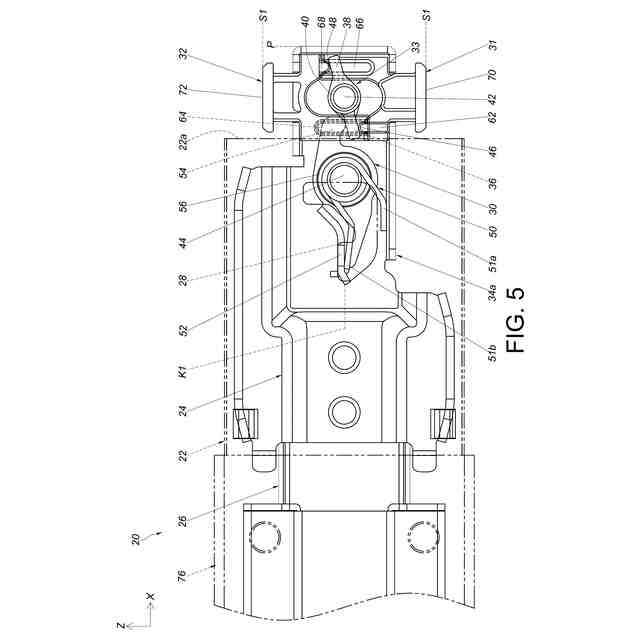

本発明の実施形態に係り、第２レールが第１レールに対して所定位置にロックされた状態を示す図である。

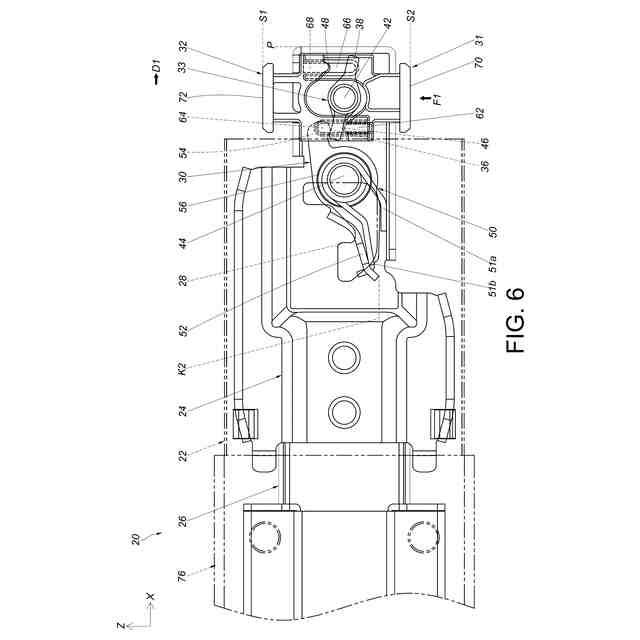

本発明の実施形態に係り、第２レールが第１レールに対して所定位置でロックされている場合に、ユーザが第１操作部材を操作して第２レールをロック解除することを示す図である。
本発明の実施形態に係り、第２レールが第１レールに対して所定位置でロックされている場合に、ユーザが第２操作部材を操作して第２レールをロック解除することを示す図である。

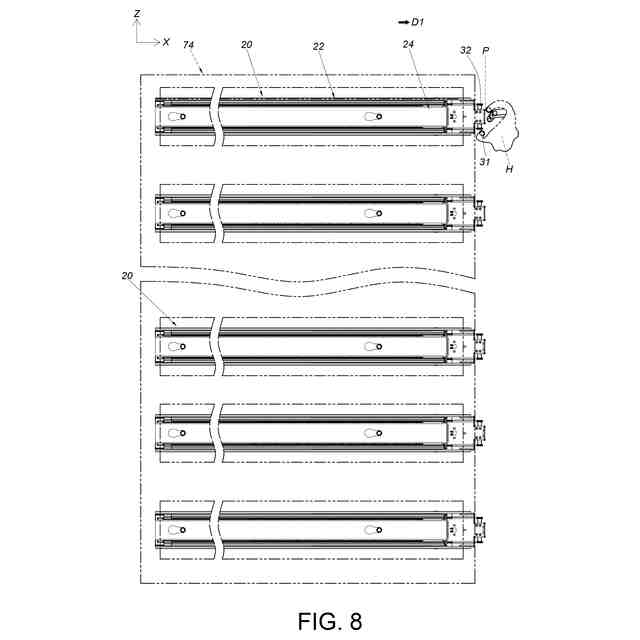

本発明の実施形態に係り、ラックに取り付けられている複数のスライドレール組立体と、ユーザが第１操作部材を操作して、最上位置のスライドレール組立体の第１レールから第２レールをロック解除することとを示す図である。

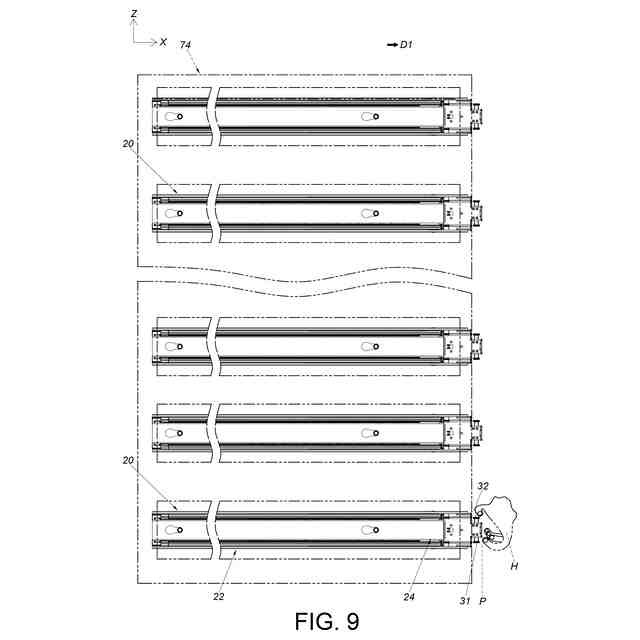

本発明の実施形態に係り、ラックに取り付けられている複数のスライドレール組立体と、ユーザが第２操作部材を操作して、最下位置のスライドレール組立体の第１レールから第２レールをロック解除することとを示す図である。
本発明の実施形態に係り、ラックに取り付けられ、ハンドルと相互作用するように構成されているスライドレール組立体を示す図である。
本発明の実施形態に係り、ラックに取り付けられているスライドレール組立体と、ハンドルを介して所定位置で第１レールからロック解除された第２レールとを示す図である。
【発明を実施するための形態】
【０００９】
本発明の実施形態に係り、図１ないし図３に示すように、スライドレール組立体２０は、相互に対して長手方向に移動可能である第１レール２２と第２レール２４とを備えている。好ましくは、スライドレール組立体２０はさらに、第１レール２２と第２レール２４との間に移動可能に配置されている第３レール２６を備えている。第３レール２６には、第２レール２４を移動可能に取り付けるように構成されている通路２７が形成されている。本実施形態では、Ｘ軸は長手方向（又はスライドレールの長さ方向）であり、Ｙ軸は横断方向（又はスライドレールの側方方向）であり、Ｚ軸は縦方向（又はスライドレールの高さ方向）である。
【００１０】
さらに、スライドレール組立体２０はさらに、ブロッキング特徴部２８と、ロック部材３０と、２つの操作部材（第１操作部材３１と第２操作部材３２など）とを備えている。ロック部材３０は、ブロッキング特徴部２８と相互作用するように構成されている。
（【００１１】以降は省略されています）
