公開番号2025048716
公報種別公開特許公報(A)
公開日2025-04-03
出願番号2024076876
出願日2024-05-10
発明の名称スライドレールアセンブリ
出願人川湖科技股分有限公司,川益科技股ふん有限公司
代理人個人,個人
主分類F16B 7/04 20060101AFI20250326BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】改善されたスライドレールアセンブリを提供すること。
【解決手段】スライドレールアセンブリ20が提供され、第1のレール22、第2のレール24、ブロック部材68、係合部材40及び操作部材42を含む。第2のレール24は第1のレール22に対して長手方向に沿って変位可能である。ブロック部材は第1のレールに配置されている。第2のレールが第1のレールに対して所定の位置に位置する場合、第2のレールが所定の位置からの第1の方向D1に沿った変位するのを防止するために係合部材をブロックする。操作部材は、第2のレールが所定の位置からの第1の方向に沿って変位できるよう係合部材がブロック部材によってブロックされないようにするために、第1の状態S1から第2の状態に移動して係合部材を駆動するように構成されている。
【選択図】図5
特許請求の範囲【請求項１】
第１のレールと、
横方向に対して垂直な長手方向に沿って、前記第１のレールに対して変位可能な第２のレールであって、該第２のレールは第１の端部と、該長手方向に沿って該第１の端部の反対にある第２の端部とを含む、第２のレールと、
前記第１のレールに配置されるブロック部材と、
係合部材と、
前記長手方向に沿って、前記第２のレールの第１の端部と第２の端部との間に位置するとともに、前記第２のレールの側部に隣接して位置する操作部材であって、該操作部材は、動かすことにより第１の状態と第２の状態との間で切り替え可能である、操作部材と、
を含むスライドレールアセンブリであって、
前記第２のレールが前記第１のレールに対して所定の位置に位置する場合、前記ブロック部材は、前記第２のレールが前記所定の位置から第１の方向に沿って変位するのを防止するために前記係合部材をブロックし、
前記係合部材が前記ブロック部材によってブロックされないようにして前記第２のレールが前記所定の位置から前記第１の方向に沿って変位できるようにために、前記操作部材は前記第１の状態から前記第２の状態に移動して前記係合部材を駆動するように構成されている、スライドレールアセンブリ。
続きを表示（約 1,300 文字）【請求項２】
前記第２のレール及び保持物体のうちの一方に可動に取り付けられるように構成された補助部材をさらに含み、前記係合部材は該補助部材に可動に取り付けられている、請求項１に記載のスライドレールアセンブリ。
【請求項３】
前記操作部材は第１のシャフト部材により前記補助部材に枢結され、該第１のシャフト部材の軸方向は、前記第２のレールの高さ方向と平行である、請求項２に記載のスライドレールアセンブリ。
【請求項４】
前記係合部材は第２のシャフト部材により前記補助部材に枢結され、該第２のシャフト部材の軸方向は前記第２のレールの高さ方向と平行である、請求項３に記載のスライドレールアセンブリ。
【請求項５】
前記補助部材は第１の所定部及び第２の所定部を含み、該第１の所定部と該第２の所定部とは互いに垂直に接続され、それぞれ前記長手方向及び前記横方向に沿って延び、前記操作部材は、前記第１のシャフト部材によって前記補助部材の第２の所定部に枢結され、前記係合部材は、前記第２のシャフト部材によって前記補助部材の前記第１の所定部に枢結されている、請求項４に記載のスライドレールアセンブリ。
【請求項６】
前記操作部材は操作部及び駆動部を含み、前記第１のシャフト部材は該操作部と該駆動部との間に位置し、前記第１の状態にある前記操作部材の操作部は前記横方向に沿って延びるとともに、前記補助部材の第２の所定部から前記長手方向に沿って所定距離離隔されている、請求項５に記載のスライドレールアセンブリ。
【請求項７】
前記第２のレールは第１の側部と、前記横方向に沿って該第１の側部の反対側にある第２の側部とを含み、前記第１のレールは、前記第２のレールの第１の側部に隣接して位置し、前記操作部材は、前記第２のレールの第２の側部に隣接して位置する、請求項１乃至６のいずれか一項に記載のスライドレールアセンブリ。
【請求項８】
第３のレール及び支持ブラケットをさらに含み、該第３のレールは、前記第１のレールと前記第２のレールとの間に可動に取り付けられ、該支持ブラケットは前記第１のレールに配置されるとともに、ラックに取り付けられるように構成され、前記ブロック部材は該支持ブラケットに配置されている、請求項１乃至６のいずれか一項に記載のスライドレールアセンブリ。
【請求項９】
前記係合部材に弾性力を提供するように構成された弾性部材をさらに含み、前記第２のレールが前記第１のレールに対して前記所定の位置に位置する場合、前記ブロック部材は、前記第２のレールが前記第１の方向に沿って前記所定の位置から変位するのを防止するために、該弾性部材によって提供された弾性力が加えられた前記係合部材をブロックする、請求項１乃至６のいずれか一項に記載のスライドレールアセンブリ。
【請求項１０】
前記操作部材は、前記第２のレールの第１の端部から前記長手方向に沿って突出していない、請求項１乃至６のいずれか一項に記載のスライドレールアセンブリ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、請求項１の前提部に記載のスライドレールアセンブリに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１には、第１のレール、第２のレール、ブロック部材及び操作部材を含むスライドレールアセンブリが開示されている。ブロック部材は第１のレールに取り付けられている。操作部材は、第２のレールに対して所定の状態にあることができる。操作部材はハンドル部を含む。第２のレールが第１のレールに対して引っ込み位置にある場合、ハンドル部は第１のレールの第１の端部から所定の距離突出する。所定の状態にある操作部材は、第２のレールが引っ込み位置から第１の方向に沿って変位するのを防止するためにブロック部材によってブロックされる。操作部材が所定の状態から離れるように操作部材のハンドル部が操作されると、第２のレールが引っ込み位置からの第１の方向に沿って変位できるようにするために操作部材はブロック部材によってブロックされない。
【先行技術文献】
【特許文献】
【０００３】
米国特許第１０６３１６３９号明細書
米国特許第１００９８４５９号明細書
【０００４】
しかしながら、様々な要求を満たすために、異なるレール間のブロック関係を容易な操作で終了させるための代替的な解決策を提供することは重要な課題である。
【発明の概要】
【０００５】
上記に鑑み、本発明は、操作部材を利用することにより２つのレール間のブロック関係を終了させるためのスライドレールアセンブリを提供することを目的とする。
【０００６】
これは、請求項１に記載のスライドレールアセンブリによって実現される。従属請求項は対応する更なる展開及び改良に関する。
【０００７】
以下の詳細な説明からより明確に理解されるように、本発明のスライドレールアセンブリは、第１のレール、第２のレール、ブロック部材、係合部材及び操作部材を含む。第２のレールは横方向に対して垂直な長手方向に沿って、第１のレールに対して変位可能である。第２のレールは第１の端部と、該長手方向に沿って該第１の端部の反対にある第２の端部とを含む。ブロック部材は第１のレールに配置される。弾性部材は係合部材に弾性力を提供するように構成されている。操作部材は長手方向に沿って、第２のレールの第１の端部と第２の端部との間に位置するとともに、第２のレールの側部に隣接して位置する。操作部材は、動かすことで第１の状態と第２の状態との間で切り替え可能である。第２のレールが第１のレールに対して所定の位置に位置する場合、ブロック部材は、第２のレールが所定の位置から第１の方向に沿って変位するのを防止するために係合部材をブロックする。係合部材がブロック部材によってブロックされないようにして第２のレールが所定の位置から第１の方向に沿って変位するのを許容するために、操作部材は第１の状態から第２の状態に移動して係合部材を駆動するように構成されている。
【０００８】
本発明のこれらの及び他の目的は、様々な図及び図面に示される好ましい実施形態の以下の詳細な説明を読んだ後に当業者に間違いなく明らかになるであろう。
【図面の簡単な説明】
【０００９】
以下では、添付の図面を参照して本発明を例示的にさらに説明する。
図１は、本発明の第１の実施形態に係るスライドレールアセンブリの図である。

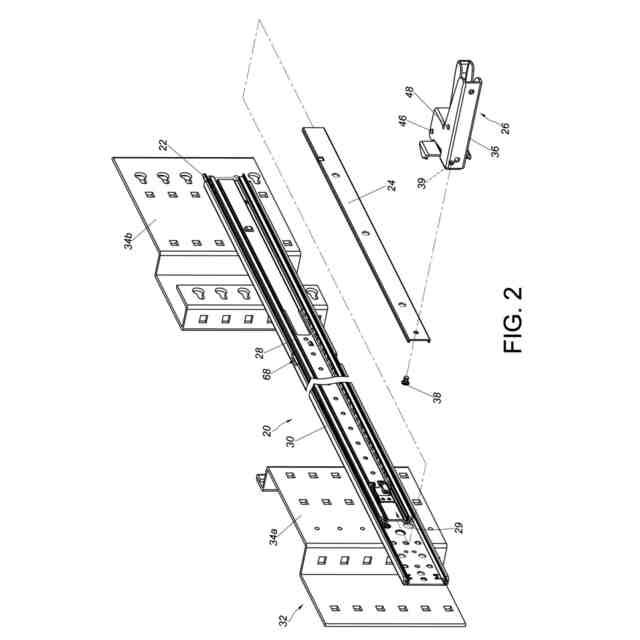

図２は、本発明の第１の実施形態に係るスライドレールアセンブリの分解図である。

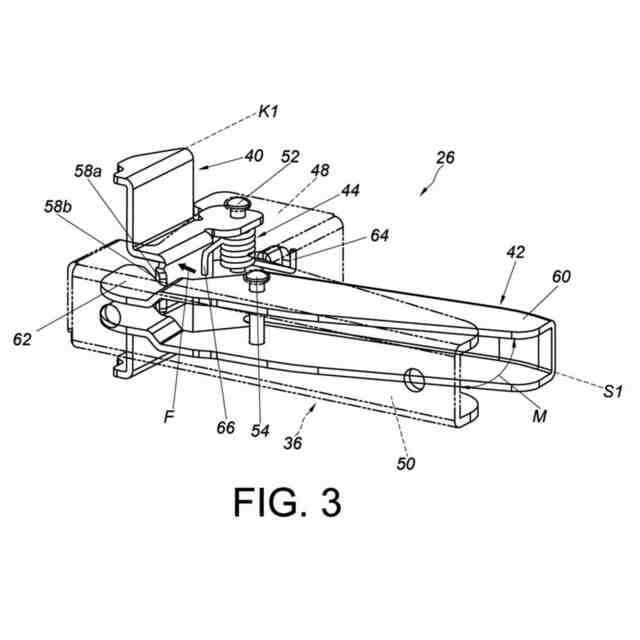

図３は、本発明の第１の実施形態に係る操作装置を示す図である。
図４は、本発明の第１の実施形態に係る操作装置を示す図である。
図５は、本発明の第１の実施形態に係る、第２のレールが所定の位置から変位することが防止されているスライドレールアセンブリの図である。

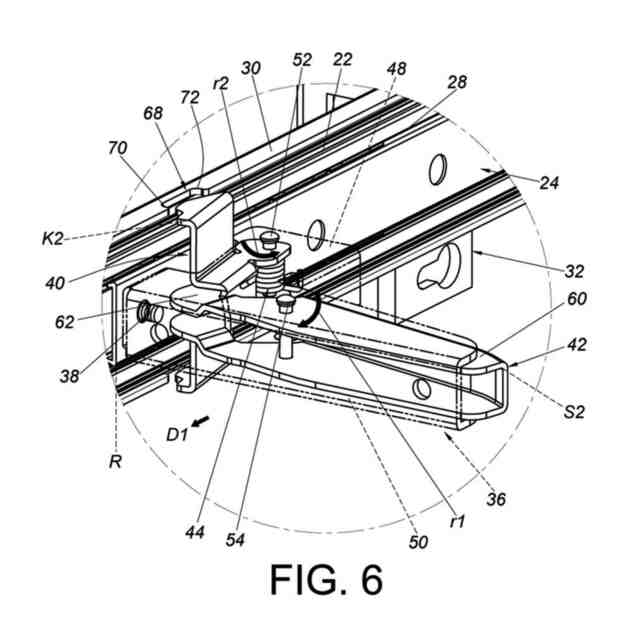

図６は、本発明の第１の実施形態に係る、第２のレールが所定の位置から変位することが許容されているスライドレールアセンブリの図である。
図７は、本発明の第１の実施形態に係る、第２のレールが所定の位置から第１の方向に沿って変位されているスライドレールアセンブリの図である。

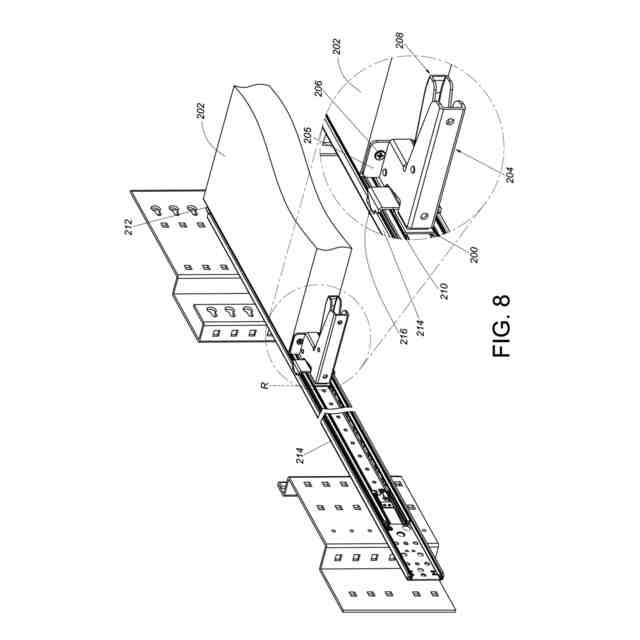

図８は、本発明の第２の実施形態に係るスライドレールアセンブリの図である。
【発明を実施するための形態】
【００１０】
好ましい実施形態の以下の詳細な説明では、本願の一部を構成するとともに、本発明が実施され得る特定の実施形態を例示的に示す添付の図面を参照する。この点に関して、「上」、「下」、「左」、「右」、「前」、「後ろ」等の方向を示す用語は、説明される図の向きに関して用いられる。本発明の部材は多くの異なる向きに配置できる。そのため、方向に関する用語は説明を目的として用いられるものであり、何ら限定するものではない。したがって、図面及び説明は本質的に例示的であり、限定的なものではないとみなされる。また、特定されない場合、「接続」という用語は間接的又は直接的のいずれかの機械的接続を意味することを意図している。そのため、第１の装置が第２の装置に接続される場合、その接続は直接的な機械的接続を介したものであるか又は他の装置及び接続を介した間接的な機械的接続を介したものであり得る。
（【００１１】以降は省略されています）
