公開番号2025175495
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024081636
出願日2024-05-20
発明の名称表示ユニット及び表示装置
出願人三菱電機株式会社
代理人個人,個人,個人,個人,個人,個人
主分類G09F 9/40 20060101AFI20251126BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】ケースの外周壁の強度を従来よりも高めることができる表示ユニットと、その表示ユニットを備える表示装置とを提供する。

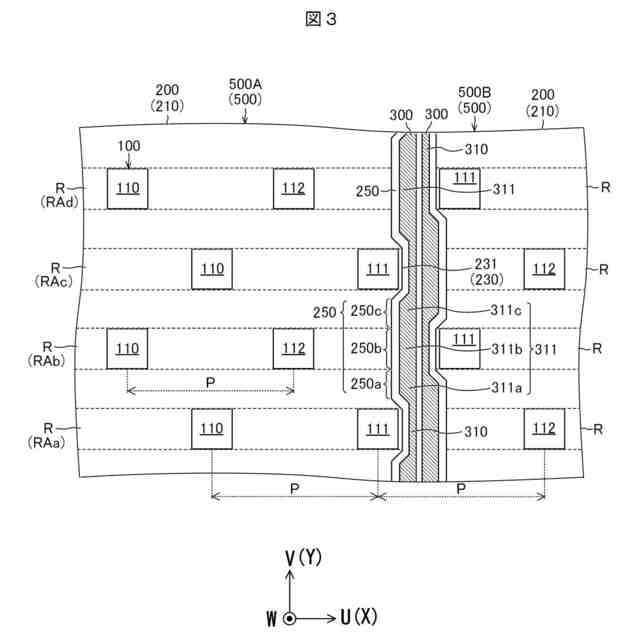

【解決手段】表示ユニット500Aにおいては、第1中間帯状仮想領域RAbに内包される発光素子列における、端辺部231に最も近い発光素子112が、始端帯状仮想領域RAaに内包される発光素子列における、端辺部231に最も近い縁部発光素子111よりも、X軸方向に関して内方にずらされている。切り欠き250は、始端帯状仮想領域RAaと第1中間帯状仮想領域RAbとの間の位置を底部とする始端切り欠き部分250aのみならず、第1中間帯状仮想領域RAbの端部の位置を底部とする中間切り欠き部分250bも有する。突出部311は、始端切り欠き部分250aとX軸方向に対向している始端突出部分311aのみならず、中間切り欠き部分250bとX軸方向に対向している中間突出部分311bも有する。
【選択図】図3
特許請求の範囲【請求項１】
各々可視光を放射する複数の発光素子を含む発光素子群と、
前記発光素子群が表面に配置されている回路基板と、
前記回路基板の周縁を取り囲む外周壁を有し、前記回路基板を保持するケースと、
を備え、
前記発光素子群は、
前記回路基板の前記表面において、前記回路基板の前記表面に平行なＸ軸方向に１列に並ぶ複数の前記発光素子で構成された発光素子列が、前記回路基板の前記表面に平行で且つ前記Ｘ軸方向に直角なＹ軸方向に並んだ構成を有し、
前記回路基板の前記周縁は、
前記Ｙ軸方向に延在する端辺部であって、前記Ｘ軸方向に深さを有する切り欠きが形成されている前記端辺部を有し、
前記ケースの前記外周壁に、
前記切り欠きに向かって前記外周壁から前記Ｘ軸方向に突出している突出部であって、前記切り欠きに収まる前記突出部が設けられている、
表示ユニットであって、
前記発光素子列の各々に対し、前記回路基板に対する平面視で該発光素子列を内包し且つ前記Ｘ軸方向に連続して帯状に延在する帯状仮想領域を、前記回路基板の前記表面に定義したとき、
前記Ｙ軸方向に並ぶ複数の前記帯状仮想領域に、
それら複数の前記帯状仮想領域から選択される第１中間帯状仮想領域であって、前記第１中間帯状仮想領域に内包される前記発光素子列における、前記端辺部に最も近い前記発光素子が、前記第１中間帯状仮想領域の隣の前記帯状仮想領域である始端帯状仮想領域に内包される前記発光素子列における、前記端辺部に最も近い前記発光素子である縁部発光素子よりも、前記Ｘ軸方向に関して前記端辺部から遠い内方に位置している前記第１中間帯状仮想領域、
が含まれており、
前記切り欠きは、
前記始端帯状仮想領域と前記第１中間帯状仮想領域との間の位置を底部とする始端切り欠き部分のみならず、前記始端切り欠き部分と前記Ｙ軸方向に連続している中間切り欠き部分であって、前記第１中間帯状仮想領域の端部の位置を底部とする中間切り欠き部分も有し、
前記突出部は、
前記始端切り欠き部分と前記Ｘ軸方向に対向している始端突出部分のみならず、前記始端突出部分と前記Ｙ軸方向に連続している中間突出部分であって、前記中間切り欠き部分と前記Ｘ軸方向に対向している中間突出部分も有する、
表示ユニット。
続きを表示（約 1,800 文字）【請求項２】
前記第１中間帯状仮想領域の、前記Ｙ軸方向に関して前記始端帯状仮想領域とは反対側の隣に、前記縁部発光素子と前記Ｘ軸方向の位置が同じ前記発光素子を内包する前記帯状仮想領域である終端帯状仮想領域が位置しており、
前記切り欠きは、
前記終端帯状仮想領域と前記第１中間帯状仮想領域との間の位置を底部とする終端切り欠き部分をさらに有し、前記始端切り欠き部分から前記終端切り欠き部分にわたって前記Ｙ軸方向に連続して延在しており、
前記突出部は、
前記終端切り欠き部分と前記Ｘ軸方向に対向している終端突出部分をさらに有し、前記始端突出部分から前記終端突出部分にわたって前記Ｙ軸方向に連続して延在している、
請求項１に記載の表示ユニット。
【請求項３】
前記第１中間帯状仮想領域の、前記Ｙ軸方向に関して前記始端帯状仮想領域とは反対側に、少なくとも１つの前記帯状仮想領域を介して、前記縁部発光素子と前記Ｘ軸方向の位置が同じ前記発光素子を内包する前記帯状仮想領域である終端帯状仮想領域が位置しており、
前記第１中間帯状仮想領域と前記終端帯状仮想領域との間に介在する前記帯状仮想領域を第２中間帯状仮想領域としたとき、前記第２中間帯状仮想領域に内包される前記発光素子列における、前記端辺部に最も近い前記発光素子は、前記縁部発光素子よりも前記内方にずらされており、
前記切り欠きは、
前記終端帯状仮想領域と該終端帯状仮想領域の隣の前記第２中間帯状仮想領域との間の位置を底部とする終端切り欠き部分をさらに有し、前記始端切り欠き部分から前記終端切り欠き部分にわたって前記Ｙ軸方向に連続して延在しており、
前記突出部は、
前記終端切り欠き部分と前記Ｘ軸方向に対向している終端突出部分をさらに有し、前記始端突出部分から前記終端突出部分にわたって前記Ｙ軸方向に連続して延在している、
請求項１に記載の表示ユニット。
【請求項４】
前記Ｙ軸方向に並ぶすべての前記発光素子列において、前記発光素子の前記Ｘ軸方向の配列ピッチが等しい、
請求項１から３のいずれか１項に記載の表示ユニット。
【請求項５】
前記Ｙ軸方向に並ぶ複数の前記発光素子列には、
第１配列ピッチで前記発光素子が前記Ｘ軸方向に並ぶ前記発光素子列と、
前記第１配列ピッチとは異なる第２配列ピッチで前記発光素子が前記Ｘ軸方向に並ぶ前記発光素子列と、
が含まれる、請求項１から３のいずれか１項に記載の表示ユニット。
【請求項６】
前記発光素子群を構成する各々の前記発光素子は、
前記回路基板に対する平面視で、一方向を長手方向とする形状を有し、且つ前記長手方向が前記Ｘ軸方向と一致する向きに配置されている、
請求項１から３のいずれか１項に記載の表示ユニット。
【請求項７】
前記縁部発光素子と前記端辺部との前記Ｘ軸方向の距離は、前記切り欠きの前記Ｘ軸方向の前記深さよりも小さい、
請求項１から３のいずれか１項に記載の表示ユニット。
【請求項８】

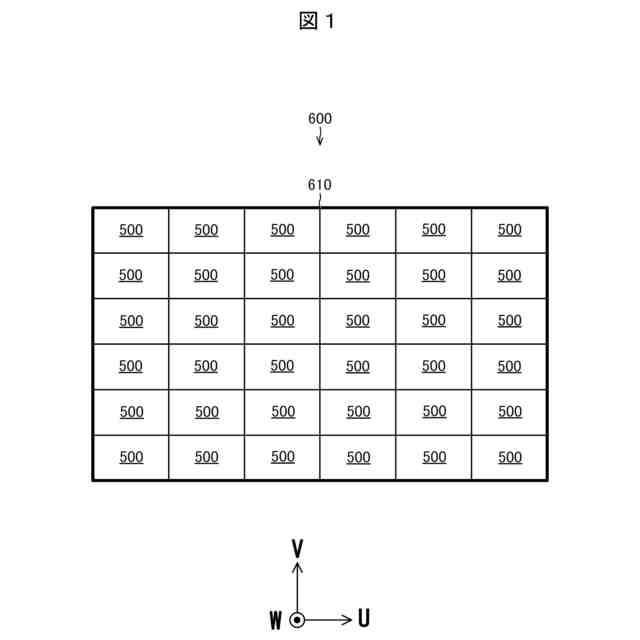

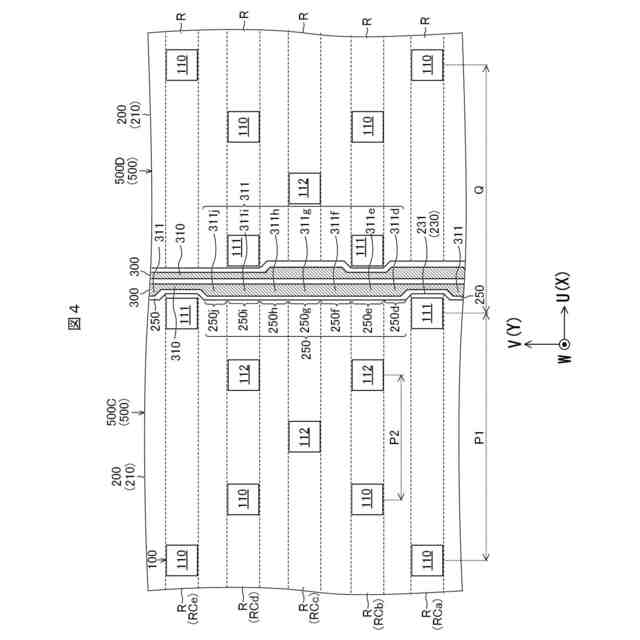

請求項１から３のいずれか１項に記載の表示ユニットを複数備え、
複数の前記表示ユニットが組み合わされて構成されている、
表示装置。
【請求項９】
前記表示装置を構成する複数の前記表示ユニットから選択される第１表示ユニットと、該第１表示ユニットと前記Ｘ軸方向に隣り合う前記表示ユニットである第２表示ユニットとで、前記発光素子列の前記Ｙ軸方向の位置が揃えられており、
前記第１表示ユニットの、複数の前記発光素子列から選択される第１発光素子列における、前記第２表示ユニットに最も近い前記発光素子を第１発光素子とし、
前記第２表示ユニットの、前記第１発光素子列と前記Ｘ軸方向の位置が同じ前記発光素子列である第２発光素子列における、前記第１表示ユニットに最も近い前記発光素子を第２発光素子としたとき、
前記第１発光素子と前記第２発光素子との前記Ｘ軸方向の距離は、前記第１発光素子列における前記発光素子の前記Ｘ軸方向の配列ピッチ、及び前記第２発光素子列における前記発光素子の前記Ｘ軸方向の配列ピッチと等しい、
請求項８に記載の表示装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、表示ユニット及び表示装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】

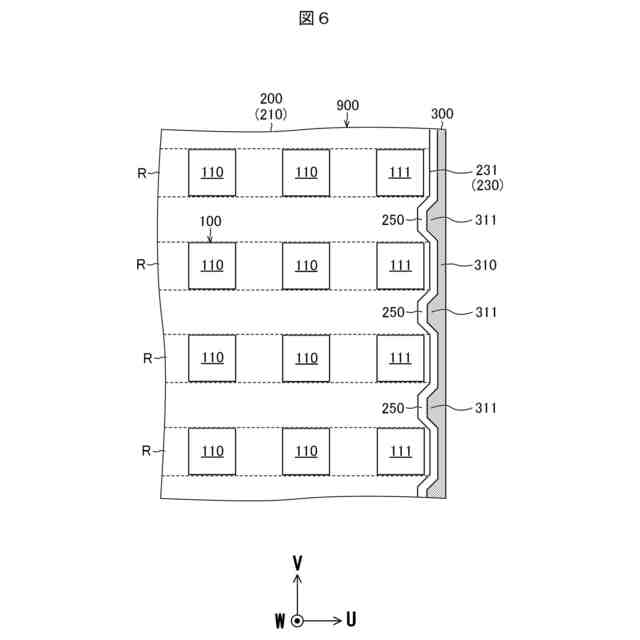

特許文献１に開示されているように、複数の発光素子が表面に配置されている回路基板と、その回路基板を保持するケースとを備える表示ユニットが知られている。ケースは、回路基板の周縁を取り囲む外周壁を有する。
【０００３】
回路基板の表面においては、Ｘ軸方向に１列に並ぶ複数の発光素子で構成された発光素子列が、Ｘ軸方向に直角なＹ軸方向に並んでいる。回路基板の周縁は、Ｙ軸方向に延在する端辺部を有し、その端辺部には、Ｘ軸方向に深さを有する切り欠きが形成されている。
【０００４】
一方、ケースの外周壁には、回路基板の切り欠きに向かってＸ軸方向に突出した突出部が設けられている。突出部は、外周壁の強度を高めるリブの役割を果たす。突出部が回路基板の切り欠きに収まるので、ケースのＸ軸方向の外寸を増すことなく、外周壁の強度を高めることができる。
【先行技術文献】
【特許文献】
【０００５】
特開２０１５－１４１３１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
回路基板の表面において、各々の発光素子列は、Ｘ軸方向に連続して帯状に延在する仮想領域である帯状仮想領域に配置されている。各々の帯状仮想領域は、発光素子列を内包する。発光素子列がＹ軸方向に並んでいることに対応して、間隔をおいてＹ軸方向に並ぶ複数の帯状仮想領域が回路基板の表面に想定される。
【０００７】
回路基板の、発光素子が配置される領域は切り欠くことができない。特許文献１に係る表示ユニットでは、発光素子が邪魔になるため、回路基板における切り欠きを形成する位置が、Ｙ軸方向に隣り合う帯状仮想領域と帯状仮想領域との間に制限される。このため、切り欠きと、その切り欠きに収まる突出部との、Ｙ軸方向の寸法を大きく確保し、突出部によってケースの外周壁の強度を高めることに限界があった。
【０００８】
そこで、本開示は、ケースの外周壁の強度を従来よりも高めることができる表示ユニットと、その表示ユニットを備える表示装置とを提供することを第１の目的とする。
【０００９】
また、ケースを、金型を用いた樹脂の成形によって製造する場合、突出部のＹ軸方向の寸法が大きいほど、ウェルドラインその他の成形不良が生じ難い。このため、突出部のＹ軸方向の寸法をより大きく確保することで歩留まりの向上を図り得る構成が望まれる。
【００１０】
そこで、本開示は、ケースを樹脂の成形によって製造する場合であっても、ケースを歩留まりよく製造することができる表示ユニットと、その表示ユニットを備える表示装置とを提供することを第２の目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
