公開番号2025162591
公報種別公開特許公報(A)
公開日2025-10-28
出願番号2024065834
出願日2024-04-16
発明の名称冷蔵庫
出願人三菱電機株式会社
代理人個人,個人,個人,個人,個人,個人
主分類F25D 23/02 20060101AFI20251021BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】省エネルギー性能に優れた冷蔵庫を提供する。
【解決手段】冷蔵庫100は、貯蔵室の開口を開閉する観音開き式の左扉6及び右扉と、扉に取り付けられ、開口を閉じた際に左扉6と右扉との隙間を塞ぐ回動可能な仕切り体8と、仕切り体8が取り付けられた扉を開閉する際に仕切り体8を回動させるガイド部品40と、扉を閉じた際に仕切り体8に接触するガスケット11aと、仕切り体8を加熱する加熱部と、を備える。ガイド部品40は、扉を開閉する際に仕切り体8と当接する突起部40aと、突起部40aを支持し内箱101bの内壁面101cに取り付けられた支持部40bとを有し、仕切り体8は上部に、扉を閉じた際にガスケット11aと接触する伝熱部25bを有し、伝熱部25bは、ガスケット11aと支持部40bとの間まで延出している。
【選択図】図10
特許請求の範囲【請求項１】
外箱と前記外箱の内側に設けられた内箱とで形成された貯蔵室と、
前記貯蔵室の開口を開閉する観音開き式の左扉と右扉と、
前記左扉と前記右扉のうちいずれか一方に取り付けられ、前記開口を閉じた際に前記左扉と前記右扉との隙間を塞ぐ回動可能な仕切り体と、
前記仕切り体が取り付けられた扉を開閉する際に前記仕切り体を回動させるガイド部品と、
前記左扉および前記右扉に各々設けられ、扉を閉じた際に前記仕切り体に接触するガスケットと、
前記仕切り体に設けられ、前記仕切り体を加熱する加熱部と、を備え、
前記ガイド部品は、扉を開閉する際に前記仕切り体と当接する突起部と、前記突起部を支持し前記内箱の内壁面に取り付けられた支持部とを有し、
前記仕切り体は上部に、扉を閉じた際に前記ガスケットと接触する伝熱部を有し、
前記伝熱部は、前記ガスケットと前記支持部との間まで延出している、
冷蔵庫。
続きを表示（約 1,100 文字）【請求項２】
外箱と前記外箱の内側に設けられた内箱とで形成された貯蔵室と、
前記貯蔵室の開口を開閉する観音開き式の左扉と右扉と、
前記左扉と前記右扉のうちいずれか一方に取り付けられ、前記開口を閉じた際に前記左扉と前記右扉との隙間を塞ぐ回動可能な仕切り体と、
前記仕切り体が取り付けられた扉を開閉する際に前記仕切り体を回動させるガイド部品と、
前記左扉および前記右扉に各々設けられ、扉を閉じた際に前記仕切り体に接触するガスケットと、
前記仕切り体に設けられ、前記仕切り体を加熱する加熱部と、を備え、
前記ガイド部品は、扉を開閉する際に前記仕切り体と当接する突起部と、前記突起部を支持し前記外箱と前記内箱との間に取り付けられた支持部とを有し、
前記仕切り体は上部に、扉を閉じた際に前記ガスケットと接触する伝熱部を有し、
前記伝熱部は、前記ガスケットと前記内箱との間まで延出している、
冷蔵庫。
【請求項３】
前記支持部には、前記仕切り体が回動する際に前記伝熱部との干渉を防ぐための窪みが形成されている、
請求項１に記載の冷蔵庫。
【請求項４】
前記内箱には、前記仕切り体が回動する際に前記伝熱部との干渉を防ぐための窪みが形成されている、
請求項２に記載の冷蔵庫。
【請求項５】
前記伝熱部は、前記仕切り体の上面から上方に突出して形成されている、
請求項１または２に記載の冷蔵庫。
【請求項６】
前記伝熱部は、前記仕切り体の上面から上方に突出しており、
前記支持部の下面と前記仕切り体の前記上面との間には、上下方向に隙間が形成されており、
扉を閉じた際に、前記伝熱部は、前記隙間を前方から覆う、
請求項１に記載の冷蔵庫。
【請求項７】
前記伝熱部は、前記仕切り体の上面から上方に突出しており、
前記内箱と前記仕切り体の前記上面との間には、上下方向に隙間が形成されており、
扉を閉じた際に、前記伝熱部は、前記隙間を前方から覆う、
請求項２に記載の冷蔵庫。
【請求項８】
前記ガイド部品と前記ガスケットの間には、隙間が設けられている、
請求項１、３または６に記載の冷蔵庫。
【請求項９】
前記仕切り体は、閉じた扉に対向する金属製の前面板を有し、
前記前面板は、前記伝熱部の少なくとも一部を形成する、
請求項１、２、３、４、６または７に記載の冷蔵庫。

発明の詳細な説明【技術分野】
【０００１】
本開示は、冷蔵庫に関するものである。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
近年、家庭用大型冷蔵庫の最上段に配置した貯蔵室の扉は、左右に開く観音開き式タイプが主流となっており、その左右の扉の合わせ部を密閉するために、左右どちらか一方の扉の内面に回動する仕切り体が配置される場合が多い。冷蔵庫本体と扉の間、および仕切り体と扉の間には、柔軟性のあるガスケットを配置し、マグネットで吸着することで貯蔵室の密閉性を高めている。
【０００３】
貯蔵室内の温度が下がると、冷蔵庫外郭、仕切り体、及びガスケットが内部から冷やされる。そして、外気と触れる表面の温度が冷蔵庫周囲環境の露点を下回ると結露が発生する。さらに仕切り体の上部や下部など隙間が設けられた箇所は、より結露が発生しやすくなる。従来、結露対策として仕切り体の内部にヒータを設けて加熱し、仕切り体およびガスケットの温度を上げる方法が採用されている。しかし、加温のためにヒータ電力を上げると冷蔵庫の消費電力が上昇する。消費電力を抑える対策として、例えば特許文献１には、仕切り体上部に冷蔵庫内部からの冷気が当たらないようにすることにより、結露を防止しヒータによる消費電力を低減する技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２―０３７１８２号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の技術では、貯蔵室の天面から下方に向かって垂れ下がる構造を設けることにより、仕切り体の上部付近の冷気流を制御している。しかし、仕切り体上部と貯蔵室との間には隙間が存在しており、隙間への冷気侵入を完全に妨げることができない。そのため、ガスケットが貯蔵室内の冷気と直接接触するためガスケットの温度が低下しやすく、加温のためにヒータ電力を投入することで消費電力が上昇しやすいという課題がある。
【０００６】
本開示は、上記の問題点を解決するためになされたものであり、省エネルギー性能に優れた冷蔵庫を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示に係る冷蔵庫は、外箱と前記外箱の内側に設けられた内箱とで形成された貯蔵室と、前記貯蔵室の開口を開閉する観音開き式の左扉と右扉と、前記左扉と前記右扉のうちいずれか一方に取り付けられ、前記開口を閉じた際に前記左扉と前記右扉との隙間を塞ぐ回動可能な仕切り体と、前記仕切り体が取り付けられた扉を開閉する際に前記仕切り体を回動させるガイド部品と、前記左扉および前記右扉に各々設けられ、扉を閉じた際に前記仕切り体に接触するガスケットと、前記仕切り体に設けられ、前記仕切り体を加熱する加熱部と、を備える。前記ガイド部品は、扉を開閉する際に前記仕切り体と当接する突起部と、前記突起部を支持し前記内箱の内壁面に取り付けられた支持部とを有し、前記仕切り体は上部に、扉を閉じた際に前記ガスケットと接触する伝熱部を有し、前記伝熱部は、前記ガスケットと前記支持部との間まで延出している。
【発明の効果】
【０００８】
本開示によれば、仕切り体の上部に設けられた伝熱部を、ガスケットと支持部との間まで延出させている。これにより、ガスケットと仕切り体との接触面積を増やすことができ、加熱部からの熱を効率よくガスケットに伝え、結露を抑制することができる。このように加熱部の伝熱効率が上がる分、加熱部の投入電力を抑制することが可能となり、省エネルギー性能に優れた冷蔵庫を提供することができる。
【図面の簡単な説明】
【０００９】

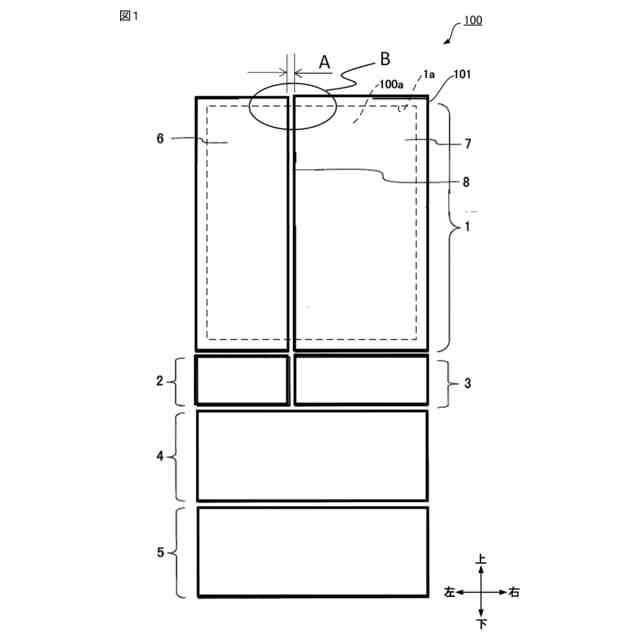

実施の形態１に係る冷蔵庫の正面を示す模式図。
図１中のＢ部を拡大した図

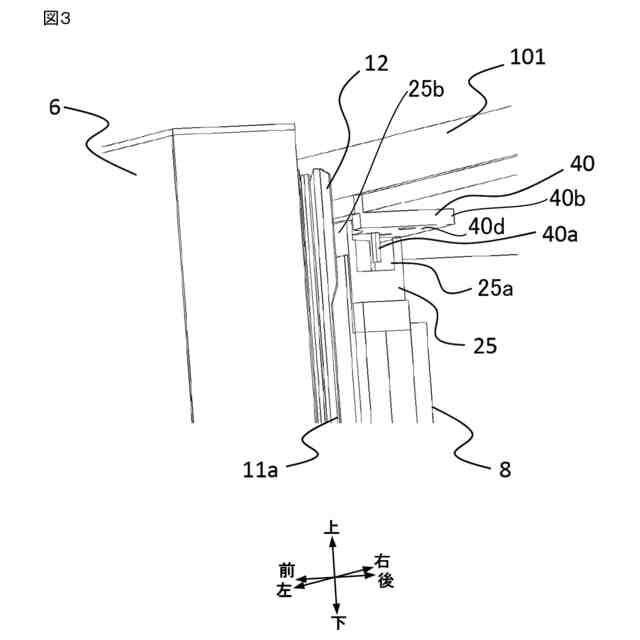

図１中のＢ部の斜視図

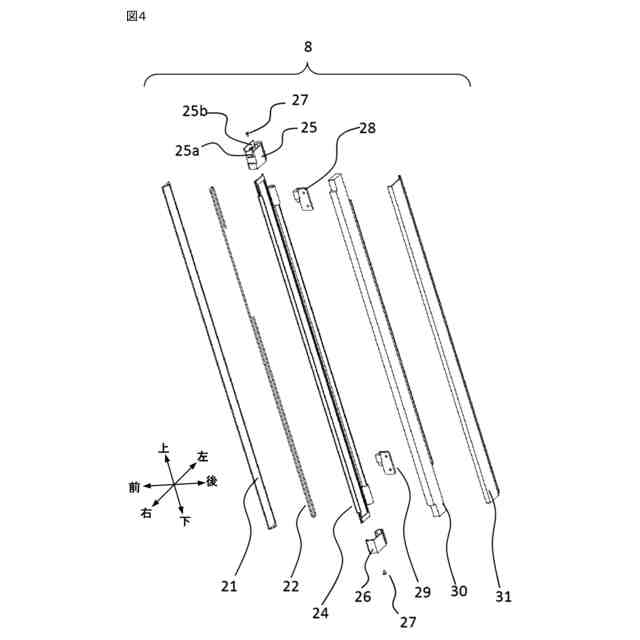

実施の形態１に係る冷蔵庫に設けられた仕切り体の分解斜視図
図２中の断面線Ｃ－Ｃで切断した断面図

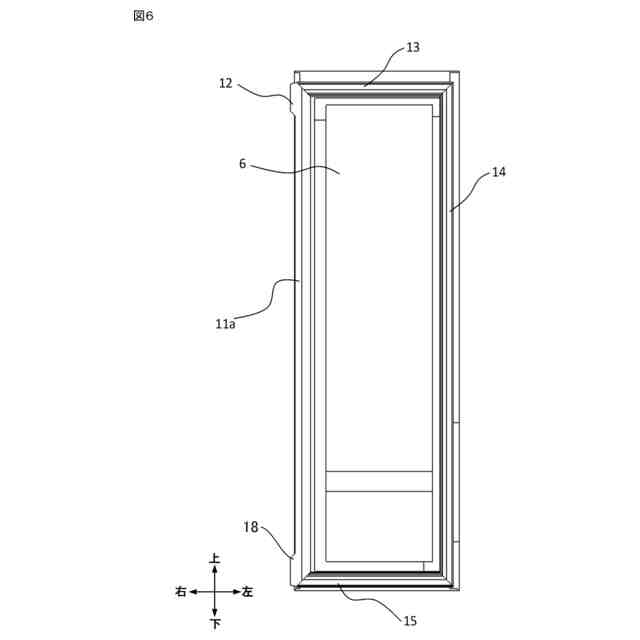

実施の形態１に係る冷蔵庫に設けられた貯蔵室左扉を貯蔵室側から見た模式図

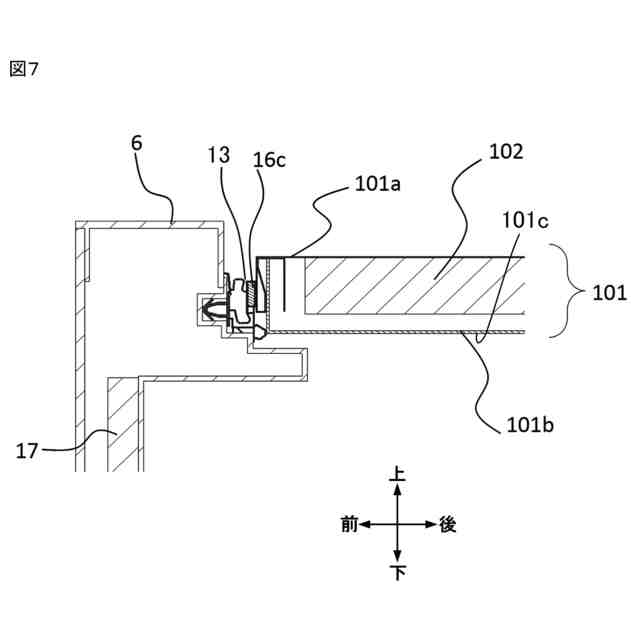

図２中の断面線Ｅ－Ｅで切断した断面図

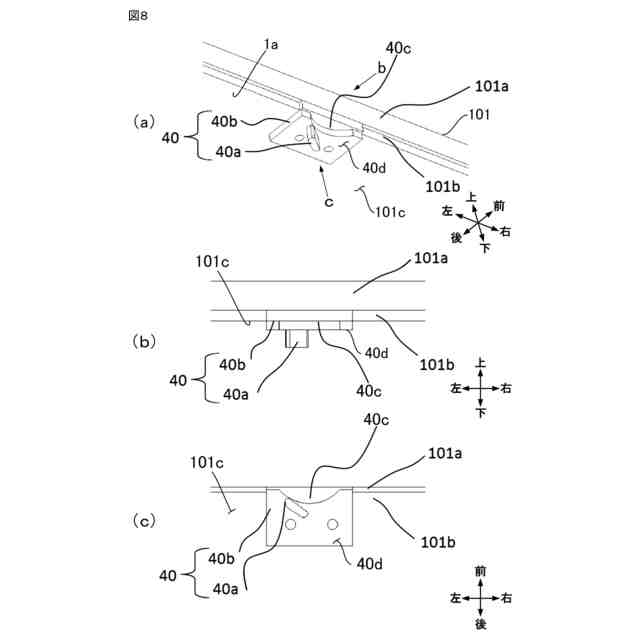

実施の形態１に係る冷蔵庫に設けられた回動ガイドを示す模式図であり、（ａ）は斜視図、（ｂ）は図８（ａ）中の矢印ｂの方向からみた正面図、（ｃ）は図８（ａ）中の矢印ｃの方向からみた下面図

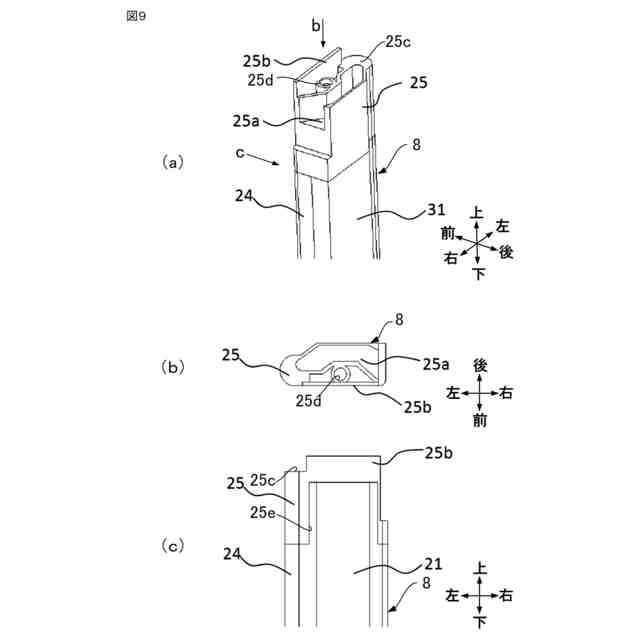

実施の形態１に係る冷蔵庫に設けられた仕切り体の上部を示す模式図であり、（ａ）は斜視図、（ｂ）は図９（ａ）中の矢印ｂの方向からみた平面図、（ｃ）は図９（ａ）中の矢印ｃの方向からみた側面図
図２中の断面線Ｆ－Ｆで切断した断面図
実施の形態２に係る冷蔵庫の図２に相当する拡大図。
実施の形態２に係る冷蔵庫の図３に相当する斜視図
実施の形態２に係る冷蔵庫に設けられた回動ガイドを示す図であり、（ａ）は斜視図、（ｂ）は図１３（ａ）中の矢印ｂの方向からみたは正面図、（ｃ）は図１３（ａ）中の矢印ｃの方向からみた下面図
実施の形態２に係る冷蔵庫に設けられた回動ガイドの分解斜視図
図１１中の断面線Ｈ―Ｈで切断した断面図
実施の形態３に係る冷蔵庫に設けられた仕切り体の上部を示す模式図であり、（ａ）は斜視図、（ｂ）は図１６（ａ）中の矢印ｂの方向からみた平面図、（ｃ）は図１６（ａ）中の矢印ｃの方向からみた側面図
実施の形態４に係る冷蔵庫の図１０に相当する断面図
【発明を実施するための形態】
【００１０】
（実施の形態１）
本開示の実施の形態１について、図面を参照しながら説明する。以下の説明において、本開示の理解を容易にするために、図１の手前方向、すなわち冷蔵庫１００の正面に立ったユーザが位置する方向を冷蔵庫１００の前方、その反対の方向を冷蔵庫１００の後方とし、冷蔵庫１００に対して正面視したときの上下左右の方向を、そのまま冷蔵庫１００の上下左右方向として説明する。なお、図２及び図３においては、貯蔵室１の内部と仕切り体８を図示するため、貯蔵室右扉７を開放した状態を示している。
（【００１１】以降は省略されています）
