公開番号2025159877
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024062709
出願日2024-04-09
発明の名称空気調和機
出願人三菱電機株式会社
代理人弁理士法人きさ特許商標事務所
主分類F24F 11/30 20180101AFI20251015BHJP(加熱;レンジ;換気)
要約【課題】腐食性ガスによる室内熱交換器の腐食の進行を従来よりも抑制することが可能な空気調和機を得る。
【解決手段】本開示に係る空気調和機は、室内機の設置される室の内部の腐食性ガスの濃度が前記室の外部の空気の腐食性ガスの濃度よりも高い状態となった場合、前記室内機の吸込口と室内熱交換器との間に前記室の外部の空気を吹き出す構成となっている。
【選択図】図1
特許請求の範囲【請求項１】
室内機及び換気装置を備え、
前記室内機は、室内熱交換器を備え、
前記室内熱交換器は、前記室内機の吸込口と前記室内機の吹出口との間に設けられており、
前記換気装置は、前記室内機が設置される室の内部と該室の外部とを連通する接続風路と、該接続風路に前記室の外部の空気を送る換気ファンと、前記室の内部の腐食性ガスの濃度を検出する第１センサと、前記室の外部の空気の腐食性ガスの濃度を検出する第２センサと、を備え、
前記接続風路には、第１開口部及び第２開口部が形成されており、
前記第１開口部は、前記室内熱交換器と前記吹出口との間に開口する開口部であり、
前記第２開口部は、前記吸込口と前記室内熱交換器との間に開口する開口部であり、
前記換気装置は、前記換気ファンから前記接続風路に送られた空気の該接続風路からの流出先を前記第１開口部又は前記第２開口部に切り替える切替機構を備え、
前記第１センサの検出する腐食性ガスの濃度が前記第２センサの検出する腐食性ガスの濃度よりも高い状態となった場合、
前記切替機構は前記流出先を前記第２開口部とする状態となり、前記換気ファンが駆動している状態となる構成である
空気調和機。
続きを表示（約 870 文字）【請求項２】
前記室内熱交換器に付着した水滴を除去する結露除去運転において、前記第１センサの検出する腐食性ガスの濃度が前記第２センサの検出する腐食性ガスの濃度よりも高い状態となった場合、
前記切替機構は前記流出先を前記第２開口部とする状態となり、前記換気ファンが駆動している状態となる構成である
請求項１に記載の空気調和機。
【請求項３】
前記結露除去運転において、前記第２センサの検出する腐食性ガスの濃度が前記第１センサの検出する腐食性ガスの濃度よりも高い状態となっている場合、
前記換気ファンが停止している状態となる構成である
請求項２に記載の空気調和機。
【請求項４】
冷房運転又は暖房運転である空調運転において、前記第１センサの検出する腐食性ガスの濃度が前記第２センサの検出する腐食性ガスの濃度よりも高い状態となった場合、
前記切替機構は前記流出先を前記第２開口部とする状態となり、前記換気ファンが駆動している状態となる構成である
請求項１～請求項３のいずれか一項に記載の空気調和機。
【請求項５】
前記室内機は、前記吸込口を開閉するフラップを備え、
前記空調運転において、前記第１センサの検出する腐食性ガスの濃度が前記第２センサの検出する腐食性ガスの濃度よりも高い状態となった場合、
前記フラップは前記吸込口を閉じた状態となる構成である
請求項４に記載の空気調和機。
【請求項６】
前記空調運転において、前記第２センサの検出する腐食性ガスの濃度が前記第１センサの検出する腐食性ガスの濃度よりも高い状態となっている場合、
前記換気ファンが停止している状態となる構成である
請求項４に記載の空気調和機。
【請求項７】
前記切替機構は、前記第１開口部を開閉する第１ダンパと、前記第２開口部を開閉する第２ダンパとを備えている
請求項１に記載の空気調和機。

発明の詳細な説明【技術分野】
【０００１】
本開示は、室内機が設置される室の内部に該室の外部の空気を供給できる空気調和機に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
空気調和機は、冷房運転又は暖房運転を実行する。以下、冷房運転及び暖房運転を総称する場合、空調運転と称することとする。すなわち、空調運転は、冷房運転又は暖房運転である。空気調和機は、空調運転を実行する場合、室内機が設置されている室の空気を該室内機に取り込み、取り込んだ空気と室内熱交換器とを熱交換させ、熱交換後の空気を室に戻すことにより、室内機が設置されている室の冷房又は暖房を行う。このような空気調和機には、室内機が設置されている室に該室の外部の空気を供給し、該室の換気を行う換気装置を備えたものも提案されている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第７２２３９０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
室内熱交換器を通過する空気に腐食性ガスが混ざっている場合、該腐食性ガスが室内熱交換器に接触して該室内熱交換器が腐食し、空気調和機の寿命が短くなってしまう。すなわち、空気調和機は、室内熱交換器を通過する空気中の腐食性ガスによって室内熱交換器が腐食してしまうという課題があった。
【０００５】
本開示は、上述の課題を解決するためになされたものであり、腐食性ガスによる室内熱交換器の腐食の進行を従来よりも抑制することが可能な空気調和機を得ることを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係る空気調和機は、室内機及び換気装置を備え、前記室内機は、室内熱交換器を備え、前記室内熱交換器は、前記室内機の吸込口と前記室内機の吹出口との間に設けられており、前記換気装置は、前記室内機が設置される室の内部と該室の外部とを連通する接続風路と、該接続風路に前記室の外部の空気を送る換気ファンと、前記室の内部の腐食性ガスの濃度を検出する第１センサと、前記室の外部の空気の腐食性ガスの濃度を検出する第２センサと、を備え、前記接続風路には、第１開口部及び第２開口部が形成されており、前記第１開口部は、前記室内熱交換器と前記吹出口との間に開口する開口部であり、前記第２開口部は、前記吸込口と前記室内熱交換器との間に開口する開口部であり、前記換気装置は、前記換気ファンから前記接続風路に送られた空気の該接続風路からの流出先を前記第１開口部又は前記第２開口部に切り替える切替機構を備え、前記第１センサの検出する腐食性ガスの濃度が前記第２センサの検出する腐食性ガスの濃度よりも高い状態となった場合、前記切替機構は前記流出先を前記第２開口部とする状態となり、前記換気ファンが駆動している状態となる構成となっている。
【発明の効果】
【０００７】
本開示に係る空気調和機は、従来の空気調和機と比べ、室内熱交換器に接触する腐食性ガスの量を低減することができる。このため、本開示に係る空気調和機は、従来の空気調和機と比べ、腐食性ガスによる室内熱交換器の腐食の進行を抑制することができる。
【図面の簡単な説明】
【０００８】
実施の形態１に係る空気調和機を示す模式図である。

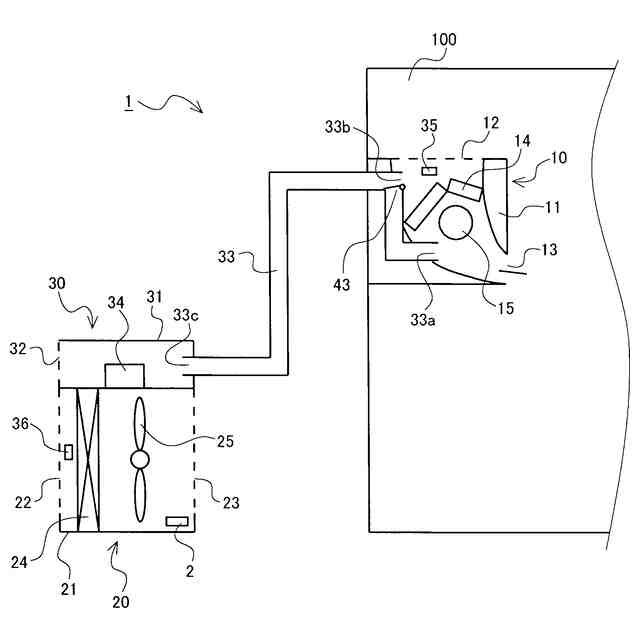

実施の形態１に係る空気調和機の別の一例を示す模式図である。

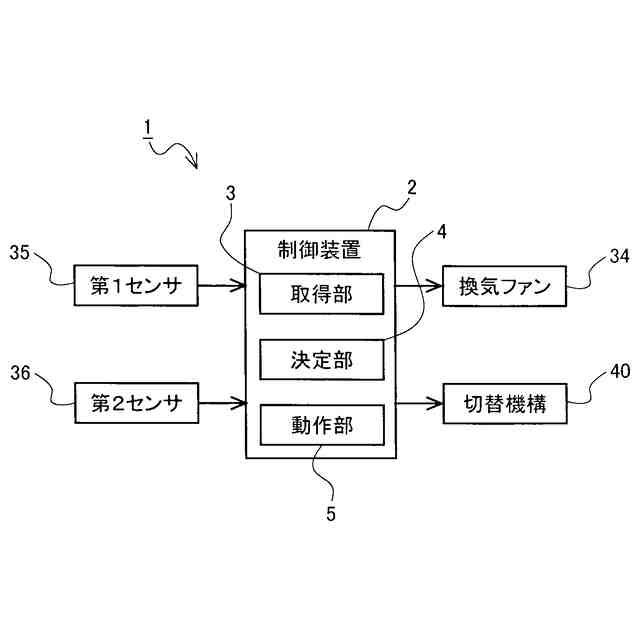

実施の形態１に係る空気調和機の制御装置を説明するためのブロック図である。
実施の形態１に係る空気調和機が結露除去運転を実行する際の動作を説明するためのフローチャートである。

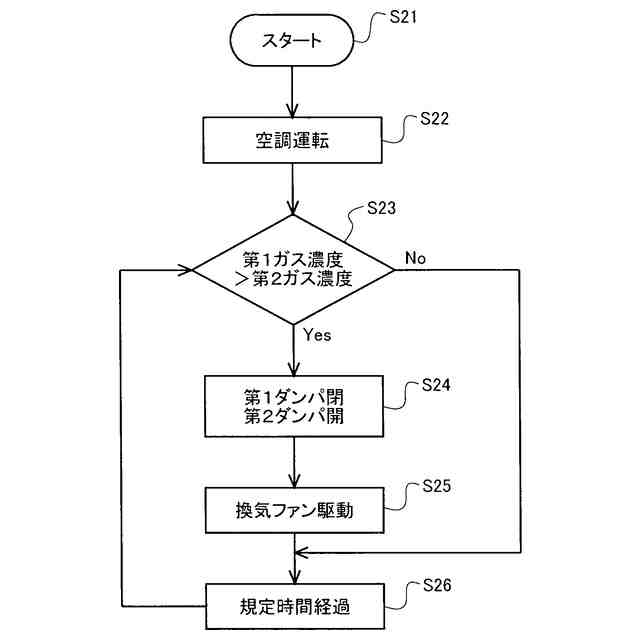

実施の形態２に係る空気調和機が空調運転を実行する際の動作を説明するためのフローチャートである。

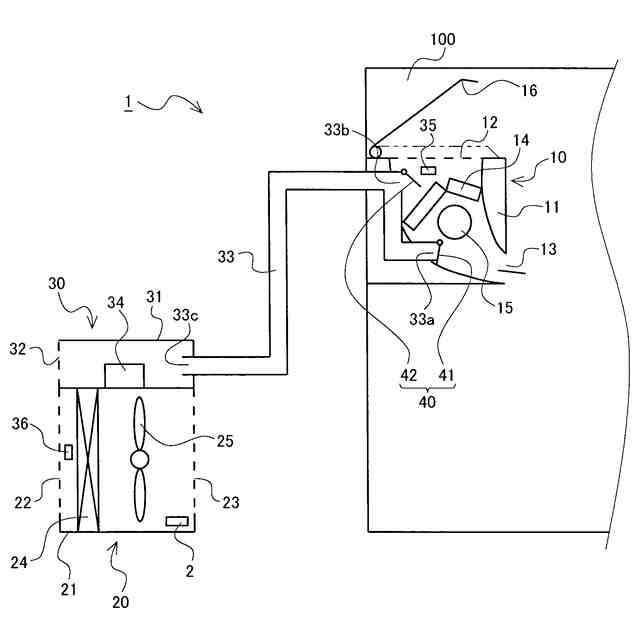

実施の形態２に係る空気調和機の別の一例を示す模式図である。

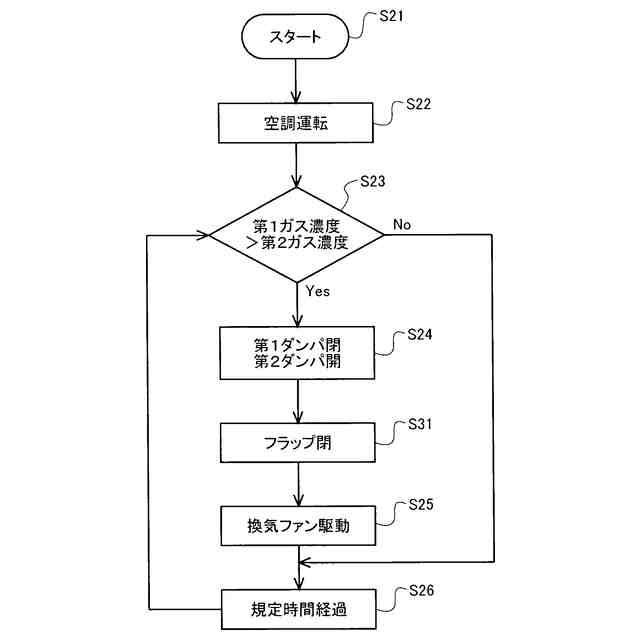

図６に示す空気調和機が空調運転を実行する際の動作を説明するためのフローチャートである。
【発明を実施するための形態】
【０００９】
実施の形態１．
図１は、実施の形態１に係る空気調和機を示す模式図である。
本実施の形態１に係る空気調和機１は、室内機１０、室外機２０及び換気装置３０を備えている。
【００１０】
室内機１０は、筐体１１、室内熱交換器１４及び室内ファン１５を備えている。筐体１１は、例えば略直方体形状をしている。筐体１１の例えば上面部には、吸込口１２が形成されている。また、筐体１１の例えば側面部の１つには、吹出口１３が形成されている。室内熱交換器１４及び室内ファン１５は、筐体１１に収納されている。具体的には、室内熱交換器１４は、吸込口１２と吹出口１３との間に設けられている。また、室内ファン１５は、吸込口１２と吹出口１３との間に設けられており、筐体１１内の空気の流れ方向において室内熱交換器１４の下流側となる位置に配置されている。室内機１０は、室１００の例えば壁に設けられている。室内ファン１５が駆動することにより、吸込口１２から筐体１１内に室１００の空気が吸い込まれる。そして、筐体１１内に吸い込まれた空気は、室内熱交換器１４を通って、吹出口１３から筐体１１の外部に吹き出される。すなわち、筐体１１内に吸い込まれた空気は、室内熱交換器１４を通って、室１００の内部に吹き出される。
（【００１１】以降は省略されています）
