公開番号2025168859
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2024073675
出願日2024-04-30
発明の名称空気清浄装置
出願人三菱電機株式会社
代理人弁理士法人加藤国際特許事務所
主分類B03C 3/40 20060101AFI20251105BHJP(液体による,または,風力テーブルまたはジグによる固体物質の分離;固体物質または流体から固体物質の磁気または静電気による分離,高圧電界による分離)
要約【課題】室内の臭気を減らす機能を有する空気清浄装置の製品サイズの増加を抑える。
【解決手段】空気清浄装置50に備えられる高電圧ユニット5は、放電電極16と、対向電極17と、放電電極16及び対向電極17を覆うカバー14、15とを有し、放電電極16と対向電極17との間に電圧が印加されることにより放電電極16と対向電極17との間を流れる空気流から粉塵を捕捉する。カバー14、15の少なくとも一部が除臭剤を含んだ樹脂で構成される。
【選択図】図2
特許請求の範囲【請求項１】
空気の取込口と空気の吐出口とを有する本体、
前記本体の内部に設けられ、前記取込口から前記吐出口に向かう空気流を発生させる送風機、及び、
前記送風機と前記吐出口との間に設けられた高電圧ユニット
を備え、
前記高電圧ユニットは、第１の電極と、第２の電極と、前記第１の電極及び前記第２の電極を覆うカバーとを有し、前記第１の電極と前記第２の電極との間に電圧が印加されることにより前記第１の電極と前記第２の電極との間を流れる前記空気流から粉塵を捕捉し、
前記カバーの少なくとも一部が除臭剤を含んだ樹脂で構成される、空気清浄装置。
続きを表示（約 330 文字）【請求項２】
前記本体のなかの前記空気流の流路に設けられた脱臭フィルターを備える、請求項１に記載の空気清浄装置。
【請求項３】
前記高電圧ユニットの前記カバーに含まれる前記除臭剤は、前記脱臭フィルターにより脱臭される臭気とは同じ臭気を取り除く、請求項２に記載の空気清浄装置。
【請求項４】
前記高電圧ユニットの前記カバーに含まれる前記除臭剤は、前記脱臭フィルターにより脱臭される臭気とは異なる臭気を取り除く、請求項２に記載の空気清浄装置。
【請求項５】
前記カバーとは異なる部材であって前記空気流に触れる部材が除臭剤を含ませた樹脂で構成された、請求項１ないし請求項４のいずれか一項に記載の空気清浄装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、室内の空気を清浄する空気清浄装置に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
建物内の空気を清浄化する目的で空気清浄装置が広く使用されている。空気清浄装置の粉塵を除去する形態の一つに電気式空気清浄装置がある。これは空気中に浮遊する粉塵を、静電気力を利用して除去する装置であり、空気中の浮遊粒子をコロナ放電によって帯電させる荷電部と、帯電された粉塵をクーロン力で集塵板に付着させる集塵部とで構成する。電気式空気清浄装置は、例えば、特許文献１に開示されている。
【０００３】
空気清浄装置の別の形態として機械的集塵式空気清浄装置がある。これは微小粒子を含む空気を非常に目の細かいＨＥＰＡ（ＨｉｇｈＥｆｆｉｃｉｅｎｃｙＰａｒｔｉｃｕｌａｒＡｉｒｆｉｌｔｅｒ）と呼ばれるフィルターに通し、微小粒子を機械的にこし取る方式のものである。ＨＥＰＡを用いた空気清浄装置は、例えば、特許文献２に開示されている。他方で、臭気を除去する形態の一つに、活性炭又はセラミックに脱臭剤を添着したハニカム構造の脱臭フィルターがある。脱臭フィルターに空気を通すことで臭気の除去が行われる。特許文献２には、脱臭効果のある脱臭部をＨＥＰＡとともに搭載した空気清浄装置が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開平４－１８９４４号公報
特許第５８３５２８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
電気式空気清掃装置に脱臭、消臭といった臭気を取り除く機能を持たすには、高い電圧を印加して集塵する高電圧ユニットに加えて、臭気を除去する機構を設ける必要がある。そのため、空気清浄装置の製品サイズが大きくなる。従って本開示は、室内の臭気を減らす機能を有する空気清浄装置においてその製品サイズの増加を抑えることを目的とするものである。
【課題を解決するための手段】
【０００６】
本開示に係る空気清浄装置は、第１の電極及び第２の電極を有し、第１の電極と前記第２の電極との間に電圧が印加されることにより第１の電極と第２の電極との間を流れる前記空気流から粉塵を捕捉する高電圧ユニットを備えるものである。この高電圧ユニットは第１の電極及び第２の電極を覆うカバーをさらに有し、カバーの少なくとも一部が除臭剤を含んだ樹脂で構成される。
【発明の効果】
【０００７】
本開示に係る空気清浄装置によれば、室内の臭気を減らす機能を有する空気清浄装置においてその製品サイズの増加を抑えることができる。
【図面の簡単な説明】
【０００８】
実施の形態１に係る空気清浄装置５０を示す模式図
空気清浄装置５０に設けられる高電圧ユニット５の組立模式図
高電圧ユニット５の分解模式図
実施の形態１に係る空気清浄装置５０を示す断面図であって、天井に設置された状態を示す断面図

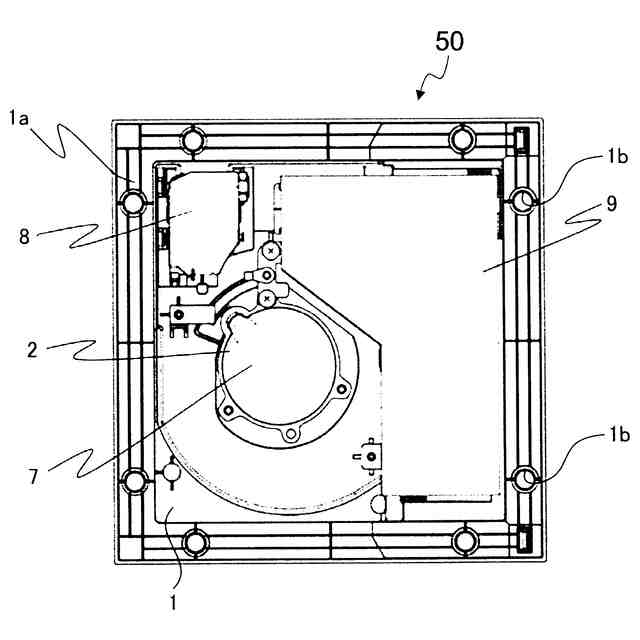

空気清浄装置５０を示す上面図
空気清浄装置５０を示す底面図

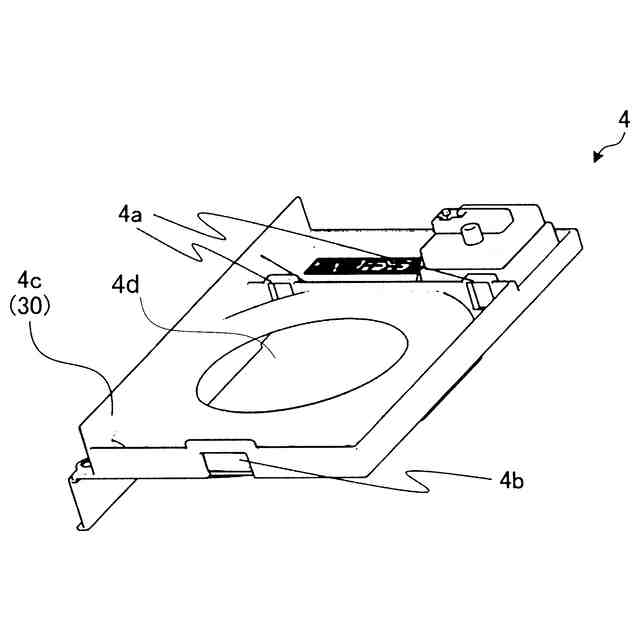

空気清浄装置５０に設けられるファンケーシング４を示す斜視図

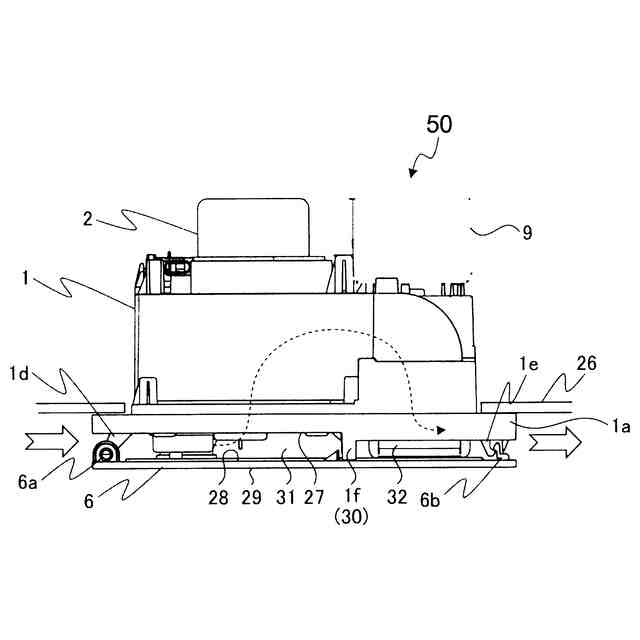

空気清浄装置５０を示す側面図
空気清浄装置５０に設けられた化粧グリルが開いた状態を示す側面図
空気清浄装置５０を下面側から見た斜視図であって、化粧グリル６及び高電圧ユニット５が取り外された状態の斜視図
化粧グリル６を対向面２８側から見た斜視図
空気清浄装置５０に設けられる埃取フィルター２３を示す斜視図
高電圧ユニット５を示す斜視図
高電圧ユニット５を示す斜視図であって図１３とは異なる方向に見た斜視図
高電圧ユニット５から脱臭フィルターカバー２１を取外す方法を示す斜視図
高電圧ユニット５を示す断面図
高電圧ユニット５の一部を拡大した部分拡大図
脱臭フィルターカバー２１が取外された高電圧ユニット５を示す斜視図
脱臭フィルター１２が取外された高電圧ユニット５を示す斜視図
脱臭フィルター１２が取外された高電圧ユニット５を示す上面図
放電部上カバー１４が取外された高電圧ユニット５を示す斜視図
高電圧ユニット５の放電部下カバー１５に放電電極１６が取り付けられた取付構造を示した斜視図
高電圧ユニット５を示す断面図であって図１６とは異なる箇所の断面図
化粧グリル６及び高電圧ユニット５が取り外された空気清浄装置５０を下面側から見た斜視図であって図１０とは異なる方向に見た斜視図
空気清浄装置５０の本体１内に設けられた高電圧ユニット端子台２２を示す斜視図
高電圧ユニット５と高電圧ユニット端子台２２と接続部分を拡大した部分拡大断面図
高電圧ユニット端子台２２の給電端子２２ａを示す斜視図
【発明を実施するための形態】
【０００９】
以下に、本開示の実施の形態を図面に基づいて詳細に説明する。なお、図面及び以下の説明において、同一のもの及び実質的に同一のものには同一の符号を付し、同一の符号を付したものの説明は繰り返さない。
【００１０】
実施の形態１．
図１は、本開示の実施の形態１に係る空気清浄装置５０を示す模式図である。空気清浄装置５０は、取込口２７ａと吐出口２７ｂとを有する本体１と、本体１の内部に設けられ、取込口２７ａから吐出口２７ｂに向かう空気流を発生させる送風機２と、空気流が流れる本体１内の流路に設けられる高電圧ユニット５と、を備える。高電圧ユニット５は特に送風機２と吐出口２７ｂとの間の流路に設置される。
（【００１１】以降は省略されています）
