特許ウォッチ

公開番号2025163637
公報種別公開特許公報(A)
公開日2025-10-29
出願番号2024067108
出願日2024-04-17
発明の名称磁性体除去具
出願人株式会社きんでん
代理人個人
主分類B03C 1/02 20060101AFI20251022BHJP(液体による,または,風力テーブルまたはジグによる固体物質の分離;固体物質または流体から固体物質の磁気または静電気による分離,高圧電界による分離)
要約【課題】鉄粉等の磁性体を効率よく除去することができる磁性体除去具を提供する。

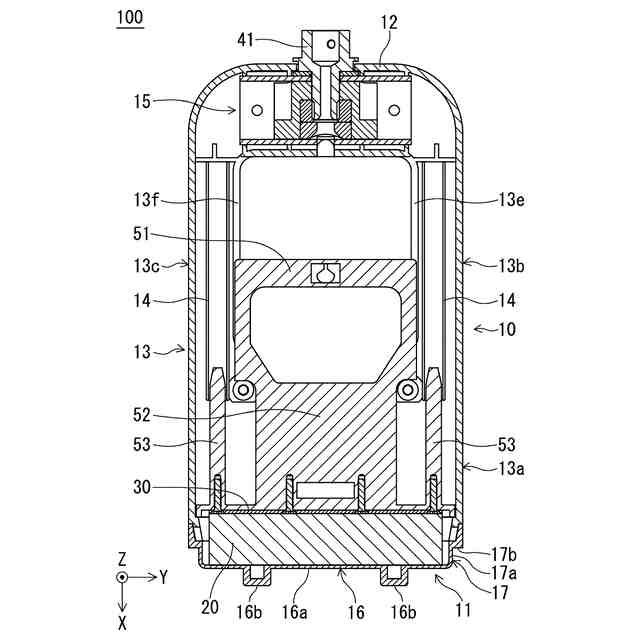

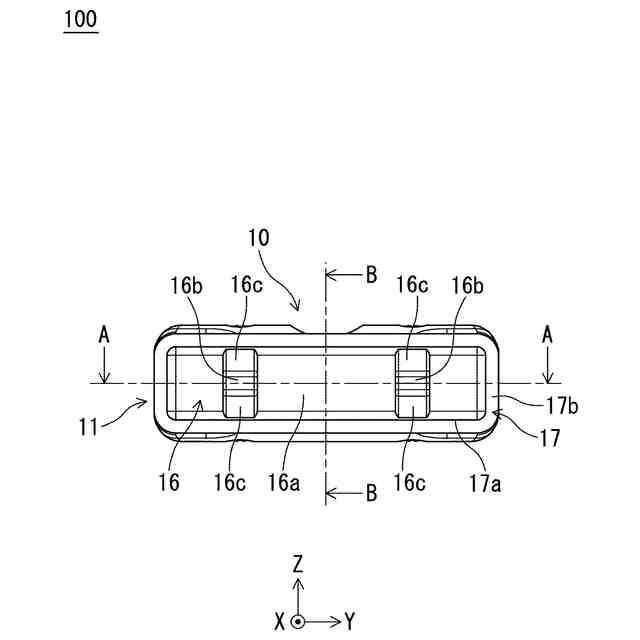

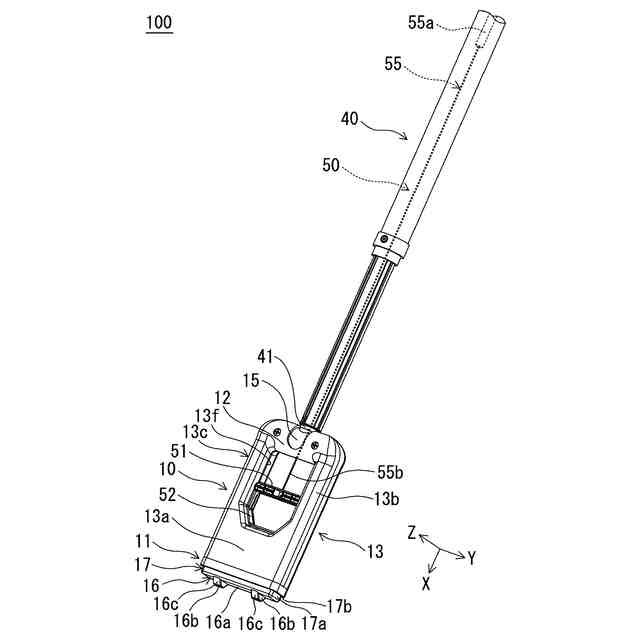

【解決手段】磁性体除去具100は、本体10と、本体10に収容される磁石20とを備え、本体10は、所定方向(第1方向)において磁石20の一方側に位置し、かつ本体10の外部の磁性体1を付着させるための第1付着面16を有し、磁石20は、磁力によって磁性体1を引き寄せて第1付着面16に付着させることができ、第1付着面16は、所定方向(第1方向)の一方側に突起する突起部16bを有する。

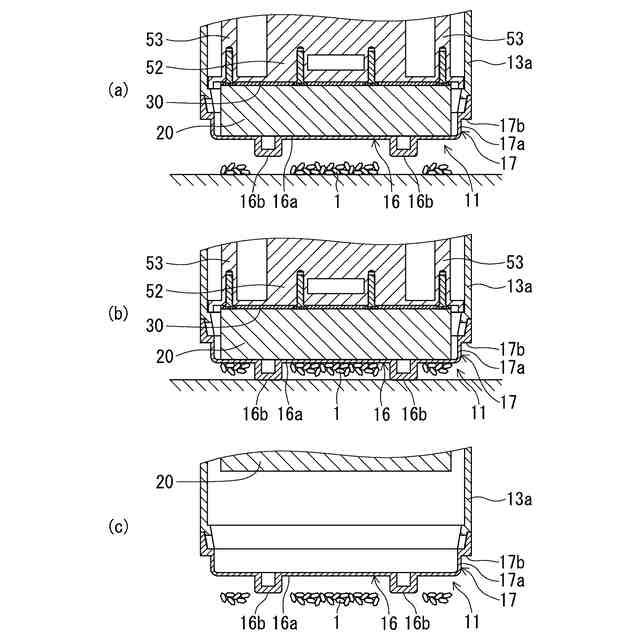

【選択図】図5

特許請求の範囲【請求項１】
本体と、
前記本体に収容される磁石とを備え、
前記本体は、所定方向において前記磁石の一方側に位置し、かつ前記本体の外部の磁性体を付着させるための第１付着面を有し、
前記磁石は、磁力によって前記磁性体を引き寄せて前記第１付着面に付着させることができ、
前記第１付着面は、前記所定方向の一方側に突起する突起部を有することを特徴とする磁性体除去具。
続きを表示（約 1,100 文字）【請求項２】
前記突起部は、前記所定方向の一方側に向かうに連れて漸次幅が狭くなることを特徴とする請求項１に記載の磁性体除去具。
【請求項３】
前記第１付着面は、前記所定方向と交差する交差方向に長尺状であり、
前記突起部は、前記交差方向に複数配置されることを特徴とする請求項１または２に記載の磁性体除去具。
【請求項４】
前記突起部は、前記所定方向において前記磁石の一方側に位置することを特徴とする請求項１または２に記載の磁性体除去具。
【請求項５】
前記磁力によって前記磁性体を引き寄せて前記第１付着面に付着させることができる第１位置と、前記所定方向において前記第１位置の他方側に位置しかつ前記磁性体を前記第１付着面に付着させることができない第２位置とに、前記磁石を移動させるための移動機構を備えることを特徴とする請求項１または２に記載の磁性体除去具。
【請求項６】
前記本体は、前記磁石が前記第１位置に位置している状態において前記磁石に対して前記所定方向と直交する直交方向に位置し、かつ前記磁性体を付着させるための第２付着面を有し、
前記磁石は、前記第１位置に位置している状態において、前記磁力によって前記磁性体を引き寄せて前記第２付着面に付着させることができ、
前記第２付着面は、前記所定方向に延びる第１面部と、前記所定方向における前記第１面部の他方側の端部から前記直交方向における前記磁石側とは反対側に延びる第２面部とを有し、
前記第２面部は、前記磁石が前記第２位置に位置している状態において、前記所定方向において前記磁石よりも一方側に位置することを特徴とする請求項５に記載の磁性体除去具。
【請求項７】

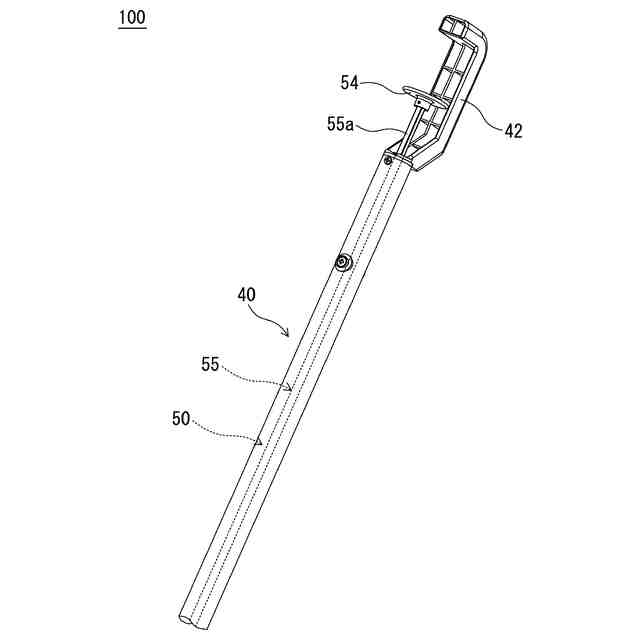

前記本体に着脱可能に取り付けられる柄を備え、
前記本体は、第１把持部を有し、
前記柄は、第２把持部を有し、
前記移動機構は、前記第１把持部に対して移動できる第１可動部と、前記第１可動部が前記第１把持部に対して移動することによって前記磁石が前記第１位置と前記第２位置とに移動するように前記磁石と前記第１可動部とを連結する第１連結部と、前記第２把持部に対して移動できる第２可動部と、前記第２可動部が前記第２把持部に対して移動することによって前記第１可動部が前記第１把持部に対して移動するように前記第１可動部と前記第２可動部とを連結する第２連結部とを有することを特徴とする請求項５に記載の磁性体除去具。
【請求項８】
前記所定方向の一方側に開口しかつ内方に前記磁石が配置されるヨークを備えることを特徴とする請求項１または２に記載の磁性体除去具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、鉄粉等の磁性体を除去可能な磁性体除去具に関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来、鉄粉等の磁性体を除去可能な磁性体除去具が知られている。たとえば、特許文献１には、マグネットの磁力を利用して磁性体を回収する磁性体回収装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
実全昭５６－１５４８５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、従来よりもさらに鉄粉等の磁性体を効率よく除去することが望まれている。
【０００５】
そこで、本発明は、このような事情に鑑みてなされたものであり、従来よりもさらに鉄粉等の磁性体を効率よく除去することができる磁性体除去具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
（１）本発明の磁性体除去具は、本体と、前記本体に収容される磁石とを備え、前記本体は、所定方向において前記磁石の一方側に位置し、かつ前記本体の外部の磁性体を付着させるための第１付着面を有し、前記磁石は、磁力によって前記磁性体を引き寄せて前記第１付着面に付着させることができ、前記第１付着面は、前記所定方向の一方側に突起する突起部を有することを特徴とする。
【０００７】
（２）上記（１）の磁性体除去具においては、前記突起部は、前記所定方向の一方側に向かうに連れて漸次幅が狭くなることが好ましい。
【０００８】
（３）上記（１）または（２）の磁性体除去具においては、前記第１付着面は、前記所定方向と交差する交差方向に長尺状であり、前記突起部は、前記交差方向に複数配置されることが好ましい。
【０００９】
（４）上記（１）または（２）の磁性体除去具においては、前記突起部は、前記所定方向において前記磁石の一方側に位置することが好ましい。
【００１０】

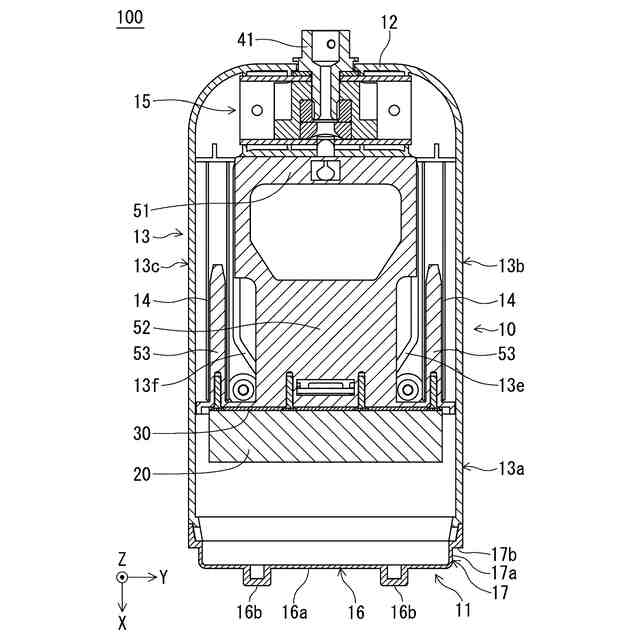

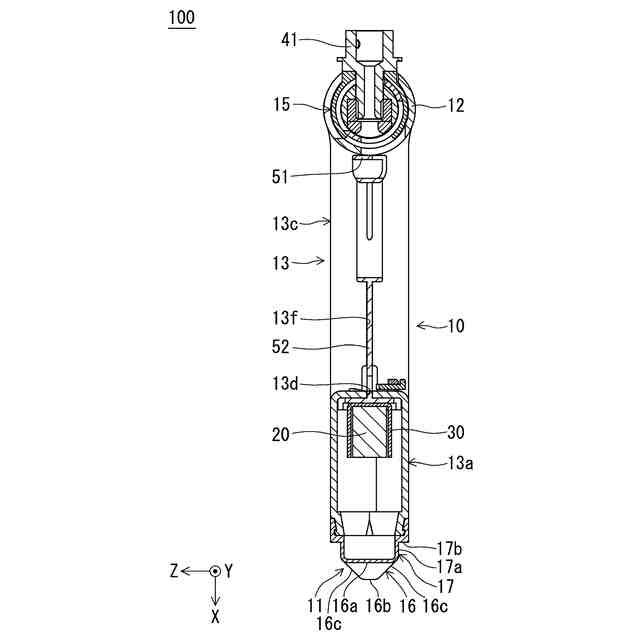

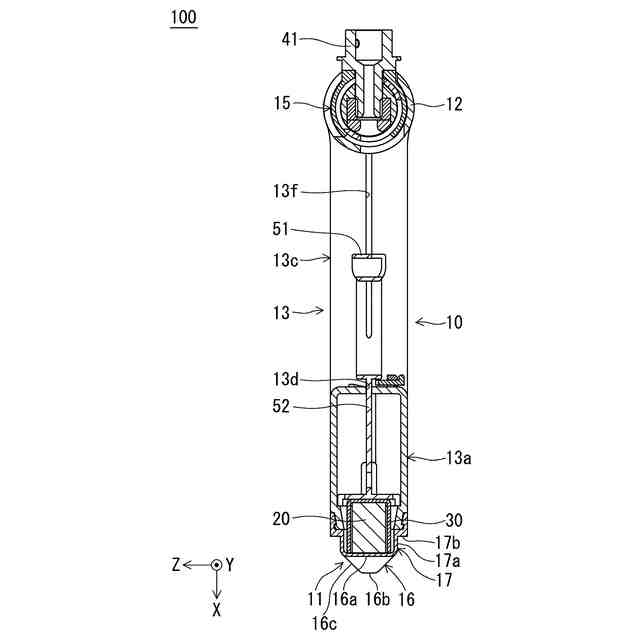

（５）上記（１）または（２）の磁性体除去具においては、前記磁力によって前記磁性体を引き寄せて前記第１付着面に付着させることができる第１位置と、前記所定方向において前記第１位置の他方側に位置しかつ前記磁性体を前記第１付着面に付着させることができない第２位置とに、前記磁石を移動させるための移動機構を備えることが好ましい。
（【００１１】以降は省略されています）
