公開番号2025148635
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024048852
出願日2024-03-26
発明の名称集磁システム
出願人富士レビオ株式会社
代理人個人
主分類B03C 1/28 20060101AFI20251001BHJP(液体による,または,風力テーブルまたはジグによる固体物質の分離;固体物質または流体から固体物質の磁気または静電気による分離,高圧電界による分離)
要約【課題】集磁システムの使用性を向上させることが可能になる、集磁システムを提供すること。

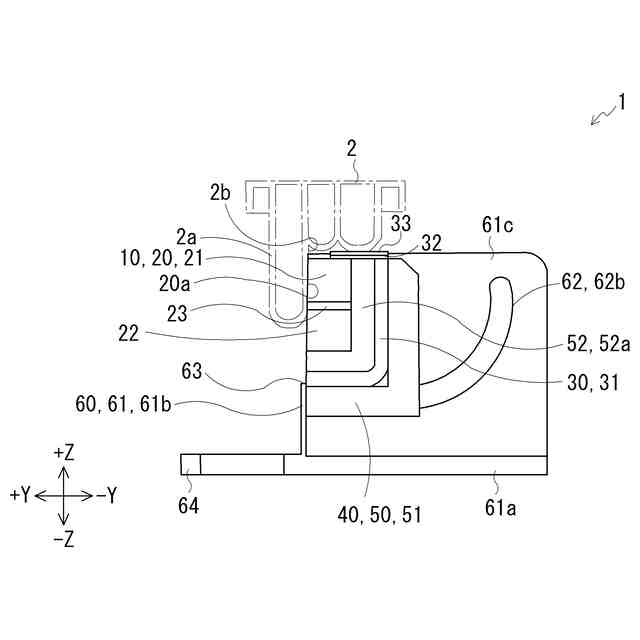

【解決手段】集磁システム1は、容器に収容された液体に含まれる磁性粒子を集磁するためのシステムであって、容器に対して磁力を作用させる磁力作用部10と、磁力作用部10を回転させながら移動させることにより、磁力作用部10の姿勢を、集磁姿勢と非集磁姿勢とに切り替える姿勢切替部40と、を備え、磁力作用部10は、磁石20と、磁石20の面のうち集磁面20a以外の面を覆うように設けられる第1遮蔽部30と、を備え、集磁姿勢において、磁石20の集磁面20aが容器の側面と対向する位置に磁力作用部10が配置され、非集磁姿勢において、集磁姿勢よりも磁石20自体が容器から離れる位置であり、且つ磁石20の集磁面20aが容器と対向しない位置に磁力作用部10が配置されるように、姿勢切替部40を構成した。
【選択図】図1
特許請求の範囲【請求項１】
容器に収容された液体に含まれる磁性粒子を集磁するための集磁システムであって、
前記容器に対して磁力を作用させる磁力作用手段と、
前記磁力作用手段を回転させながら移動させることにより、前記磁力作用手段の姿勢を、前記磁力作用手段からの磁力の作用によって前記磁性粒子を集磁する集磁姿勢と、前記磁性粒子を集磁しない非集磁姿勢とに切り替える姿勢切替手段と、を備え、
前記磁力作用手段は、
磁石と、
前記磁石の面のうち、前記集磁姿勢において前記容器の側面に対向させる面である集磁面以外の面を覆うように設けられる第１遮蔽手段であって、前記磁力作用手段からの磁力を遮蔽する第１遮蔽手段と、を備え、
前記集磁姿勢において、前記磁石の集磁面が前記容器の側面と対向する位置に前記磁力作用手段が配置され、前記非集磁姿勢において、前記集磁姿勢よりも前記磁石自体が前記容器から離れる位置であり、且つ前記磁石の集磁面が前記容器と対向しない位置に前記磁力作用手段が配置されるように、前記姿勢切替手段を構成した、
集磁システム。
続きを表示（約 870 文字）【請求項２】
前記姿勢切替手段は、
前記磁力作用手段を支持する第１支持部と、
前記第１支持部と接続部材を介して回転可能に接続される第２支持部であり、前記接続部材が挿通される切替孔であって、当該切替孔、前記接続部材、及び前記第１支持部を介して前記磁力作用手段を回転させながら移動させることにより、前記磁力作用手段の姿勢を前記集磁姿勢と前記非集磁姿勢とに切り替えることが可能な切替孔を有する第２支持部と、を備える、
請求項１に記載の集磁システム。
【請求項３】
前記非集磁姿勢では、前記磁石の集磁面が前記容器側を向かないように、前記切替孔を構成した、
請求項２に記載の集磁システム。
【請求項４】
前記接続部材は、
前記第１支持部の前記天面側に配置される第１接続部材と、
前記第１支持部の前記底面側に配置される第２接続部材と、を含み、
前記切替孔は、
前記第１接続部材が挿通される第１切替孔であって、前記容器から離れるにつれて前記容器側とは反対側に向けて傾斜する直線状の第１切替孔と、
前記第２接続部材が挿通される第２切替孔であって、前記容器から離れるにつれて前記容器側に向けて湾曲する円弧状の第２切替孔と、を含む、
請求項３に記載の集磁システム。
【請求項５】
前記磁力作用手段からの磁力を遮蔽する第２遮蔽手段と、
前記集磁姿勢では、前記第２遮蔽手段が前記容器と前記磁力作用手段との相互間に配置されず、前記非集磁姿勢では、前記第２遮蔽手段が前記容器と前記磁力作用手段との相互間に配置されるように、前記第２遮蔽手段をスライド移動させるためのスライド移動手段と、をさらに備える、
請求項３又は４に記載の集磁システム。
【請求項６】
前記第１遮蔽手段又は／及び前記第２遮蔽手段を、少なくともヨーク又は／及び磁気シールド材で構成した、
請求項５に記載の集磁システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、集磁システムに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来から、容器に収容された液体に含まれる磁性粒子を集磁するシステムの一つとして、磁石と、磁石の一部の面のみが露出するように磁石を覆いながら保持する略椀状の磁石保持具とを回転手段によって回転させることにより、磁性粒子を集磁する場合には、磁石と容器との間に磁石保持具を位置させないことで当該集磁を行い、磁性粒子を集磁しない場合には、磁石と容器との間に磁石保持具を位置させることで当該集磁を行わないようにする技術が提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－２８３７２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、上記従来の技術においては、上述したように、磁性粒子を集磁する場合には、磁石と容器との間に磁石保持具を位置させないことで当該集磁を行い、磁性粒子を集磁しない場合には、磁石と容器との間に磁石保持具を位置させることで当該集磁を行わないようにするので、磁石と容器との間に磁石保持具を位置させるためのクリアランスを設ける必要があることから、磁性粒子を集磁する場合には、容器に磁石を密接させづらくなるため、所望の位置で磁性粒子を効果的に集磁することが難しくなるおそれがあった。一方で、上記クリアランスを狭めようとすると、磁性粒子を集磁しない場合に容器と磁石保持具とが干渉する可能性があることから、容器の破損等を回避しながら、磁性粒子を誤って集磁することを防止することが難しくなるおそれがあった。また、強力な磁石を用いた場合には、磁性粒子を集磁しない場合にも、容器中の磁性粒子が集磁されてしまう可能性があることから、このことが容器の液体に関する測定結果又は分析結果に影響を及ぼすおそれがあった。以上のことから、上記従来の技術の如き集磁システムの使用性を向上させる観点からは改善の余地があった。
【０００５】
本発明は、上記に鑑みてなされたものであって、集磁システムの使用性を向上させることが可能になる、集磁システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、請求項１に記載の集磁システムは、容器に収容された液体に含まれる磁性粒子を集磁するための集磁システムであって、前記容器に対して磁力を作用させる磁力作用手段と、前記磁力作用手段を回転させながら移動させることにより、前記磁力作用手段の姿勢を、前記磁力作用手段からの磁力の作用によって前記磁性粒子を集磁する集磁姿勢と、前記磁性粒子を集磁しない非集磁姿勢とに切り替える姿勢切替手段と、を備え、前記磁力作用手段は、磁石と、前記磁石の面のうち、前記集磁姿勢において前記容器の側面に対向させる面である集磁面以外の面を覆うように設けられる第１遮蔽手段であって、前記磁力作用手段からの磁力を遮蔽する第１遮蔽手段と、を備え、前記集磁姿勢において、前記磁石の集磁面が前記容器の側面と対向する位置に前記磁力作用手段が配置され、前記非集磁姿勢において、前記集磁姿勢よりも前記磁石自体が前記容器から離れる位置であり、且つ前記磁石の集磁面が前記容器と対向しない位置に前記磁力作用手段が配置されるように、前記姿勢切替手段を構成した。
【０００７】
請求項２に記載の集磁システムは、請求項１に記載の集磁システムにおいて、前記姿勢切替手段は、前記磁力作用手段を支持する第１支持部と、前記第１支持部と接続部材を介して回転可能に接続される第２支持部であり、前記接続部材が挿通される切替孔であって、当該切替孔、前記接続部材、及び前記第１支持部を介して前記磁力作用手段を回転させながら移動させることにより、前記磁力作用手段の姿勢を前記集磁姿勢と前記非集磁姿勢とに切り替えることが可能な切替孔を有する第２支持部と、を備える。
【０００８】
請求項３に記載の集磁システムは、請求項２に記載の集磁システムにおいて、前記非集磁姿勢では、前記磁石の集磁面が前記容器側を向かないように、前記切替孔を構成した。
【０００９】
請求項４に記載の集磁システムは、請求項３に記載の集磁システムにおいて、前記接続部材は、前記第１支持部の前記天面側に配置される第１接続部材と、前記第１支持部の前記底面側に配置される第２接続部材と、を含み、前記切替孔は、前記第１接続部材が挿通される第１切替孔であって、前記容器から離れるにつれて前記容器側とは反対側に向けて傾斜する直線状の第１切替孔と、前記第２接続部材が挿通される第２切替孔であって、前記容器から離れるにつれて前記容器側に向けて湾曲する円弧状の第２切替孔と、を含む。
【００１０】
請求項５に記載の集磁システムは、請求項３又は４に記載の集磁システムにおいて、前記磁力作用手段からの磁力を遮蔽する第２遮蔽手段と、前記集磁姿勢では、前記第２遮蔽手段が前記容器と前記磁力作用手段との相互間に配置されず、前記非集磁姿勢では、前記第２遮蔽手段が前記容器と前記磁力作用手段との相互間に配置されるように、前記第２遮蔽手段をスライド移動させるためのスライド移動手段と、をさらに備える。
（【００１１】以降は省略されています）
