公開番号2025129965
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026986
出願日2024-02-26
発明の名称電気集塵装置
出願人パナソニックIPマネジメント株式会社
代理人個人,個人
主分類B03C 3/41 20060101AFI20250829BHJP(液体による,または,風力テーブルまたはジグによる固体物質の分離;固体物質または流体から固体物質の磁気または静電気による分離,高圧電界による分離)
要約【課題】双方向からの送風に対して除塵可能な電気集塵装置を提供する。
【解決手段】電気集塵装置1は、粉塵を含む空気が流入可能に設けられた開口(一端側開口2、他端側開口4)と、開口から流入する空気中の粉塵を荷電させる荷電部(一端側荷電部21、他端側荷電部41)と、を備える。荷電部は、少なくとも2つ以上設けられ、開口から流入する空気の流れ方向に対して直列に配置される。開口から空気が流入した場合に、流入した開口に近接する一方の荷電部は、第一極板と第二極板とが所定の空間を空けて接地極板との間で放電可能に分割する。一方に対応する他方の荷電部は、第一極板と第二極板とが接地極板との間での放電を抑制可能に係合する。

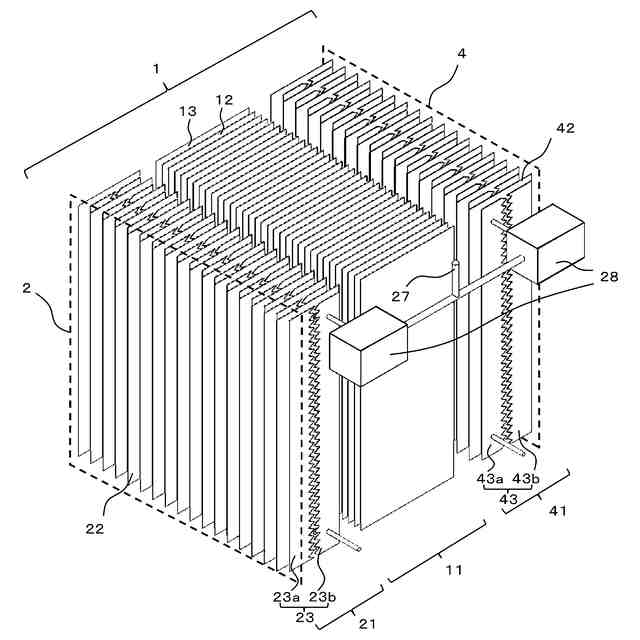

【選択図】図1
特許請求の範囲【請求項１】
粉塵を含む空気が流入可能に設けられた開口と、
前記開口から流入する空気中の前記粉塵を荷電させる荷電部と、
を備え、
前記荷電部は、少なくとも２つ以上設けられ、前記開口から流入する空気の流れ方向に対して直列に配置される、電気集塵装置。
続きを表示（約 750 文字）【請求項２】
前記荷電部は、
前記開口の開口面に対して垂直に設けられた複数の接地極板と、
前記開口の開口面に対して垂直かつ前記接地極板に面対向に設けられ電圧の印加により前記接地極板との間で放電を行う複数の放電極板と、を備え、
前記放電極板と前記接地極板は前記開口の面に沿って交互に設けられ、
前記放電極板は、
空気の流れに沿う方向に第一極板と第二極板とを有して構成され、
前記開口から前記空気が流入した場合に、

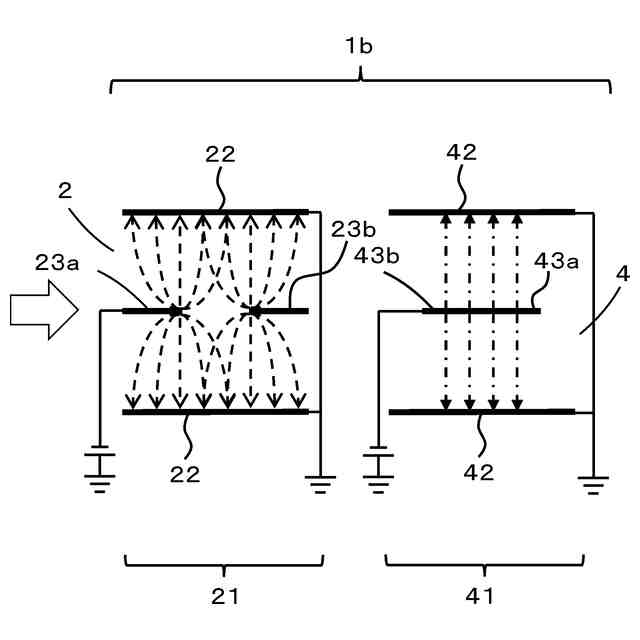

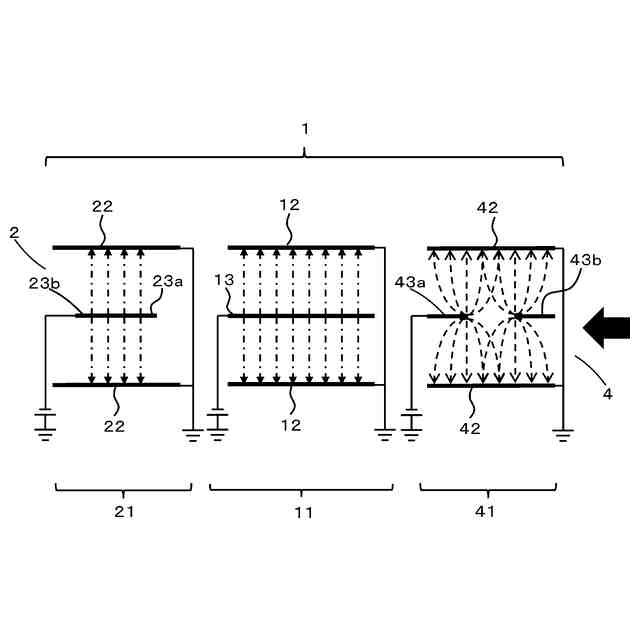

当該流入した開口に近接する一方の前記荷電部は前記第一極板と前記第二極板とが所定の空間を空けて前記接地極板との間で放電可能に分割し、
前記一方に対応する他方の前記荷電部は前記第一極板と前記第二極板とが前記接地極板との間での放電を抑制可能に係合する、請求項１に記載の電気集塵装置。
【請求項３】
前記荷電した前記粉塵を集塵する集塵部を備え、
前記荷電部は、前記集塵部の両端に設けられる、請求項１に記載の電気集塵装置。
【請求項４】
前記開口から流入する前記空気の風向を検知する風向検知部と、
前記第一極板と前記第二極板との前記分割及び前記係合を制御する制御部と、を備え、
前記制御部は、

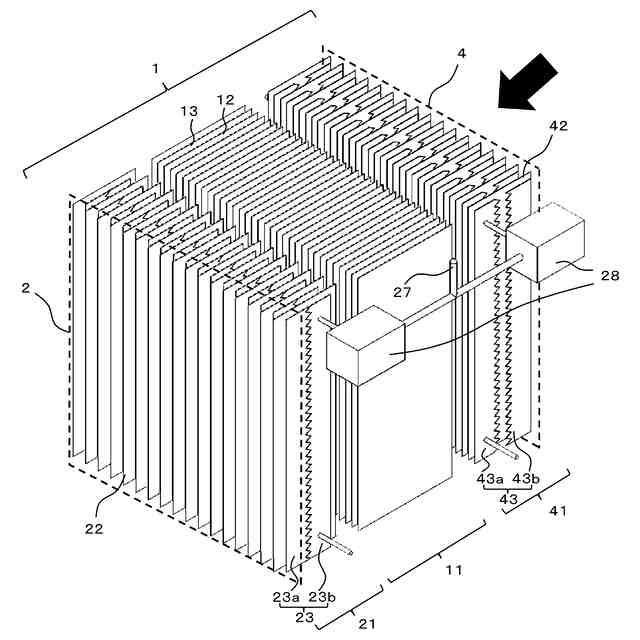

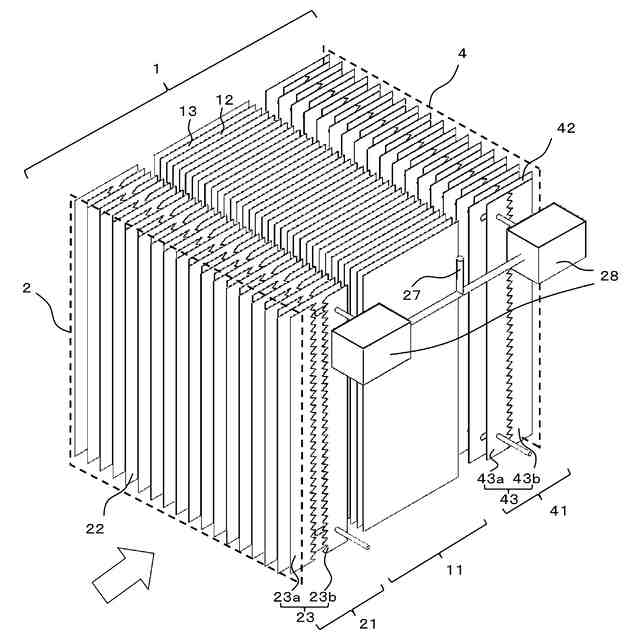

前記風向検知部が検知した前記風向に基づいて、風上側に該当する前記荷電部を前記分割状態とし、風下側に該当する前記荷電部を前記係合状態とする、請求項２に記載の電気集塵装置。
【請求項５】
前記開口から流入する前記空気の風圧により、風上側に該当する前記荷電部を前記分割状態とし、風下側に該当する前記荷電部を前記係合状態とする、請求項２に記載の電気集塵装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、空気中の浮遊粒子を荷電させ静電気力で捕集する電気集塵装置に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、この種の電気集塵装置は、荷電部の放電極に直流高電圧を印加し、正コロナまたは負コロナを発生させ、荷電部を通過する粉塵に正または負の電荷をもたせて荷電する。この荷電された粉塵を、直流高電圧が印加された荷電極と、接地に繋がれた接地極板を有する集塵部の高電界により、静電気力で接地極板面上に捕集する技術が広く一般的に知られている（例えば、特許文献１参照）。
【０００３】
以下、その電気集塵原理について図１４を参照しながら説明する。
【０００４】
図１４は、従来の電気集塵装置の荷電部と集塵部の構成を表した模式図である。図１４に示すように、電気集塵装置は、荷電部１０４と集塵部１０５により構成される。通風方向は、荷電部１０４から、集塵部１０５への向き（図１４における左から右）であり、荷電部１０４は風上側、集塵部１０５は風下側に設置される。荷電部１０４と集塵部１０５にはそれぞれ高電圧が供給されている。荷電部１０４は、板状の放電極１０４Ａと板状の接地極板１０４Ｂにより構成される。放電極１０４Ａに直流高圧が印加され、放電極１０４Ａと接地極板１０４Ｂの間の空間に正コロナ放電が発生する。この正コロナにより発生した正イオンが、空間中の粉塵に正の電荷を与え、粉塵は正に荷電される。荷電した粉塵は後段の集塵部１０５における、板状の荷電極板１０５Ａと板状の接地極板１０５Ｂ間で形成される強電界により、静電気力で接地極板１０５Ｂ上に捕集される。
【０００５】
このような一般的な電気集塵装置は、電気集塵装置の前方または後方に設置されたファンによって、空気を送るまたは吸い込むことで、電気集塵装置に空気を通過させるため、電気集塵装置を通過する空気の通風方向は一方向流となる。
【０００６】
ところで、地下鉄の駅のホーム及び列車が通過するトンネルなどにおいても、電気集塵により粉塵の除去を行うことが検討されている。このような場合、列車が通過する通路の近傍に電気集塵装置を設置し、ファンを用いずに列車の通過による空気の流れを利用した自然換気を用いて電気集塵装置に空気を通過させることが考えられる。図１５は、電気集塵装置２０３をトンネル２０１内に設置した場合の自然換気の風向を示す模式図であり、図１５の（ａ）では列車の進行方向前方に電気集塵装置２０３がある場合の自然換気の風向を示し、図１５の（ｂ）では列車の進行方向後方に電気集塵装置２０３がある場合の自然換気の風向を示している。図１５に示すように、自然換気を用いて空気を通過させる場合は、列車２０１が電気集塵装置２０３を通過する前の空気の流れは排気方向（図１５の（ａ）におけるＸ）となり、列車２０１が電気集塵装置２０３を通過した後の空気の流れは吸気方向（図１５の（ｂ）におけるＹ）となる。つまり、トンネル２０１内の空気の流れの向きによって風上側と風下側が入れ替わり、電気集塵装置２０３の荷電部側からだけでなく、集塵部側からも空気が流入する。
【先行技術文献】
【特許文献】
【０００７】
特開平９－２２５３４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
このように双方向から電気集塵装置に空気が流入する場合、従来の電気集塵装置では、粉塵を含む空気が集塵部を通過した後に荷電部を通過することになり、トンネル内の空気の集塵が行えなくなるという課題があった。
【０００９】
そこで本発明は、上記従来の課題を解決するものであり、双方向からの送風に対して除塵可能な電気集塵装置を提供することを目的とする。
【課題を解決するための手段】
【００１０】
そして、この目的を達成するために、本発明に係る電気集塵装置は、粉塵を含む空気が流入可能に設けられた開口と、開口から流入する空気中の粉塵を荷電させる荷電部と、を備える。荷電部は、少なくとも２つ以上設けられ、開口から流入する空気の流れ方向に対して直列に配置されるものであり、これにより所期の目的を達成するものである。
【発明の効果】
（【００１１】以降は省略されています）
