公開番号2025162281
公報種別公開特許公報(A)
公開日2025-10-27
出願番号2024065469
出願日2024-04-15
発明の名称貯湯式給湯機
出願人三菱電機株式会社
代理人個人,個人,個人,個人,個人,個人
主分類F24H 1/18 20220101AFI20251020BHJP(加熱;レンジ;換気)
要約【課題】部品点数を削減することができる貯湯式給湯機を提供する。
【解決手段】貯湯式給湯機1は、湯を貯湯するタンク10と、タンク10から外部に湯を給湯するための給湯配管20と、外部からタンク10に水を供給するための第1給水配管30-1と、第1給水配管30-1とタンク10との間に接続され、第1給水配管30-1からの水をタンク10に供給する第2給水配管30-2と、タンク10からの水を吸い上げることで、第2給水配管30-2に水を逆流させるためのポンプ40と、第2給水配管30-2とタンク10とに接続され、ポンプ40によって吸い上げられて、第2給水配管30-2を流れた水を、タンク10に戻すための沸き上げ配管50と、沸き上げ配管50を流れる水を加熱するために熱交換を行う熱交換器60と、第1給水配管30-1と、第2給水配管30-2と、沸き上げ配管50とを接続する分岐部70と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
湯を貯湯するタンクと、
前記タンクから外部に前記湯を給湯するための給湯配管と、
外部から前記タンクに水を供給するための第１給水配管と、
前記第１給水配管と前記タンクとの間に接続され、前記第１給水配管からの前記水を前記タンクに供給する第２給水配管と、
前記タンクからの前記水を吸い上げることで、前記第２給水配管に前記水を逆流させるためのポンプと、
前記第２給水配管と前記タンクとに接続され、前記ポンプによって吸い上げられて、前記第２給水配管を流れた前記水を、前記タンクに戻すための沸き上げ配管と、
前記沸き上げ配管を流れる前記水を加熱するために熱交換を行う熱交換器と、
前記第１給水配管と、前記第２給水配管と、前記沸き上げ配管とを接続する分岐部と、を備える、貯湯式給湯機。
続きを表示（約 1,400 文字）【請求項２】
前記熱交換器及び前記ポンプは、前記タンクよりも高い位置に配置され、
前記分岐部は、前記熱交換器よりも低い位置に配置されていると共に、前記タンクの最下部よりも高い位置に配置されている、請求項１に記載の貯湯式給湯機。
【請求項３】
前記沸き上げ配管に設置され、前記沸き上げ配管を流れる前記水に含まれる難溶性物質を捕捉するスケール捕捉器を備え、
前記スケール捕捉器は、前記タンクよりも高い位置に配置されている、請求項１又は２に記載の貯湯式給湯機。
【請求項４】
前記沸き上げ配管の前記タンク側の開口は、前記タンクの内部に突出する位置に配置されていることで、
前記沸き上げ配管は、その一部が、前記タンクの内部に配置されている内部配管を含む、請求項１又は２に記載の貯湯式給湯機。
【請求項５】
前記タンクは、筒状のタンク胴部と、前記タンク胴部の高さ方向における下方側開口を覆うタンク下部と、を有し、
前記分岐部は、前記タンク胴部と前記タンク下部との接続部分よりも、高い位置に配置されている、請求項１又は２に記載の貯湯式給湯機。
【請求項６】
前記タンクは、筒状のタンク胴部を有し、
前記分岐部は、前記タンク胴部の高さ方向における中央よりも、高い位置に配置されている、請求項１又は２に記載の貯湯式給湯機。
【請求項７】
前記タンクは、筒状のタンク胴部と、前記タンク胴部の高さ方向における上方側開口を覆うタンク上部を有し、
前記分岐部は、前記タンク上部と前記タンク胴部との接続部分よりも、高い位置に配置されている、請求項１又は２に記載の貯湯式給湯機。
【請求項８】
前記分岐部は、３方向に開口して設けられている第１の接続口と第２の接続口と第３の接続口とを有し、
前記第１の接続口の開口方向と、前記第２の接続口の開口方向とは、同一の軸線上に設けられ、
前記第１の接続口には、前記第１給水配管が接続されていると共に、前記第２の接続口には、前記第２給水配管が接続されており、
前記第１給水配管が接続されている前記第１の接続口は、前記貯湯式給湯機の高さ方向に直交する水平面に対して、０°から１８０°の範囲内で開口し、開口面の外向き法線は、水平より上に向いている、請求項１又は２に記載の貯湯式給湯機。
【請求項９】
前記分岐部は、３方向に開口して設けられている第１の接続口と第２の接続口と第３の接続口とを有し、
前記第１の接続口の開口方向と、前記第２の接続口の開口方向とは、同一の軸線上に設けられ、
前記第２給水配管は、前記第１の接続口に接続され、前記沸き上げ配管は、前記第２の接続口に接続されていると共に、前記第３の接続口には、前記第１給水配管が接続されており、
前記第１給水配管が接続されている前記第３の接続口は、前記貯湯式給湯機の高さ方向に直交する水平面に対して、０°から１８０°の範囲内で開口し、開口面の外向き法線は、水平より上に向いている、請求項１又は２に記載の貯湯式給湯機。
【請求項１０】
前記熱交換器及び前記ポンプは、同じ高さ位置に配置されている、請求項１又は２に記載の貯湯式給湯機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、貯湯式給湯機に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、温水を貯えて給湯することが可能な貯湯式給湯機が開示されている。この貯湯式給湯機は、湯水を貯湯する貯湯タンクと、貯湯タンクに貯留する湯水を加熱するヒートポンプユニットとを備える。ヒートポンプユニットは、貯湯タンクに貯湯されている湯水を加熱する沸き上げ運転を実行する。貯湯タンクの上部と下部には、沸き上げ回路用配管がヒートポンプユニットを介して接続されている。また、貯湯タンクの下部には、低温水を供給する給水回路用配管が接続されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－２２８２１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
貯湯式給湯機において、貯湯タンクの下部には、沸き上げ回路用配管と給水回路用配管との両方が接続されている。このため、貯湯タンクの下部には、沸き上げ回路用配管と給水回路用配管との両方を接続するための接続口がそれぞれ必要になる。これにより、部品点数が増加する課題がある。
【０００５】
本開示は、上述の事情の下になされたもので、部品点数を削減することができる貯湯式給湯機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上述の目的を達成するために、本開示に係る貯湯式給湯機は、湯を貯湯するタンクと、タンクから外部に湯を給湯するための給湯配管と、外部からタンクに水を供給するための第１給水配管と、第１給水配管とタンクとの間に接続され、第１給水配管からの水をタンクに供給する第２給水配管と、タンクからの水を吸い上げることで、第２給水配管に水を逆流させるためのポンプと、第２給水配管とタンクとに接続され、ポンプによって吸い上げられて、第２給水配管を流れた水を、タンクに戻すための沸き上げ配管と、沸き上げ配管を流れる水を加熱するために熱交換を行う熱交換器と、第１給水配管と、第２給水配管と、沸き上げ配管とを接続する分岐部と、を備える。
【発明の効果】
【０００７】
本開示に係る貯湯式給湯機は、第１給水配管からの水をタンクに供給する第２給水配管と、タンクからの水を吸い上げることで、第２給水配管に水を逆流させるためのポンプとを備える。これにより、本開示によれば、部品点数を削減できる貯湯式給湯機を提供することができる。
【図面の簡単な説明】
【０００８】

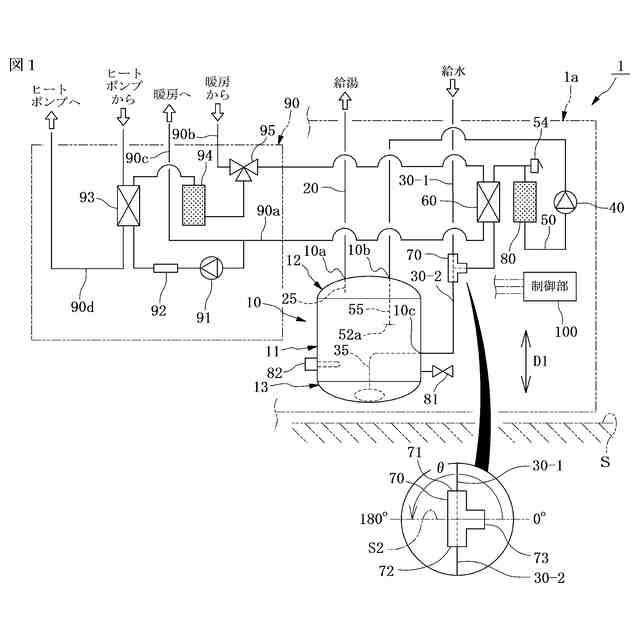

実施の形態１に係る貯湯式給湯機の構成図

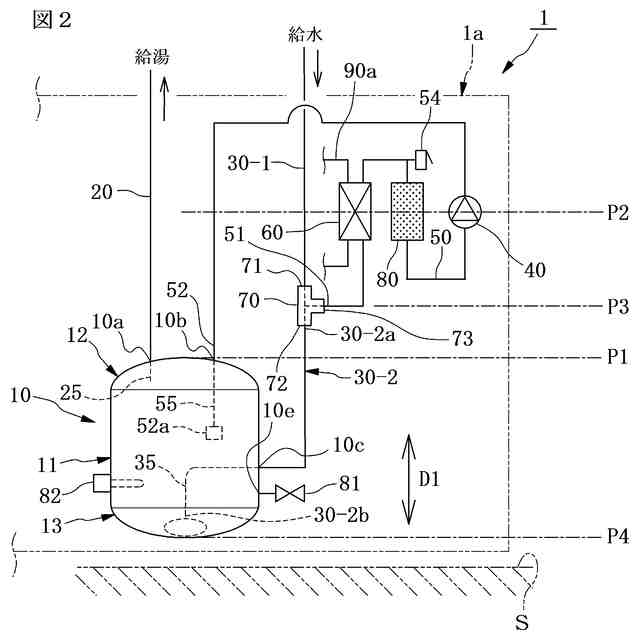

実施の形態１に係る貯湯式給湯機の一部を示した構成図

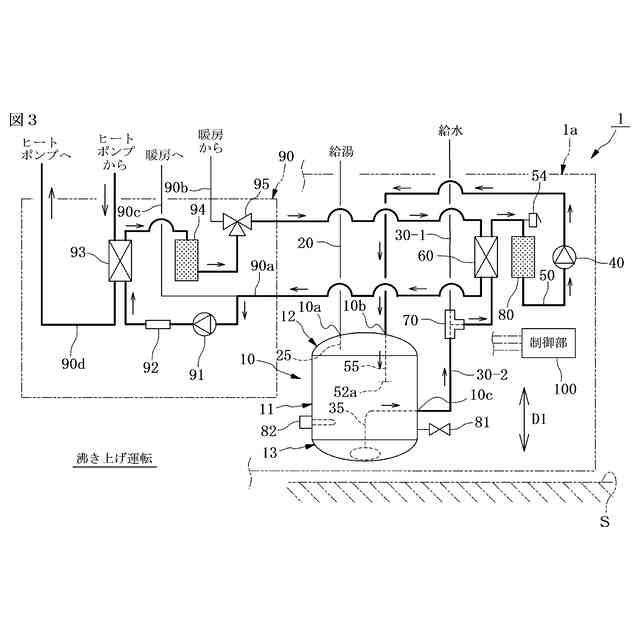

実施の形態１に係る貯湯式給湯機の動作を説明するための構成図（その１）

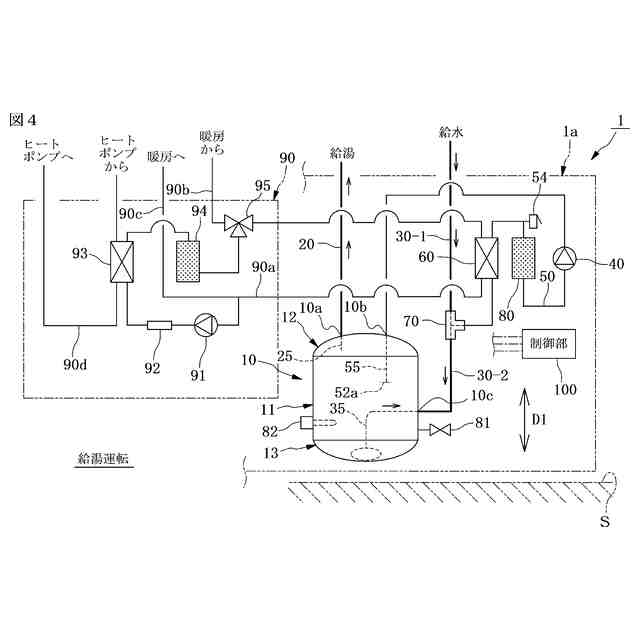

実施の形態１に係る貯湯式給湯機の動作を説明するための構成図（その２）

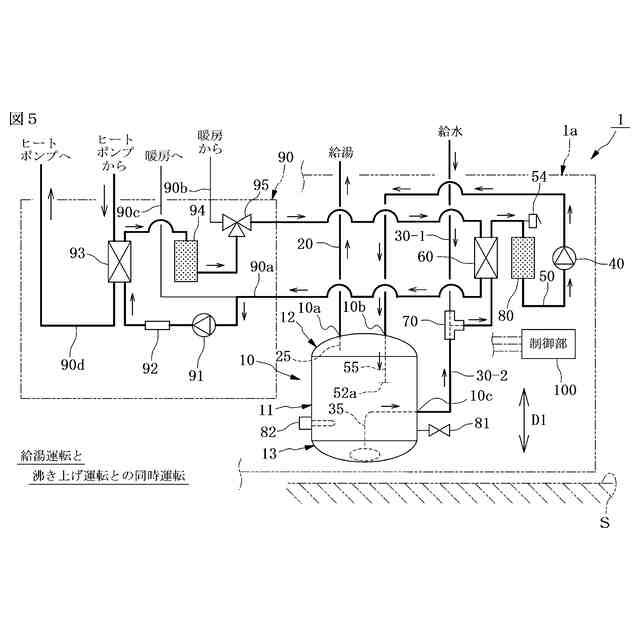

実施の形態１に係る貯湯式給湯機の動作を説明するための構成図（その３）

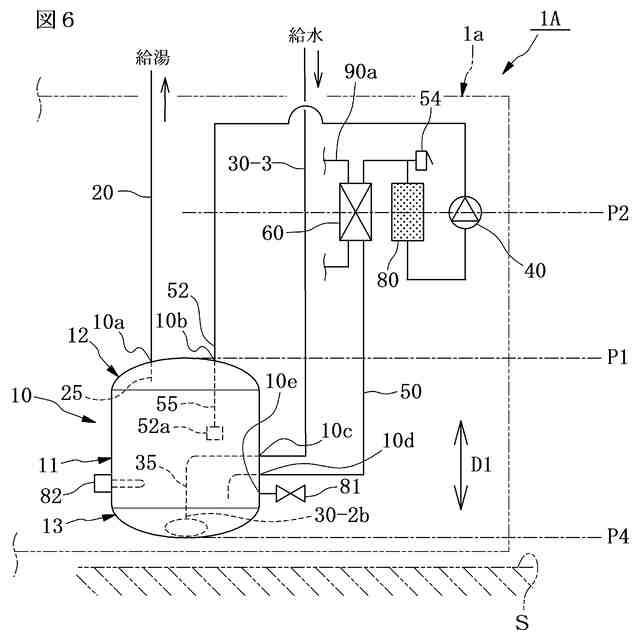

比較例１に係る貯湯式給湯機の一部を示した構成図

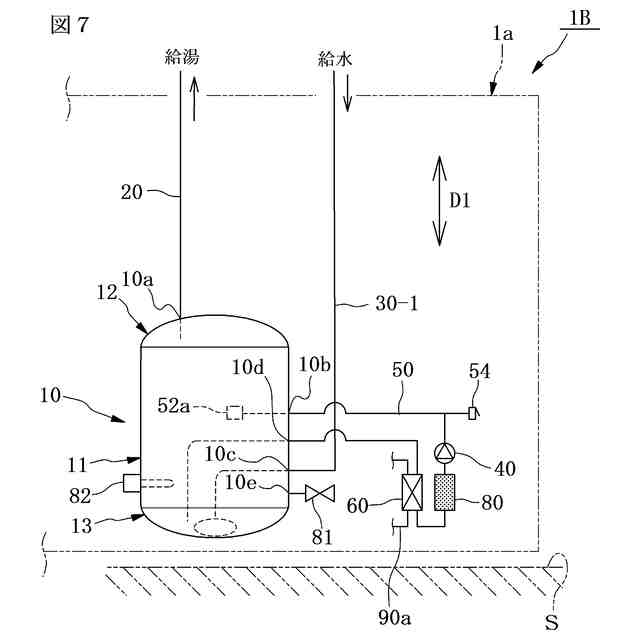

比較例２に係る貯湯式給湯機の一部を示した構成図

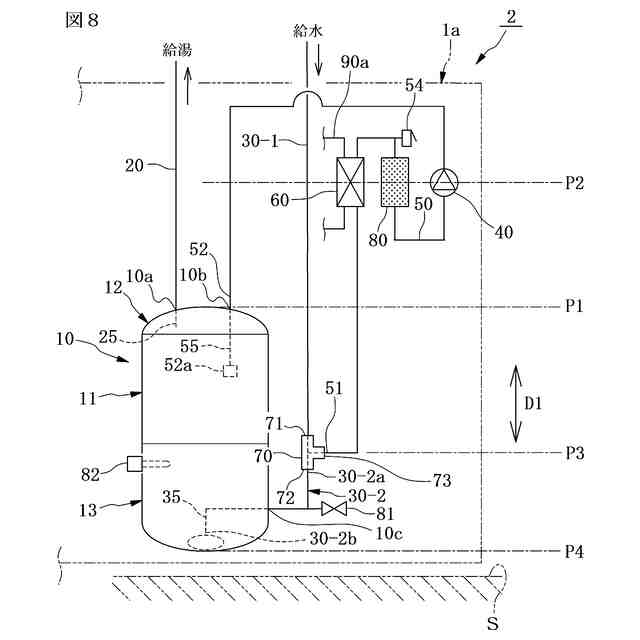

実施の形態２に係る貯湯式給湯機の一部を示した構成図

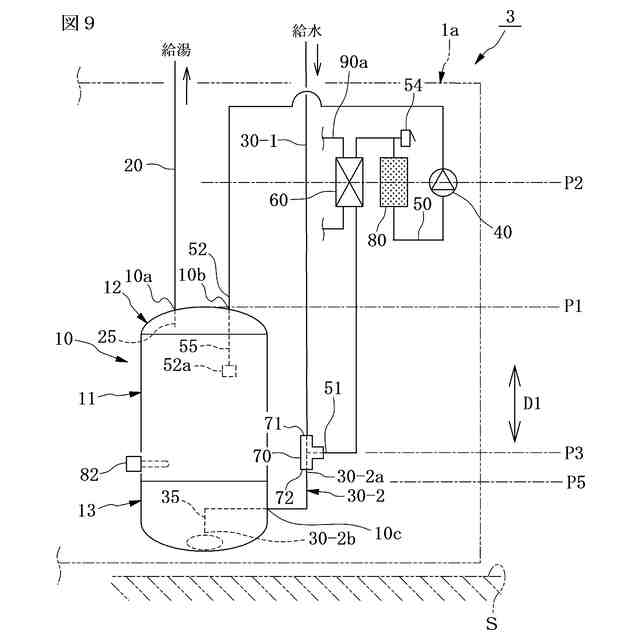

実施の形態３に係る貯湯式給湯機の一部を示した構成図
実施の形態４に係る貯湯式給湯機の一部を示した構成図
実施の形態５に係る貯湯式給湯機の一部を示した構成図
実施の形態６に係る貯湯式給湯機の一部を示した構成図
【発明を実施するための形態】
【０００９】
実施の形態１．
以下、実施の形態１に係る貯湯式給湯機１について、図を用いて説明する。また、各図においては、同一符号は同一、あるいは相当部分を示す。また、各図の上下方向は、貯湯式給湯機１の高さ方向Ｄ１と同一の方向である。
【００１０】
貯湯式給湯機１は、図１に示すように、湯を貯湯するタンク１０と、このタンク１０に貯湯される水を加熱する沸き上げ運転を実行するための加熱回路９０とを備える。
（【００１１】以降は省略されています）
