公開番号2025160615
公報種別公開特許公報(A)
公開日2025-10-23
出願番号2024063259
出願日2024-04-10
発明の名称モータのコイルの製造方法、及びモータのコイル
出願人いすゞ自動車株式会社
代理人弁理士法人創光国際特許事務所
主分類H02K 3/18 20060101AFI20251016BHJP(電力の発電,変換,配電)
要約【課題】高温でも適切な絶縁性を有するコイルを提供する。
【解決手段】モータのコイルの製造方法は、金属製の長尺の平板部材の表面に絶縁被膜を形成する被膜工程(S104)と、平板部材を筒状に巻回して、平板が重なった筒体を形成する巻回工程(S106)を有する。巻回工程の際に、筒体の長手方向両端の曲げ部において平板同士の間に隙間を形成する。

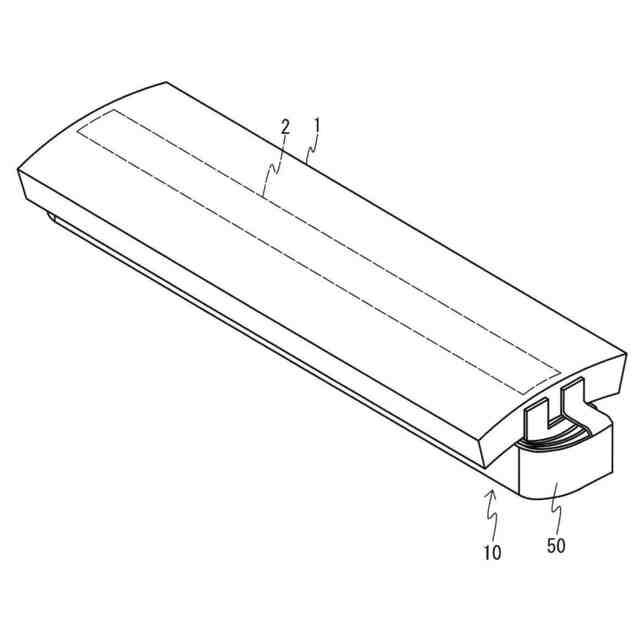

【選択図】図5
特許請求の範囲【請求項１】
金属製の長尺の平板部材の表面に絶縁被膜を形成する被膜工程と、
前記平板部材を筒状に巻回して、平板が重なった筒体を形成する巻回工程と、
を有し、
前記巻回工程の際に、前記筒体の長手方向両端の曲げ部において前記平板同士の間に隙間を形成する、モータのコイルの製造方法。
続きを表示（約 720 文字）【請求項２】
前記巻回工程の際に、３つ以上の前記曲げ部が向かい合うように、前記平板部材を筒状に巻回し、
前記３つ以上の前記曲げ部の間の隙間は、それぞれ異なる、
請求項１に記載のモータのコイルの製造方法。
【請求項３】
前記巻回工程の際に、前記３つ以上の前記曲げ部の間の隙間が、前記長手方向の外方に向かうほど大きくなるように、前記平板部材を筒状に巻回する、
請求項２記載のモータのコイルの製造方法。
【請求項４】
前記巻回工程の際に、前記筒体の長手方向両端の前記曲げ部を繋ぐ直線部の平板を互いに接触させるように、前記平板部材を筒状に巻回する、
請求項１に記載のモータのコイルの製造方法。
【請求項５】
表面に絶縁被膜が施された平板部材を巻回した筒体を成すモータのコイルであって、
長手方向に沿って平板が重なった第１側壁部と、
前記第１側壁部に対向し、前記長手方向に沿って平板が重なった第２側壁部と、
前記第１側壁部の各平板の長手方向端部と、前記第２側壁部の各平板の長手方向の端部とを繋いでいる複数の曲げ部と、
を備え、
前記複数の曲げ部の間には、隙間が形成されている、モータのコイル。
【請求項６】
前記第１側壁部の各平板は、互いに接触しており、
前記第２側壁部の各平板は、互いに接触している、
請求項５に記載のモータのコイル。
【請求項７】
３つ以上の前記曲げ部の間の前記隙間は、前記長手方向の外方に向かうほど大きくなっている、
請求項５に記載のモータのコイル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、モータのコイルの製造方法、及びモータのコイルに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
下記の特許文献１には、螺旋状に巻回されて形成されたコイルを有するモータが開示されている。上記のコイルの表面には、絶縁被膜が形成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１４９９３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、モータの高回転化に伴い発熱が増大しているため、冷媒によるコイルの冷却効率を高めるべく、コイルの温度を高くすることが要請されている。しかし、特許文献１の絶縁被膜は線形部材を螺旋状に巻回した後に形成されるため、コイルに適切に絶縁被膜を形成できず、コイルが高温になると絶縁被膜が劣化するおそれがある。
【０００５】
そこで、本発明はこれらの点に鑑みてなされたものであり、高温でも適切な絶縁性を有するコイルを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の第１の態様においては、金属製の長尺の平板部材の表面に絶縁被膜を形成する被膜工程と、前記平板部材を筒状に巻回して、平板が重なった筒体を形成する巻回工程と、を有し、前記巻回工程の際に、前記筒体の長手方向両端の曲げ部において前記平板同士の間に隙間を形成する、モータのコイルの製造方法を提供する。
【０００７】
また、前記巻回工程の際に、３つ以上の前記曲げ部が向かい合うように、前記平板部材を筒状に巻回し、前記３つ以上の前記曲げ部の間の隙間は、それぞれ異なることとしてもよい。
【０００８】
また、前記巻回工程の際に、前記３つ以上の前記曲げ部の間の隙間が、前記長手方向の外方に向かうほど大きくなるように、前記平板部材を筒状に巻回することとしてもよい。
【０００９】
また、前記巻回工程の際に、前記筒体の長手方向両端の前記曲げ部を繋ぐ直線部の平板を互いに接触させるように、前記平板部材を筒状に巻回することとしてもよい。
【００１０】

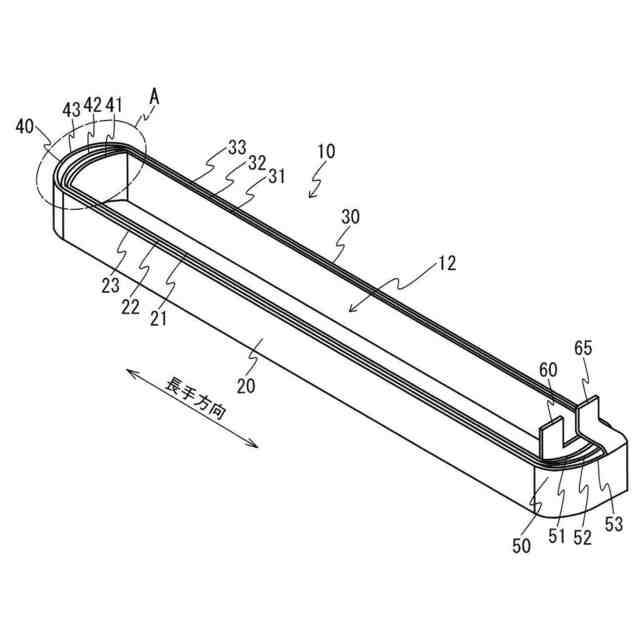

本発明の第２の態様においては、表面に絶縁被膜が施された平板部材を巻回した筒体を成すモータのコイルであって、長手方向に沿って平板が重なった第１側壁部と、前記第１側壁部に対向し、前記長手方向に沿って平板が重なった第２側壁部と、前記第１側壁部の各平板の長手方向端部と、前記第２側壁部の各平板の長手方向の端部とを繋いでいる複数の曲げ部と、を備え、前記複数の曲げ部の間には、隙間が形成されている、モータのコイルを提供する。
（【００１１】以降は省略されています）
