公開番号2025159444
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2024061994
出願日2024-04-08
発明の名称希釈冷凍機及びその制御方法
出願人大陽日酸株式会社
代理人弁理士法人志賀国際特許事務所
主分類F25B 9/12 20060101AFI20251014BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】循環するヘリウム量を容易に調整できる希釈冷凍機及びその制御方法を提供する。
【解決手段】寒冷発生部を有する機械式冷凍機20と、ヘリウムガスを圧縮する圧縮機31、前記ヘリウムガス中の不純物を除去する精製器50、前記寒冷発生部と熱交換する熱交換器33及び低温出力部となる混合室38を少なくとも有し、これらがこの順に設けられたヘリウムガスの循環経路30と、を備えている希釈冷凍機において、前記精製器が、当該精製器の温度を調整するための加熱器70を有し、前記寒冷発生部と前記精製器が熱的に接触し、前記加熱器を制御することにより、前記精製器の温度を調整し、前記精製器に吸着する前記ヘリウムガスの吸着量を調整して、前記循環経路を循環するヘリウムガスの量を調整する、希釈冷凍機の制御方法。
【選択図】図1
特許請求の範囲【請求項１】
寒冷発生部を有する機械式冷凍機と、ヘリウムガスを圧縮する圧縮機、前記ヘリウムガス中の不純物を除去する精製器、前記寒冷発生部と熱交換する熱交換器、及び低温出力部となる混合室を少なくとも有し、これらがこの順に設けられたヘリウムガスの循環経路と、
真空断熱された内側の空間に、前記寒冷発生部、前記精製器、前記熱交換器、及び前記混合室を格納する保冷外槽と、を備えている、希釈冷凍機の制御方法であって、
前記精製器が、当該精製器の温度を調整するための加熱器を有し、
前記寒冷発生部と前記精製器が熱的に接触し、
前記加熱器が、前記精製器と前記寒冷発生部との接触部から離間した位置に設けられ、
前記加熱器を制御することにより、前記精製器の温度を調整し、前記精製器に吸着する前記ヘリウムガスの吸着量を調整して、前記循環経路を循環するヘリウムガスの量を調整する、希釈冷凍機の制御方法。
続きを表示（約 1,300 文字）【請求項２】
前記精製器が、第１精製器と、第２精製器とを含む複数の精製器を有する、請求項１に記載の希釈冷凍機の制御方法。
【請求項３】
前記第１精製器及び前記第２精製器は、それぞれ独立に前記寒冷発生部に対して熱的に接触しており、
前記加熱器が、第１加熱器と、第２加熱器とを有し、
前記第１加熱器は、前記第１精製器において、前記第１精製器と前記寒冷発生部との接触部から離間した位置に設けられており、
前記第２加熱器は、前記第２精製器において、前記第２精製器と前記寒冷発生部との接触部から離間した位置に設けられており、
前記第１精製器の温度を略一定となるように調整し、
前記第２精製器の温度を上昇又は下降させることにより、前記第２精製器に吸着する前記ヘリウムガスの吸着量を増加又は低下させ、前記循環経路を循環するヘリウムガスの量を調整する、請求項２に記載の希釈冷凍機の制御方法。
【請求項４】
前記寒冷発生部が、第１寒冷発生部と、前記第１寒冷発生部よりも低温の寒冷を発生する第２寒冷発生部とを有し、
前記第１精製器は、前記第１寒冷発生部に対して熱的に接触しており、
前記第２精製器は、前記第２寒冷発生部に対して熱的に接触しており、
前記加熱器が、第１加熱器と、第２加熱器とを有し、
前記第１加熱器は、前記第１精製器において、前記第１精製器と前記第１寒冷発生部との接触部から離間した位置に設けられており、
前記第２加熱器は、前記第２精製器において、前記第２精製器と前記第２寒冷発生部との接触部から離間した位置に設けられており、
前記第１精製器の温度を略一定となるように調整し、
前記第２精製器の温度を上昇又は下降させることにより、前記第２精製器に吸着する前記ヘリウムガスの吸着量を増加又は低下させ、前記循環経路を循環するヘリウムガスの量を調整する、請求項２に記載の希釈冷凍機の制御方法。
【請求項５】
前記第１精製器の温度を、前記第１精製器が前記循環経路内の不純物を吸着可能であり、かつ、前記第１精製器が前記第２精製器よりもヘリウムガスを吸着し難い状態となる温度に調整する、請求項２～４の何れか一項に記載の希釈冷凍機の制御方法。
【請求項６】
寒冷発生部を有する機械式冷凍機と、ヘリウムガスを圧縮する圧縮機、前記ヘリウムガス中の不純物を除去する精製器、前記寒冷発生部と熱交換する熱交換器、及び低温出力部となる混合室を少なくとも有し、これらがこの順に設けられたヘリウムガスの循環経路と、
真空断熱された内側の空間に、前記寒冷発生部、前記精製器、前記熱交換器、及び前記混合室を格納する保冷外槽と、を備え、
前記精製器として複数の精製器を有し、各精製器は当該精製器の温度を調整するための加熱器を有し、
前記寒冷発生部と、前記複数の精製器とが、それぞれ独立に熱的に接触するとともに、
前記加熱器が、前記精製器と前記寒冷発生部との接触部から離間した位置に設けられている、希釈冷凍機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ヘリウムガスを用いた希釈冷凍機及びその制御方法に関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
ヘリウムガスの同位体である
３
Ｈｅ及び
４
Ｈｅの物理的性質を利用した希釈冷凍機が知られている（例えば特許文献１）。機械式冷凍機を用いて数Ｋ程度まで予冷し、ジュール・トムソン効果で液化した
３
Ｈｅを混合室に供給し、混合室内で
３
Ｈｅを
４
Ｈｅに連続的に希釈することで、０．１Ｋ程度の極低温を達成することができる。ここで、
３
Ｈｅガスは高価なため、希釈冷凍機の循環経路内で繰り返し使用される。
【０００３】
ヘリウムガスの循環ラインには、ジュール・トムソン効果を得るために例えば１０
１０
ｃｍ
－３
以上の高いインピーダンス（たとえば内径φ０．０５のパイプ）が取り付けられる。このインピーダンス部分は４Ｋ以下の低温になるため、ヘリウム以外に、ほんのわずかの空気、水素等の不純物ガス存在すると、簡単に閉塞してしまう。
そこで、特許文献１に記載の希釈冷凍機では、不純物ガスを取り除くことを目的として、活性炭等の吸着剤を詰めた容器を機械式冷凍機の冷熱を利用して冷却し、これを精製器として機能させる構造が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特許第６４３２０８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ヘリウム循環型の希釈冷凍機では、極低温を実現する能力を最適化するために、循環する
３
Ｈｅと
４
Ｈｅのガス比の調整や、循環するヘリウムガスの合計量の調整が必要となることがある。これらの調整方法として、ヘリウム循環経路の任意の箇所にバッファタンクを設置し、必要に応じてバッファタンクからヘリウムを放流したり貯留したりする方法がある。しかしながら、バッファタンクは大きな調整を得意とするが、微調整には必ずしも向かない。また、バッファタンクを設けることにより装置構成が複雑となったり、バッファタンクからヘリウムガスを出し入れする際に不純物が混入したりする懸念がある。
そこで、バッファタンクに頼らず、循環するヘリウムガスの量を容易に調整することが可能な方法が求められている。
【０００６】
本発明は、上記事情に鑑みてなされたものであり、循環するヘリウム量を容易に調整することが可能な希釈冷凍機及びその制御方法を提供する。
【課題を解決するための手段】
【０００７】
上記課題を解決するため、本発明は以下の構成を備える。
［１］寒冷発生部を有する機械式冷凍機と、ヘリウムガスを圧縮する圧縮機、前記ヘリウムガス中の不純物を除去する精製器、前記寒冷発生部と熱交換する熱交換器、及び低温出力部となる混合室を少なくとも有し、これらがこの順に設けられたヘリウムガスの循環経路と、真空断熱された内側の空間に、前記寒冷発生部、前記精製器、前記熱交換器、及び前記混合室を格納する保冷外槽と、を備えている、希釈冷凍機の制御方法であって、前記精製器が、当該精製器の温度を調整するための加熱器を有し、前記寒冷発生部と前記精製器が熱的に接触し、前記加熱器が、前記精製器と前記寒冷発生部との接触部から離間した位置に設けられ、前記加熱器を制御することにより、前記精製器の温度を調整し、前記精製器に吸着する前記ヘリウムガスの吸着量を調整して、前記循環経路を循環するヘリウムガスの量を調整する、希釈冷凍機の制御方法。
［２］前記精製器が、第１精製器と、第２精製器とを含む複数の精製器を有する、［１］に記載の希釈冷凍機の制御方法。
［３］前記第１精製器及び前記第２精製器は、それぞれ独立に前記寒冷発生部に対して熱的に接触しており、前記加熱器が、第１加熱器と、第２加熱器とを有し、前記第１加熱器は、前記第１精製器において、前記第１精製器と前記寒冷発生部との接触部から離間した位置に設けられており、前記第２加熱器は、前記第２精製器において、前記第２精製器と前記寒冷発生部との接触部から離間した位置に設けられており、前記第１精製器の温度を略一定となるように調整し、前記第２精製器の温度を上昇又は下降させることにより、前記第２精製器に吸着する前記ヘリウムガスの吸着量を増加又は低下させ、前記循環経路を循環するヘリウムガスの量を調整する、請求項２に記載の希釈冷凍機の制御方法。
［４］前記寒冷発生部が、第１寒冷発生部と、前記第１寒冷発生部よりも低温の寒冷を発生する第２寒冷発生部とを有し、前記第１精製器は、前記第１寒冷発生部に対して熱的に接触しており、前記第２精製器は、前記第２寒冷発生部に対して熱的に接触しており、前記加熱器が、第１加熱器と、第２加熱器とを有し、前記第１加熱器は、前記第１精製器において、前記第１精製器と前記第１寒冷発生部との接触部から離間した位置に設けられており、前記第２加熱器は、前記第２精製器において、前記第２精製器と前記第２寒冷発生部との接触部から離間した位置に設けられており、前記第１精製器の温度を略一定となるように調整し、前記第２精製器の温度を上昇又は下降させることにより、前記第２精製器に吸着する前記ヘリウムガスの吸着量を増加又は低下させ、前記循環経路を循環するヘリウムガスの量を調整する、［２］に記載の希釈冷凍機の制御方法。
［５］前記第１精製器の温度を、前記第１精製器が前記循環経路内の不純物を吸着可能であり、かつ、前記第１精製器が前記第２精製器よりもヘリウムガスを吸着し難い状態となる温度に調整する、［２］～［４］の何れか一項に記載の希釈冷凍機の制御方法。
［６］寒冷発生部を有する機械式冷凍機と、ヘリウムガスを圧縮する圧縮機、前記ヘリウムガス中の不純物を除去する精製器、前記寒冷発生部と熱交換する熱交換器、及び低温出力部となる混合室を少なくとも有し、これらがこの順に設けられたヘリウムガスの循環経路と、真空断熱された内側の空間に、前記寒冷発生部、前記精製器、前記熱交換器、及び前記混合室を格納する保冷外槽と、を備え、前記精製器として複数の精製器を有し、各精製器は当該精製器の温度を調整するための加熱器を有し、前記寒冷発生部と、前記複数の精製器とが、それぞれ独立に熱的に接触するとともに、前記加熱器が、前記精製器と前記寒冷発生部との接触部から離間した位置に設けられている、希釈冷凍機。
【発明の効果】
【０００８】
本発明の希釈冷凍機及びその制御方法にあっては、バッファタンクに頼らず、循環するヘリウム量を調整することが可能であり、設置先の分析機器等の需要に合わせて長期間の連続運転が可能である。
【図面の簡単な説明】
【０００９】

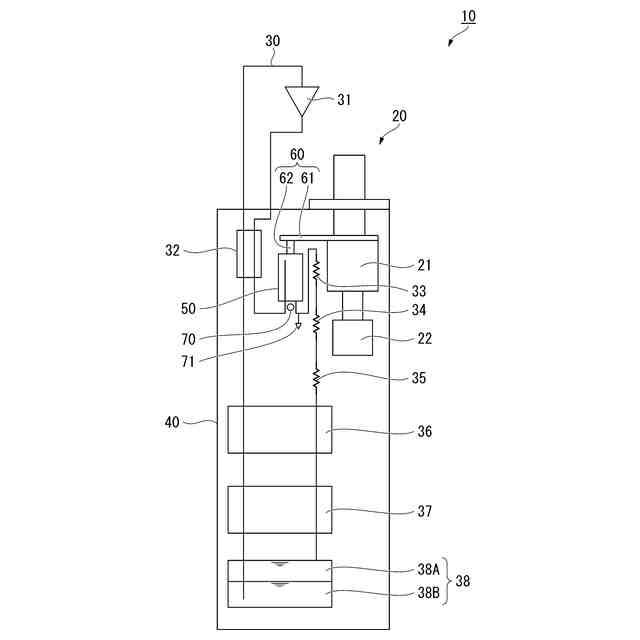

希釈冷凍機の構成の一例を示す系統図である。

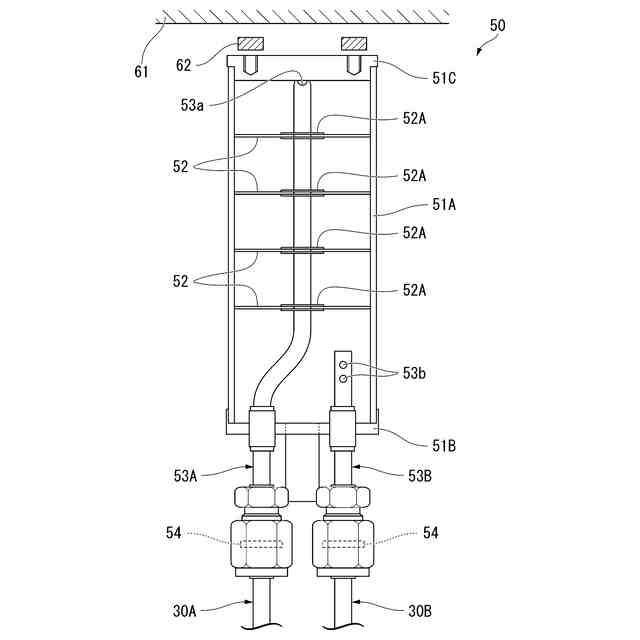

希釈冷凍機が有する精製器の構成の一例を示す断面模式図である。

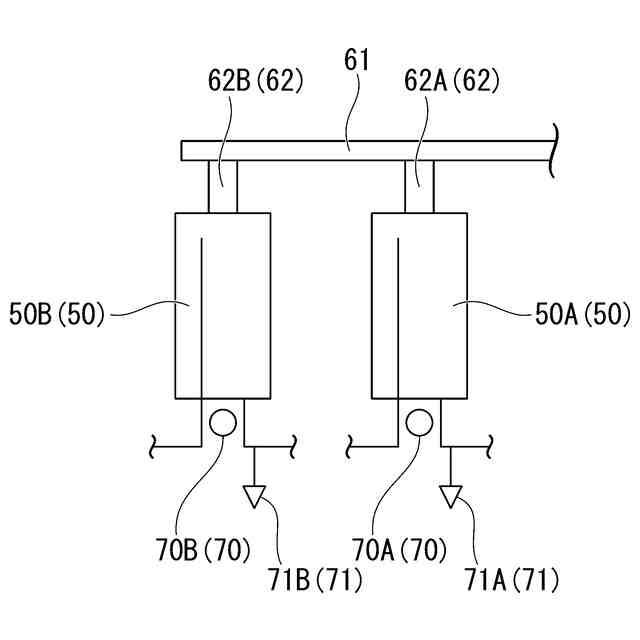

精製器を２つ備える場合の構成の一例を示す部分概略図である。
精製器を２つ備える場合の構成の別の一例を示す部分概略図である。

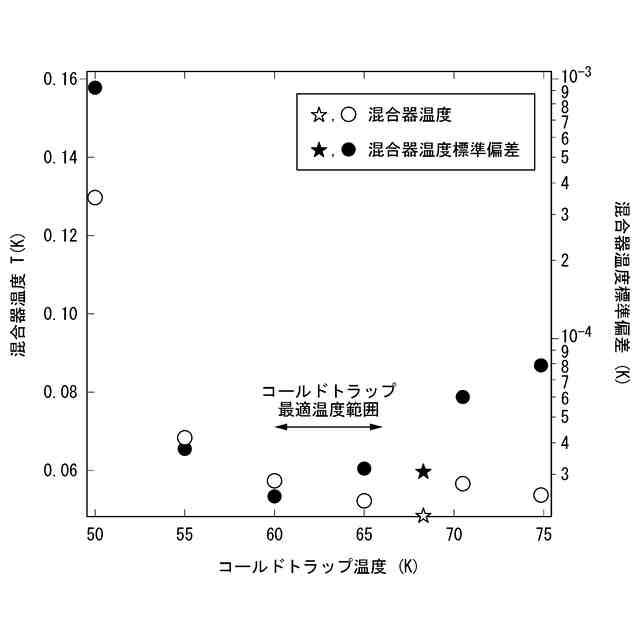

試験例の結果を示すグラフである。
試験例の結果を示すグラフである。
【発明を実施するための形態】
【００１０】
以下、本発明に係る希釈冷凍機の実施形態の一例について、図面を用いて説明する。図面は、説明の便宜上特徴となる部分を拡大して示している場合があり、各構成要素の寸法比率などが実際と同じであるとは限らない。
（【００１１】以降は省略されています）
