公開番号2025179419
公報種別公開特許公報(A)
公開日2025-12-10
出願番号2024086151
出願日2024-05-28
発明の名称膨張弁
出願人株式会社不二工機
代理人
主分類F25B 41/335 20210101AFI20251203BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】弁体に生じた振動を抑制できる膨張弁を提供すること。
【解決手段】膨張弁1は、弁本体10と、弁体20と、コイルばね41と、弁体支持部材30と、パワーエレメント50と、作動棒60とを備える。弁本体10は、弁室11とオリフィス12とを有する。弁体20は、弁室11に配置される。コイルばね41は、弁室11内において、弁体20を挟んでオリフィス12と反対側に設けられ、弁体20をオリフィス12に向かって付勢する。弁体支持部材30は、弁体20とコイルばね41との間に設けられて弁体20を支持する。作動棒60は、弁本体10の孔16に配置され、孔16の第2の孔部18に対して摺接する。弁体20は、貫通孔21を有する。
【選択図】図1

特許請求の範囲【請求項１】
弁室とオリフィスとを有する弁本体と、
前記弁室に配置された弁体と、
前記弁室内において、前記弁体を挟んで前記オリフィスと反対側に設けられ、前記弁体を前記オリフィスに向かって付勢するコイルばねと、
前記弁体と前記コイルばねとの間に設けられて前記弁体を支持する支持部材と、
前記弁本体において前記オリフィスを挟んで前記コイルばねと反対側に設けられ、前記弁体を閉弁状態から開弁する駆動力を生じるパワーエレメントと、
前記パワーエレメントと前記弁体との間に配置されて前記弁体に当接し、前記パワーエレメントが生じた駆動力を前記弁体に伝える作動棒と、
前記弁本体に設けられて前記作動棒の変位をガイドするガイド部であって、前記作動棒の変位に伴って前記作動棒が摺接するガイド部と、
を備え、
前記弁体及び前記支持部材の少なくとも一方は、貫通孔を有する、
膨張弁。
続きを表示（約 550 文字）【請求項２】
前記弁体は、前記貫通孔を有し、かつ、前記貫通孔が前記オリフィスの軸線に沿う姿勢で前記弁室内に配置され、
前記作動棒の前記弁体側の端面は、前記貫通孔の前記作動棒側の縁の全体に当接可能な面である、
請求項１に記載の膨張弁。
【請求項３】
前記弁体の前記作動棒側の面における前記貫通孔の前記縁の全体は、前記貫通孔の軸線に直交する同一の面内に位置し、
前記作動棒の前記端面は、前記作動棒の軸線に直交する平面である、請求項２に記載の膨張弁。
【請求項４】
前記弁体は、前記貫通孔を有し、
前記作動棒は、前記貫通孔に嵌合する嵌合部を有する、
請求項１に記載の膨張弁。
【請求項５】
前記弁体と前記コイルばねとの間に設けられる制振ばねを備え、
前記制振ばねは、前記弁体と前記コイルばねとが並ぶ方向に対して交差する方向に延出する複数の脚部を有し、
前記複数の脚部は、前記弁室の内周面に圧接し、前記弁体の変位に伴って前記内周面に摺接する、請求項１乃至請求項４のうちのいずれか１項に記載の膨張弁。
【請求項６】
前記ガイド部は、前記弁本体に形成された孔である、請求項１に記載の膨張弁。

発明の詳細な説明【技術分野】
【０００１】
本発明は、膨張弁に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従前から、空調用の冷凍サイクルに膨張弁が用いられている。膨張弁として、弁室に配置された弁体の振動を抑制する制振ばねを備える構成が知られている。制振ばねとして、弁体と一体的に構成されて複数の脚部を備える構成が知られている。複数の脚部は、弁室の内周面に圧接しており、板ばねとして作用する。この種の制振ばねは、弁体と一体的に変位し、この変位の際に複数の脚部が弁室の内周面に摺接する。弁体に生じた振動は、複数の脚部の弁室の内周面に対する摺接によって吸収されることで、抑制される（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第６６９７９７６
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述の複数の脚部を備える制振ばねは、制振効果を向上する為に、複数の脚部の弁室内周面に対する荷重を増大することが考えられる。
【０００５】
しかしながら、弁室を内部に有する弁本体は、一般的にアルミニウムを主材料として形成されている。一方、制振ばねは、ステンレスを主材料として形成されている。このように、制振ばねの硬度が弁室内周面の硬度より高い。このため、複数の脚部の弁室内周面に対する荷重を増大すると、弁室内周面の摩耗が大きくなるおそれがある。
【０００６】
本発明は、弁体に生じた振動を抑制できる膨張弁を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の膨張弁は、弁本体と、弁体と、コイルばねと、支持部材と、パワーエレメントと、作動棒と、ガイド部とを備える。前記弁本体は、弁室とオリフィスとを有する。前記弁体は、前記弁室に配置される。前記コイルばねは、前記弁室内において、前記弁体を挟んで前記オリフィスと反対側に設けられ、前記弁体を前記オリフィスに向かって付勢する。前記支持部材は、前記弁体と前記コイルばねとの間に設けられて前記弁体を支持する。前記パワーエレメントは、前記弁本体において前記オリフィスを挟んで前記コイルばねと反対側に設けられ、前記弁体を閉弁状態から開弁する駆動力を生じる。前記作動棒は、前記パワーエレメントと前記弁体との間に配置されて前記弁体に当接し、前記パワーエレメントが生じた駆動力を前記弁体に伝える。前記ガイド部は、前記弁本体に設けられて前記作動棒の変位をガイドする。前記ガイド部は、前記作動棒の変位に伴って前記作動棒が摺接する。前記弁体及び前記支持部材の少なくとも一方は、貫通孔を有する。
【発明の効果】
【０００８】
本発明によれば、弁体に生じた振動を抑制できる膨張弁を提供できる。
【図面の簡単な説明】
【０００９】
本発明の第１の実施形態に係る膨張弁を示す断面図。

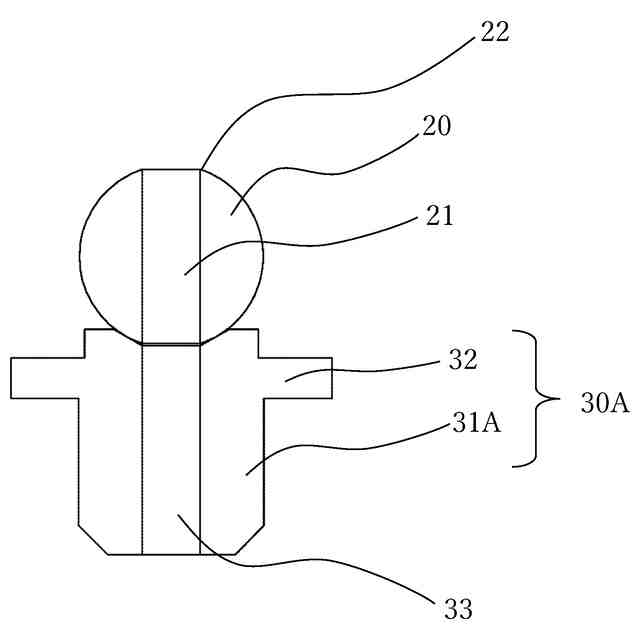

本発明の第２の実施形態に係る膨張弁の弁体及び弁体支持部材を示す断面図。
同膨張弁を製造する工程の一部を示す断面図。
本発明の第３の実施形態に係る膨張弁の弁体及び弁体支持部材を示す断面図。

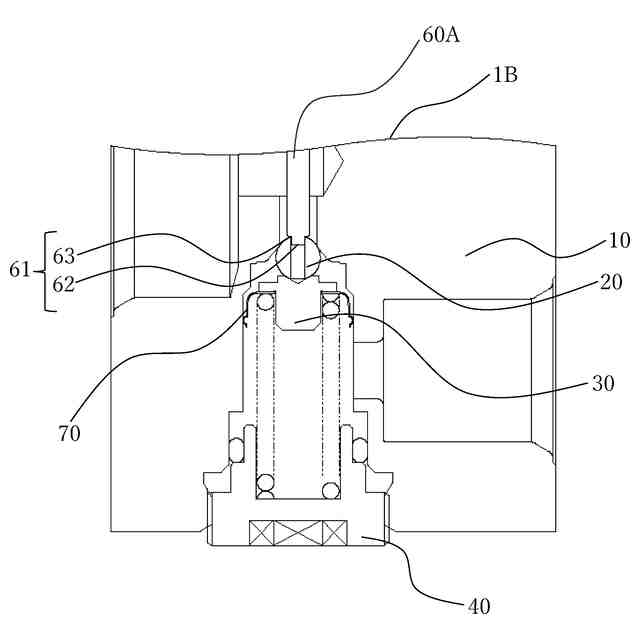

第４の実施形態に係る膨張弁を製造する工程の一部を示す断面図。
第１の実施形態に係る膨張弁の弁体及び弁体支持部材の変形例を示す断面図。
【発明を実施するための形態】
【００１０】
［第１の実施形態］

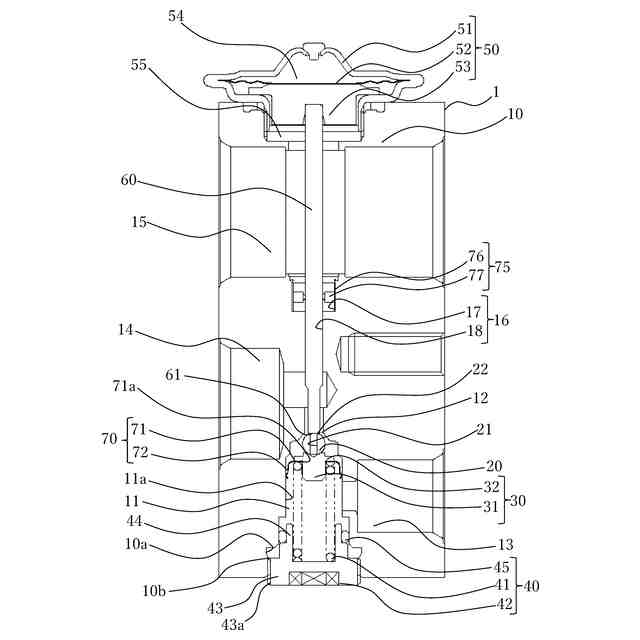

本発明の第１の実施形態に係る膨張弁１を、図１を用いて説明する。
図１は、膨張弁１を示す断面図である。図１に示すように、膨張弁１は、弁本体１０と、弁体２０と、弁体支持部材３０と、付勢装置４０と、パワーエレメント５０と、作動棒６０と、第１の制振ばね７０と、第２の制振ばね７５とを備えている。膨張弁１は、例えば車両に用いられる冷凍サイクルの一部である。膨張弁１は、コンデンサとエバポレータとの間の流路の一部と、エバポレータとコンプレッサとの間の流路の一部とを構成している。
（【００１１】以降は省略されています）
