公開番号2025153710
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056322
出願日2024-03-29
発明の名称超電導ケーブルの冷却システム
出願人SWCC株式会社
代理人個人,個人,個人
主分類F25B 1/00 20060101AFI20251002BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】超電導ケーブルの導体の冷却に用いる冷媒を冷却するための冷媒の用途を拡張可能な手段を提供すること。
【解決手段】液体状態の第一冷媒11を収容してありこの液体状態の第一冷媒11でもって超電導ケーブルA内に循環させる第二冷媒を冷却するサブクーラー10と、サブクーラー10内で気化した気体状態の第一冷媒12を吸引するポンプ20と、サブクーラー10とポンプ20の間に介設して、サブクーラー10から取り出した第一冷媒12でもって、超電導ケーブルAの終端接続部に設けた電流リードDを冷却する冷却路30を少なくとも具備することで。終端接続部での電流リードDからの熱侵入を抑制でき、ポンプ20の故障を防止するための加温器40の省略、または加温器40での加温エネルギーの節減が可能となる。
【選択図】図1
特許請求の範囲【請求項１】
超電導ケーブルの冷却システムであって、
液体状態の第一冷媒を収容してあり、この液体状態の第一冷媒でもって、超電導ケーブル内に循環させる第二冷媒を冷却する、サブクーラーと、
前記サブクーラー内で気化した、気体状態の第一冷媒を吸引する、ポンプと、
前記サブクーラーと前記ポンプの間に介設して、前記サブクーラーから取り出した前記第一冷媒でもって、超電導ケーブルの終端接続部に設けた電流リードを冷却する、冷却路と、
を少なくとも具備したことを特徴とする、
超電導ケーブルの冷却システム。
続きを表示（約 380 文字）【請求項２】
前記冷却路を通過した気体状態の第一冷媒を加圧する、圧縮器と、
前記圧縮器で加圧した気体状態の第一冷媒を液化させて、前記サブクーラーへ供給する、熱交換器と、
を更に具備したことを特徴とする、
請求項１に記載の超電導ケーブルの冷却システム。
【請求項３】
前記冷却路と前記圧縮器との間に介設して、前記気体状態の第一冷媒を加温する、加温器を更に具備することを特徴とする、
請求項２に記載の超電導ケーブルの冷却システム。
【請求項４】
前記冷却路を通過した気体状態の第一冷媒の一部または全部を、前記第一冷媒を利用する、製造工場、研究機関、医療施設、各種モビリティなどに設けてある利用設備に供給するよう構成してあることを特徴とする、
請求項１に記載の超電導ケーブルの冷却システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、超電導ケーブルの冷却システムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
超電導ケーブルの導体の冷却に用いる冷媒の冷却手段として、以下の特許文献１には、超電導ケーブルの導体を冷却するための冷媒の一部をリザーブタンクに貯留しておき、超電導ケーブルを循環する冷媒をリザーブタンクに貯留してある冷媒（貯留冷媒）で冷却するよう構成したサブクールシステムが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１１７０２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１に記載のサブクールシステムでは、リザーブタンクに貯留される冷媒から気化した冷媒は、熱交換器等を用いて再度液化させてリザーブタンクに供給するか、または大気中に排出するなどの方法がとられているに過ぎなかった。
【０００５】
よって、本発明は、超電導ケーブルの導体の冷却に用いる冷媒を冷却するための冷媒の用途を拡張することを目的とするものである。
【課題を解決するための手段】
【０００６】
上記課題を解決すべくなされた本願発明は、超電導ケーブルの冷却システムであって、液体状態の第一冷媒を収容してあり、この液体状態の第一冷媒でもって、超電導ケーブル内に循環させる第二冷媒を冷却する、サブクーラーと、前記サブクーラー内で気化した、気体状態の第一冷媒を吸引する、ポンプと、前記サブクーラーと前記ポンプの間に介設して、前記サブクーラーから取り出した前記第一冷媒でもって、超電導ケーブルの終端接続部に設けた電流リードを冷却する、冷却路と、を少なくとも具備したことを特徴とする。
【発明の効果】
【０００７】
本発明によれば、超電導ケーブルの導体の冷却に用いる冷媒を冷却するための冷媒を、超電導ケーブルと接続する電流リードの冷却にも使用することで、超電導システム全体の性能向上に寄与することができる。
【図面の簡単な説明】
【０００８】

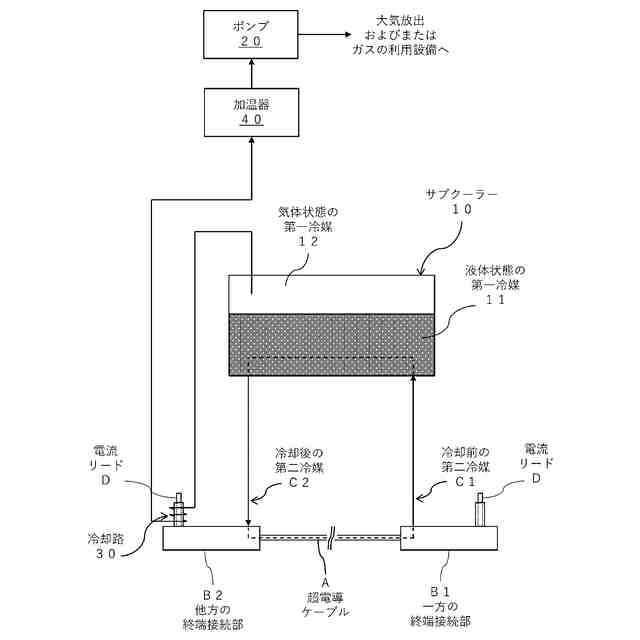

実施例１に係る冷却システムの全体構成を示す概略図。

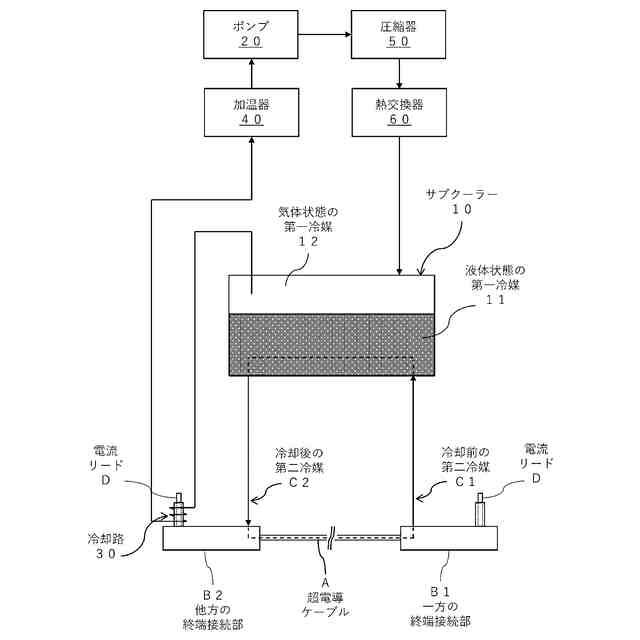

実施例２に係る冷却システムの全体構成を示す概略図。

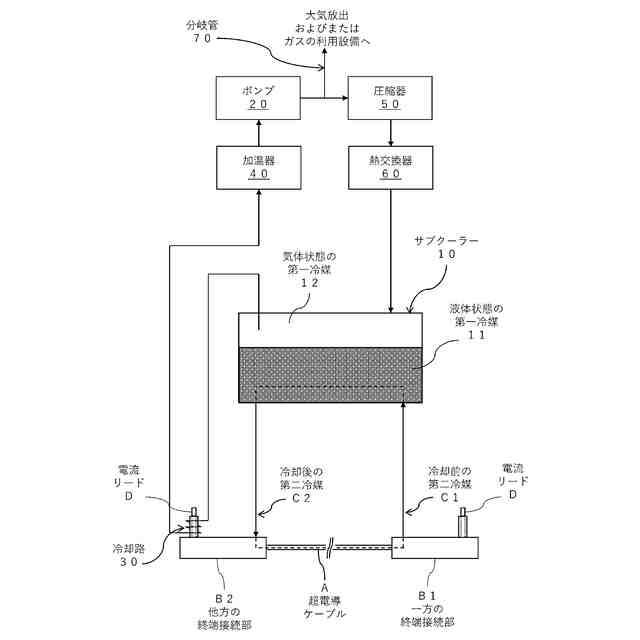

実施例３に係る冷却システムの全体構成を示す概略図。
【発明を実施するための形態】
【０００９】
以下、図面を参照しながら、本発明の実施例について説明する。
【実施例】
【００１０】
＜１＞全体構成
図１に、本発明に係る冷却システムの実施例１に係る全体構成の概略を示す。
本実施例に係る冷却システムは、超電導ケーブルＡを用いて超電導状態で電力供給を行うために、超電導ケーブルＡを冷却するための冷媒を冷却するサブクールシステムを備えたシステムである。
本実施例に係る冷却システムは、サブクーラー１０、ポンプ２０、冷却路３０、加温器４０、圧縮器５０および熱交換器６０を具備して構成する。
以下、各部の詳細について説明する。
（【００１１】以降は省略されています）
