公開番号2025153694
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056304
出願日2024-03-29
発明の名称超電導ケーブル用の終端接続部
出願人SWCC株式会社
代理人個人,個人,個人
主分類H01R 4/68 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】終端接続部を構成する各部材間での熱収縮の差に起因する、各部材の破損を防止可能な手段を提供する。
【解決手段】超電導ケーブルを接続するための終端接続部であって、内側収容部10、外側収容部20および伸縮筒30を少なくとも具備する。内側収容部10の内部に冷媒の往復路を設け、伸縮筒30は、内側収容部10と外側収容部20との間を繋いであり、外側収容部20に対する内側収容部10の相対移動に追従して伸縮させることで、内側収容部10の熱収縮に起因する構成部材、特に外側収容部20への応力の発生を防止する。
【選択図】図1
特許請求の範囲【請求項１】
超電導ケーブルを接続するための終端接続部であって、
内側収容部、外側収容部および伸縮筒を少なくとも具備し、
前記内側収容部の内部に冷媒の往復路を設けてあり、
前記伸縮筒は、前記内側収容部と前記外側収容部との間を繋いであり、前記外側収容部に対する前記内側収容部の相対移動に追従して伸縮することを特徴とする、
超電導ケーブル用の終端接続部。
続きを表示（約 280 文字）【請求項２】
前記内側収容部が、
前記伸縮筒の内部に位置する、先端筒と、
前記先端筒の内部に位置し、筒軸方向に伸縮可能な、引出筒と、
を少なくとも有しており、
前記伸縮筒と前記先端筒との間の空間が、真空空間であり、
前記引出筒の内部を、前記冷媒の往復路のうち一方の流路とし、
前記先端筒と前記引出筒との間の空間を、前記冷媒の往復路のうち他方の流路とし、
前記引出筒の一端を、直接または間接的に前記内側収容部と接続してあることを特徴とする、
請求項１に記載の超電導ケーブル用の終端接続部。

発明の詳細な説明【技術分野】
【０００１】
本発明は、超電導ケーブル用の終端接続部に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
超電導ケーブルの終端接続部として、超電導ケーブル（１０）のケーブルコア（１１）を収容する内側収容管部（２１１）と、この内側収容管部（２１１）を取り囲む外側収容管部（２２１）を設けた構造が知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－９０９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に係る内側収容管部（２１１）は、超電導ケーブルを流れる冷媒の通過により冷却されるため、熱収縮が発生する。他方、外側収容管部（２２１）は、外の常温環境と接していることから熱収縮が発生しない。
その結果、内側収容管部と接続される各部材（例：外側収容管部）に対し、内側収容管部の熱収縮に起因する応力が発生し、各部材の破損を引き起こす場合があった。
【０００５】
よって、本発明は、超電導ケーブル用の終端接続部を構成する各部材間での熱収縮の差に起因する、各部材の破損を防止可能な手段の提供を目的の一つとする。
【課題を解決するための手段】
【０００６】
上記課題を解決すべくなされた本願発明は、超電導ケーブルを接続するための終端接続部であって、内側収容部、外側収容部および伸縮筒を少なくとも具備し、前記内側収容部の内部に冷媒の往復路を設けてあり、前記伸縮筒は、前記内側収容部と前記外側収容部との間を繋いであり、前記外側収容部に対する前記内側収容部の相対移動に追従して伸縮することを特徴とする。
【発明の効果】
【０００７】
本発明によれば、超電導ケーブル用の終端接続部を構成する各部材間での熱収縮の差に起因する各部材の破損を防止することができる。
【図面の簡単な説明】
【０００８】

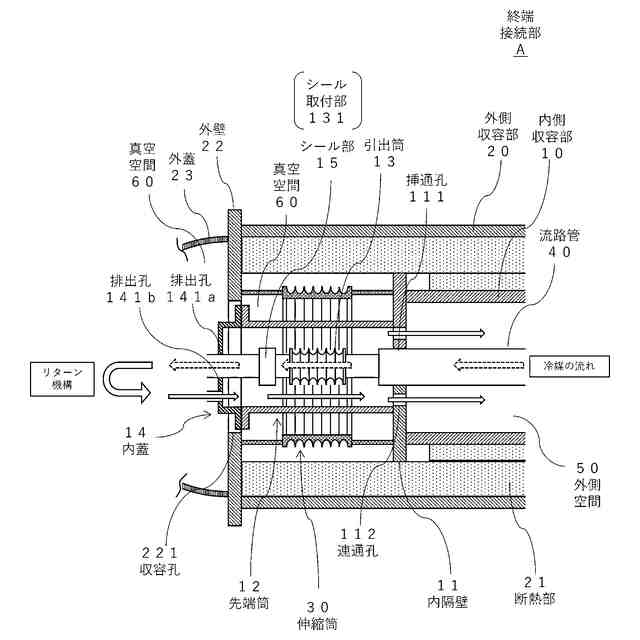

本発明に係る超電導ケーブル用の終端接続部の内部構造を示す概略図。

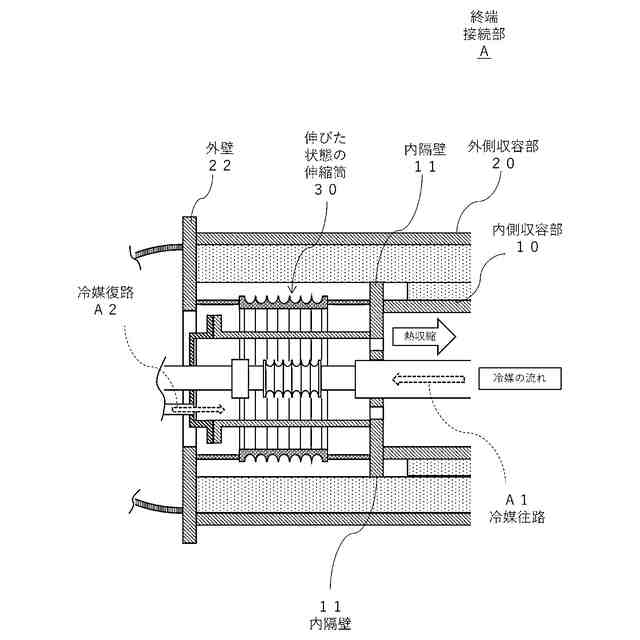

伸縮筒の動作を示す概略図。
引出筒の動作を示す概略図。
【発明を実施するための形態】
【０００９】
以下、図面を参照しながら、本発明の実施例について説明する。
【実施例】
【００１０】
＜１＞概要（図１）
図１は、本発明に係る超電導ケーブル用の終端接続部Ａの内部構造を示す概略図である。
本実施例に係る終端接続部Ａは、超電導ケーブルを接続するとともに、電力の供給元である電源や、電力の供給先である各種機器と、電力リードを介して接続し、これらの間で通電を行うための装置である。
（【００１１】以降は省略されています）
