公開番号2025129918
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026895
出願日2024-02-26
発明の名称接続具
出願人日本クロージャー株式会社
代理人弁理士法人愛宕綜合特許事務所
主分類B44C 1/28 20060101AFI20250829BHJP(装飾技術)
要約【課題】使用済みの容器蓋の如き円形天面壁及びこの天面壁の周縁から垂下する円筒形状のスカート壁を有する物品をモザイク片として使用して立体的に配列して立体的な装飾品を高精度で作成することを可能にする接続具を提供すること。

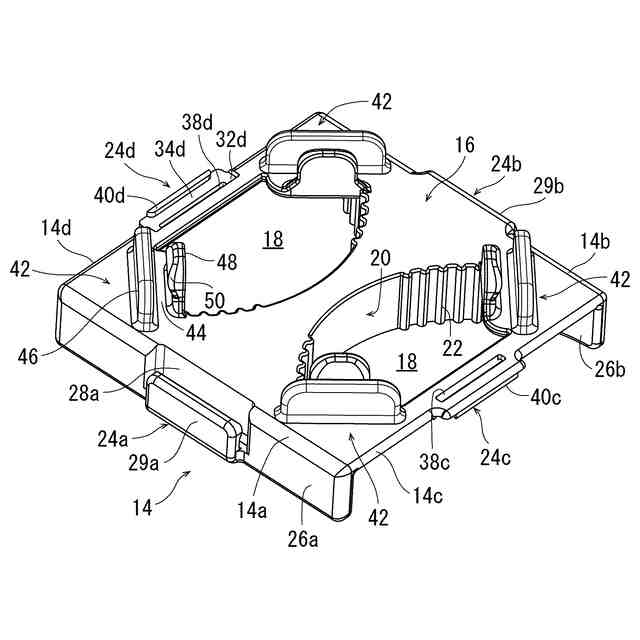

【解決手段】下面が横方向に隣接する複数個の物品の夫々の天面壁の上面の一部に近接乃至当接する天板を備え、天板の下面には下方に垂下する垂下壁が形成され、この垂下壁は横方向に隣接する複数個の物品の夫々のスカート壁の外周面の一部と近接乃至当接する円弧形状の内面を有し、天板の上面には、物品のスカート壁の下端部を支持可能な支持手段が配置されていて、支持手段によって支持された物品は横方向に隣接する複数個の物品の上方に位置せしめられる、ことを特徴とする接続具。
【選択図】図8
特許請求の範囲【請求項１】

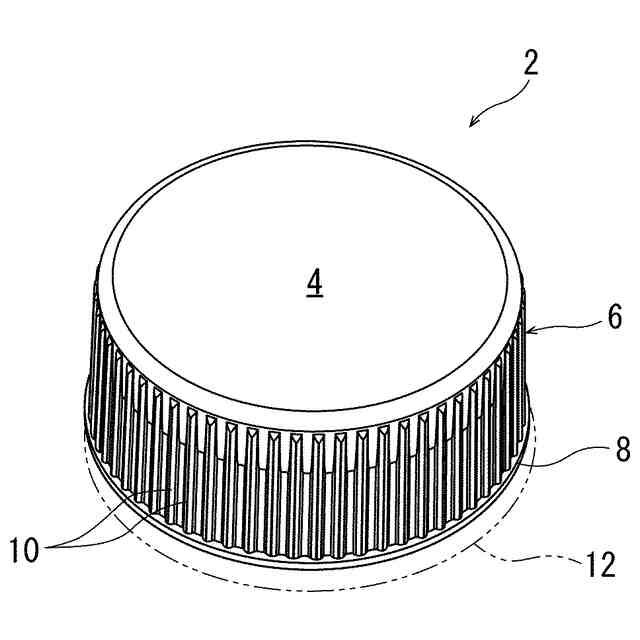

円形状の天面壁と該天面壁の周縁から垂下する円筒形状のスカート壁とを有する物品をモザイク片として利用して、立体的装飾品を作成するための接続具にして、
横方向に隣接する複数個の該物品の夫々の該天面壁の上面の一部に下面が近接乃至当接する天板を備え、

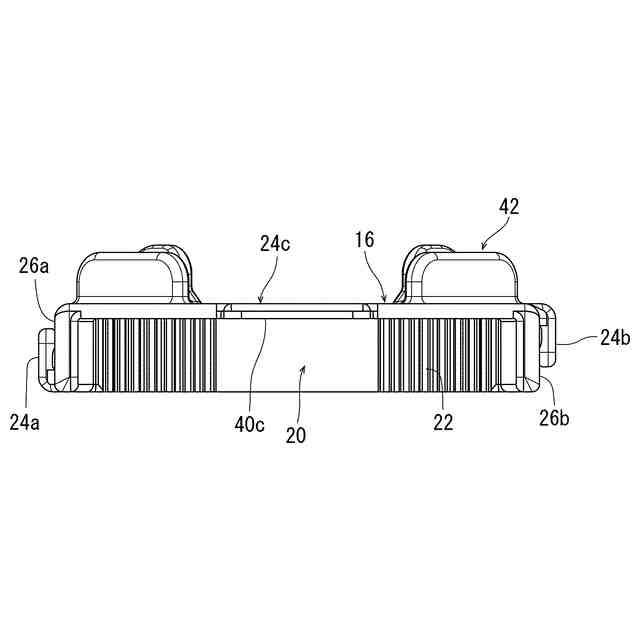

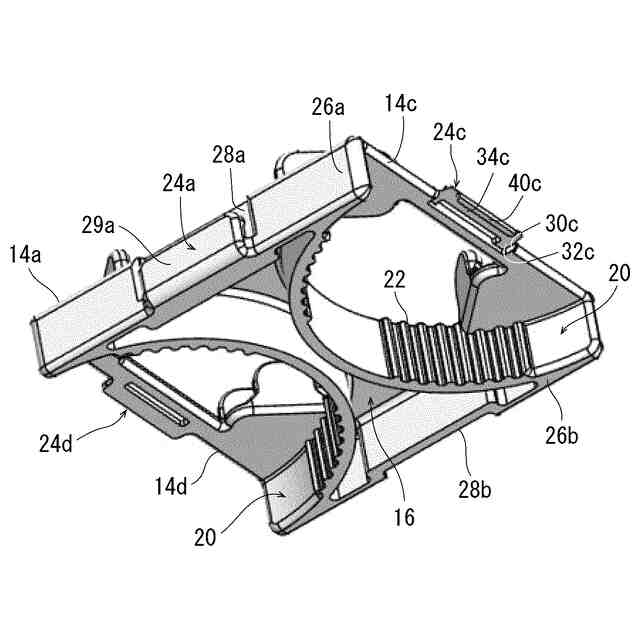

該下面には下方に垂下する垂下壁が形成され、該垂下壁は前記複数個の該物品の夫々の該スカート壁の外周面の一部と近接乃至当接する円弧形状の内面を有し、

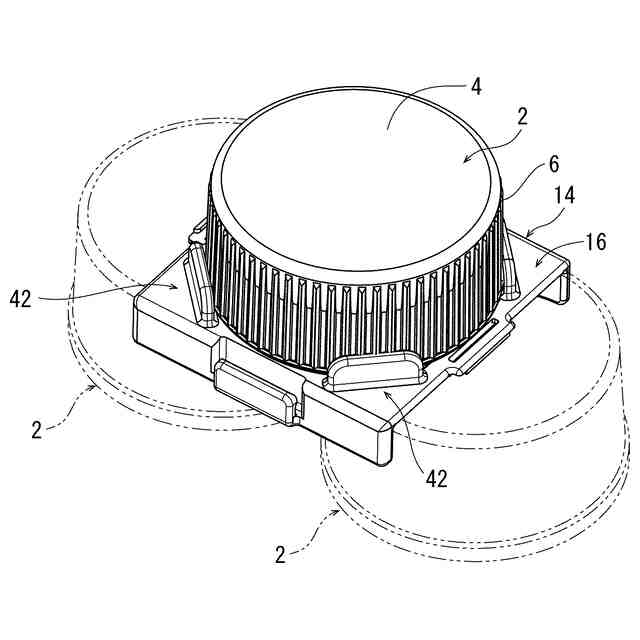

該天板の上面には、一個の他の該物品の該スカート壁の下端部を支持可能な支持手段が配置されていて、該支持手段によって支持された前記一個の他の該物品は該複数個の物品の上方に位置せしめられる、
ことを特徴とする接続具。
続きを表示（約 850 文字）【請求項２】
横方向に隣接する２つの該物品の夫々の該天面壁の上面の一部に該下面は近接乃至当接し、平面視において、該支持手段によって支持された前記一個の他の該物品の中心は前記２つの該物品の各々の中心を結んだ線分の中点に位置せしめられる、請求項１に記載の接続具。
【請求項３】
横方向に隣接する３つ以上の該物品の夫々の該天面壁の上面の一部に該下面は近接乃至当接し、平面視において、該支持手段によって支持された前記一個の他の該物品の中心は前記３つ以上の該物品の夫々の中心を結んだ正多角形の重心に位置せしめられる、請求項１に記載の接続具。
【請求項４】

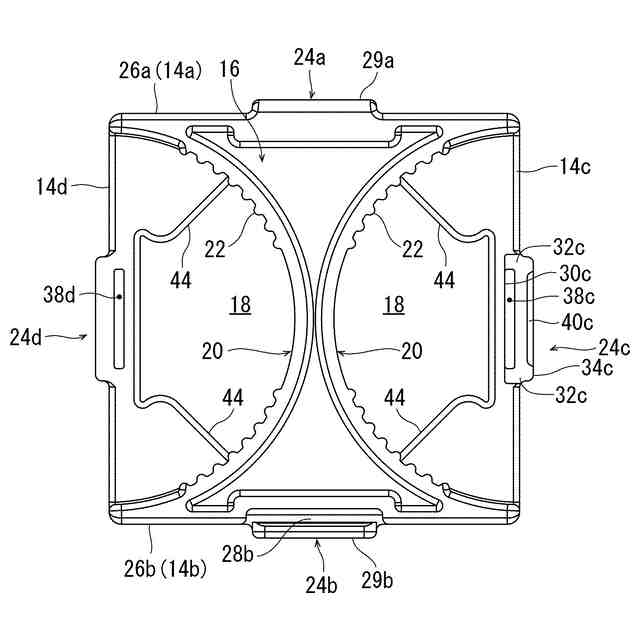

該垂下壁の該内面には、その全体に渡って又は周方向に間隔をおいた複数個の部位において軸線方向に延びる複数個の凹凸が交互に存在するナールが形成されている、請求項１に記載の接続具。
【請求項５】
該天板の外周縁部には第一の連結手段及び第二の連結手段が配設されており、１個の接続具の該第一の連結手段と他の１個の接続具の該第二の連結手段とを係合させて該１個の接続具と該他の１個の接続具とを連結することができる、請求項１に記載の接続具。
【請求項６】
該天板の外周縁部には第三の連結手段及び第四の連結手段も配設されており、１個の接続具の該第三の連結手段と他の１個の接続具の該第四の連結手段とを係合させて該１個の接続具と該他の１個の接続具とを連結することができる、請求項５に記載の接続具。
【請求項７】

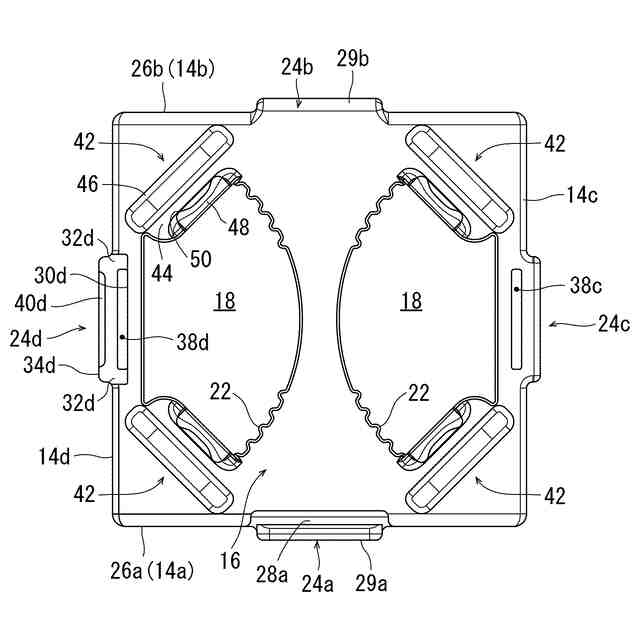

平面視において該天板は正方形であって、該第一の連結手段、該第二の連結手段、該第三の連結手段及び該第四の連結手段は該天板の各辺の中央に１つずつ配設されている、請求項６に記載の接続具。
【請求項８】
該支持手段は周方向に等角度間隔をおいて４つ配設されている、請求項１に記載の接続具。
【請求項９】
合成樹脂から一体に形成されている、請求項１記載の接続具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、使用済みの容器蓋の如き円形天面壁及びこの天面壁の周縁から垂下する円筒形状のスカート壁を有する物品をモザイク片として利用して、立体的装飾品を作成するための接続具に関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
下記特許文献１には、円形状の天面壁及びこの天面壁の周縁から垂下する円筒形状のスカート壁を有する、使用済み（特に使用済みであることは明記されていないが使用済みであることが推定される）の、ポリテトラフルオロエチレンの如き適宜の合成樹脂から形成された容器（通常ペットボトルと称されている容器）に適用されていた容器蓋を、モザイク片として使用して絵画様の装飾品を作成するための配列具が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－２３７１８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
而して、上記配列具によれば、使用済みの容器蓋をモザイク片として使用して二次元的に配列して絵画様の装飾品を作成することができるが、使用済みの容器蓋をモザイク片として使用して立体的（三次元的）に配列することができず、立体的な装飾品を作成することができない。
【０００５】
そこで、本発明者等は本願の出願に先立ち、使用済みの容器蓋をモザイク片として使用して立体的（三次元的）に配列することが可能な新規の接続具を発明し、かかる発明について本願の出願人は既に特許出願した（例えば特願２０２３－１７４６６０）。特願２０２３－１７４６６０の明細書等には、該物品の該スカート壁の外径に対応した内径を有する円筒形状乃至上方に向って内径が漸次低減する円錐台筒形状の内周面を備えた環状主部を備え、該環状主部の該外周面には第一の連結手段及び第二の連結手段が配設されており、１個の接続具の該第一の連結手段と他の１個の接続具の該第二の連結手段とを係合させて該１個の接続具と該他の１個の接続具とを連結することができ、該環状主部には、更に、間隔をおいて立設され且つ両者間に該物品の該スカート壁の下端部を挿入することができる２個の挟み片を有する少なくとも１個の挟み手段が配設されている、接続具が示されている（これを以下では「先行接続具」とする）。
【０００６】
上記先行接続具を使用することで、使用済みの容器蓋をモザイク片として立体的（三次元的）に配列して、立体的な装飾品を作成することは可能である。然しながら、先行接続具によれば、１個の容器蓋の直上方に他の１個の容器蓋が配置せしめられる、換言すれば物品は上下方向に見て横方向に等ピッチで配置せしめられることから、立体的な装飾品の外観形状は荒くなってしまう。そのため、先行接続具では、使用済みの容器蓋をモザイク片として立体的（三次元的）に配列して立体的な装飾品を作成する際の表現の自由度が低く、造形の品質を充分維持することができない。
【０００７】
本発明は、上記事実に鑑みてなされたものであり、その主たる技術的課題は、使用済みの容器蓋（以下、単に「容器蓋」ということもある）の如き円形天面壁及びこの天面壁の周縁から垂下する円筒形状のスカート壁を有する物品をモザイク片として使用して立体的に配列して立体的な装飾品を高精度で作成することを可能にする新規な接続具を提供することである。
【課題を解決するための手段】
【０００８】
本発明によれば、上記主たる技術的課題を達成する接続具として、円形状の天面壁と該天面壁の周縁から垂下する円筒形状のスカート壁とを有する物品をモザイク片として利用して、立体的装飾品を作成するための接続具にして、
横方向に隣接する複数個の該物品の夫々の該天面壁の上面の一部に下面が近接乃至当接する天板を備え、
該下面には下方に垂下する垂下壁が形成され、該垂下壁は前記複数個の該物品の夫々の該スカート壁の外周面の一部と近接乃至当接する円弧形状の内面を有し、
該天板の上面には、一個の他の該物品の該スカート壁の下端部を支持可能な支持手段が配置されていて、該支持手段によって支持された前記一個の他の該物品は該複数個の物品の上方に位置せしめられる、
ことを特徴とする接続具が提供される。
【０００９】
好ましくは、横方向に隣接する２つの該物品の夫々の該天面壁の上面の一部に該下面は近接乃至当接し、平面視において、該支持手段によって支持された前記一個の他の該物品の中心は前記２つの該物品の各々の中心を結んだ線分の中点に位置せしめられる。或いは、横方向に隣接する３つ以上の該物品の夫々の該天面壁の上面の一部に該下面は近接乃至当接し、平面視において、該支持手段によって支持された前記一個の他の該物品の中心は前記３つ以上の該物品の夫々の中心を結んだ正多角形の重心に位置せしめられるのが好ましい。該垂下壁の該内面には、その全体に渡って又は周方向に間隔をおいた複数個の部位において軸線方向に延びる複数個の凹凸が交互に存在するナールが形成されているのが好適である。該天板の外周縁部には第一の連結手段及び第二の連結手段が配設されており、１個の接続具の該第一の連結手段と他の１個の接続具の該第二の連結手段とを係合させて該１個の接続具と該他の１個の接続具とを連結することができるのがよい。この場合には更に、該天板の外周縁部には第三の連結手段及び第四の連結手段も配設されており、１個の接続具の該第三の連結手段と他の１個の接続具の該第四の連結手段とを係合させて該１個の接続具と該他の１個の接続具とを連結することができるのがよい。そしてまた、平面視において該天板は正方形であって、該第一の連結手段、該第二の連結手段、該第三の連結手段及び該第四の連結手段は該天板の各辺の中央に１つずつ配設されているのが好適である。好ましくは、該支持手段は周方向に等角度間隔をおいて４つ配設されている。合成樹脂から一体に形成されているのがよい。
【発明の効果】
【００１０】
本発明の接続具によれば、天板の下面が横方向に隣接する複数個の物品の夫々の天面壁の上面の一部に近接乃至当接すると共に天板の下面から垂下する垂下壁の内面が上記複数個の物品の夫々のスカート壁の外周面の一部と近接乃至当接することで上記複数個の物品を支持し、更に、天板の上面に配置された支持手段が上記複数個の物品上で他の物品を支持することで、接続具を介して物品の配列を上下方向に展開することができる。また、天板の下面は物品の天面壁の上面の一部にのみ近接乃至当接することから、天板の下面が近接乃至当接していない天面壁の上面の残部に他の接続具の天板の下面を近接乃至当接せしめることで、物品の配列を横方向に展開することができる。かくして、物品をモザイク片として使用して立体的に配列して立体的な装飾品を作成することができる。さらに、本発明の接続具にあっては、天板の上面側に配置された他の物品は天板の下面側に配置された複数個の物品上に位置せしめられることから、天板の上面側に配置された他の物品が天板の下面側に配置された複数個の物品のいずれの物品の直上方に位置せしめられることもなく、換言すれば物品は上下方向に見て横方向に異なるピッチで配置せしめられるため、これに起因して立体的な装飾品の外観形状を精細に表現することが可能となる。つまり、本発明の接続具によれば、使用済みの容器蓋をモザイク片として立体的（三次元的）に配列して立体的な装飾品を作成する際の表現の自由度が高く、造形の品質を充分維持することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
