公開番号2025108864
公報種別公開特許公報(A)
公開日2025-07-24
出願番号2024002334
出願日2024-01-11
発明の名称キャンバス
出願人マツダ紙工業株式会社
代理人個人,個人
主分類B44D 3/18 20060101AFI20250716BHJP(装飾技術)
要約【課題】厚紙を使用して、軽量化すると共に、製作が容易であり、大量生産に適したキャンバスを提供する。

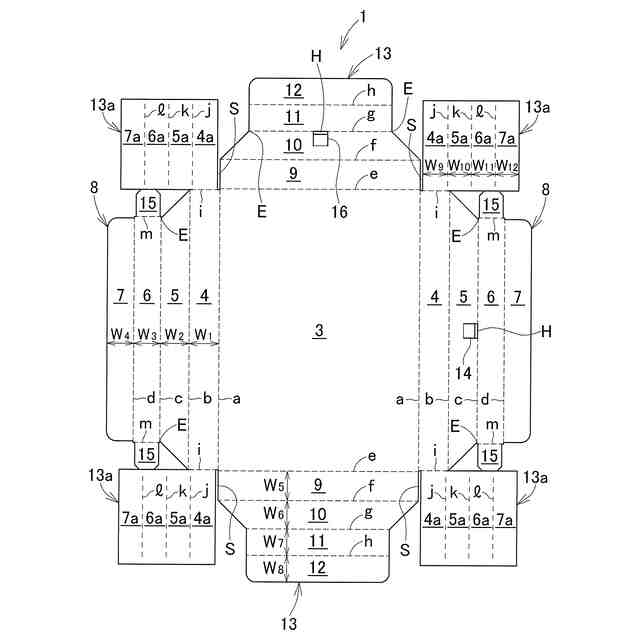

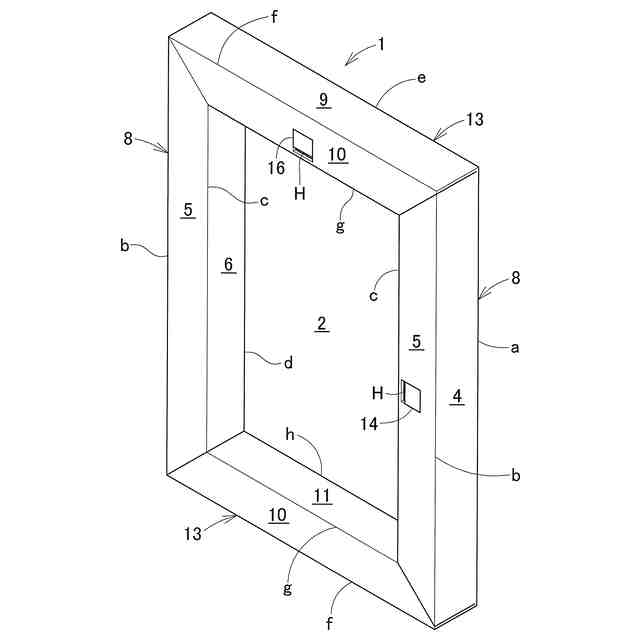

【解決手段】厚紙からなる本体板1の前面部3の左右に連設された外側面部4、裏面部5、内側面部6、接触面部7を内方向に折り曲げることにより、左右枠体8、8を形成すると共に、本体板1の前面部3の上下に連設された外側面部9、裏面部10、内側面部11、接触面部12を内方向に折り曲げることにより、上下枠体13、13を形成している。
【選択図】図3
特許請求の範囲【請求項１】
厚紙からなる本体板の前面部の左右に連設された外側面部、裏面部、内側面部、接触面部を内方向に折り曲げることにより、左右枠体を形成すると共に、本体板の前面部の上下に連設された外側面部、裏面部、内側面部、接触面部を内方向に折り曲げることにより、上下枠体を形成したことを特徴とするキャンバス。
続きを表示（約 220 文字）【請求項２】

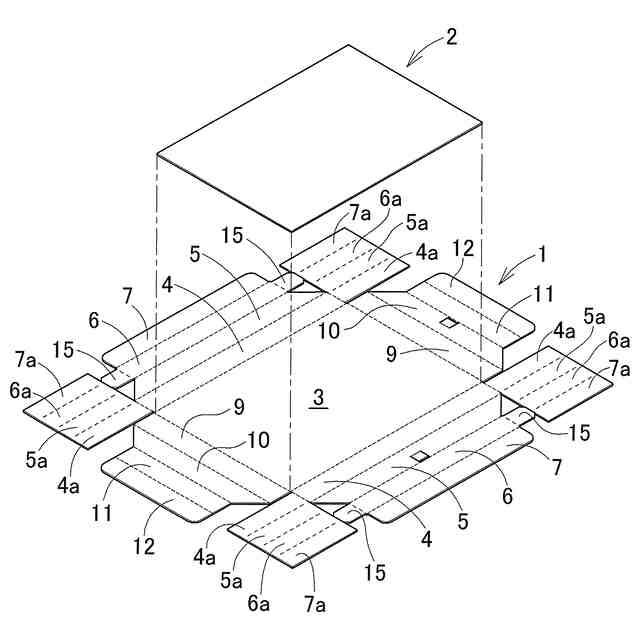

前記前面部の裏面に重ね合わされ、この前面部と左右上下枠体の間に挟み込まれるようにした厚紙からなる補強板を備えたものとしたことを特徴とする請求項１に記載のキャンバス。
【請求項３】

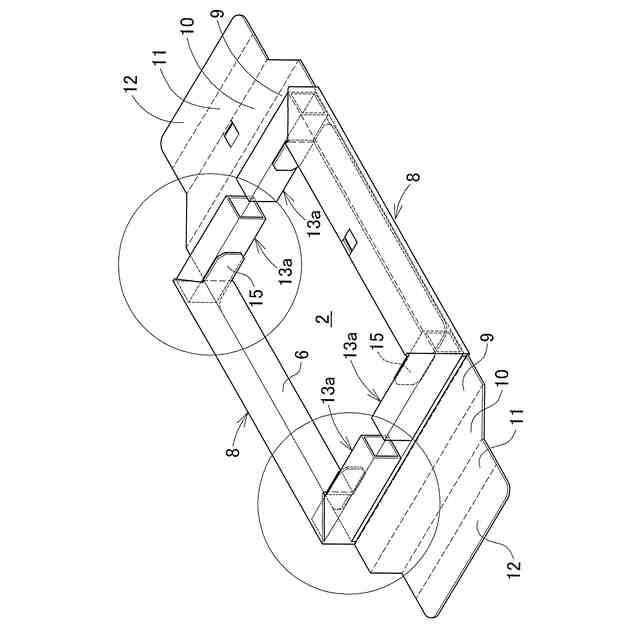

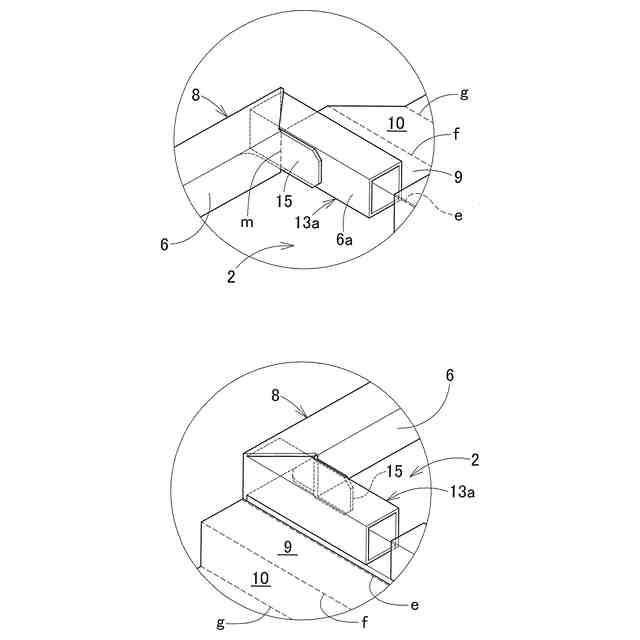

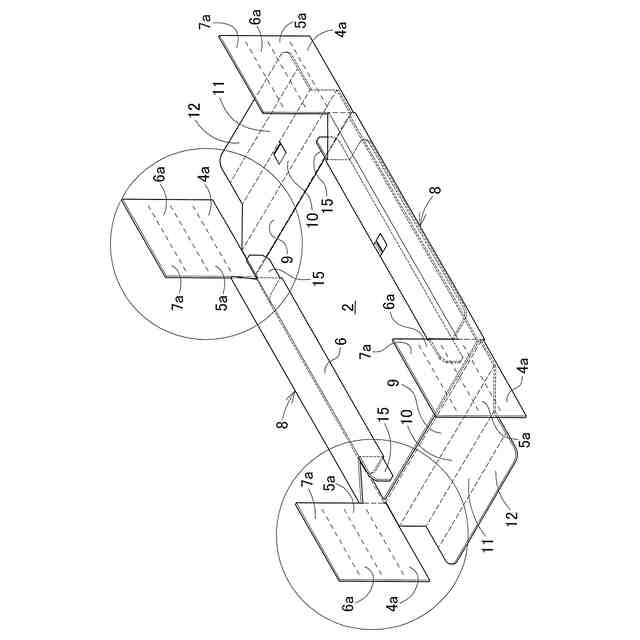

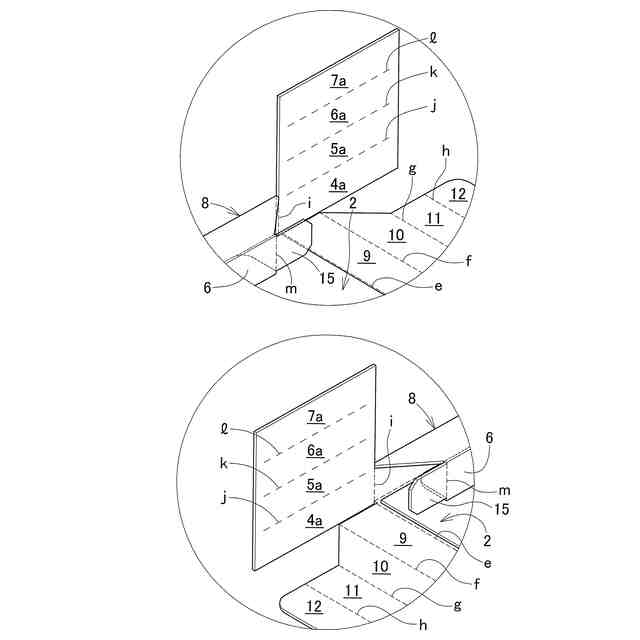

前記左右枠体の外側面部の上下に連設された補強外側面部、補強裏面部、補強内側面部、補強接触面部を内方向に折り曲げることにより形成した補強上下枠体を、前記上下枠体に内包したものとしたことを特徴とする請求項１または２に記載のキャンバス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、絵画用のキャンバスに関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】

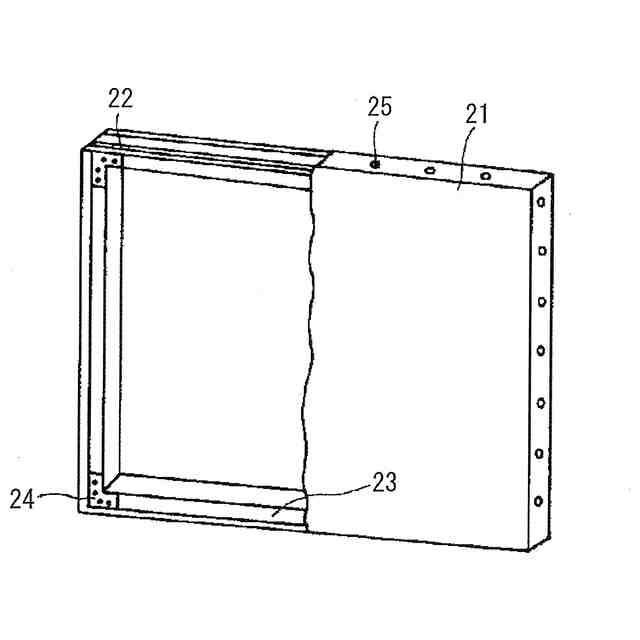

従来、この種のキャンバスとして用いる布地張設枠としては、図９に示したように、布地２１を止着するための被止着部材２２と、この被止着部材２２の少なくとも一部を外部に露出させるように覆う枠片とで構成される外枠２３と、これら外枠２３どうしを連結する連結具２４とで構成されており、被止着部材２２の露出部分である一側面に、布地２１が止着部材２５を用いて止着されたものが存在する。（特許文献１）。
【０００３】
このように構成された布地張設枠は、容易に組み立て可能であり、繰り返し利用可能であって、さらに強度が高いものなるとしている。
【０００４】
また、この種のキャンバスとしては、図１０に示したように、亜麻、木綿、合成繊維、混紡等のシート状生地３１と、そのシート状生地３１を張設する画枠３２とからなり、シート状生地３１の表面に下地材を塗布し、この下地材の表面３１ａに防湿性塗料を塗布し、さらにシート状生地３１の裏面３１ｂに防湿性塗料を塗布したものが存在する。（特許文献２）。
【０００５】
このように構成されたキャンバスは、シート状生地の裏面に防湿性塗料を塗布することにより、シート状生地が大気中の湿度に影響されることはない。従って、筆、ナイフを用いて油絵、アクリル絵を描く際の画布に対するタッチがスムーズであり、また描かれた絵画においては、経時変化無く保存が可能になるとしている。
【０００６】
さらに、この種のキャンバスとしては、図１１に示したように、亜麻、木綿、合成繊維、混紡等のシート状画布生地４１と、そのシート状画布生地４１を張設する木枠４２とからなり、前記シート状画布生地４１の端部を木枠４２の裏面まで回してホッチキス４３のようなキャンバス釘による打ち留めで固定され、その打ち留めしたホッチキス４３を覆い被せるテープ４４が、木枠４２の裏面に回されたシート状画布生地４１の端部に沿って貼着されたものが存在する（特許文献３）。
【０００７】
このように構成されたキャンバスは、木枠の裏面までキャンバスを回してホッチキスによる打ち留めで固定されるので、シート状画布生地の側面にも絵画を描く使用面として使えることになり、壁などに掛けた際には、平面的でない立体感を味わうことができ、さらに裏面のホッチキスによる打ち留めの上にテープが貼られることにより、見た目を綺麗にするだけでなく、壁掛けの際に、壁を傷つけ難くするとしている。
【先行技術文献】
【特許文献】
【０００８】
特開２００１－６３２９７号公報
特開２００７－３１３７４６号公報
特開２０１８－８３４０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
しかしながら、前記特許文献１に記載されたキャンバスとして用いる布地張設枠では、被止着部材２２や外枠２３が木製であり、特許文献２に記載されたキャンバスでは、画枠３２が木製であり、特許文献３に記載されたキャンバスでも、木枠４２としており、さらにこれらの枠に布地を張り付けているため、キャンバス自体の重量が大きくなり、また製作も容易ではなく、大量生産に適さず、安価に提供できないという課題を有していた。
【００１０】
そこで、本発明は、従来の課題を解決するものであり、厚紙を使用して、軽量化すると共に、製作が容易であり、大量生産に適したキャンバスを提供することを目的としてなされたものである。
【課題を解決するための手段】
（【００１１】以降は省略されています）
