公開番号2025129906
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026877
出願日2024-02-26
発明の名称送信装置およびプログラム
出願人日本放送協会
代理人個人,個人,個人,個人
主分類H04B 1/7073 20110101AFI20250829BHJP(電気通信技術)
要約【課題】既存システムとの互換性を維持しつつ、同期性能のさらなる向上を図る。
【解決手段】送信装置10は、受信装置300における同期処理のための、衛星放送システム10において予め定められた同期信号に、所定のビット数の信号を付加した拡張同期信号を出力する拡張同期信号生成部110と、主信号と拡張同期信号とを変調および多重し、放送波として送信する変調・多重部111と、を備え、拡張同期信号は、任意のPN(Pseudo Noise)信号において、同期信号と一致する一致部分および一致部分に続く所定のビット数の拡張部分からなる信号である。

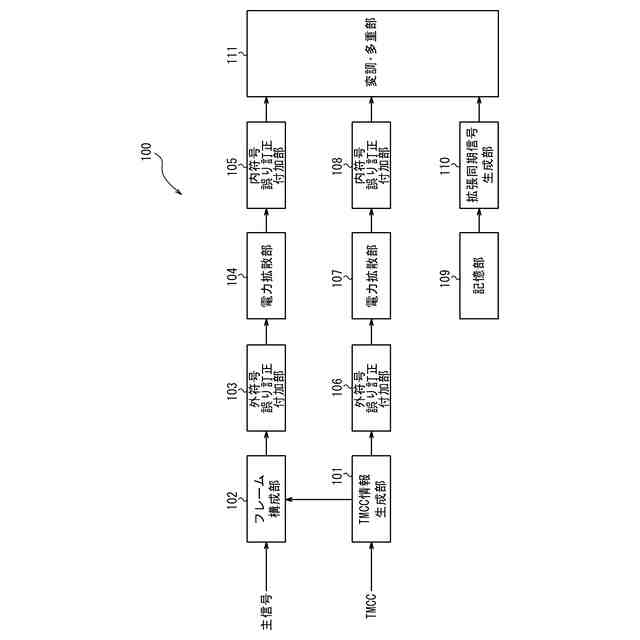

【選択図】図2
特許請求の範囲【請求項１】
衛星中継器を介して放送波を受信装置に送信する衛星放送システムにおける送信装置であって、
前記受信装置における同期処理のための、前記衛星放送システムにおいて予め定められた同期信号に、所定のビット数の信号を付加した拡張同期信号を出力する拡張同期信号生成部と、
主信号と前記拡張同期信号とを変調および多重し、前記放送波として送信する変調・多重部と、を備え、
前記拡張同期信号は、任意のＰＮ（Pseudo Noise）信号において、前記同期信号と一致する一致部分および前記一致部分に続く前記所定のビット数の拡張部分からなる信号である、送信装置。
続きを表示（約 310 文字）【請求項２】
請求項１に記載の送信装置において、
前記同期信号は、所定の順序で伝送されることが規定された複数の同期信号を含み、
前記拡張同期信号生成部は、前記同期信号の伝送順として規定されている所定の順序で、前記複数の同期信号それぞれに対応する拡張同期信号を出力する、送信装置。
【請求項３】
請求項１に記載の送信装置において、
前記拡張部分のビット数は、前記衛星放送システムにおいて予め定められた、前記同期信号に続いて伝送されるパイロット信号のビット数と同じである、送信装置。
【請求項４】
コンピュータを、請求項１に記載の送信装置として機能させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、送信装置およびプログラムに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
高度広帯域衛星デジタル放送の伝送方式（ISDB-S3:Integrated Services Digital Broadcasting-Satellite-Third Generation）では、４Ｋ８Ｋ放送の提供を主目的として開発が進められている。ＩＳＤＢ－Ｓ３では、伝送容量の増加が可能となる多値変調方式である１６ＡＰＳＫ（Amplitude and Phase-Shift Keying）および３２ＡＰＳＫが導入され、また、伝送特性の向上が可能となる誤り訂正能力の高いＬＤＰＣ（Low-Density Parity-Check）が導入されている。
【０００３】
ＩＳＤＢ－Ｓ３では、衛星中継器に搭載された機器の非線形特性の影響を受信機で補償することを目的として、パイロット信号（３２ビット）を伝送している。パイロット信号により、非線形特性の影響を受けた後の伝送信号において、復調・復号に使用可能となる振幅および位相の基準点を受信機で推定することができるので、伝送特性の向上が可能となる。なお、振幅および位相の両成分で変調するＡＰＳＫでは、非線形特性の影響を大きく受けるため、パイロット信号による補償効果が大きいが、位相成分のみで変調するＰＳＫ（Phase-Shift Keying）では、非線形特性の影響が小さく、パイロット信号による補償効果はほとんど見られない。ＩＳＤＢ－Ｓ３では、伝送容量の増加を目的とした多値変調方式である１６ＡＰＳＫおよび３２ＡＰＳＫ以外に、π／２シフトＢＰＳＫ、ＱＰＳＫおよび８ＰＳＫが規格化されている。
【０００４】
非特許文献１には、π／２シフトＢＰＳＫ、ＱＰＳＫ、８ＰＳＫ、１６ＡＰＳＫおよび３２ＡＰＳＫのそれぞれについて、シミュレーションでの所要Ｃ／Ｎと、実機を使用した衛星折り返しの所要Ｃ／Ｎとの比較結果が示されている。非特許文献１に記載されているように、１６ＡＰＳＫおよび３２ＡＰＳＫでは、どの誤り訂正符号化率においても、衛星折り返しにおける所要Ｃ／Ｎの劣化量は概ね一定である。これに対し、最も耐性の高いπ／２シフトＢＰＳＫでは、誤り訂正符号化率を小さくする、すなわち、所要Ｃ／Ｎが小さくなる程、衛星折り返しの所要Ｃ／Ｎの劣化量が増大する傾向がある。
【０００５】
具体的には、π／２シフトＢＰＳＫにおけるＣＳ衛星折り返しでは、誤り訂正符号化率が１０９／１２０から６１／１２０における所要Ｃ／Ｎの劣化は０．４ｄＢ以内であるが、４９／１２０では０．７ｄＢ、４１／１２０では１．４ｄＢの劣化となっている。同様に、ＢＳ衛星折り返しでは、４１／１２０では１．８ｄＢの劣化となっている。このような衛星折り返しでの所要Ｃ／Ｎの劣化は、シミュレーションでの所要Ｃ／Ｎは、同期が確立した条件でのものであるのに対し、実機を使用する衛星折り返しでは、受信機での同期の確立が不十分であることが要因の１つであると考えられる。すなわち、所要Ｃ／Ｎの劣化の抑制には、受信機での同期性能の向上が重要である。
【０００６】
非特許文献２には、ＩＳＤＢ－Ｓ３で規定されている２４ビットの同期信号および同期信号に続いて伝送される３２ビットのパイロット信号を利用して、５６ビットの拡張同期信号を構成することで、同期性能の向上を図る技術が記載されている。
【先行技術文献】
【非特許文献】
【０００７】
“高度広帯域衛星デジタル放送の伝送方式（ISDB-S3）標準規格 ARIB STD-B44 2.1版”、［online］、平成28年3月25日改定、ARIB
Masaaki Kojima1, et al.,“INITIAL STUDY TO ENHANCE SYNCHRONIZATION PERFORMANCE OF ISDB-S3 FOR SATELLITE BROADCASTING”
【発明の概要】
【発明が解決しようとする課題】
【０００８】
上述したように、所要Ｃ／Ｎの劣化の抑制には、受信機での同期性能の向上が重要である。非特許文献２に記載の技術では、同期信号およびパイロット信号を利用することで、既存システムとの互換性を維持しつつ、同期性能の向上を図ることができる。しかしながら、非特許文献２に記載の技術では、パイロット信号をそのまま拡張同期信号の一部として用いているため、同期性能の向上に改善の余地があった。
【０００９】
本発明の目的は、上述した課題を解決し、既存システムとの互換性を維持しつつ、同期性能のさらなる向上を図ることができる送信装置およびプログラムを提供することにある。
【課題を解決するための手段】
【００１０】
（１）本開示に係る送信装置は、衛星中継器を介して放送波を受信装置に送信する衛星放送システムにおける送信装置であって、前記受信装置における同期処理のための、前記衛星放送システムにおいて予め定められた同期信号に、所定のビット数の信号を付加した拡張同期信号を出力する拡張同期信号生成部と、主信号と前記拡張同期信号とを変調および多重し、前記放送波として送信する変調・多重部と、を備え、前記拡張同期信号は、任意のＰＮ（Pseudo Noise）信号において、前記同期信号と一致する一致部分および前記一致部分に続く前記所定のビット数の拡張部分からなる信号である。
（【００１１】以降は省略されています）
