公開番号2025128550
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025271
出願日2024-02-22
発明の名称記録方法及び記録装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 2/01 20060101AFI20250827BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】画質に優れた記録物を提供する記録方法の提供。
【解決手段】記録媒体へ行う記録方法であって、前記記録媒体は、ヒートシールにより接着されるシール領域と、前記ヒートシールの加熱手段が接触する加熱領域と、を有し、前記シール領域と前記加熱領域は、前記記録媒体において互いに表裏に位置する関係を有し、着色インク組成物をインクジェットヘッドから吐出して、前記加熱領域に付着させて、画像を形成する画像形成工程と、保護用組成物をインクジェットヘッドから吐出して、前記加熱領域に形成された前記画像に対して付着させて、保護層を形成する保護層形成工程と、を有する、記録方法。
【選択図】図2
特許請求の範囲【請求項１】
記録媒体へ行う記録方法であって、
前記記録媒体は、ヒートシールにより接着されるシール領域と、前記ヒートシールの加熱手段が接触する加熱領域と、を有し、
前記シール領域と前記加熱領域は、前記記録媒体において互いに表裏に位置する関係を有し、
着色インク組成物をインクジェットヘッドから吐出して、前記加熱領域に付着させて、画像を形成する画像形成工程と、
保護用組成物をインクジェットヘッドから吐出して、前記加熱領域に形成された前記画像に対して付着させて、保護層を形成する保護層形成工程と、を有する、
記録方法。
続きを表示（約 940 文字）【請求項２】
前記記録媒体は、前記加熱領域以外の非加熱領域を有し、
前記保護層形成工程において、前記加熱領域における前記保護用組成物の単位面積当たりの付着量Ｍ
1
は、前記非加熱領域における前記保護用組成物の単位面積当たりの付着量Ｍ
2
よりも多い、
請求項１に記載の記録方法。
【請求項３】
前記付着量Ｍ
1
は、１ｍｇ／ｉｎｃｈ
2
以上６ｍｇ／ｉｎｃｈ
2
以下であり、
前記付着量Ｍ
2
は、１ｍｇ／ｉｎｃｈ
2
未満である、
請求項２に記載の記録方法。
【請求項４】
前記画像形成工程において、前記着色インク組成物を前記インクジェットヘッドから吐出して、前記記録媒体の前記加熱領域を有する側の前記加熱領域以外の領域に付着させて、画像を形成し、
前記加熱領域以外の領域に形成された前記画像に、前記保護用組成物を付着させない、
請求項２に記載の記録方法。
【請求項５】
前記画像を形成するための画像データに基づいて、前記加熱領域を特定する加熱領域特定工程を有する、
請求項１に記載の記録方法。
【請求項６】
前記加熱領域特定工程において、前記画像を形成するための画像データに基づいて、識別マークを特定し、特定した前記識別マークに基づいて前記加熱領域を特定する、
請求項５に記載の記録方法。
【請求項７】
前記着色インク組成物は、色材を含有する水系インク組成物である、
請求項１に記載の記録方法。
【請求項８】
前記保護用組成物は、定着樹脂を含有する水系組成物である、
請求項１に記載の記録方法。
【請求項９】
前記定着樹脂のガラス転移温度Ｔｇは、５０～１２０℃である、
請求項８に記載の記録方法。
【請求項１０】
前記定着樹脂は、アクリル系樹脂を含む、
請求項８に記載の記録方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、記録方法及び記録装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
インクジェットヘッドからインクを吐出する記録方法は、比較的単純な装置で、高精細な画像の記録が可能であり、各方面で急速な発展を遂げている。例えば、包装用基材などの記録媒体に対してインクジェットヘッドからインクを吐出する記録が行われている。このような記録媒体に対する印刷としては、記録媒体の中身側の面に印刷を行う裏刷り印刷と、記録媒体の中身とは反対側の面に印刷を行う表刷り印刷とがある。裏刷り印刷をする場合、印刷により形成された画像が中身に触れないように、印刷された画像上にラミネートが行われる。
【０００３】
一方、表刷り印刷の場合は、印刷により形成された画像が中身に触れるおそれがないため、印刷された画像上にラミネートをする必要がない。すなわち、表刷り印刷の場合は、ラミネートをしない分、裏刷り印刷に比べて低コストである。
【０００４】
表刷り印刷により画像が形成された記録媒体をヒートシールする場合、ヒートシールをするための加熱が、画像が形成された面側から行われるため、当該面の耐熱性を向上させることについて種々の検討がされている。例えば、特許文献１には、基材の表面に形成されるインク層の膜厚を適切な範囲内に調整する印刷装置が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１９－１６２７９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１に記載の印刷装置を用いて、画像が形成された記録媒体は、画質に改善の余地があることがわかった。
【課題を解決するための手段】
【０００７】
本発明は、記録媒体へ行う記録方法であって、上記記録媒体は、ヒートシールにより接着されるシール領域と、上記ヒートシールの加熱手段が接触する加熱領域と、を有し、上記シール領域と上記加熱領域は、上記記録媒体において互いに表裏に位置する関係を有し、着色インク組成物をインクジェットヘッドから吐出して、上記加熱領域に付着させて、画像を形成する画像形成工程と、保護用組成物をインクジェットヘッドから吐出して、上記加熱領域に形成された上記画像に対して付着させて、保護層を形成する保護層形成工程と、を有する、記録方法である。
【図面の簡単な説明】
【０００８】
本実施形態で用いる記録媒体をヒートシールする工程の断面図である。

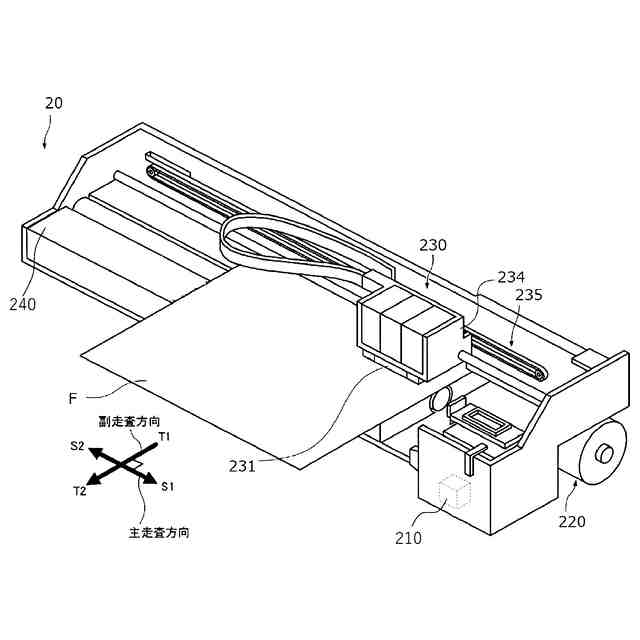

本実施形態で使用する記録装置の概略図である。
制御部における、保護層形成工程の処理手順を説明するフロー図である。

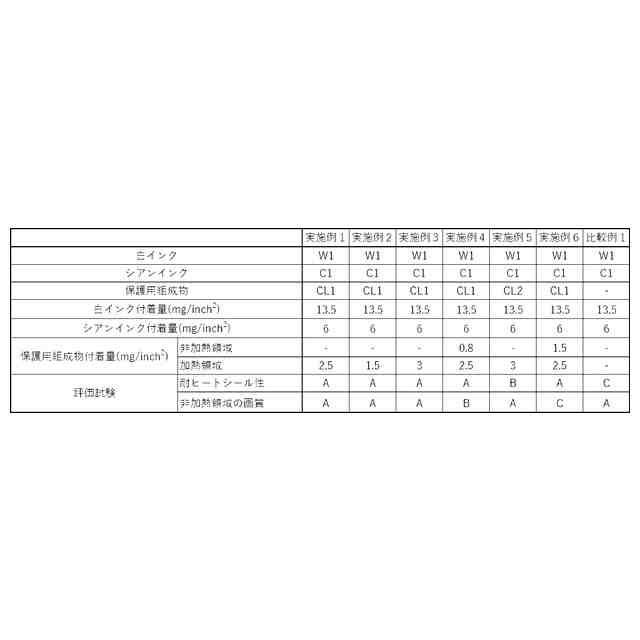

実施例の結果を示す表である。

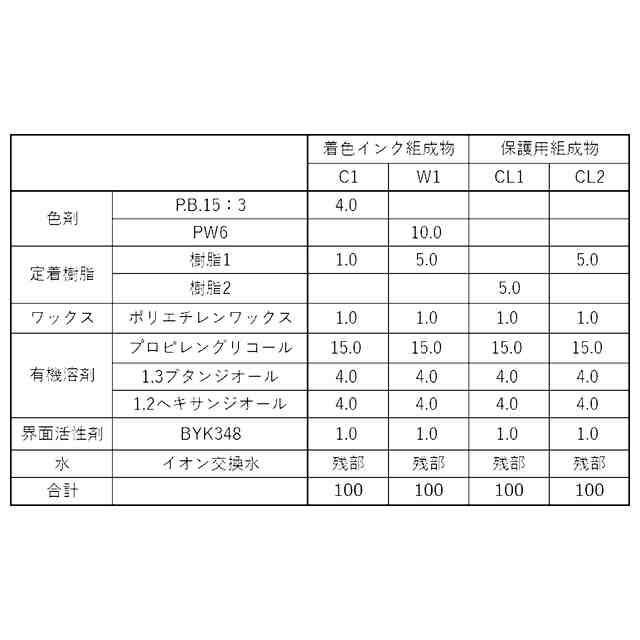

実施例の結果を示す表である。
【発明を実施するための形態】
【０００９】
以下、必要に応じて図面を参照しつつ、本発明の実施の形態（以下、「本実施形態」という。）について詳細に説明するが、本発明はこれに限定されるものではなく、その要旨を逸脱しない範囲で様々な変形が可能である。なお、図面中、同一要素には同一符号を付すこととし、重複する説明は省略する。また、上下左右などの位置関係は、特に断らない限り、図面に示す位置関係に基づくものとする。さらに、図面の寸法比率は図示の比率に限られるものではない。
【００１０】
１．記録装置
本実施形態の記録装置は、後述する本実施形態の記録方法を行うものであり、ヒートシールにより接着されるシール領域と上記ヒートシールの加熱手段が接触する加熱領域とを有する記録媒体に対する記録装置であって、上記シール領域と上記加熱領域とは、上記記録媒体において互いに表裏に位置する関係を有し、着色インク組成物を吐出して、上記加熱領域に付着させて、画像を形成するインクジェットヘッドと、保護用組成物を吐出して保護層を形成するインクジェットヘッドと、上記インクジェットヘッドによる上記保護用組成物の吐出を制御する制御部と、を有し、上記制御部は、上記保護用組成物が上記加熱領域に形成された上記画像に対して付着するように、上記保護用組成物の吐出を制御する。
（【００１１】以降は省略されています）
