公開番号2025119436
公報種別公開特許公報(A)
公開日2025-08-14
出願番号2024014321
出願日2024-02-01
発明の名称計器用変成装置、ガス絶縁開閉設備、および取外方法
出願人日新電機株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類H02B 13/035 20060101AFI20250806BHJP(電力の発電,変換,配電)
要約【課題】計器用変成装置から母線を容易に取り外す。
【解決手段】計器用変成装置(1)は、第1内側導体(12)および第1外側導体(13)を有する第1往復母線(11)と、第1往復母線(11)の両端部のそれぞれに位置する接触子(16)と、を備える。第1内側導体(12)と第2外側導体(32)とが接触子(16)の内部に挿入されて固定されている状態において、第1内側導体端部(121)と第2内側導体端部(311)との距離(Y)は、第1内側導体(12)の、接触子(16)の内部への挿入部分の長さ(X)よりも大きい。
【選択図】図3
特許請求の範囲【請求項１】
電圧および電流を変成する計器用変成器と、
前記計器用変成器と電気的に接続され、第１内側導体と、当該第１内側導体の周囲に位置する第１外側導体とを有する第１往復母線と、
前記第１往復母線の両端部のそれぞれに位置し、（１）前記第１内側導体と、（２）第２内側導体と、当該第２内側導体の周囲に位置する第２外側導体とを有する第２往復母線における前記第２内側導体と、を電気的に接続する接触子と、を備え、
前記第１内側導体と前記第２内側導体とが前記接触子の内部に挿入されて固定されている状態において、前記接触子の内部での前記第１内側導体の端部と前記第２内側導体の端部との間の距離は、前記第１内側導体の、前記接触子の内部への挿入部分の長さよりも大きい、計器用変成装置。
続きを表示（約 1,300 文字）【請求項２】
前記第１往復母線は、前記第１外側導体を複数備え、
複数の前記第１外側導体のうち、前記第１往復母線の両端部のそれぞれに位置する第１外側導体は、非固定状態において、前記第１往復母線の中央に向かって移動可能に設置されている、請求項１に記載の計器用変成装置。
【請求項３】
請求項１または２に記載の計器用変成装置と、
前記第２往復母線と、
前記第１往復母線および前記第２往復母線を介して、前記計器用変成器と電気的に接続されるガス絶縁開閉装置と、を備える、ガス絶縁開閉設備。
【請求項４】
前記第２往復母線の一部を内部に備え、前記計器用変成装置と前記ガス絶縁開閉装置とを接続する接続管路と、
前記計器用変成装置と前記接続管路との間に位置し、前記第１外側導体と前記第２外側導体とを電気的に接続する接続導体と、
前記計器用変成装置と前記接続管路との間に位置し、前記計器用変成装置の外壁および前記接続管路の外壁と、前記接続導体との電気的な接続を遮断する絶縁スペーサであって、少なくとも前記計器用変成装置側の表面の一部に凸部を有する絶縁スペーサと、
前記計器用変成装置と前記絶縁スペーサとの間に位置し、前記凸部を収容可能な収容空間を有するアダプタと、を備え、
前記凸部の突出方向における前記収容空間の長さは、前記凸部の突出方向の長さよりも大きい、請求項３に記載のガス絶縁開閉設備。
【請求項５】
電圧および電流を変成する計器用変成器と電気的に接続され、第１内側導体と、当該第１内側導体の周囲に位置する複数の第１外側導体とを有する第１往復母線において、前記第１往復母線の両端部のそれぞれに位置する第１外側導体を、前記第１内側導体に沿って前記第１往復母線の中央に向けて移動させる第１移動工程と、
前記第１往復母線の両端部のそれぞれに位置し、（１）前記第１内側導体と、（２）第２内側導体と、当該第２内側導体の周囲に位置する第２外側導体とを有する第２往復母線における前記第２内側導体と、を電気的に接続する接触子のうちの一方において、前記接触子の内部から前記第１内側導体の端部を引き出す方向に移動させる第２移動工程と、を含み、
前記第２移動工程では、前記第１内側導体と前記第２内側導体とが前記接触子の内部に挿入されて固定されている状態における前記接触子の内部での前記第１内側導体の端部と前記第２内側導体の端部との間の距離であって、前記第１内側導体の、前記接触子の内部への挿入部分の長さよりも大きい距離の分、前記第１内側導体を移動させることにより、前記接触子の内部から前記第１内側導体の端部を引き出す、取外方法。
【請求項６】
前記計器用変成器と前記第１往復母線と前記接触子とを備える計器用変成装置から、前記接触子を取り外す取外工程と、
前記第２内側導体の端部を前記計器用変成装置の外部へと引き出す引出工程と、
前記計器用変成装置と電気的に接続されていた外部装置を移動させることなく、前記計器用変成装置のみを移動させる第３移動工程と、を含む、請求項５に記載の取外方法。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、計器用変成装置、および、当該計器用変成装置を備えるガス絶縁開閉設備等に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１では、計器用変成装置（ＶＣＴ、Voltage Current Transformer）を備えるガス絶縁開閉装置が開示されている。特許文献１のガス絶縁開閉装置において、母線接続管路に配置された同軸母線の内側母線と、ＶＣＴ接続管路に配置された同軸接続導体の内側導体とが、接触子を介して接続されている。
【先行技術文献】
【特許文献】
【０００３】
特開平７－２３１５２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１において、母線接続管路とＶＣＴ接続管路とが接続された状態において、内側導体または内側母線を取り外す方法については開示されていない。
【０００５】
本発明の一態様は、計器用変成装置から母線を容易に取り外すことを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る計器用変成装置は、電圧および電流を変成する計器用変成器と、前記計器用変成器と電気的に接続され、第１内側導体と、当該第１内側導体の周囲に位置する第１外側導体とを有する第１往復母線と、前記第１往復母線の両端部のそれぞれに位置し、（１）前記第１内側導体と、（２）第２内側導体と、当該第２内側導体の周囲に位置する第２外側導体とを有する第２往復母線における前記第２内側導体と、を電気的に接続する接触子と、を備え、前記第１内側導体と前記第２内側導体とが前記接触子の内部に挿入されて固定されている状態において、前記接触子の内部での前記第１内側導体の端部と前記第２内側導体の端部との間の距離は、前記第１内側導体の、前記接触子の内部への挿入部分の長さよりも大きい。
【０００７】
本発明の一態様に係る取外方法は、電圧および電流を変成する計器用変成器と電気的に接続され、第１内側導体と、当該第１内側導体の周囲に位置する複数の第１外側導体とを有する第１往復母線において、前記第１往復母線の両端部のそれぞれに位置する第１外側導体を、前記第１内側導体に沿って前記第１往復母線の中央に向けて移動させる第１移動工程と、前記第１往復母線の両端部のそれぞれに位置し、（１）前記第１内側導体と、（２）第２内側導体と、当該第２内側導体の周囲に位置する第２外側導体とを有する第２往復母線における前記第２内側導体と、を電気的に接続する接触子のうちの一方において、前記接触子の内部から前記第１内側導体の端部を引き出す方向に移動させる第２移動工程と、を含み、前記第２移動工程では、前記第１内側導体と前記第２内側導体とが前記接触子の内部に挿入されて固定されている状態における前記接触子の内部での前記第１内側導体の端部と前記第２内側導体の端部との間の距離であって、前記第１内側導体の、前記接触子の内部への挿入部分の長さよりも大きい距離の分、前記第１内側導体を移動させることにより、前記接触子の内部から前記第１内側導体の端部を引き出す。
【発明の効果】
【０００８】
本発明の一態様によれば、計器用変成装置から母線を容易に取り外すことができる。
【図面の簡単な説明】
【０００９】
一実施形態に係るガス絶縁開閉設備の概略構成を示す側面図である。
一実施形態に係る計器用変成装置およびその周辺部材における３相回路内部構造の１相回路の端相導体構成を概略的に示す断面図である。

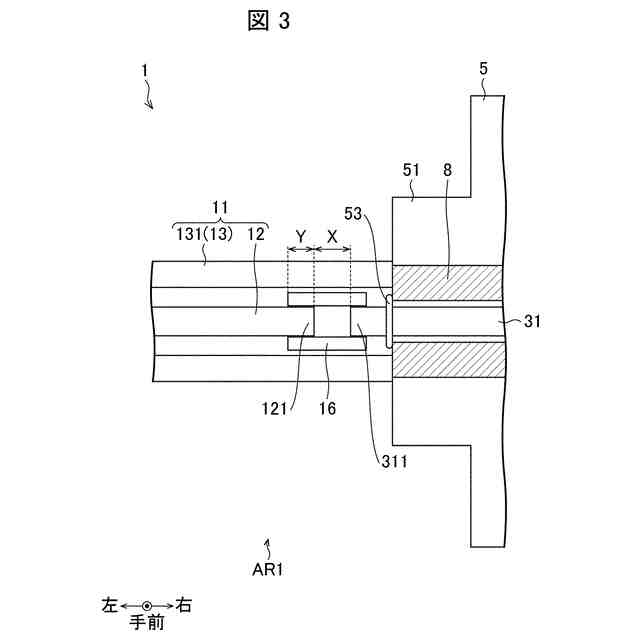

接触子を含む領域を概略的に示す断面図である。
一実施形態に係る第１往復母線および計器用変成装置の取外方法を示すフローチャートである。
接触子を含む各領域を概略的に示す断面図であり、端部外側導体を第１往復母線の中央に向けて移動させた状態を示す図である。
接触子を含む各領域を概略的に示す断面図であり、一方の第１内側導体端部が接触子の内部から引き出された状態を示す図である。
比較例としてのガス絶縁開閉設備を概略的に示す側面図であって、第１往復母線の取り外しについて説明するための図である。
【発明を実施するための形態】
【００１０】
以下、本発明の一実施形態について、図１～図７を用いて詳細に説明する。説明のため、便宜上、図に向かって右側を右方向、左側を左方向とし、左右方向に対して図に向かって手前側を手前方向とする。
（【００１１】以降は省略されています）
